Unité de terminaison d'entrée analogique Bailey Infi 90 NTAI06

Aperçu

Lieu d'origine :	Suède
Nom de marque :	ABB
Numéro de modèle :	NTAI06
Détails d'emballage :	Neuf, scellé en usine
Délai de livraison :	5-7 jours
Conditions de paiement :	T/T
Capacité d'approvisionnement :	En stock

Spécifications

Description

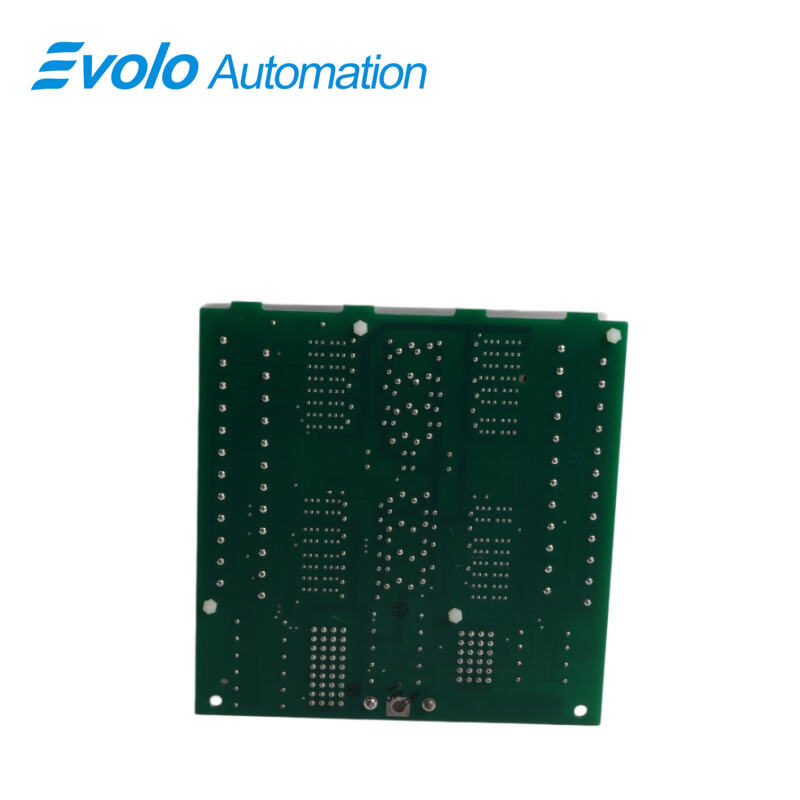

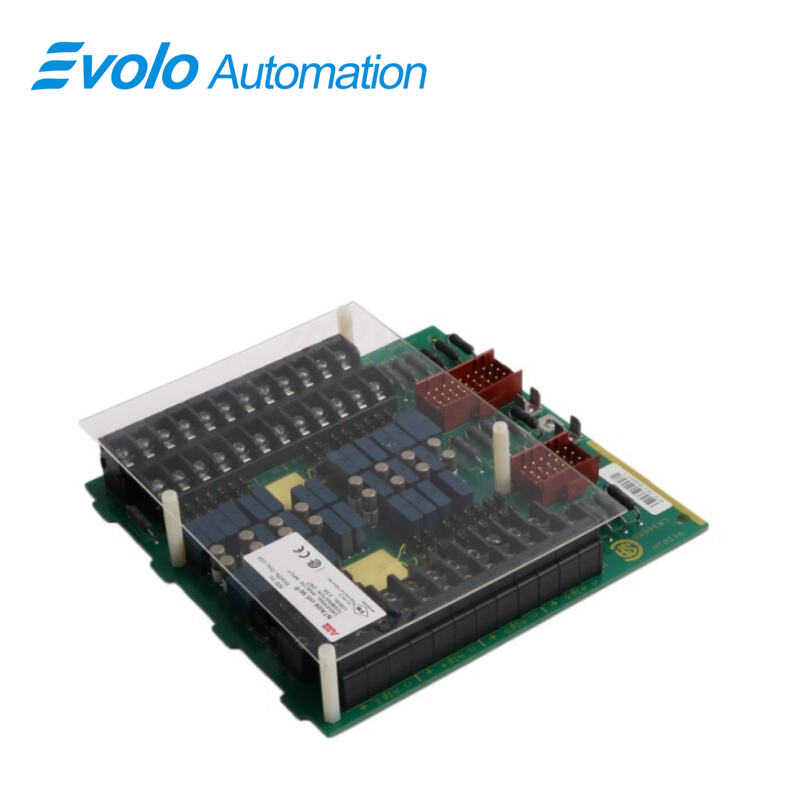

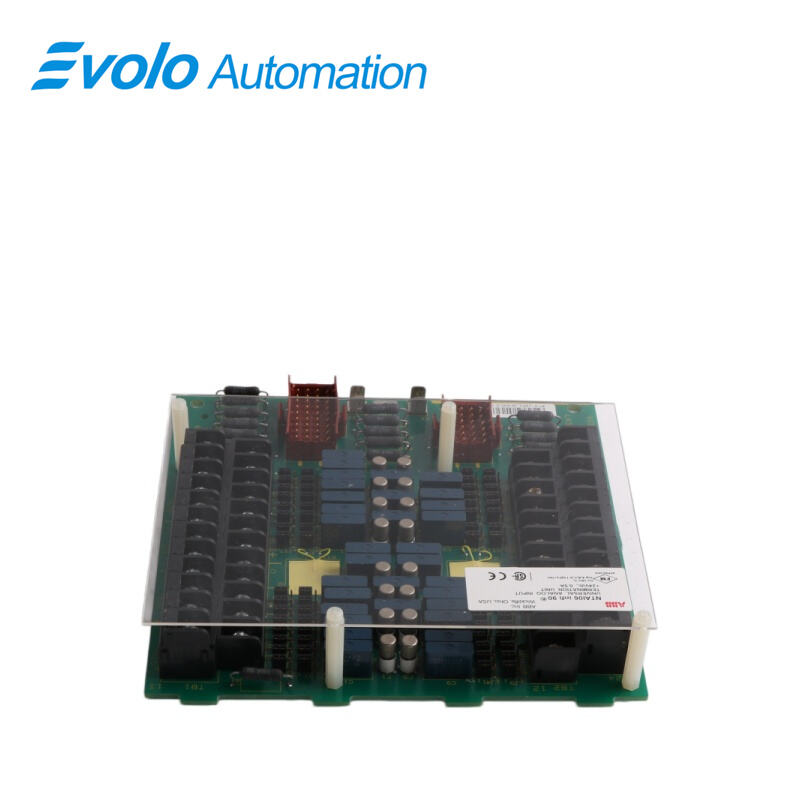

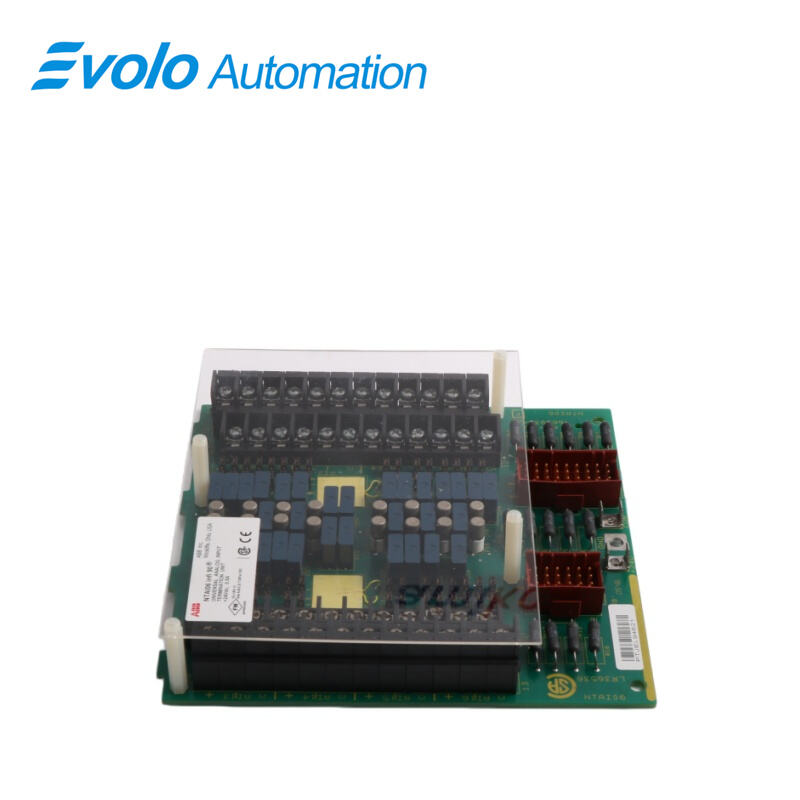

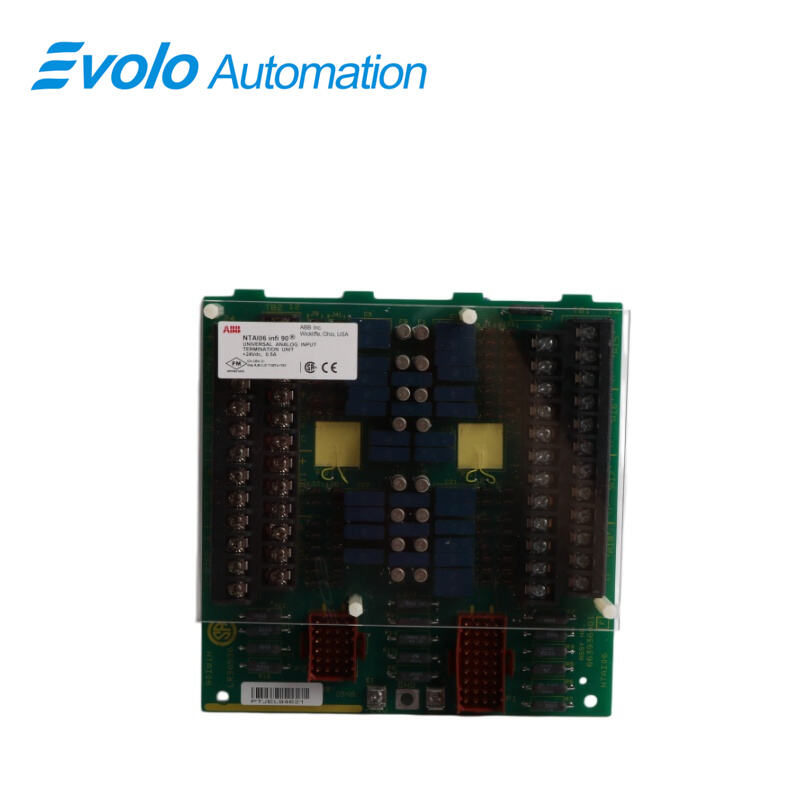

Le NTAI06 est une carte de circuit imprimé unique qui se monte dans un panneau de raccordement sur site NFTP01. L’unité de raccordement (TU) comporte deux connecteurs, P1 et P2. Un seul câble en forme de Y se connecte aux bornes P1 et P2 de l’unité de raccordement. L’autre extrémité du câble se connecte au module esclave. Les borniers destinés au raccordement des câbles de terrain sont situés sur l’unité de raccordement. Les cavaliers sur le NTAI06 sont réglés afin de correspondre au type de signal d’entrée.

Le NTAI06 gère jusqu’à 16 entrées analogiques. Chaque entrée de tension peut être différentielle ou simple (unipolaire). L’IMASI03 peut recevoir les plages de signaux analogiques suivantes :

• 1 à 5 VCC.

• 0 à 5 VCC.

• 0 à 10 VCC.

• –10 à +10 VCC, ou plage définie par l’utilisateur dans la fourchette ±10 VCC.

• Courant continu 4 à 20 mA, alimenté par le système.

• Courant continu 4 à 20 mA, alimenté en externe.

• RTD à trois fils.

• −100 à 100 mV.

• Entrées thermocouple.

Applications

Centrales thermiques : surveillance des points critiques de température dans les chambres de combustion des chaudières, les surchauffeurs, les réchauffeurs et les paliers de turbine.

Installations pétrochimiques : surveillance multipoint de la température à l’intérieur des réacteurs, ainsi que mesure de température à haute température dans les fours de craquage et les fours de chauffage.

Usines métallurgiques sidérurgiques : acquisition de données de température pour les parois de refroidissement des hauts-fourneaux, les chaudières d’air chaud et les lignes de coulée continue.

Usines de verre et de ciment : surveillance de l’environnement à ultra-haute température à l’intérieur des fours de fusion et des fours rotatifs.

Caractéristiques

1 Un câble standard d’usine, équipé d’une connectique préfabriquée, relie l’unité de terminaison (TU) au module esclave.

2 Des borniers intégrés à serrage par raccord à compression acceptent le câblage sur site pour 16 entrées.

3 Chaque unité de terminaison (TU) s’insère dans un tableau standard de raccordement sur site.

4 Les entrées 4 à 20 mA peuvent être alimentées soit par le système, soit par une source externe. Protection contre les transitoires et les surtensions au niveau des canaux d’entrée.

5 Acheminement du signal d'entrée analogique vers l'IMASI03.

6 Types de signaux d'entrée configurés par cavalier : les entrées 4 à 20 mA alimentées par le système disposent de canaux individuellement protégés par fusible. Entrées 4 à 20 mA alimentées depuis le terrain. Les entrées de tension simples ont la borne négative reliée directement, par cavalier, à la borne I/O COM sur le NTAI06. Les entrées de tension différentielles et les résistances de température à trois fils (RTD) possèdent des bornes positive, négative et C isolées par rapport à la borne I/O COM et à la masse commune du module.

7 Source de la référence locale de jonction froide pour les entrées thermocouple.

8 Point de raccordement de la tresse blindée du câble NKAS01 ou NKAS11.

9 L'unité de raccordement peut être située à une distance maximale de 60 mètres (200 pieds) de l'IMASI03.

MANUTENTION SPÉCIALE

1. Utiliser un sac antistatique. Conserver les modules dans le sac antistatique jusqu’au moment de leur installation dans le système. Conserver le sac pour une utilisation ultérieure.

2. Mettre à la terre les sacs avant ouverture. Avant d’ouvrir un sac contenant un ensemble comportant des dispositifs CMOS, toucher ce sac au boîtier de l’équipement ou à une prise de terre afin d’égaliser les charges électrostatiques.

3. Éviter de toucher les circuits. Manipuler les ensembles par leurs bords ; éviter de toucher les circuits.

4. Éviter la connexion partielle d’un dispositif CMOS. Vérifier que toutes

les appareils connectés aux modules doivent être correctement mis à la terre avant leur utilisation.

5. Mettre à la terre les équipements de test.

6. Utilisez un aspirateur antistatique pour le service sur site afin d’éliminer la poussière du module, si nécessaire.

7. Portez un bracelet antistatique relié à la prise de mise à la terre appropriée située sur le panneau d’entrée d’alimentation. Cette prise de mise à la terre du panneau d’entrée d’alimentation est raccordée à la masse du châssis de l’armoire.

Replacement

1. Coupez l’alimentation de l’armoire INFI 90 ou débranchez le module esclave de la carte mère (MMU).

2. Retirez les quatre vis en nylon et enlevez le couvercle RTD.

3. Étiquetez puis retirez tous les câblages de terrain des borniers.

4. Étiquetez puis déconnectez tous les câbles raccordés à l’unité de terminaison (TU).

5. Étiquetez puis déconnectez l’alimentation et la masse des entrées/sorties système aux bornes correspondantes.

6. Retirez les deux vis fixant la TU au panneau de terminaison de terrain ainsi que la vis commune au châssis, puis retirez la TU.

7. Installez les cavaliers sur la nouvelle TU conformément aux instructions d’installation. Vérifiez la position des cavaliers sur la TU de remplacement.

8. Insérez les languettes de la carte de circuit dans les fentes appropriées du support du panneau de raccordement sur site et faites glisser la carte de circuit en position.

9. Fixez la carte de circuit de l’unité de raccordement au panneau de raccordement sur site à l’aide de deux vis. Ne pas serrer excessivement.

10. Installez la vis de mise à la terre du châssis ainsi que la rondelle étoilée externe n° 10. Ne pas serrer excessivement.

11. Reconnectez tous les câblages sur site retirés à l’étape 2.

12. Reconnectez les fils d’alimentation des E/S du système et les fils de mise à la terre du système retirés à l’étape 3, puis vérifiez les connexions.

13. Reconnectez tous les câbles retirés à l’étape 4.

14. Remplacez le couvercle du capteur de température à résistance (RTD) et les quatre vis en nylon. Ne pas serrer excessivement.

15. Alimentez l’alimentation électrique du coffret qui fournit l’énergie à l’unité de raccordement (TU).

16. Mettez sous tension toutes les alimentations électriques externes fournissant l’alimentation des E/S.

17. Branchez le module esclave sur le bus arrière (backplane) de l’unité de gestion maîtresse (MMU).

FAQ

Q : Le NTAI06 peut-il se connecter directement à un signal 4-20 mA ?
R : Non. Il est conçu pour les signaux en mV et ne comporte pas de résistance d’échantillonnage intégrée de 250 ohms. La connexion d’un signal en courant provoquera un dépassement numérique ou endommagera le circuit.

Q : Pourquoi la température affichée sur le système de contrôle distribué (DCS) est-elle plusieurs degrés supérieure à la température ambiante réelle concernant le NTAI06 ?
R : Vérifiez si l’armoire contenant le NTAI06 assure une bonne dissipation thermique. Si la température interne de l’armoire est élevée, le capteur de compensation de la jonction froide mesure la température interne de l’armoire, et non la température ambiante réelle.

Q : Dois-je modifier le programme de commande (logique) après le remplacement du NTAI06 ?
R : Non. Toutefois, vous devez vous assurer que les paramètres des commutateurs DIP sur la nouvelle carte correspondent exactement à ceux de l’ancienne carte afin de garantir la compatibilité avec le type de thermocouple correct.

Q : Que fait le NTAI06 si le thermocouple se déconnecte ?
A : Le système signale généralement une défaillance de « circuit ouvert », et la valeur affichée sur le DCS passe à la valeur maximale ou minimale (selon les paramètres de configuration).

Q : La compensation de la jonction froide du NTAI06 peut-elle être désactivée ?
R : Vous pouvez sélectionner la « compensation externe » ou la « compensation interne » à l’aide des commutateurs DIP ou d’une configuration logicielle. Par défaut, la compensation interne embarquée est généralement activée.
