NTAI06 বেইলি ইনফি ৯০ অ্যানালগ ইনপুট টার্মিনেশন ইউনিট

সারসংক্ষেপ

উৎপত্তি স্থান:	সুইডেন
ব্র্যান্ড নাম:	এবিবি
মডেল নম্বর:	NTAI06
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

বিবরণ

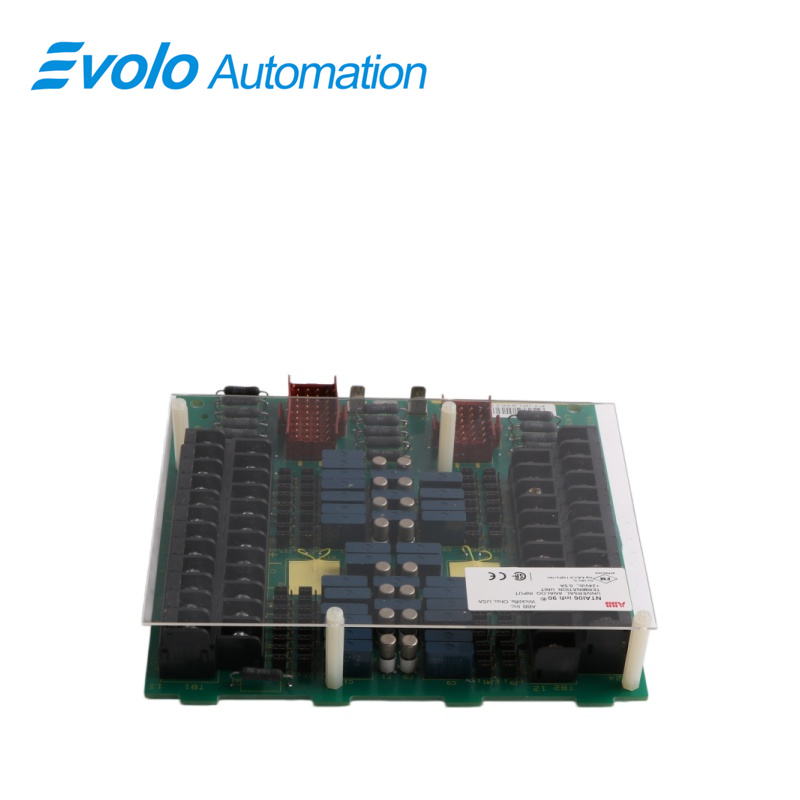

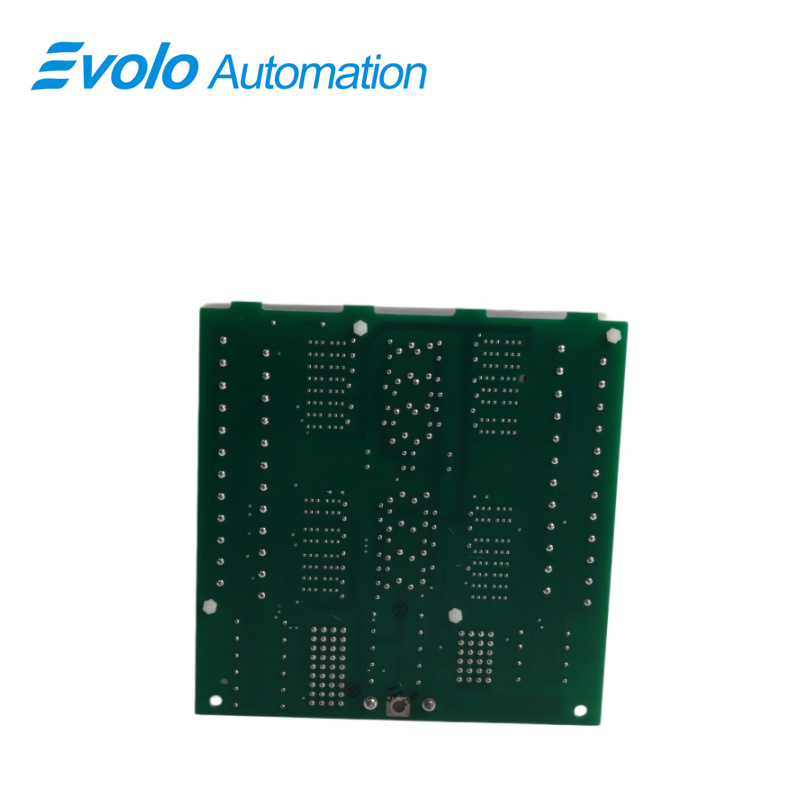

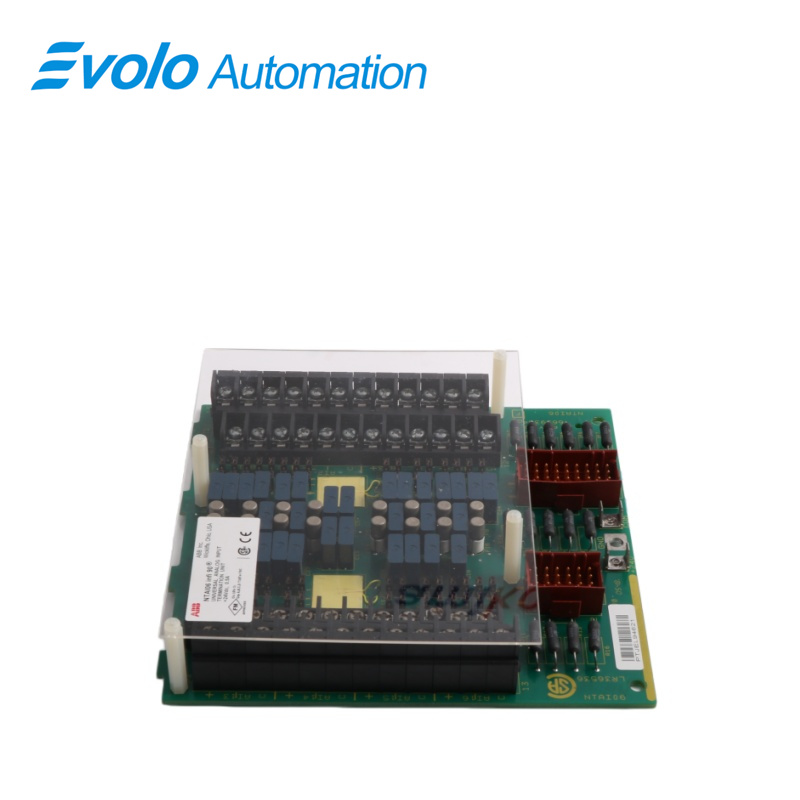

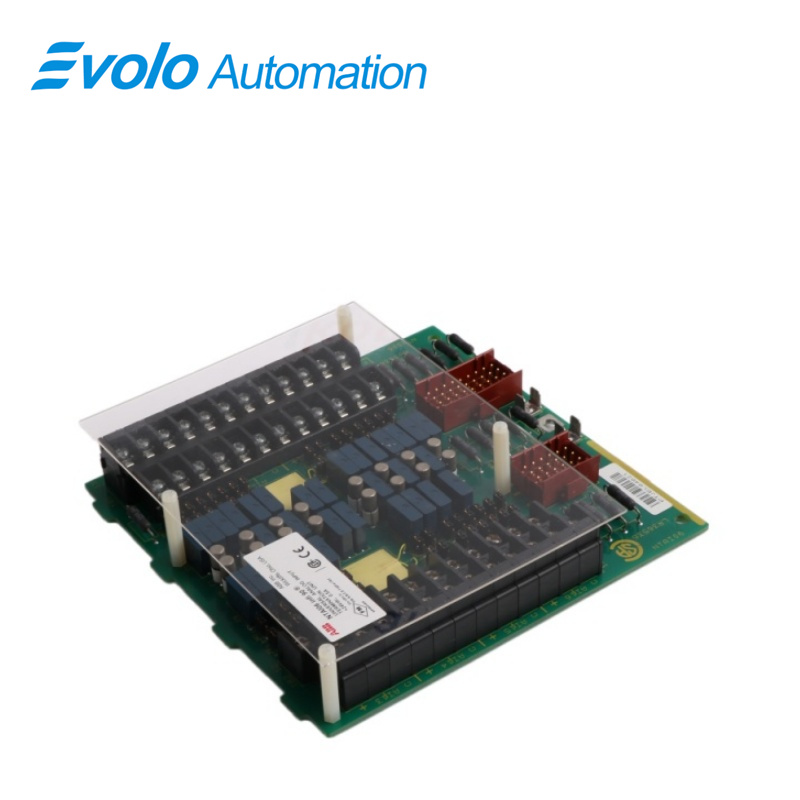

NTAI06 একটি একক প্রিন্টেড সার্কিট বোর্ড যা NFTP01 ফিল্ড টার্মিনেশন প্যানেলে মাউন্ট করা হয়। টার্মিনেশন ইউনিট (TU) এর দুটি কানেক্টর P1 এবং P2 রয়েছে। একটি একক Y-আকৃতির কেবল TU-এর P1 এবং P2-এ সংযুক্ত হয়। কেবলের অন্য প্রান্তটি স্লেভ মডিউলের সাথে সংযুক্ত হয়। ফিল্ড ওয়্যারিংয়ের জন্য টার্মিনাল ব্লকগুলি TU-তে অবস্থিত। NTAI06-এর জাম্পারগুলি ইনপুট সিগন্যালের ধরন অনুযায়ী সেট করা হয়।

NTAI06 সর্বোচ্চ ১৬টি অ্যানালগ ইনপুট পরিচালনা করতে পারে। প্রতিটি ভোল্টেজ ইনপুট ডিফারেনশিয়াল বা সিঙ্গেল-এন্ডেড হতে পারে। IMASI03 নিম্নলিখিত অ্যানালগ সিগন্যাল রেঞ্জগুলি গ্রহণ করতে পারে:

• ১ থেকে ৫ ভোল্ট ডিসি।

• ০ থেকে ৫ ভোল্ট ডিসি।

• ০ থেকে ১০ ভোল্ট ডিসি।

• -১০ থেকে +১০ ভোল্ট ডিসি, অথবা ±১০ ভোল্ট ডিসি-এর মধ্যে ব্যবহারকারী নির্দিষ্ট যেকোনো রেঞ্জ।

• সিস্টেম দ্বারা সঞ্চালিত ৪ থেকে ২০ মিলিঅ্যাম্পিয়ার ডিসি।

• বহির্উৎস দ্বারা সঞ্চালিত ৪ থেকে ২০ মিলিঅ্যাম্পিয়ার ডিসি।

• তিন-তার আরটিডি।

• -১০০ থেকে ১০০ মিলিভোল্ট।

• থার্মোকাপল ইনপুট।

প্রয়োগ

তাপ বিদ্যুৎ কেন্দ্র: বয়লার ফার্নেস, সুপারহিটার, রিহিটার এবং টারবাইন বেয়ারিং-এ সমালোচনামূলক তাপমাত্রা বিন্দুগুলির মনিটরিং।

তেল/রাসায়নিক কারখানা: রিঅ্যাক্টরগুলির অভ্যন্তরে বহু-বিন্দু তাপমাত্রা মনিটরিং এবং ক্র্যাকিং ফার্নেস ও হিটিং ফার্নেসে উচ্চ-তাপমাত্রা পরিমাপ।

লোহা ও ইস্পাত ধাতুবিদ্যা কারখানা: ব্লাস্ট ফার্নেস শীতলকরণ দেয়াল, হট ব্লাস্ট স্টোভ এবং কন্টিনিউয়াস কাস্টিং উৎপাদন লাইনের জন্য তাপমাত্রা ডেটা অর্জন।

কাচ/সিমেন্ট কারখানা: গলন ফার্নেস ও রোটারি কিলনের অভ্যন্তরে অতি-উচ্চ তাপমাত্রার পরিবেশের মনিটরিং।

বৈশিষ্ট্যসমূহ

১ একটি মানক কারখানা-তারযুক্ত কেবল (১ এ) TU-কে স্লেভ মডিউলের সাথে সংযুক্ত করে।

২ অন-বোর্ড কম্প্রেশন ফিটিং ধরনের টার্মিনাল ব্লক ক্ষেত্রের তারযোগ গ্রহণ করে ১৬টি ইনপুটের জন্য।

৩ প্রতিটি TU একটি মানক ক্ষেত্র টার্মিনেশন প্যানেলে স্থাপন করা যায়।

৪ ৪ থেকে ২০ মিলিঅ্যাম্পিয়ার ইনপুটগুলি হয় সিস্টেম-চালিত অথবা বহিরাগতভাবে চালিত হতে পারে। ইনপুট চ্যানেলের ট্রানজিয়েন্ট ও সার্জ সুরক্ষা।

5 এনালগ ইনপুট সিগন্যাল আইএমএএসআই03-এ রাউট করা হয়।

6 জাম্পার-কনফিগার করা ইনপুট সিগন্যাল প্রকার: সিস্টেম-চালিত 4 থেকে 20 মিএ ইনপুটগুলির পৃথকভাবে ফিউজ করা চ্যানেল রয়েছে। ফিল্ড-চালিত 4 থেকে 20 মিএ। সিঙ্গেল-এন্ডেড ভোল্টেজ ইনপুটগুলিতে মাইনাস ইনপুট টার্মিনালটি এনটিএআই06-এর আই/ও কমন (COM) এর সাথে সরাসরি জাম্পার করা হয়। ডিফারেনশিয়াল ভোল্টেজ ইনপুট এবং থ্রি-ওয়্যার আরটিডি-গুলিতে প্লাস, মাইনাস এবং সি টার্মিনালগুলি আই/ও কমন এবং মডিউল কমন থেকে বিচ্ছিন্ন থাকে।

7 থার্মোকাপল ইনপুটগুলির জন্য স্থানীয় কোল্ড জাংশন রেফারেন্সের উৎস।

8 এনকেএএস01 বা এনকেএএস11 কেবলের শিল্ডের টার্মিনেশন পয়েন্ট।

9 টার্মিনেশন ইউনিটটি আইএমএএসআই03 থেকে সর্বোচ্চ ৬০ মিটার (২০০ ফুট) দূরে অবস্থিত হতে পারে।

বিশেষ হ্যান্ডলিং

১. এন্টিস্ট্যাটিক ব্যাগ ব্যবহার করুন। মডিউলগুলিকে সিস্টেমে ইনস্টল করার আগ পর্যন্ত এন্টিস্ট্যাটিক ব্যাগের মধ্যে রাখুন। ভবিষ্যতে ব্যবহারের জন্য ব্যাগটি সংরক্ষণ করুন।

২. খোলার আগে ব্যাগগুলি গ্রাউন্ড করুন। সিএমওএস ডিভাইস সমন্বিত কোনো অ্যাসেম্বলি ধারণকারী ব্যাগ খোলার আগে এটিকে সরঞ্জামের হাউজিং বা গ্রাউন্ডের সাথে স্পর্শ করে চার্জগুলি সমান করুন।

৩. সার্কিট্রি স্পর্শ এড়িয়ে চলুন। অ্যাসেম্বলিগুলি কিনারা ধরে হ্যান্ডেল করুন; সার্কিট্রি স্পর্শ করবেন না।

৪. সিএমওএস ডিভাইসের আংশিক সংযোগ এড়িয়ে চলুন। নিশ্চিত করুন যে সমস্ত

মডিউলগুলির সাথে সংযুক্ত ডিভাইসগুলি তাদের ব্যবহারের আগে সঠিকভাবে গ্রাউন্ড করা হয়েছে কিনা তা নিশ্চিত করুন।

৫. টেস্ট ইকুইপমেন্ট গ্রাউন্ড করুন।

6. প্রয়োজন হলে মডিউল থেকে ধূলিকণা অপসারণের জন্য একটি অ্যান্টিস্ট্যাটিক ফিল্ড সার্ভিস ভ্যাকুয়াম ব্যবহার করুন।

7. গ্রাউন্ডেড ওয়্রিস্ট স্ট্র্যাপ ব্যবহার করুন। ওয়্রিস্ট স্ট্র্যাপটি পাওয়ার এন্ট্রি প্যানেলের উপযুক্ত গ্রাউন্ডিং প্লাগের সাথে সংযুক্ত করুন। পাওয়ার এন্ট্রি প্যানেলের গ্রাউন্ডিং প্লাগটি ক্যাবিনেট চ্যাসিস গ্রাউন্ডের সাথে সংযুক্ত।

প্রতিস্থাপন

1. INFI 90 ক্যাবিনেটের পাওয়ার বন্ধ করুন অথবা স্লেভ মডিউলটি MMU ব্যাকপ্লেন থেকে আলাদা করুন।

2. চারটি নাইলন স্ক্রু অপসারণ করুন এবং RTD কভারটি সরিয়ে ফেলুন।

3. টার্মিনাল ব্লকগুলি থেকে সমস্ত ফিল্ড ওয়্যারিং লেবেল করুন এবং সরিয়ে ফেলুন।

4. TU-এর সাথে সংযুক্ত সমস্ত কেবল লেবেল করুন এবং বিচ্ছিন্ন করুন।

5. টার্মিনালগুলি থেকে সিস্টেম I/O পাওয়ার এবং গ্রাউন্ড লেবেল করুন এবং বিচ্ছিন্ন করুন।

6. TU-কে ফিল্ড টার্মিনেশন প্যানেলের সাথে সংযুক্ত করে রাখা দুটি স্ক্রু এবং চ্যাসিস কমন স্ক্রু অপসারণ করুন এবং TU-টি সরিয়ে ফেলুন।

7. ইনস্টলেশন নির্দেশিকা অনুযায়ী নতুন TU-তে জাম্পারগুলি স্থাপন করুন। প্রতিস্থাপনকৃত TU-তে জাম্পারগুলি সঠিকভাবে স্থাপন করা হয়েছে কিনা তা যাচাই করুন।

৮. সার্কিট বোর্ডের ট্যাবগুলি ফিল্ড টার্মিনেশন প্যানেল স্ট্যান্ডঅফের উপযুক্ত স্লটগুলিতে ঢুকিয়ে দিন এবং সার্কিট বোর্ডটি সঠিক অবস্থানে সরান।

৯. দুটি স্ক্রু ব্যবহার করে টার্মিনেশন ইউনিট সার্কিট বোর্ডটি ফিল্ড টার্মিনেশন প্যানেলের সাথে সুদৃঢ়ভাবে আটকান। অত্যধিক টাইট করবেন না।

১০. চ্যাসিস গ্রাউন্ড স্ক্রু এবং নম্বর ১০ বহিঃস্থ স্টার ওয়াশার ইনস্টল করুন। অত্যধিক টাইট করবেন না।

১১. ধাপ ২-এ অপসারিত সমস্ত ফিল্ড ওয়্যারিং পুনরায় সংযুক্ত করুন।

১২. ধাপ ৩-এ অপসারিত সিস্টেম I/O পাওয়ার তারগুলি এবং সিস্টেম গ্রাউন্ড তারগুলি পুনরায় সংযুক্ত করুন এবং সংযোগগুলি যাচাই করুন।

১৩. ধাপ ৪-এ অপসারিত সমস্ত কেবল পুনরায় সংযুক্ত করুন।

১৪. RTD কভার এবং চারটি নাইলন স্ক্রু পুনরায় স্থাপন করুন। অত্যধিক টাইট করবেন না।

১৫. TU-তে বিদ্যুৎ সরবরাহ করে এমন ক্যাবিনেট পাওয়ার সাপ্লাইটি চালু করুন।

১৬. I/O পাওয়ার সরবরাহ করে এমন যেকোনো বহিঃস্থ পাওয়ার সাপ্লাই চালু করুন।

১৭. স্লেভ মডিউলটি MMU ব্যাকপ্লেনে প্লাগ করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: এনটিএআই০৬ সরাসরি ৪-২০ মিলি অ্যাম্পিয়ার সিগন্যালের সাথে সংযুক্ত করা যায় কি?
উত্তর: না। এটি মিলিভোল্ট সিগন্যালের জন্য ডিজাইন করা হয়েছে এবং এতে ২৫০-ওহম স্যাম্পলিং রেজিস্টর অন্তর্ভুক্ত নেই। কারেন্ট সিগন্যাল সংযুক্ত করলে সংখ্যাগত ওভারফ্লো বা সার্কিটের ক্ষতি হতে পারে।

প্রশ্ন: ডিসিএস-এ প্রদর্শিত তাপমাত্রা এনটিএআই০৬-এর আশেপাশের প্রকৃত পরিবেশগত তাপমাত্রার তুলনায় কয়েক ডিগ্রি বেশি হয় কেন?
উত্তর: পরীক্ষা করুন যে এনটিএআই০৬ ধারণকারী ক্যাবিনেটের তাপ বিসরণ ভালো কিনা। যদি ক্যাবিনেটের অভ্যন্তরীণ তাপমাত্রা উচ্চ হয়, তবে কোল্ড জাংশন কম্পেনসেশন সেন্সর প্রকৃত পরিবেশগত তাপমাত্রা নয়, বরং ক্যাবিনেটের অভ্যন্তরীণ তাপমাত্রা পরিমাপ করে।

প্রশ্ন: এনটিএআই০৬ প্রতিস্থাপনের পরে আমাকে নিয়ন্ত্রণ প্রোগ্রাম (লজিক) পরিবর্তন করতে হবে কি?
উত্তর: না। তবে, সঠিক থার্মোকাপল ধরনের সাথে মেল রাখতে আপনাকে নতুন বোর্ডের ডিপ সুইচ সেটিংস পুরনো বোর্ডের সাথে সামঞ্জস্যপূর্ণ রাখতে হবে।

প্রশ্ন: যদি থার্মোকাপল বিচ্ছিন্ন হয় তবে এনটিএআই০৬ কী করবে?
ক: সিস্টেমটি সাধারণত "ওপেন সার্কিট" ত্রুটির প্রতিবেদন দেবে, এবং DCS-এর পাঠ্য সর্বোচ্চ বা ন্যূনতম মানে (কনফিগারেশন সেটিংসের উপর নির্ভর করে) লাফিয়ে যাবে।

প্র: NTAI06-এর কোল্ড জাংশন কম্পেনসেশন বন্ধ করা যায় কি?
ক: আপনি DIP সুইচ বা সফটওয়্যার কনফিগারেশনের মাধ্যমে "বহিঃস্থ কম্পেনসেশন" বা "অভ্যন্তরীণ কম্পেনসেশন" নির্বাচন করতে পারেন। ডিফল্ট সাধারণত অনবোর্ড অভ্যন্তরীণ কম্পেনসেশন হয়।
