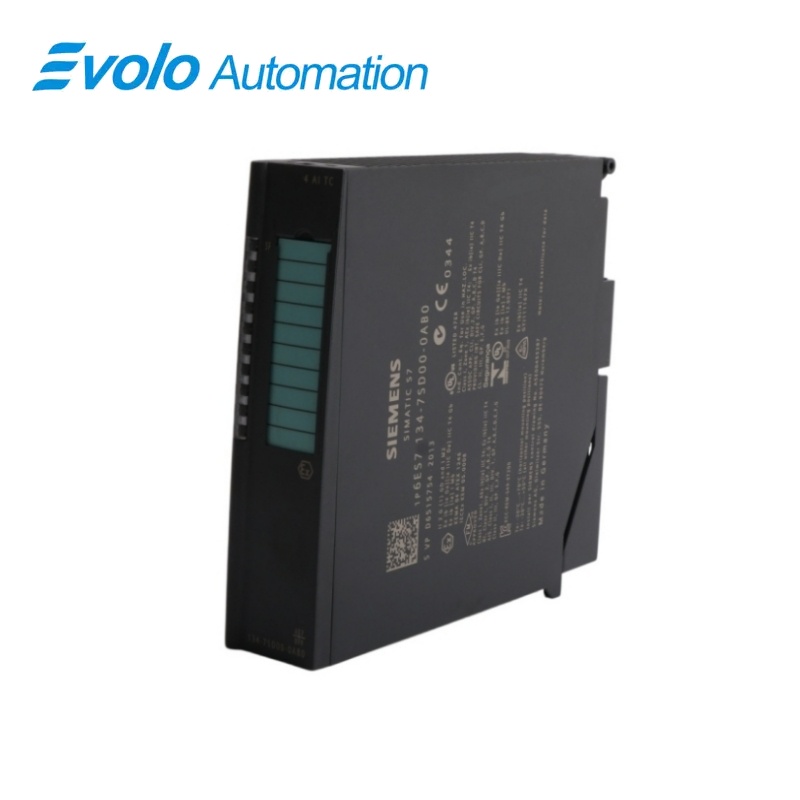

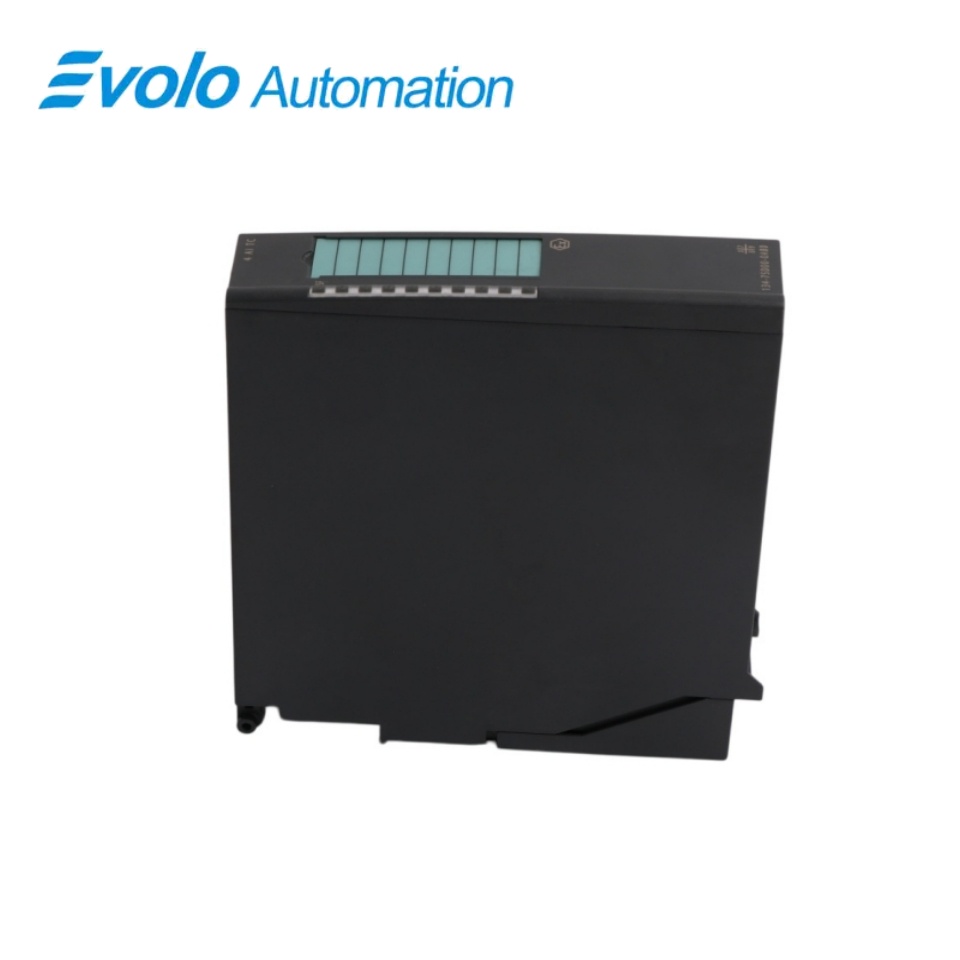

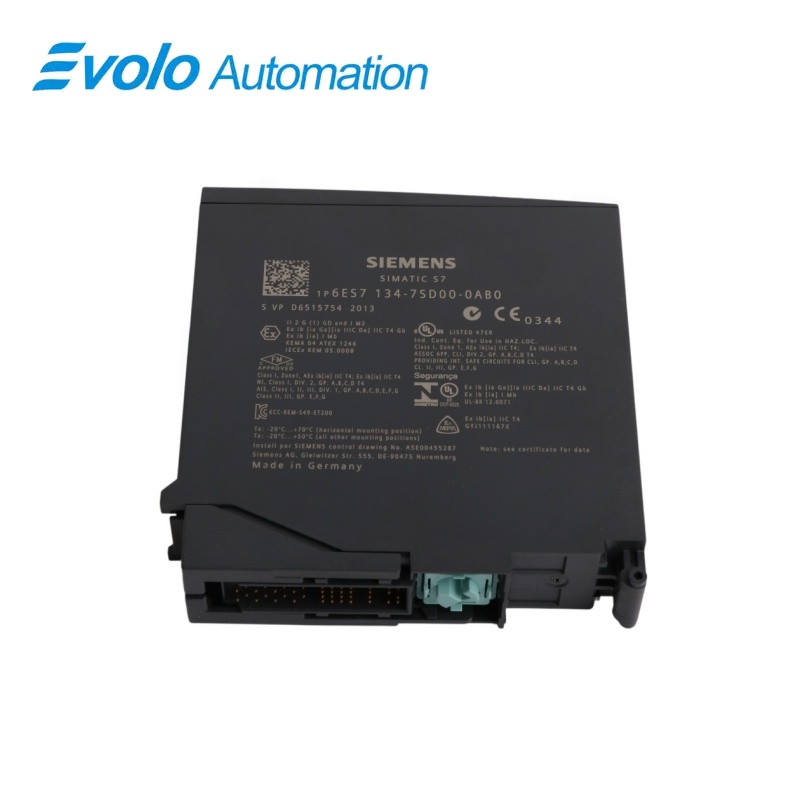

ماژول ورودی آنالوگ سیمنز سیماتیک اِت ۲۰۰iSP ۴ AI TC، شماره محصول ۶ES7134-7SD00-0AB0
سازنده: زیمنس
وضعیت: نو و اوریجینال
زمان تحویل: موجود در انبار
مبدأ: آلمان
گارانتی: ۱۲ ماه
رایانامه: [email protected]
واتس‌آپ: +86-18150117685
- مرور کلی
- خلاصه ی محصول
- توابع کلیدی
- مشخصات رسمی
- پرسش‌های رایج
- یادداشت‌های سازگردی و سفارش
- مدل‌های پرفروش
- محصولات توصیه‌شده
مرور کلی
سیمنز • سیماتیک اِت ۲۰۰آی‌اس‌پی
ماژول ورودی آنالوگ سیماتیک اِت ۲۰۰آی‌اس‌پی، ۴ ورودی آنالوگ ترموکوپل، شماره مدل ۶ES7134-7SD00-0AB0
ماژول سیماتیک اِت ۲۰۰آی‌اس‌پی، ۴ ورودی آنالوگ ترموکوپل، چهار ورودی آنالوگ با قابلیت ایمنی ذاتی برای اندازه‌گیری ترموکوپل و ولتاژ، با امکان تنظیم خطی‌سازی و تشخیص خطا.
در یک نگاه
| برند | زیمنس |
|---|---|
| مدل | 6ES7134-7SD00-0AB0 |
| نوع محصول | ماژول ورودی ترموکوپل با چهار کانال و قابلیت ایمنی ذاتی |
| عملکرد اصلی | اندازه‌گیری سیگنال‌های ترموکوپل و ولتاژ در سیستم‌های فرآیندی مناطق خطرناک |
| برنامه یا سری سازگان | نصب‌های اِت ۲۰۰آی‌اس‌پی که نیازمند اندازه‌گیری دمای با قابلیت ایمنی ذاتی هستند |
شناسایی دقیق
شماره مدل ۶ES7134-7SD00-0AB0 را کاراکتر به کاراکتر تطبیق داده و نام کامل ماژول ورودی آنالوگ سیماتیک اِت ۲۰۰آی‌اس‌پی، ۴ ورودی آنالوگ ترموکوپل را تأیید کنید.
چیدمان رابط
پیش از اتصال واحد جایگزین، منبع تغذیه‌ی نصب‌شده، درگاه‌ها، اتصالات میدانی و لوازم جانبی مورد نیاز را تأیید کنید.
بررسی پیکربندی
پروژه‌ی مهندسی تأییدشده، پارامترهای شبکه و داده‌های کاربردی به‌کاررفته در سیستم نصب‌شده را حفظ کنید.
خلاصه ی محصول
ماژول سیماتیک اِت ۲۰۰آی‌اس‌پی، ۴ ورودی آنالوگ ترموکوپل، چهار ورودی آنالوگ با قابلیت ایمنی ذاتی برای اندازه‌گیری ترموکوپل و ولتاژ، با امکان تنظیم خطی‌سازی و تشخیص خطا.
چهار کانال در ایستگاه ET 200iSP سیگنال‌های ترموکوپل یا ولتاژ را دریافت می‌کنند. خطی‌سازی پیکربندی‌شده از انواع رایج ترموکوپل‌های E، N، J، K، L، S، R، B، T و U پشتیبانی می‌کند. مدارهای ذاتاً ایمن، نصب مورد تأیید Ex را در صورت رعایت تمامی شرایط مرتبط پشتیبانی می‌کنند.
توابع کلیدی
چهار ورودی دما
چهار کانال در ایستگاه ET 200iSP سیگنال‌های ترموکوپل یا ولتاژ را دریافت می‌کنند.
پشتیبانی گسترده از ترموکوپل‌ها
خطی‌سازی پیکربندی‌شده از انواع رایج ترموکوپل‌های E، N، J، K، L، S، R، B، T و U پشتیبانی می‌کند.
قابلیت استفاده در مناطق خطرناک
مدارهای ذاتاً ایمن، نصب مورد تأیید Ex را در صورت رعایت تمامی شرایط مرتبط پشتیبانی می‌کنند.
مشخصات رسمی
| ورودی‌های آنالوگ | 4 |
|---|---|
| سنسورهای پشتیبانی‌شده | ترموکوپل‌ها و سیگنال‌های ولتاژ |
| انواع جفت گرمایی | E، N، J، K، L، S، R، B، T و U |
| خطی‌سازی مشخصه | ارائه شده |
| آلارم تشخیصی | قابل پیکربندی |
| هشدار محدودیت | قابل پیکربندی |
| تشخیص قطع سیم | R بیشتر از ۱٫۷ کیلو اهم |
| ولتاژ مدار باز Uo | حداکثر ۵٫۹ ولت |
| جریان اتصال کوتاه Io | حداکثر ۱۵ میلی‌آمپر |
| توان خروجی Po | حداکثر ۲۳ میلی‌وات |
| ظرفیت خارجی Co، IIC | حداکثر ۴۳ میکروفاراد |
| القاگر خارجی Lo، IIC | حداکثر ۱۰۰ میلی‌هنری |
| عایق‌بندی بین کانال و اتوبوس تغذیه | ارائه شده |
| عایق‌بندی کانال نسبت به بک‌پلِین | ارائه شده |
| درجه حفاظت | IP30 |
| اتصال الکتریکی | اتصال پیچی یا اتصال فنری |
| ابعاد عرض x ارتفاع x عمق | ۳۰ × ۱۲۹ × ۱۳۶٫۵ میلی‌متر |
| وزن تقریبی | ۲۳۰ گرم |
| گواهینامهٔ اِتکس | کِما ۰۴ اِتکس ۱۲۴۶ |
| گواهینامهٔ آی‌ئی‌سی‌اکس | آی‌ئی‌سی‌اکس کِما ۰۵٫۰۰۰۸ |
پرسش‌های رایج
چند عدد ترموکوپل می‌توانند به مدل ۶ES7134-7SD00-0AB0 متصل شوند؟
این ماژول چهار کانال ورودی آنالوگ برای اندازه‌گیری ترموکوپل یا ولتاژ فراهم می‌کند.
کدام انواع ترموکوپل توسط مدل ۶ES7134-7SD00-0AB0 پشتیبانی می‌شوند؟
پیکربندی ویژگی‌های مورد نیاز E، N، J، K، L، S، R، B، T یا U را انجام دهید.
آیا مدل 6ES7134-7SD00-0AB0 را می‌توان در مدار ایمن ذاتی نصب کرد؟
بله؛ کل حلقه، جعبه‌بندی و تجهیزات مرتبط باید با پارامترهای Ex گواهی‌شده مطابقت داشته باشند.
مدل 6ES7134-7SD00-0AB0 چگونه قطع مدار سنسور را تشخیص می‌دهد؟
تشخیص قطع سیم هنگامی فعال می‌شود که مقاومت مدار پیکربندی‌شده از آستانهٔ تعیین‌شده فراتر رود.
پیش از تغییر مدل 6ES7134-7SD00-0AB0 چه مواردی باید بررسی شوند؟
مستندات Ex، اختصاص ترمینال‌ها، نوع ترموکوپل، روش جبران‌سازی، سد‌ها و اتصال به زمین را تأیید کنید.
آیا هشدارهای حدی را می‌توان روی مدل 6ES7134-7SD00-0AB0 پیکربندی کرد؟
بله؛ هشدارهای حدی قابل پیکربندی برای کانال‌های اندازه‌گیری موجود است.
پس از نصب مدل 6ES7134-7SD00-0AB0 چه چیزی باید آزمایش شود؟
تأیید صحت همهٔ چهار کانال با سیگنال‌های دمای شناخته‌شده و تأیید جبران‌سازی، تشخیص‌ها، هشدارها و سوابق ایمنی ذاتی.
یادداشت‌های سازگردی و سفارش
فهرست بررسی سازگاری
- فقط در طراحی نصب تأییدشدهٔ ET 200iSP و Ex استفاده شود.
- نوع ترموکوپل، قطبیت و تنظیمات جبران‌سازی را برای هر کانال تطبیق دهید.
- Uo، Io، Po، Co و Lo را در برابر هر حلقهٔ ایمنی ذاتی متصل تأیید کنید.
