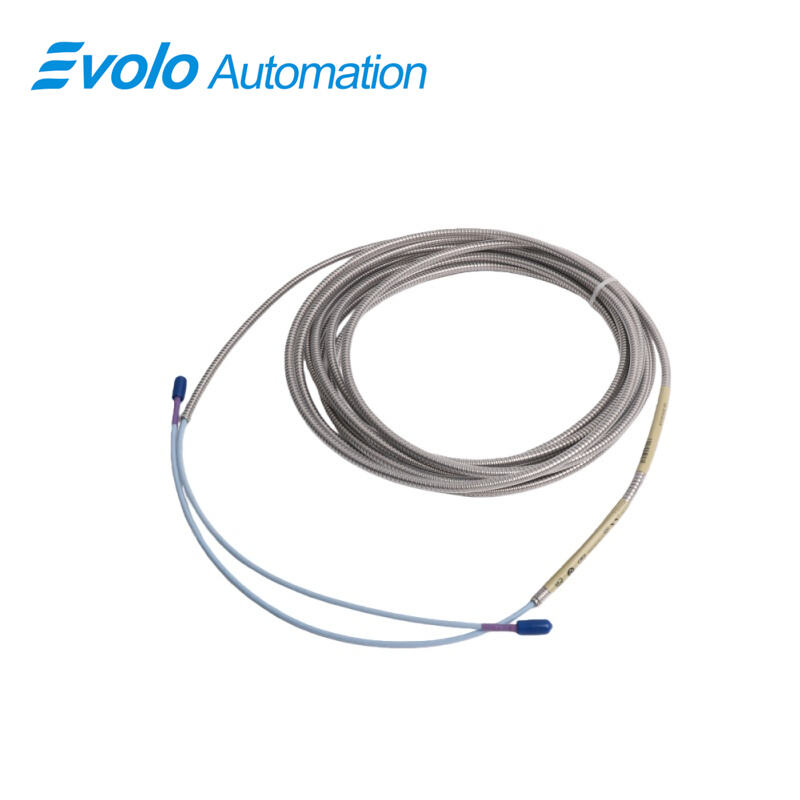

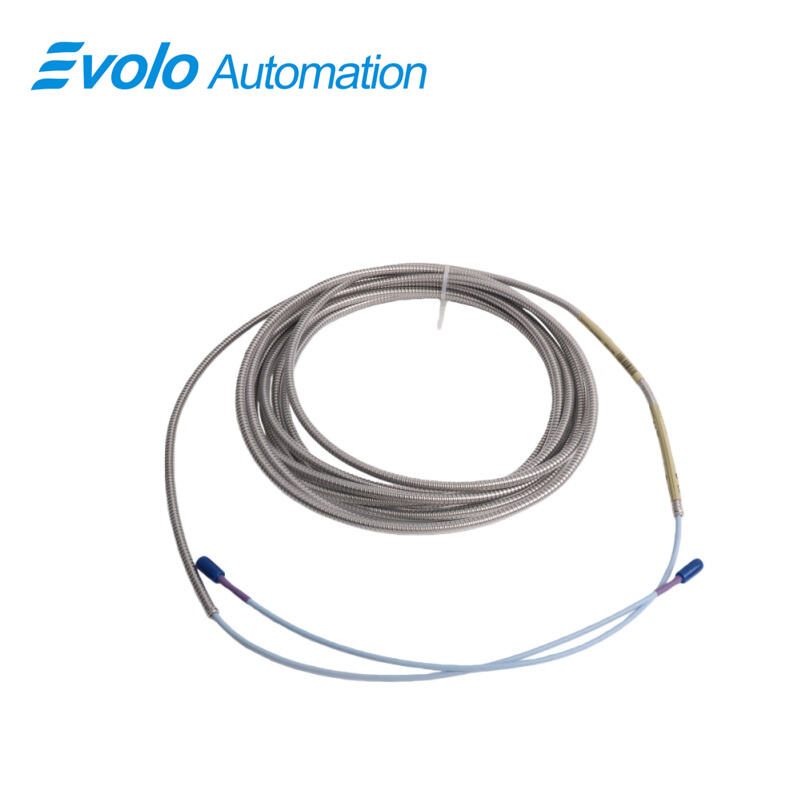

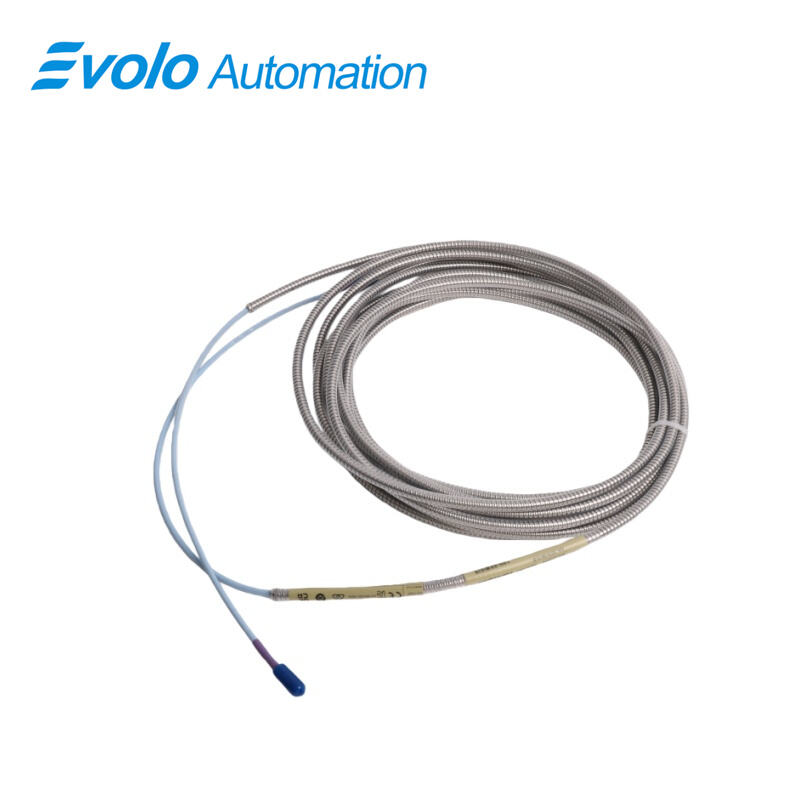

330730-080-01-00 3300 XL 11 میلی‌متر کابل افزاینده

بررسی اجمالی

محل اصل:	ایالات متحده آمریکا
نام برند:	بنتلی نوادا
شماره مدل:	330730-080-01-00
کمترین مقدار سفارش:	1
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

جزئیات سریع

توضیح

کابل امتداد 330730-080-01-00 3300 XL 11 میلی‌متر به عنوان یک پیوند حیاتی درون اکوسیستم ترانسدیوسرهای با عملکرد بالا عمل می‌کند و به طور خاص برای حفظ تمامیت سیگنال در فواصل طولانی طراحی شده است. به عنوان یک جزء اصلی در سری کابل امتداد 3300 XL 11 میلی‌متر، این مدل به دقت جهت انتقال کامل مقیاس از سیستم‌های ترانسدیوسر قدیمی سری 7200 با اندازه 11 میلی‌متر و 14 میلی‌متر به استانداردهای نظارتی مدرن طراحی شده است. هنگام ارتقای زیرساخت یک واحد صنعتی، ضروری است بدانید که کابل امتداد 3300 XL 11 میلی‌متر با سنسورهای قدیمی سازگاری معکوس ندارد. برای دستیابی به دقت مورد نیاز در حفاظت ماشین‌آلات، باید تمام قطعات حلقه با قطعات اختصاصی کابل امتداد 3300 XL 11 میلی‌متر و پروب‌های نزدیکی متناظر آن جایگزین شوند.

ادغام کابل اکستنشن 3300 XL 11 mm با شماره سریال 330730-080-01-00 مستلزم به‌روزرسانی جامع مجموعه نظارتی دستگاه است. برای اپراتورهایی که از سیستم نظارتی 3500 استفاده می‌کنند، نصب صرف سخت‌افزار کافی نیست؛ نرم‌افزار پیکربندی باید به نسخی به‌روزرسانی شود که سیستم کابل اکستنشن 3300 XL 11 mm را به عنوان یک منبع ورودی معتبر تشخیص دهد. این امر تضمین می‌کند که منطق دیجیتال به‌درستی عوامل مقیاس ولتاژ-به-فاصله خاص به معماری کابل اکستنشن 3300 XL 11 mm را تفسیر کند. علاوه بر این، اگر ت facility از سیستم‌های قدیمی‌تر نظارتی 3300 استفاده می‌کند، ممکن است نیاز به اصلاح فیزیکی یا فریم‌ور وجود باشد. مشورت با یک نماینده فنی توصیه می‌شود تا اطمینان حاصل شود که کابل اکستنشن 3300 XL 11 mm به‌صورت یکپارچه در منطق رله محافظتی خاص شما عمل می‌کند.

کاربردها

1. انتقال سیگنال برای نظارت بر جابجایی در مقیاس بزرگ

کاربرد اصلی این کابل افزایش طول، پل زدن فاصله بین پروب نزدیکی 3300 XL 11 میلی‌متر و الکترونیک سیگنال ک conditioning است. از آنجا که سیستم‌های 11 میلی‌متر معمولاً برای نظارت بر جابجایی محوری و ارتعاش شعاعی در روتور‌های بزرگ (مانند توربین‌های بخار مقیاس مفید) استفاده می‌شوند، این کابل اطمینان می‌دهد که سیگنال‌های جریان گردابی با فرکانس بالا با حداقل اتلاف انتقال یابند. ظرفیت ویژه مشخص آن برابر با 69.9 پیکوفاراد بر متر است که برای حفظ دقت کالیبراسیون کل سیستم ترانسدیوسر 11 میلی‌متر در طول 8.0 متر تنظیم شده است.

2.مسیریابی در محیط‌های حرارتی شدید

با داشتن محدوده دمای عملیاتی از -50 درجه سانتی‌گراد تا +175 درجه سانتی‌گراد، این کابل به گونه‌ای طراحی شده است که از مناطق دارای گرمای یا سرمای شدید عبور کند. این کابل اغلب در محفظه‌های توربین بخار به کار می‌رود که دمای محیطی در آن‌ها به مراتب بالاتر از حد مجاز کابل‌های صنعتی معمولی است. توانایی این کابل در حفظ مقاومت خروجی پایدار 45 اهمی و ویژگی‌های الکتریکی یکنواخت در دمای +175 درجه سانتی‌گراد، تضمین می‌کند که داده‌های حفاظت ماشین‌آلات دقیق باقی بمانند، حتی زمانی که کابل در نزدیکی خطوط بخار فشار قوی یا پوسته‌های داغ یاتاقان قرار دارد.

3. ادغام با پروکسیمیتور و سیستم‌های نظارتی

330730-080-01-00 به‌عنوان رابط حیاتی برای سیم‌کشی میدانی عمل می‌کند و در انتهای Proximitor از هادی‌هایی با سطح مقطع 0.2 تا 1.5 میلی‌متر مربع (16 تا 24 AWG) پشتیبانی می‌کند. حساسیت پایین آن به ولتاژ تأمین‌کننده تضمین می‌کند که نوسانات ولتاژ در منبع ت питانی -16.5 ولت مستقیم تا -25 ولت مستقیم منجر به تفسیر «نویز» به‌عنوان ارتعاش ماشین نخواهد شد. این امر آن را به یک جزء پایه تبدیل می‌کند برای هر تأسیسی که از سیستم‌های نظارتی Bently Nevada 3500 یا 3300 برای محافظت از دارایی‌های دوار حیاتی خود استفاده می‌کند.

مشخصات

مزیت رقابتی

1. محافظت مکانیکی قوی از طریق زره یکپارچه

مزیت اصلی کابل 330730-080-01-00، جاکت زره‌دار فولاد ضد زنگ آن است. برخلاف کابل‌های معمولی که در حین تعمیر و نگهداری ماشین‌آلات سنگین در معرض فشار، برش یا لهیده شدن قرار دارند، طراحی زره‌دار این کابل مقاومت فیزیکی بسیار بالایی فراهم می‌کند. این موضوع به‌طور قابل توجهی خطر از دست دادن سیگنال یا بروز خطا‌های متناوب ناشی از آسیب کابل در محیط‌های صنعتی پرتردد یا پر از آشغال را کاهش می‌دهد و حداکثر زمان بهره‌برداری سیستم را تضمین می‌کند.

2. قابلیت اطمینان استثنایی در دمای بالا

در حالی که بسیاری از کابل‌های سنسور با افزایش دما دچار خرابی می‌شوند، کابل 330730-080-01-00 برای کار مداوم تا دمای +175°C (350°F) رتب‌بندی شده است. این ویژگی آن را به یکی از پیشروترین انتخاب‌ها برای عبور در بخش‌های داغ توربین‌های بخار و کمپرسور‌های بزرگ تبدیل می‌کند. مواد به‌کار رفته در این کابل به‌طور خاص به‌منظور جلوگیری از تخریب عایق و تغییرات امپدانس در مواجهه با گرمای شدید انتخاب شده‌اند که در کابل‌های معمولی رایج است و دقت کالیبره را در کل طیف دمایی حفظ می‌کند.

3. امپدانس الکتریکی با دقت بالا

کابل با ظرفیت مشخص شده‌ی 69.9 پیکوفاراد بر متر و مقاومت خروجی 45 اهم طراحی شده است، که به‌طور خاص برای سیستم 3300 XL 11 میلی‌متر بهینه‌سازی شده است. این تطابق دقیق الکتریکی تضمین می‌کند که سیگنال‌های جریان گردابی فرکانس بالا بدون بازتاب یا اعوجاج انتقال یابند. این برتری فنی امکان حساسیت تأمین انرژی کمتر از 2 میلی‌ولت در ولت را فراهم می‌آورد و داده‌های با وفاداری بالا را برای تشخیص پیشرفته و نگه‌داری پیش‌بینانه فراهم می‌کند.

4. اتصال اطمینان‌بخش و مقاوم در برابر ارتعاش

با ویژگی سیستم اتصال دهندهٔ انحصاری کلیک‌لاک، این کابل نیاز به استفاده از سیم قفل یا ابزارهای تخصصی برای محکم کردن اتصالات را از بین می‌برد. صدای «کلیک» همراه با احساس لمسی، تأییدیه‌ای شنیداری و لمسی فراهم می‌کند که اتصال قفل شده است، در حالی که طراحی داخلی آن مانع از باز شدن اتصال دهنده در شرایط لرزش‌های ساختاری شدیدی می‌شود که معمولاً در تجهیزات دوار بزرگ رخ می‌دهد. این امر ادامه‌دار بودن ارتباط الکتریکی در طولانی‌مدت را تضمین کرده و از افزایش‌های نویزی که می‌توانند منجر به قطعی‌های نادرست ماشین‌آلات شوند، جلوگیری می‌کند.
