بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام برند: |
بنتلی نوادا |
شماره مدل: |
330909-00-65-05-02-00 |
کمترین مقدار سفارش: |
1 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه طول بدون رزوه (حداقل طول بدون رزوه): |
0.0 اینچ |
|
گزینه طول کل محفظه: |
6.5 اینچ |
|
گزینه طول کل: |
0.5 متر (20 اینچ) |
|
گزینه کانکتور و نوع کابل: |
اتصال دهنده کوچک هممحور ClickLoc، کابل استاندارد |
|
گزینه تأییدیه موسسه: |
لازم نیست |
|
ابعاد: |
1.8x1.6x68 سانتیمتر |
|
وزن: |
0.08kg |
توضیح

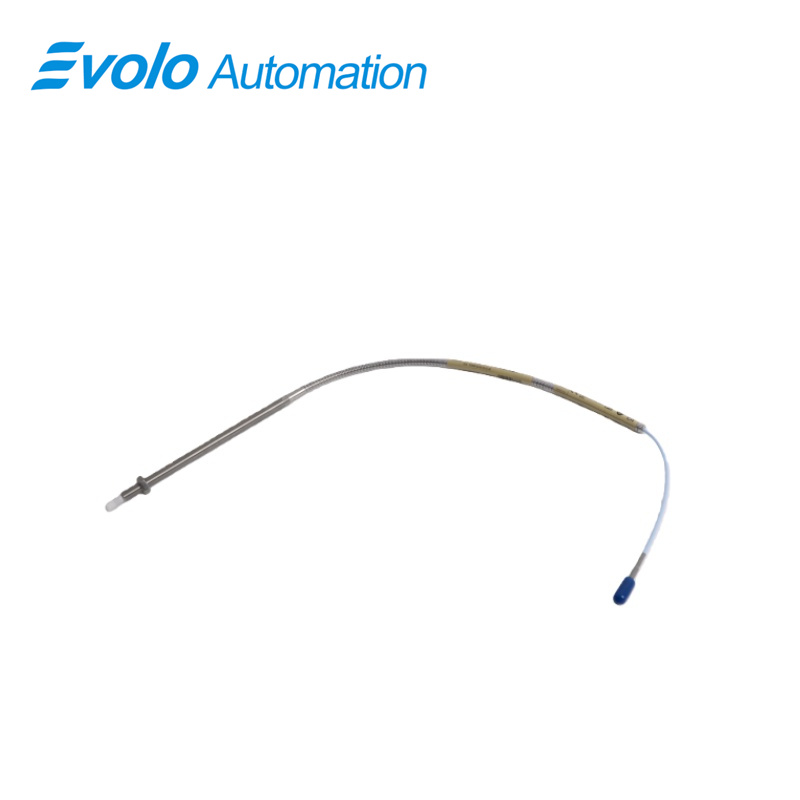

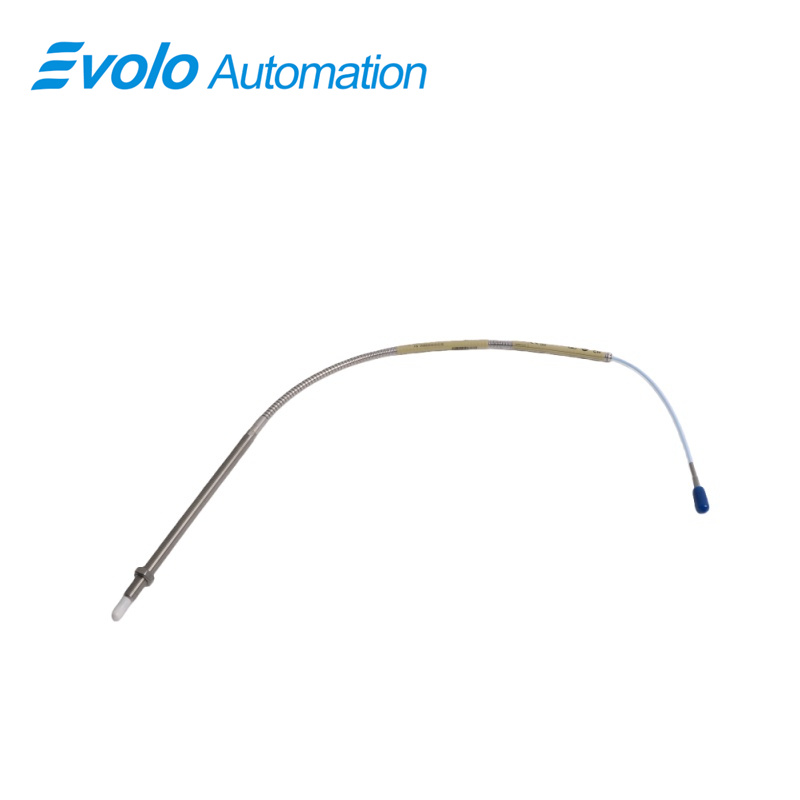

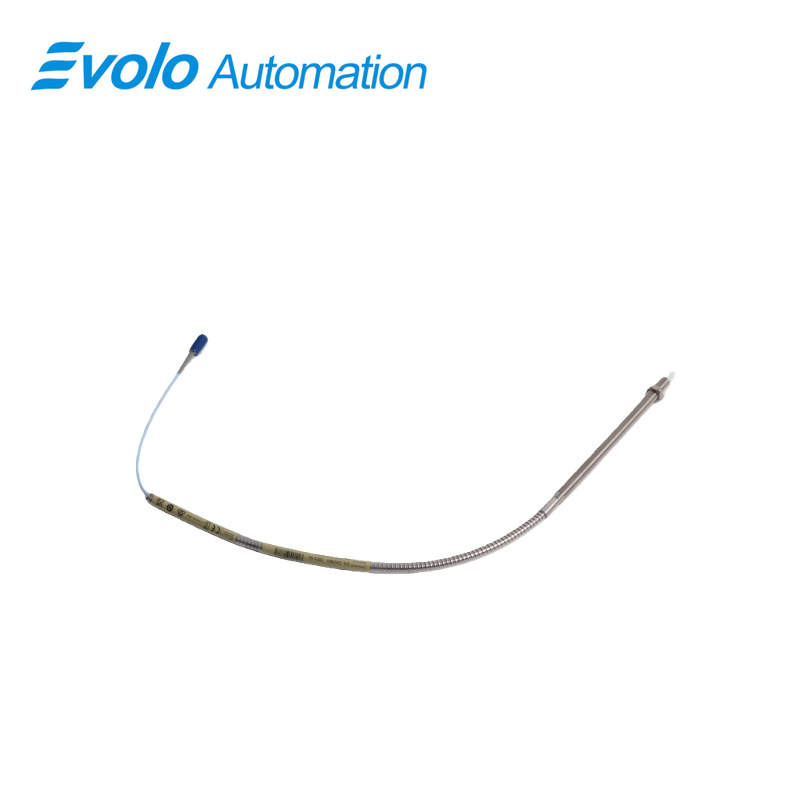

سنسورهای نزدیکی 330909-00-65-05-02-00 3300 NSv، سنسورهای جریان گردابی غیرتماسی با دقت بالا و ابعاد کوچک هستند که برای اندازهگیری قابل اعتماد لرزش و جابجایی در ماشینآلات دوار صنعتی طراحی شدهاند. به عنوان عنصر اصلی حسگر در سیستم ترانسدیوسر 3300 NSv، سنسورهای نزدیکی 3300 NSv فاصله فیزیکی بین نوک پروب و هدف رسانا را به یک سیگنال ولتاژ خطی و پایدار تبدیل میکنند و امکان نظارت دقیق بر لرزش محور، جابجایی شعاعی و حرکت دینامیکی در شرایط عملیاتی سختگیرانه را فراهم میآورند.
یکی از ویژگیهای برجسته حسگرهای نزدیکی 3300 NSv، سازگاری کامل آنها از نظر مکانیکی و الکتریکی با حسگرهای نزدیکی 3300 RAM نسل قبلی و کابلهای امتداد مرتبط است. این سازگاری عقببهجلو اجازه میدهد تا اپراتورها سیستمهای نظارتی را بدون نیاز به طراحی مجدد تجهیزات موجود بهروزرسانی کنند و بهطور قابلتوجهی پیچیدگی بازسازی، زمان توقف و هزینههای مهندسی را کاهش دهند. هنگامی که در سیستمهای قدیمی یکپارچه میشوند، حسگرهای نزدیکی 3300 NSv ضرایب مقیاس و رفتار سیگنال یکسان را حفظ میکنند و تضمین میکنند که دادههای تاریخی و آستانههای هشدار بدون تغییر باقی بمانند.
طراحی مکانیکی سنسورهای نزدیکی 3300 NSv بر دوام و مقاومت در برابر محیطهای صنعتی سخت تأکید دارد. در مقایسه با سنسورهای نسل قبلی، سری NSv مقاومت شیمیایی بهبود یافتهای دارد که آن را بهویژه برای کاربردهای کمپرسور فرآیندی مناسب میسازد، جایی که مواجهه با روغنها، حلالها و مواد شیمیایی قوی صنعتی امری رایج است. این سنسور همچنین ویژگیهای اندازهگیری بهتری در حالت دید جانبی از خود نشان میدهد و امکان تشخیص دقیق در نصبهایی را فراهم میکند که جهتگیری یا فاصله سنسور محدود است و در شرایط مشابه عملکرد بهتری نسبت به طراحیهای قدیمیتر سری 3000 از خود نشان میدهد.
برای تضمین سلامت ساختاری در بلندمدت، سوندهای نزدیکی 3300 NSv از فناوری قالبگیری ممتاز TipLoc استفاده میکنند که یک اتصال دائمی و با مقاومت بالا بین نوک و بدنه سوند ایجاد میکند. این طراحی خطر جدایش ناشی از لرزش مداوم یا چرخههای حرارتی را به حداقل میرساند. علاوه بر این، سیستم ممتاز CableLoc مقاومت کششی تا 220 نیوتن را فراهم میکند و اتصال کابل به سوند را محکم نگه میدارد و از قطع سیگنال به دلیل کشش تصادفی یا دستکاری در هنگام نگهداری جلوگیری میکند.
کاربردها
سوندهای نزدیکی 330909-00-65-05-02-00 مدل 3300 NSv بهطور گسترده برای نظارت مداوم بر لرزش و جابجایی در ماشینآلات دوار حیاتی مانند توربینها، کمپرسورها، موتورها و پمپها استفاده میشوند. با ارائه خروجی ولتاژ خطی متناسب با حرکت شفت، این سوندها تشخیص دقیق لرزش شعاعی، جابجایی روتور و حرکت دینامیکی را فراهم میکنند و به شناسایی زودهنگام نقص و استراتژیهای محافظت از ماشینآلات کمک میکنند.
براین اساس که اندازه کوچک، طول بدون رزوه، و طول کلی پوسته 6.5 اینچی، این پروبها بهخوبی با نصب در فضاهای محدود و چیدمان تجهیزات متراکم سازگار هستند. کابل استاندارد 0.5 متری و کانکتور کوچک هممحور ClickLoc، نصب و مسیریابی را ساده میکند و در عین حال اتصالات الکتریکی اطمینانبخش را در محیطهای تحت لرزش و تنش مکانیکی تضمین میکند.
طراحیشده برای شرایط سخت کاری، پروبهای نزدیکی 3300 NSv بهطور قابلاعتمادی در دامنه وسیع دمایی از 55- درجه سانتیگراد تا 175+ درجه سانتیگراد کار میکنند و عملکرد پایداری را در محیطهایی که در معرض مواد شیمیایی، روغنها و لرزش مداوم قرار دارند حفظ میکنند. سازگاری آنها با سیستمهای نظارت استاندارد و سیمکشی در محل امکان یکپارچهسازی بدون درز را در نصبهای جدید و پروژههای ارتقا سیستم در تولید برق، فرآیندهای پتروشیمی و تجهیزات صنعتی سنگین فراهم میآورند.
مشخصات
|
دمای کاری و نگهداری: |
-55°C تا +175°C (-60°F تا +350°F) |
|
تنظیم فاصله توصیهشده: |
1.0 میلیمتر (40 میل) |
|
مقاومت خروجی: |
50 Ω |
|
محدوده خطی: |
1.5 میلیمتر (60 میل) |
|
سیمکشی در محل: |
0.2 تا 1.5 mm² (15 تا 24 AWG) |
|
حساسیت تغذیه: |
تغییر کمتر از 2 میلیولت در ولتاژ خروجی به ازای هر ولت تغییر در ولتاژ ورودی |
|
توان: |
نیازمند ولتاژ -17.5 Vdc تا -26 Vdc بدون مانع در 12 |
مزیت رقابتی
1. مقاومت شیمیایی افزایشیافته برای محیطهای فرآیندی
پروبهای نزدیکی 3300 NSv در مقایسه با طراحیهای قبلی پروبهای نزدیکی، مقاومت بهتری در برابر روغنها، حلالها و مواد شیمیایی صنعتی ارائه میدهند. این ویژگی تضمین میکند که عملکرد قابل اعتموانی در بلندمدت در فرایند فشردهکنندهها و سایر کاربردهای شیمیایی تهاجمی فراهم شود و فرکانس تعمیرات کاهش یافته و عمر سرویس افزایش مییابد.
2. یکپارچگی مکانیکی اثباتشده با تقویت متمولزی
با بهکارگیری اتصال نوک پروب TipLoc و نگهدارنده کابل CableLoc با استحکام کششی تا 220 نیوتن، این پروبها در برابر شل شدن ناشی از ارتعاش و کرنش کابل مقاوم هستند. این ویژگیهای متمولزی استحکام مکانیکی را افزایش میدهند و خطر قطع سیگنال در نصبهای با ارتعاش بالا را به حداقل میرسانند.
3. یکپارچگی بدون درز و قابلیت بازسازی
سازگاری کامل مکانیکی و الکتریکی با سیستمهای قدیمی سنسور نزدیکی، امکان استفاده از سنسورهای نزدیکی 3300 NSv در نصبهای موجود را بدون نیاز به تغییرات ساختاری فراهم میکند. این امر به سادهسازی ارتقاء سیستم، حفظ یکنواختی دادههای تاریخی و کاهش زمان توقف و تلاش مهندسی در پروژههای مدرنسازی منجر میشود.
