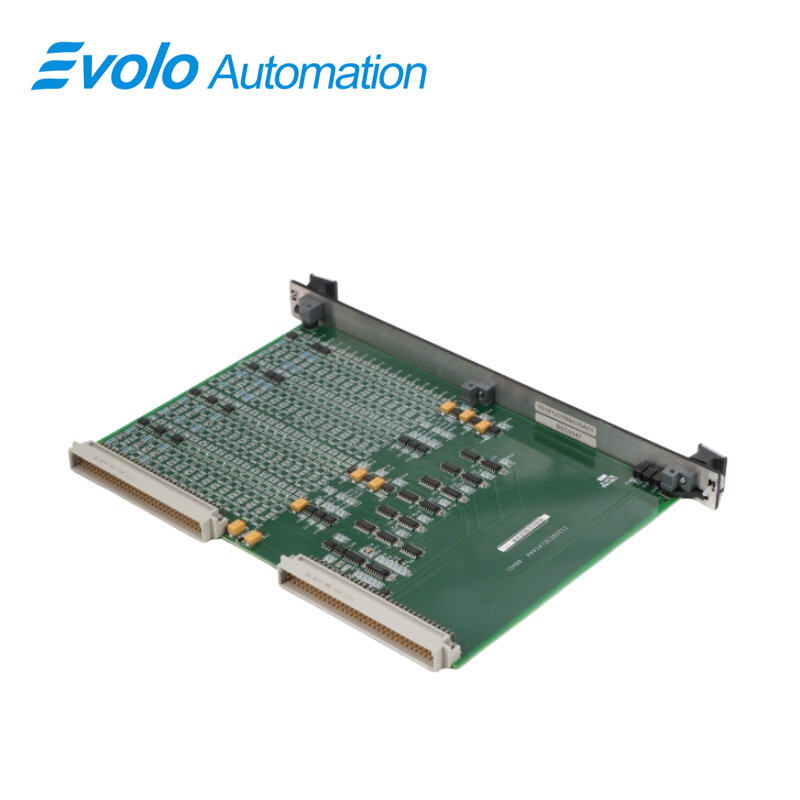

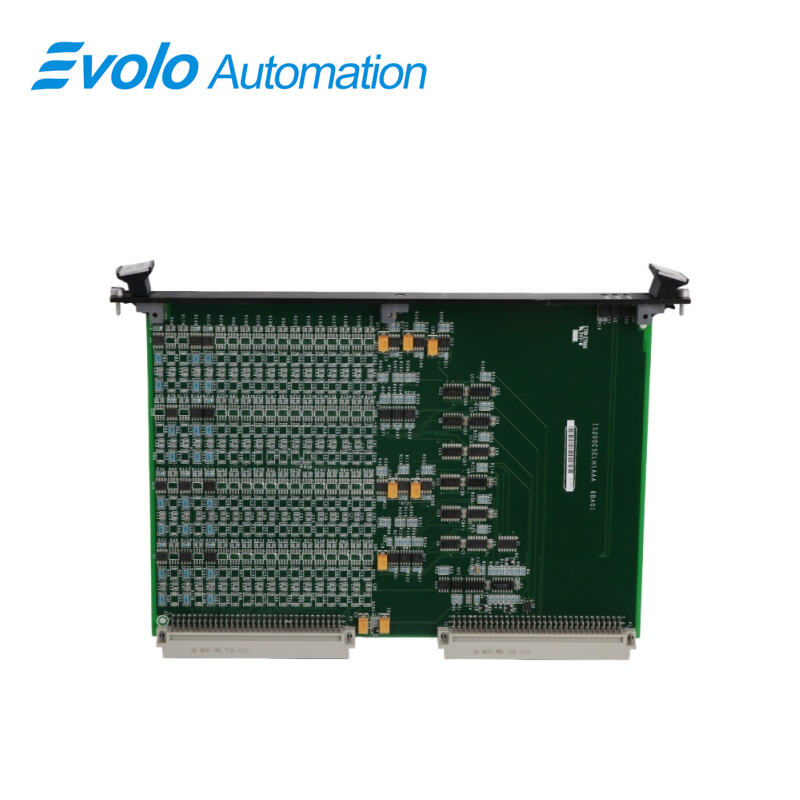

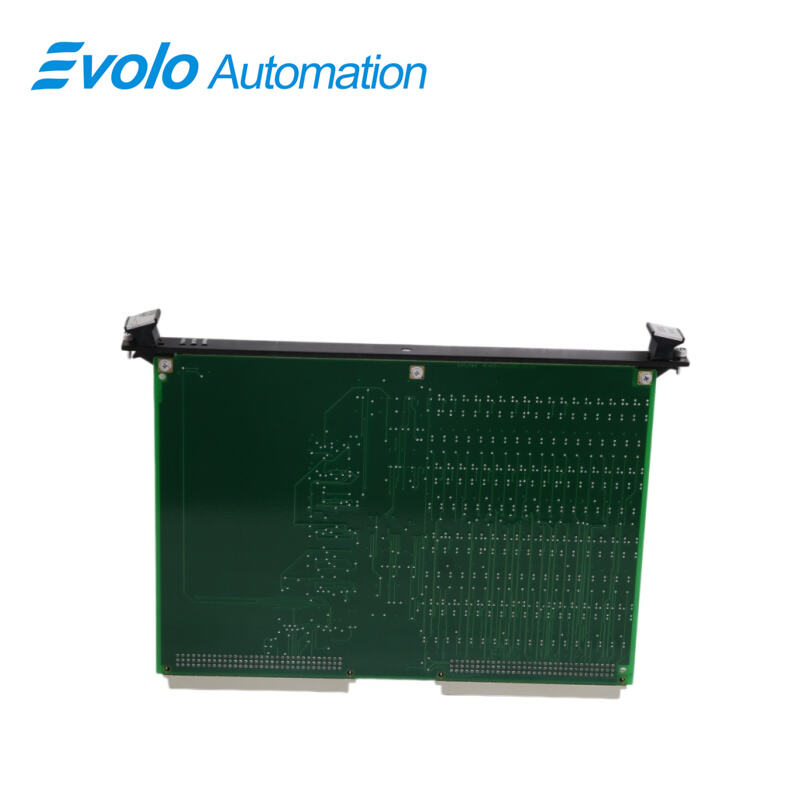

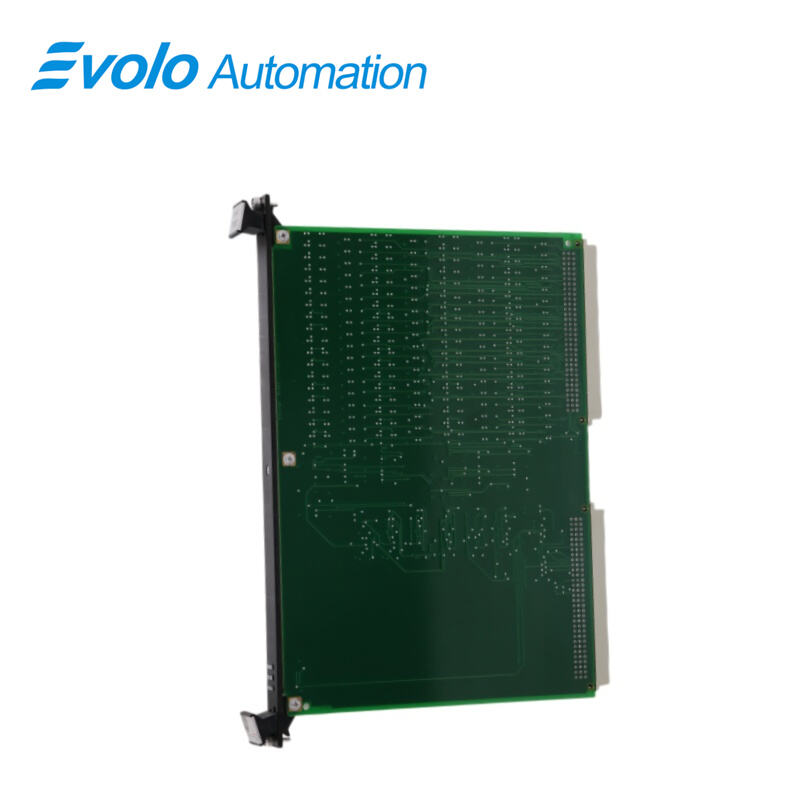

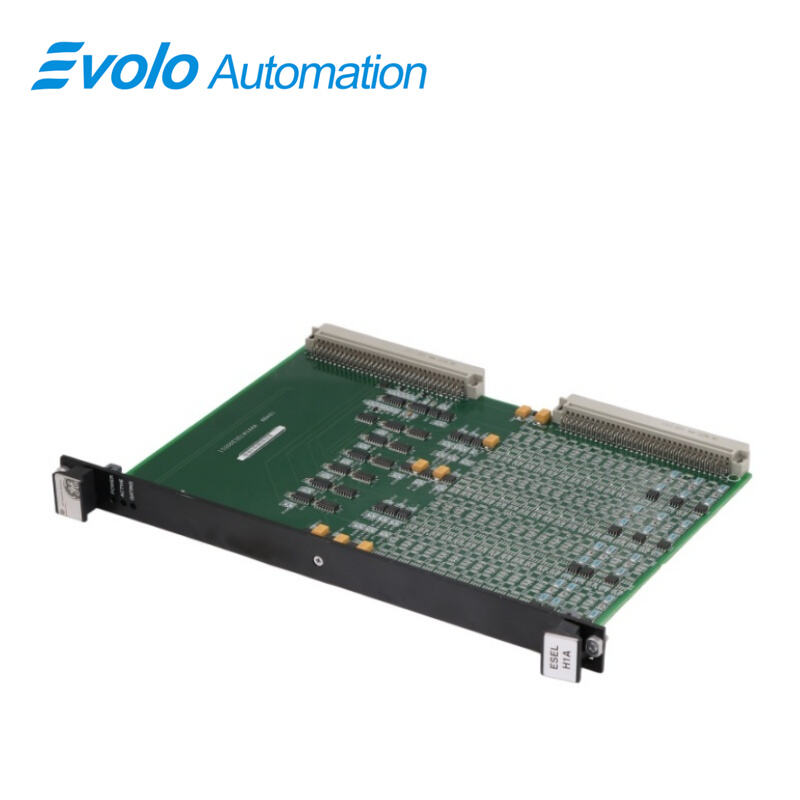

برد انتخاب‌کننده Exciter IS200ESELH1A / IS200ESELH1AAA

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	Ge
شماره مدل:	IS200ESELH1A و IS200ESELH1AAA
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

مشخصات

توضیحات

IS200ESELH1A و IS200ESELH1AAA یک برد انتخاب‌کنندهٔ تحریک‌کننده (Exciter Selector Board) توسعه‌یافته توسط شرکت GE هستند. این برد بخشی از سیستم کنترل EX2100 می‌باشد. برد درون رک کنترل نصب می‌شود که به‌عنوان هابی مرکزی برای مدیریت عملکردهای مختلف کنترل و سیگنال‌دهی درون سیستم تحریک عمل می‌کند. این برد به‌صورت یکپارچه با رک کنترل ترکیب می‌شود و قرارگیری پایدار و امن آن را تضمین می‌کند که برای عملکرد قابل‌اطمینان سیستم تحریک حیاتی است.

کاربردها

تولید انرژی: سیستم تحریک EX2100 برای توربین‌های گازی، توربین‌های بخار و سیستم‌های تولید انرژی آبی.

معماری پایدار (رزرو): در سیستم‌های کنترل پایدار، معمولاً دو برد ESEL نصب می‌شوند (که به‌ترتیب توسط کنترلر ۱ و کنترلر ۲ راه‌اندازی می‌شوند) و کنترلر C برد فعال فعلی را انتخاب می‌کند.

محیط نیروگاهی: معمولاً در نیروگاه‌ها، نیروگاه‌های پتروشیمی و سایر تأسیسات دارای مجموعه‌های بزرگ ژنراتور سنکرون یافت می‌شود و از طریق اتصال پایدار با اتوبوس VME در کابینت کنترل یکپارچه می‌شود.

ویژگی‌ها

۱ سیگنال‌های پالسی در سطح منطقی: این برد شش سیگنال پالسی در سطح منطقی را از برد ورودی/خروجی اصلی مربوطه (EMIO) دریافت می‌کند. این سیگنال‌ها برای کنترل زمان‌بندی و عملکرد مُثبِت‌کننده حیاتی هستند.

۲ تبدیل سیگنال: پس از دریافت سیگنال‌های پالسی دروازه، این برد سیگنال‌ها را پردازش می‌کند تا اطمینان حاصل شود که به‌درستی قالب‌بندی و زمان‌بندی شده‌اند تا برای توزیع بیشتر آماده شوند.

۳ توزیع کابل: سیگنال‌های پالسی دروازه پردازش‌شده سپس برای راه‌اندازی شش مجموعه کابل استفاده می‌شوند. این کابل‌ها مسئول انتقال سیگنال‌ها به برد‌های تقویت‌کننده پالس دروازه مُثبِت‌کننده (EGPA) هستند.

۴ صحت سیگنال: طراحی این برد اطمینان حاصل می‌کند که صحت سیگنال‌ها در طول انتقال حفظ شده و از تخریب یا افت سیگنال جلوگیری می‌شود؛ زیرا چنین افتی می‌تواند عملکرد سیستم مُثبِت‌کننده را تحت تأثیر قرار دهد.

۵ تعامل با تابلوهای EGPA: تابلوهای تقویت‌کننده پالس دریچه محرک (EGPA) اجزای حیاتی‌ای هستند که در کابینت تبدیل توان نصب شده‌اند. این تابلوها سیگنال‌های پالس دریچه را که از تابلو دریافت می‌شوند، تا سطوح مورد نیاز برای راه‌اندازی اجزای قدرت در سیستم محرک تقویت می‌کنند.

۶ کابینت تبدیل توان: این کابینت حاوی تابلوهای EGPA و سایر اجزای مرتبط با تبدیل توان است. این کابینت به‌گونه‌ای طراحی شده که سیگنال‌های الکتریکی با توان بالا را مدیریت کرده و آن‌ها را به اشکال قابل استفاده برای سیستم محرک تبدیل کند.

داده‌های کاربردی

۱ جامپرها و نقاط تست: این تابلو بدون هیچ جامپر یا نقطه تستی طراحی شده است که طراحی آن را ساده‌تر کرده و نقاط احتمالی خرابی را کاهش می‌دهد. این انتخاب طراحی، نصب و نگهداری تابلو را تسهیل می‌کند.

2 کانکتور، P1 و P2: این کانکتورها به بُردپلِن VME (ورسا ماژول اروپا) متصل می‌شوند. سیگنال‌های دقیق پین‌های این کانکتورها در این سند توضیح داده نشده‌اند، زیرا معمولاً در طول عیب‌یابی‌های روتین نیازی به آن‌ها نیست. این کانکتورها اطمینان حاصل می‌کنند که برد به‌صورت یکپارچه با معماری کلی سیستم ادغام شده و امکان ارتباط کارآمد و توزیع توان را فراهم می‌سازند.

3 چیدمان: چیدمان برد ESEL برای عملکرد بهینه و دسترسی آسان طراحی شده است. این چیدمان در شکل همراه این سند نمایش داده شده که تصویری از اجزای برد و نحوه قرارگیری آن‌ها را ارائه می‌دهد.

4 نشانگرهای وضعیت: این برد شامل سه LED سبز در بالای پنل جلویی است. این LEDها اطلاعات حیاتی درباره وضعیت را ارائه می‌دهند و امکان تأیید سریع و بصری از وضعیت عملیاتی برد را فراهم می‌سازند. عملکردهای این LEDها به شرح زیر است:

نشانگر توان: این LED روشن می‌شود تا نشان دهد که برد در حال دریافت توان است و این امر تأیید می‌کند که برد به‌درستی نصب شده و از نظر الکتریکی متصل است و آمادهٔ عملیات است.

نشانگر فعال‌بودن برد: این LED هنگامی روشن می‌شود که برد فعال باشد و نشان‌دهندهٔ این است که برد توسط یک سیگنال کنترلی از واحد کنترل C فعال شده است. این وضعیت نشان می‌دهد که برد در حال انجام عملیات است و در منطق کنترل سیستم ادغام شده است.

نشانگر قفل‌بودن برد: این LED توسط ورودی‌های قفل از برد EMIO راه‌اندازی می‌شود. این LED هنگامی روشن می‌شود که برد در حال انجام عملیات قفل‌بودن باشد، یعنی در حال پردازش و ارسال سیگنال‌های پالس قفل به برد‌های تقویت‌کنندهٔ پالس قفل انگیزش (EGPA) است. این وضعیت تأیید می‌کند که برد ESEL نقش خود را در توزیع و تقویت سیگنال ایفا می‌کند.

سوالات متداول

سوال: IS200ESELH1A و IS200ESELH1AAA چیست؟

پاسخ: این برد انتخاب‌کنندهٔ انگیزش (Exciter Selector Board) است که توسط شرکت GE در سری EX2100 توسعه یافته است.

سوال: افزونگی ESEL چیست و چرا برای IS200ESELH1A و IS200ESELH1AAA مهم است؟

الف: افزونگی به معنای تأمین واحدهای اضافی در سیستم‌های کنترل است. این مفهوم برای اطمینان از قابلیت اطمینان سیستم، تحمل خطا، کاهش زمان ایست‌کاری و حفظ عملیات بی‌وقفه در صورت خرابی اجزا از اهمیت بالایی برخوردار است.

سوال: در سیستم‌های ساده (سیمپلکس) مدل‌های IS200ESELH1A و IS200ESELH1AAA چند واحد مورد نیاز است؟

پاسخ: در سیستم‌های ساده (سیمپلکس)، تنها یک واحد لازم است. این پیکربندی برای نیازهای عملیاتی پایه مناسب است که در آن کنترل افزونگی یا تعمیر آنلاین ضروری نیست.

سوال: در برخی موارد چرا دو واحد ESEL در مدل‌های IS200ESELH1A و IS200ESELH1AAA تأمین می‌شود؟

پاسخ: در مواردی که نیاز به کنترل افزونگی یا قابلیت تعمیر آنلاین وجود دارد، دو واحد تأمین می‌شود. این پیکربندی با فراهم‌آوردن قابلیت پشتیبانی در صورت خرابی یا نیاز به تعمیر یکی از واحدها، مقاومت سیستم را افزایش می‌دهد.
