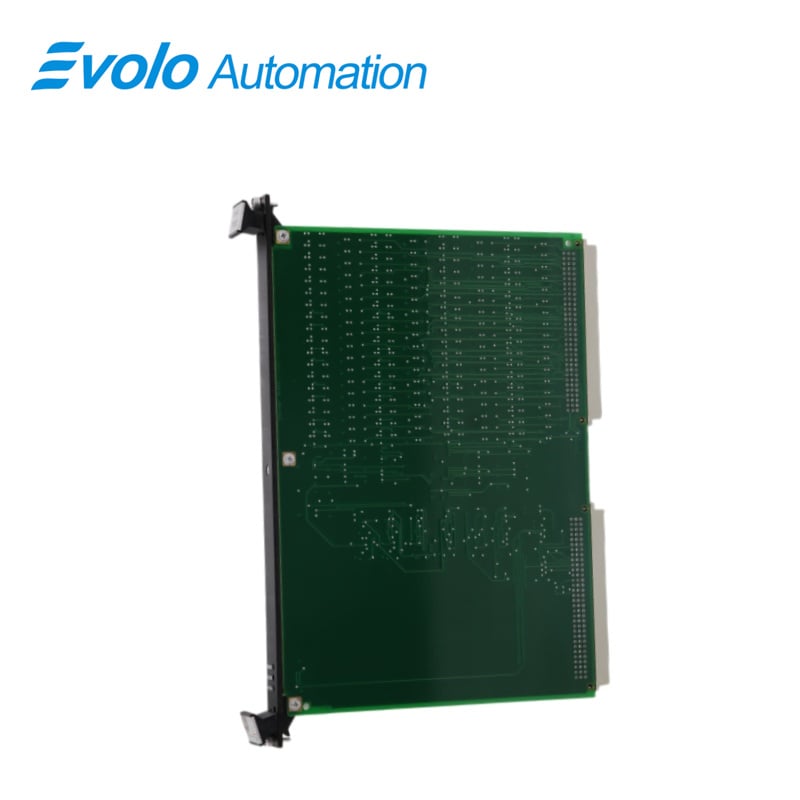

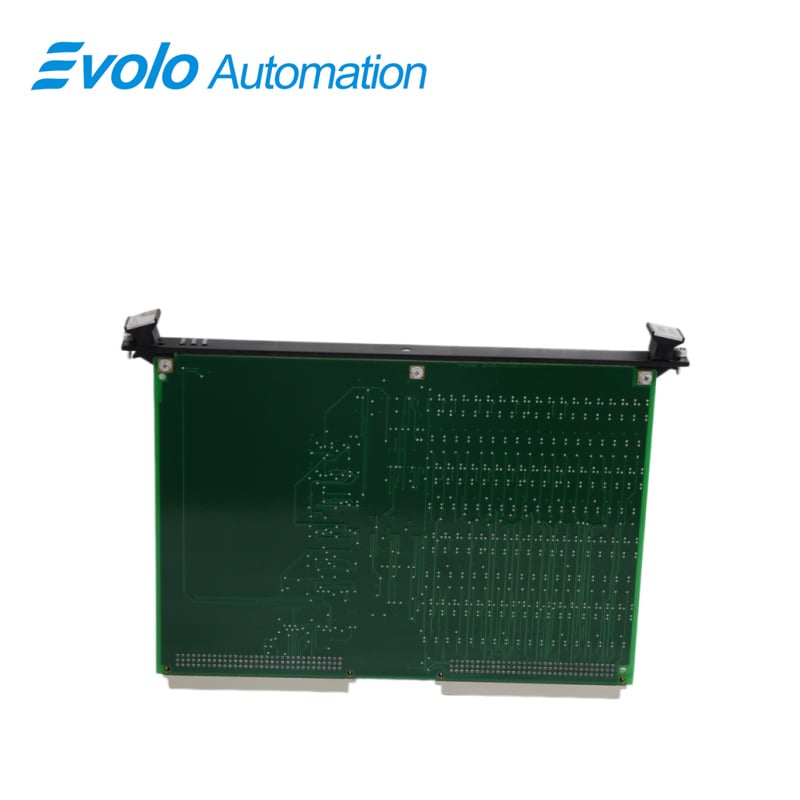

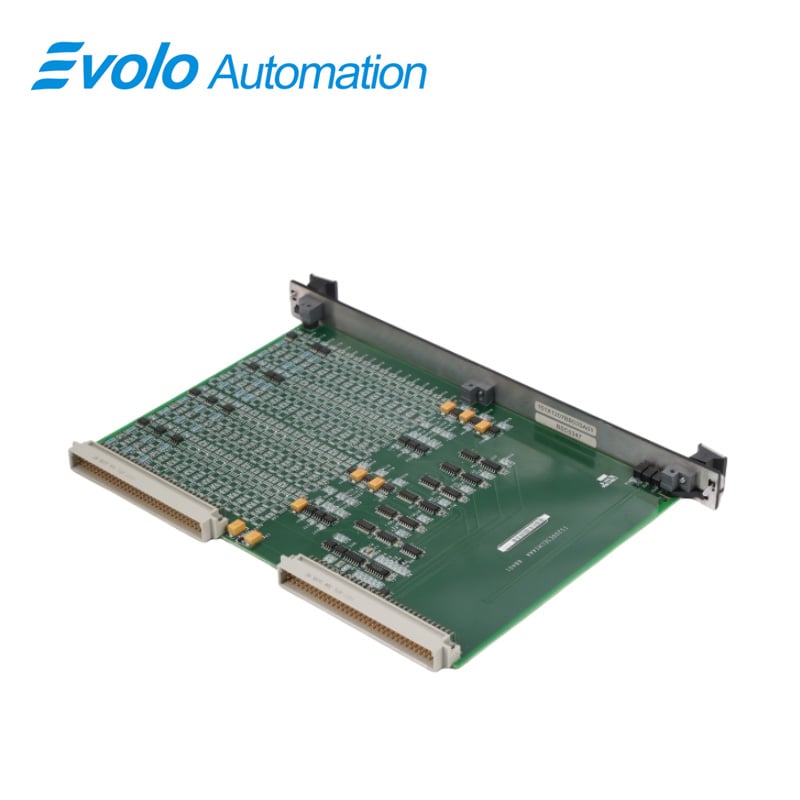

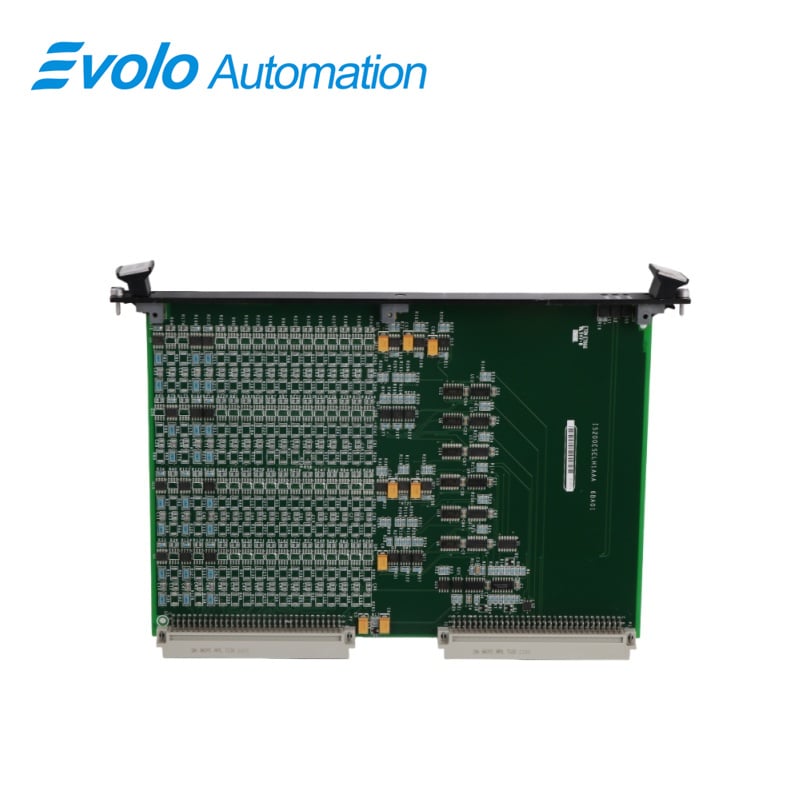

IS200ESELH1A IS200ESELH1AAA-selectiebord voor uitwisselaar

Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	IS200ESELH1A IS200ESELH1AAA
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Omschrijving

IS200ESELH1A IS200ESELH1AAA is een door GE ontwikkelde excitatorselectietafel. Het maakt deel uit van het EX2100-regelsysteem. De kaart is gemonteerd in het regelkastje, een centrale hub voor het beheren van diverse regel- en signaal functies binnen het excitatiesysteem. Het integreert naadloos met het regelkastje, wat een stabiele en veilige plaatsing waarborgt, essentieel voor de betrouwbare werking van het excitatorsysteem.

Toepassingen

Stroomopwekking: EX2100-excitatiesysteem voor gasturbines, stoomturbines en waterkrachtproductiesystemen.

Redundante architectuur: In redundante regelsystemen zijn doorgaans twee ESEL-kaarten geïnstalleerd (aangestuurd door respectievelijk controller 1 en controller 2), waarbij controller C de momenteel actieve kaart selecteert.

Installatieomgeving: Vaak aanwezig in elektriciteitscentrales, petrochemische installaties en andere faciliteiten met grote synchrone generatorsets, geïntegreerd in de regelkast via een stabiele VME-busverbinding.

Kenmerken

1 Logica-niveau-poortpulssignalen: Het bord ontvangt zes logica-niveau-poortpulssignalen van het bijbehorende Master I/O (EMIO)-bord. Deze signalen zijn essentieel voor het regelen van de timing en werking van de excitator.

2 Signaalomzetting: Nadat de poortpulssignalen zijn ontvangen, verwerkt het bord deze signalen om ervoor te zorgen dat ze correct zijn geformatteerd en getimed voor verdere distributie.

3 Kabeldistributie: De verwerkte poortpulssignalen worden vervolgens gebruikt om zes sets kabels aan te sturen. Deze kabels zijn verantwoordelijk voor het doorgeven van de signalen naar de Exciter Gate Pulse Amplifier (EGPA)-borden.

4 Signaalintegriteit: Het ontwerp waarborgt dat de integriteit van de signalen tijdens de transmissie wordt behouden, waardoor signaalvervorming of -verlies wordt voorkomen, wat anders de prestaties van het excitatiesysteem zou kunnen beïnvloeden.

5 Interactie met EGPA-borden: De Exciter Gate Pulse Amplifier (EGPA)-borden zijn kritieke componenten die zijn gemonteerd in de stroomomzettingkast. Ze versterken de poortpulssignalen die vanaf het bord worden ontvangen tot het niveau dat vereist is voor het aansturen van de vermogenscomponenten in het excitationssysteem.

6 Stroomomzettingkast: Deze kast bevat de EGPA-borden en andere gerelateerde stroomomzettingscomponenten. Hij is ontworpen om hoogvermogenselectrische signalen te beheren en om te zetten in bruikbare vormen voor het excitationssysteem.

Toepassingsgegevens

1 Jumpers en testpunten: Het bord is ontworpen zonder jumpers of testpunten, wat het ontwerp vereenvoudigt en mogelijke foutbronnen vermindert. Deze ontwerpkeuze vereenvoudigt de installatie en onderhoud van het bord.

2 Connectoren, P1 en P2: Deze connectoren zijn verbonden met de VME (Versa Module Europa)-backplane. De specifieke pinsignalen voor deze connectoren zijn in dit document niet nader uitgelegd, aangezien ze doorgaans niet nodig zijn tijdens routineprobleemoplossing. De connectoren zorgen ervoor dat de kaart naadloos integreert met de algehele systeemarchitectuur, waardoor efficiënte communicatie en stroomverdeling mogelijk zijn.

3 Opstelling: De opstelling van de ESEL-kaart is ontworpen voor optimale prestaties en gemakkelijke toegang. De opstelling is weergegeven in de bijbehorende afbeelding, die een visuele weergave geeft van de onderdelen van de kaart en hun onderlinge rangschikking.

4 Statusindicatoren: De kaart bevat drie groene LED’s aan de bovenkant van het voorpaneel. Deze LED’s geven essentiële statusinformatie weer en maken snelle visuele controle van de operationele staat van de kaart mogelijk. De functies van deze LED’s zijn als volgt:

Stroomindicator: Deze LED licht op om aan te geven dat de kaart stroom ontvangt, wat bevestigt dat de kaart correct is geïnstalleerd en elektrisch is aangesloten, zodat deze klaar is voor gebruik.

Actieve-kaartindicator: Deze LED licht op wanneer de kaart actief is, wat betekent dat deze is ingeschakeld via een besturingssignaal van de besturingsmodule C. Dit geeft aan dat de kaart operationeel is en is geïntegreerd in de besturingslogica van het systeem.

Gating-kaartindicator: Deze LED wordt aangestuurd door gate-ingangen van de EMIO-kaart. Hij licht op om aan te geven dat de kaart actief aan het gating is, wat betekent dat deze gatepulsen verwerkt en doorgeeft naar de Exciter Gate Pulse Amplifier (EGPA)-kaarten. Deze status bevestigt dat de ESEL-kaart zijn functie in signaalverdeling en -versterking vervult.

Veelgestelde Vragen

V: Wat is IS200ESELH1A IS200ESELH1AAA?

A: Het is een Exciter Selector Board ontwikkeld door GE binnen de EX2100-serie.

V: Wat is ESEL-redundantie en waarom is deze belangrijk voor IS200ESELH1A IS200ESELH1AAA?

A: Redundantie verwijst naar de voorziening van redundante eenheden in regelsystemen. Het is cruciaal voor het waarborgen van systeembetrouwbaarheid en fouttolerantie, het minimaliseren van stilstandtijd en het handhaven van ononderbroken bedrijfsvoering bij uitval van componenten.

V: Hoeveel eenheden zijn vereist in simplexsystemen van IS200ESELH1A IS200ESELH1AAA?

A: In simplexsystemen is slechts één eenheid nodig. Deze configuratie is geschikt voor basisbedrijfsvereisten waarbij redundantieregeling of onlineherstel niet essentieel is.

V: Waarom worden er in bepaalde gevallen twee ESEL-geleverd voor IS200ESELH1A IS200ESELH1AAA?

A: In scenario's waarbij redundantieregeling of onlineherstelmogelijkheden vereist zijn, worden twee eenheden geleverd. Deze opstelling verhoogt de systeemweerstand door back-upfunctionaliteit te bieden bij uitval van een eenheid of bij onderhoudsbehoeften.
