کارت ارتباطی LAN مدل DS215SLCCG1AZZ01B و DS200SLCCG1AEG

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	Ge
شماره مدل:	DS215SLCCG1AZZ01B، DS200SLCCG1AEG
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

مشخصات

توضیحات

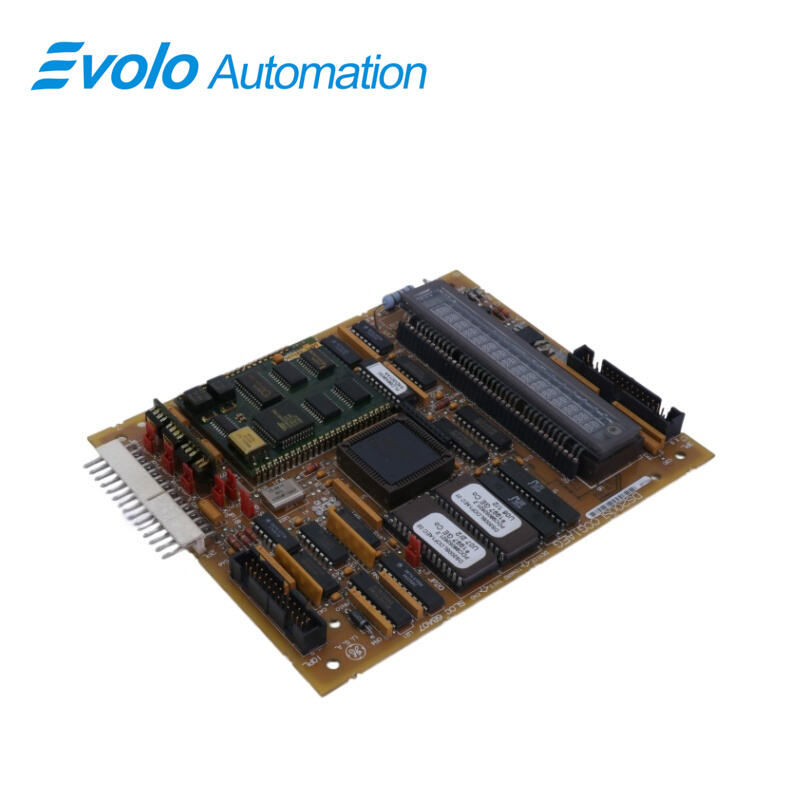

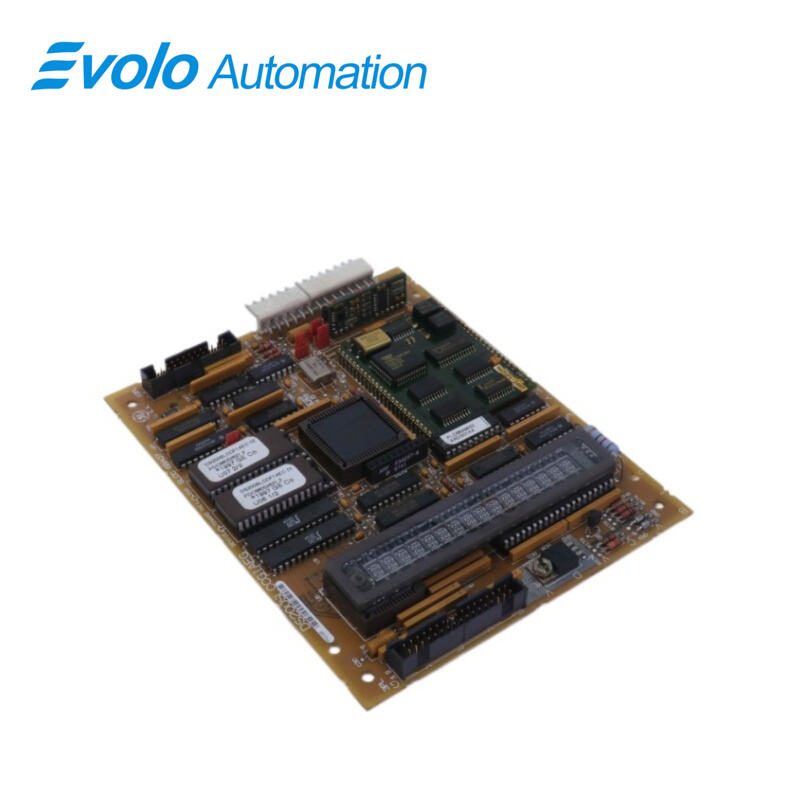

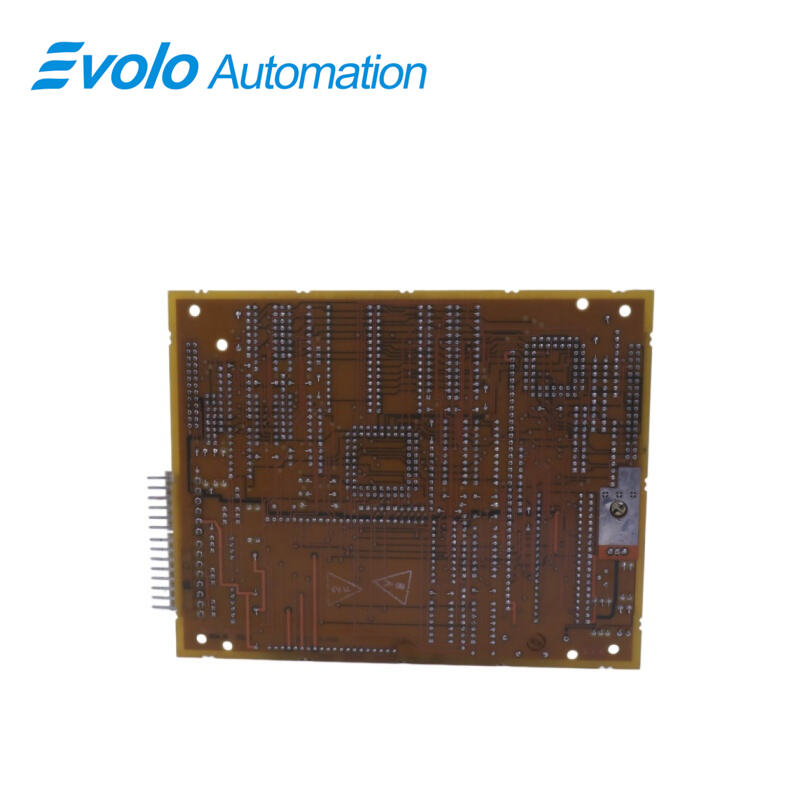

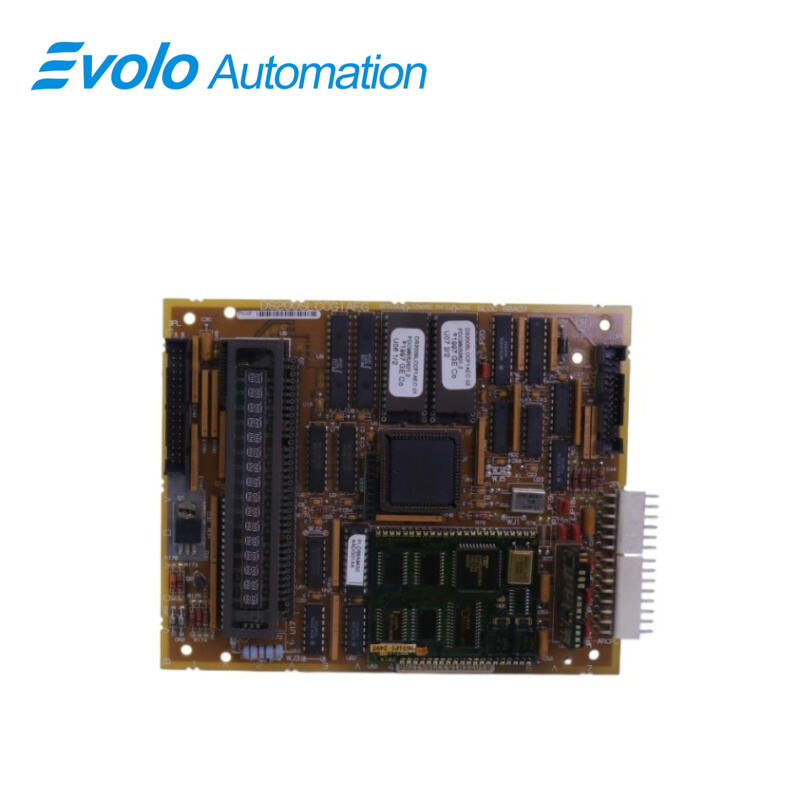

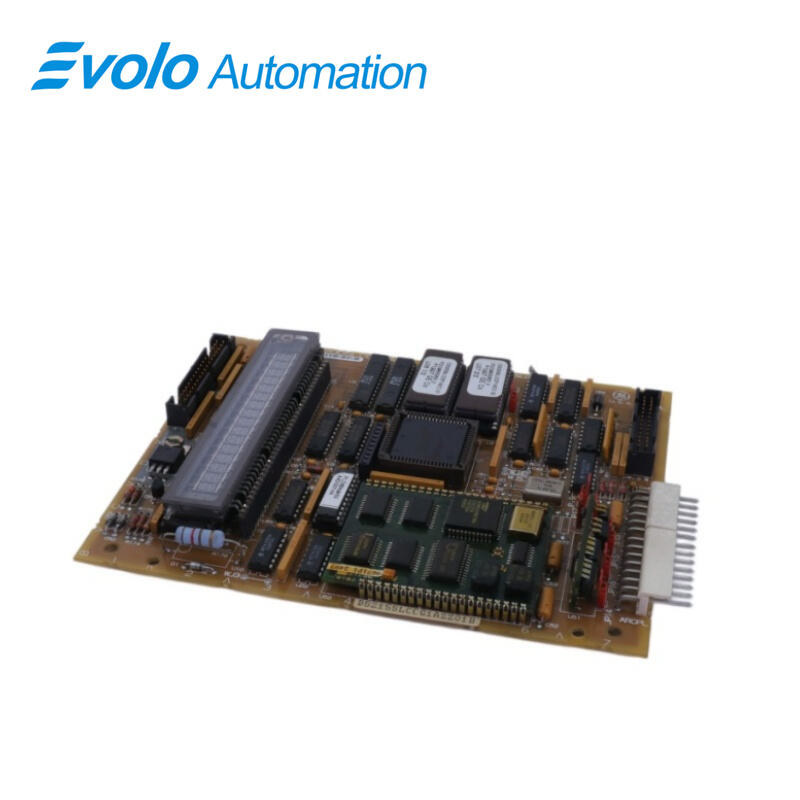

DS215SLCCG1AZZ01B و DS200SLCCG1AEG کارت ارتباطی LAN هستند که توسط شرکت جنرال الکتریک (GE) توسعه داده شده‌اند. این کارت بخشی از سیستم کنترل مارک V است. این کارت دارای مدارهایی برای ارتباط با درایو یا اکسایتر است که هم ایزوله و هم غیرایزوله می‌باشند. ماژول برنامه‌نویس به نمایشگر حروف‌واعداد ۱۶ موقعیتی (و کنترل‌کننده نمایشگر، U18) متصل می‌شود. اتصال‌دهنده KPPL ماژول برنامه‌نویس را دریافت می‌کند که روی کارت SLCC نصب شده است. پردازنده کنترل LAN (LCP)، U1، پردازنده اصلی میکرو (LCP) است. دو حافظه EPROM قابل تعویض، نرم‌افزار LCP را در خود ذخیره می‌کنند (U6 و U7). U8 و U9 حافظه اختصاصی LCP را تأمین می‌کنند. ارتباط بین LCP و پردازنده کنترل درایو (DCP) روی کارت کنترل درایو از طریق 3PL و حافظه RAM دوپورته (U5) انجام می‌شود. حافظه RAM دوپورته (DPR) نوعی حافظه RAM است که به‌صورت آرایه‌های حافظه تنظیم شده و امکان دسترسی مستقل و همزمان دو میکروپردازنده به آن فراهم می‌سازد. سیستم مارک V با به‌کارگیری سه پردازنده کنترلی افزونه (Redundant)، قابلیت اطمینان واحد را حتی بیشتر نیز بهبود می‌بخشد. این طراحی سه‌گانه افزونه ماژولار (TMR) قادر است در صورت خرابی یکی از پردازنده‌های کنترلی یا اجزای آن، واحد را به‌صورت ایمن به‌کار انداخته، کنترل و محافظت کند. طراحی TMR امکان خاموش‌کردن و تعمیر یک پردازنده کنترلی را بدون نیاز به ایست کامل توربین فراهم می‌سازد.

نصب روی برد

۱. دارای چهار پایهٔ نگهدارنده است که به‌عنوان نقاط نصب عمل می‌کنند. این پایه‌ها، تکیه‌گاه‌ها یا فاصله‌گذارهای کوچکی هستند که برد را بلند کرده و در موقعیت ثابتی محکم می‌سازند. این پایه‌ها ثبات را فراهم کرده و اطمینان حاصل می‌کنند که بین ماژول و سایر اجزای اطراف یا جعبهٔ حفاظتی، ترازبندی مناسب برقرار شود.

۲. شامل یک اتصال‌دهنده با برچسب KPPL است که برای پذیرش پلاگین ماژول برنامه‌ریز طراحی شده است. پلاگین ماژول برنامه‌ریز نوع خاصی از اتصال‌دهنده است که امکان ارتباط و تعامل را فراهم می‌کند. هنگامی که پلاگین ماژول برنامه‌ریز به اتصال‌دهندهٔ KPPL متصل می‌شود، ارتباط فیزیکی و الکتریکی بین کارت LAN و ماژول برنامه‌ریز برقرار می‌گردد.

۳. توسط ماژول صفحه‌کلید و پوشش پوشانده شده است. این ماژول به‌طور خاص برای ایجاد یک محفظه محافظ و جایگاه صفحه‌کلید طراحی شده است. صفحه‌کلید به کاربران امکان وارد کردن دستورات، پیکربندی‌ها یا سایر دستورالعمل‌ها را فراهم می‌کند و کنترل و تعامل با ماژول را تسهیل می‌نماید. ماژول پوشش در برابر عوامل خارجی محافظت شده و محفظه‌ای امن برای صفحه‌کلید و سایر اجزا فراهم می‌کند.

داده‌های کاربردی

دارای سخت‌افزار قابل پیکربندی است که باید برای کاربرد مورد نظر به‌درستی تنظیم شود:

۱. جامپر‌های سخت‌افزاری نوع Berg: سخت‌افزار قابل پیکربندی شامل جامپر‌های سخت‌افزاری نوع Berg است که با نام‌گذاری JP قابل شناسایی هستند. این جامپرها اتصال‌دهنده‌های فیزیکی هستند که می‌توان آن‌ها را به‌صورت دستی تنظیم یا جابجا کرد تا اتصالات روی دستگاه برقرار یا قطع شوند. نام‌گذاری JP روشی استاندارد برای برچسب‌گذاری و شناسایی این جامپرها فراهم می‌کند.

۲. جامپر سیمی: علاوه بر جامپرهای سخت‌افزاری، دستگاه از جامپرهای سیمی نیز استفاده می‌کند که با نام‌گذاری WJ شناسایی می‌شوند. جامپرهای سیمی شامل سیمهای فیزیکی هستند که برای ایجاد اتصال بین نقاط خاصی روی دستگاه به کار می‌روند. مشابه جامپرهای سخت‌افزاری، جامپرهای سیمی نیز انعطاف‌پذیری لازم را برای پیکربندی مدار دستگاه فراهم می‌کنند.

ویژگی‌ها

۱. ارتباط حیاتی: سیستم‌های کنترل توربین نیازمند ارتباطی بسیار قابل اعتماد و با تأخیر کم هستند تا عملیات ایمن و کارآمد توربین تضمین شود. کارت‌های ارتباطی LAN به‌طور خاص برای برآورده‌سازی این الزامات سخت‌گیرانه ارتباطی طراحی شده‌اند.

۲. پشتیبانی (ردانسی): پشتیبانی اغلب ویژگی‌ای حیاتی در سیستم‌های کنترل توربین است تا عملیات مداوم سیستم حتی در صورت بروز خرابی‌های سخت‌افزاری تضمین شود. کارت‌های ارتباطی LAN ممکن است از ویژگی‌هایی مانند دو کارت رابط شبکه (NIC) یا مسیرهای شبکه پشتیبان برای افزایش قابلیت اطمینان سیستم پشتیبانی کنند.

۳. صنعتی‌درجه: محیط‌های کنترل توربین ممکن است سخت‌گیرانه باشند و عواملی مانند نوسانات دما، ارتعاشات و تداخل الکترومغناطیسی در آن‌ها وجود داشته باشد. کارت‌های ارتباطی LAN که در چنین سیستم‌هایی استفاده می‌شوند، معمولاً برای تحمل این شرایط سخت‌گیرانه طراحی شده‌اند و به‌گونه‌ای ساخته می‌شوند که مقاوم و بادوام باشند.

۴. پشتیبانی از پروتکل: سیستم‌های کنترل توربین ممکن است از پروتکل‌ها یا استانداردهای ارتباطی خاصی استفاده کنند. کارت‌های ارتباطی LAN به‌گونه‌ای طراحی شده‌اند که از این پروتکل‌ها پشتیبانی کنند و اطمینان حاصل شود که یکپارچه‌سازی بدون مشکل با سیستم کنترل و سایر دستگاه‌های موجود در شبکه انجام می‌شود.

۵. امنیت: امنیت در سیستم‌های حیاتی مانند سیستم‌های کنترل توربین امری اساسی و ضروری است. این کارت‌ها ممکن است ویژگی‌های امنیتی مانند رمزگذاری سخت‌افزاری، قابلیت‌های فایروال و پشتیبانی از پروتکل‌های ارتباطی امن را شامل شوند تا در برابر دسترسی غیرمجاز یا دستکاری محافظت کنند.

۶. نظارت و عیب‌یابی: کارتهای پیشرفته ارتباطات LAN برای سیستم‌های کنترل توربین اغلب دارای قابلیت‌های عیب‌یابی و نظارت هستند. این قابلیت‌ها امکان نظارت بلادرنگ بر عملکرد شبکه و سلامت کارت را فراهم می‌کنند و در شناسایی زودهنگام مشکلات کمک می‌کنند.

۷. ادغام با سیستم‌های SCADA: سیستم‌های کنترل توربین اغلب بخشی از سیستم‌های گسترده‌تر کنترل نظارتی و جمع‌آوری داده‌ها (SCADA) هستند. کارتهای ارتباطات LAN ادغام بدون‌درز داده‌های توربین را در شبکه SCADA تسهیل می‌کنند و امکان نظارت و کنترل متمرکز را فراهم می‌سازند.

سوالات متداول

پرسش: DS215SLCCG1AZZ01B DS200SLCCG1AEG چیست؟

پاسخ: این یک کارت ارتباطات LAN است که توسط شرکت GE توسعه یافته است.

پرسش: اصلی‌ترین میکروپردازنده روی کارت DS215SLCCG1AZZ01B DS200SLCCG1AEG کدام است؟

پاسخ: اصلی‌ترین میکروپردازنده روی این برد، پردازنده کنترل LAN (LCP) است که در محل U1 قرار دارد. این پردازنده از طریق رابط ۳PL و حافظه RAM دوپورته (U5) با پردازنده کنترل درایو (DCP) موجود روی کارت کنترل درایو ارتباط برقرار می‌کند.

سوال: هنگام سفارش تخته‌های جایگزین DS215SLCCG1AZZ01B و DS200SLCCG1AEG که نیازمند EPROMهای U6 و U7 هستند، چه اقدامی باید انجام شود؟

پاسخ: هنگام سفارش تخته‌های جایگزین که نیازمند EPROMهای U6 و U7 هستند، EPROMهای موجود روی تخته قدیمی باید به تخته جدید منتقل شوند.

سوال: هنگام جایگزینی یک SLCC (یا LCC) که نیازمند EPROMها است، چه مشخصاتی از DS215SLCCG1AZZ01B و DS200SLCCG1AEG باید ذکر شود؟

پاسخ: هنگام جایگزینی یک SLCC (یا LCC) که نیازمند EPROMها است، باید SLCC را مشخص کرد تا اطمینان حاصل شود که هر دو EPROM در آن گنجانده شده‌اند.

سوال: ماژول برنامه‌نویس چگونه به این کارت ارتباطات شبکه LAN با شماره مدل DS215SLCCG1AZZ01B و DS200SLCCG1AEG متصل می‌شود و چه چیزی را کنترل می‌کند؟

پاسخ: ماژول برنامه‌نویس از طریق اتصال‌دهنده KPPL به این کارت متصل می‌شود. این ماژول با نمایشگر حروفی-عددی ۱۶ موقعیتی و کنترل‌کننده نمایشگر ارتباط برقرار می‌کند و نقش کلیدی در کنترل و پیکربندی کارت ارتباطات شبکه LAN ایفا می‌کند.

سوال: پردازنده کنترل شبکه LAN (LCP) چیست و اجزای اصلی آن در مدل DS215SLCCG1AZZ01B و DS200SLCCG1AEG چه هستند؟

الف: پردازنده کنترل LAN (LCP)، که با U1 نشان داده شده است، به عنوان اصلی‌ترین ریزپردازنده عمل می‌کند. این پردازنده دارای EPROMهای قابل تعویض (U6 و U7) و اجزای حافظه خاصی (U8 و U9) است که نرم‌افزار و داده‌های LCP را در خود جای داده‌اند.

سوال: ارتباط بین LCP و پردازنده کنترل درایو (DCP) چگونه برقرار می‌شود؟

الف: ارتباط بین LCP و DCP روی کارت کنترل درایو از طریق 3PL و حافظه RAM دوپورته (U5) انجام می‌شود. حافظه RAM دوپورته امکان دسترسی مستقل و همزمان دو ریزپردازنده به حافظه را فراهم می‌کند.

سوال: اهمیت طراحی سه‌گانه مدولار پشتیبان (TMR) در DS215SLCCG1AZZ01B و DS200SLCCG1AEG در سیستم کنترل Mark V چیست؟

الف: طراحی TMR با به‌کارگیری سه پردازنده کنترلی پشتیبان، قابلیت اطمینان واحد را افزایش می‌دهد. در صورت خرابی یکی از پردازنده‌های کنترلی، سیستم می‌تواند بدون توقف، به‌صورت ایمن ادامه فعالیت دهد، واحد را کنترل و محافظت کند و عملکرد بی‌وقفه را تضمین نماید.
