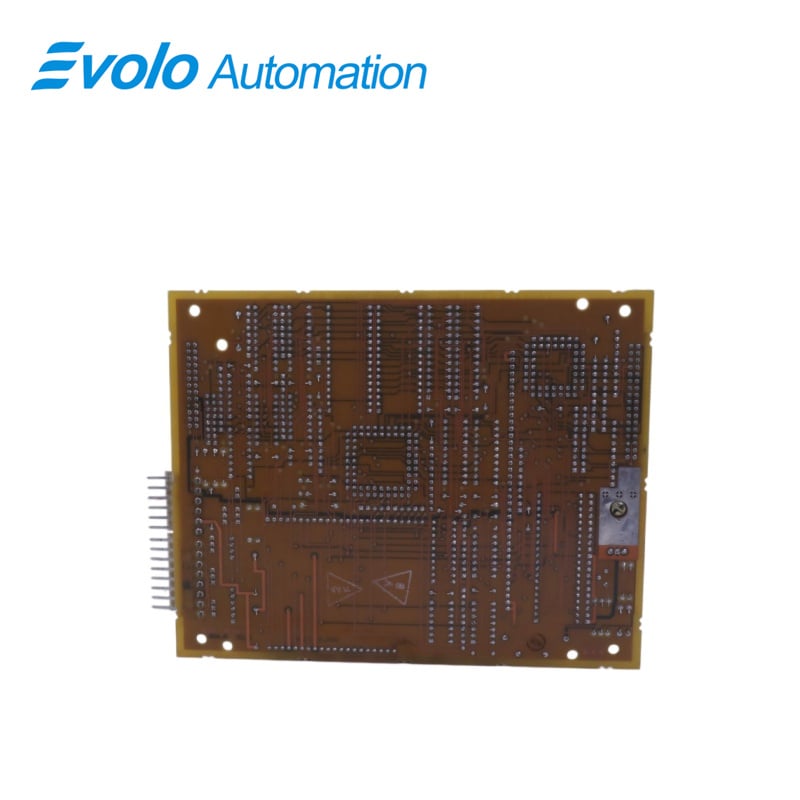

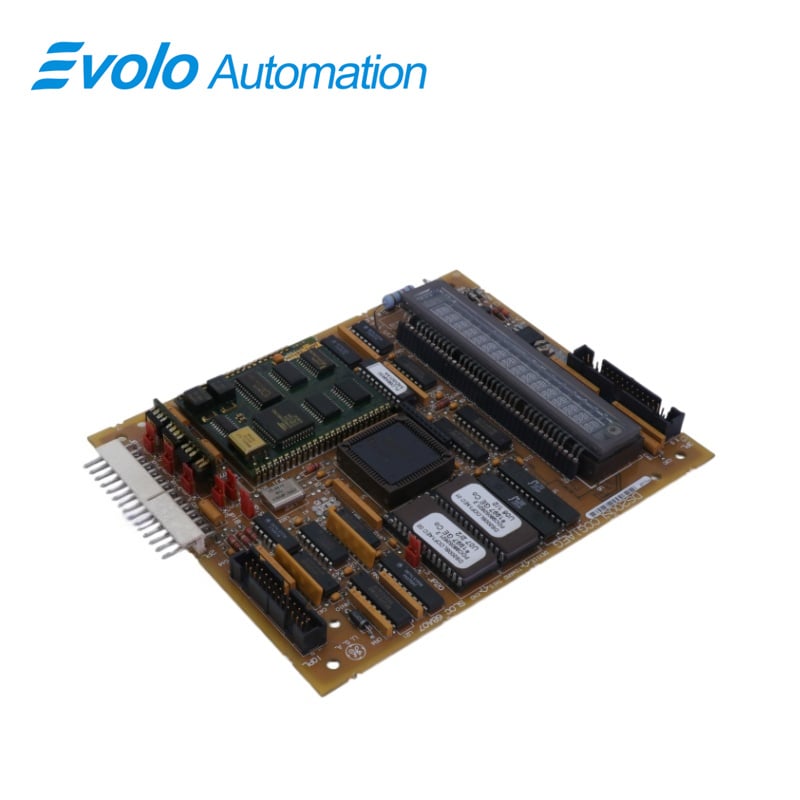

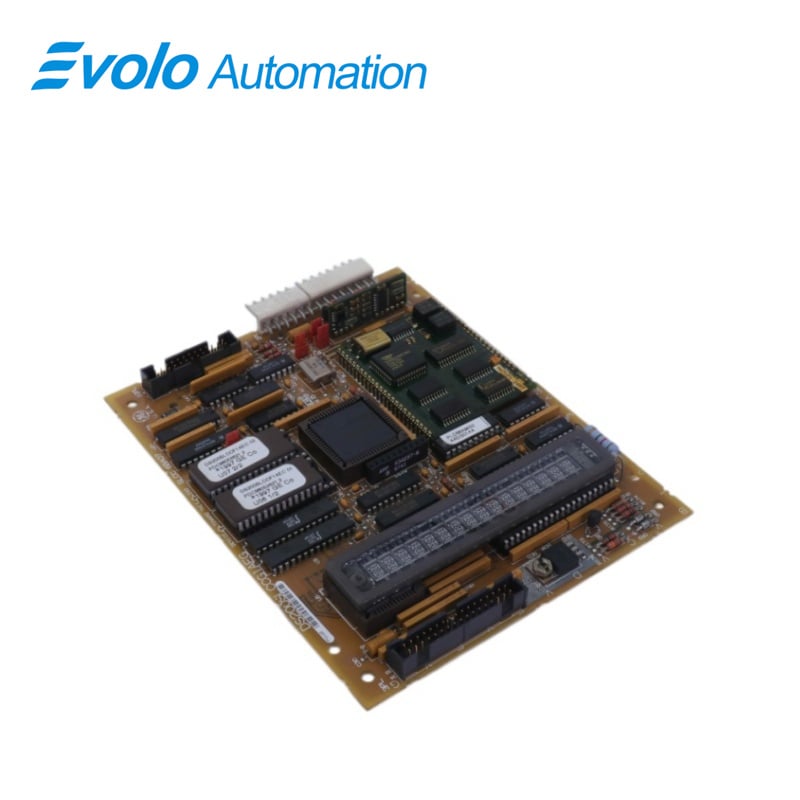

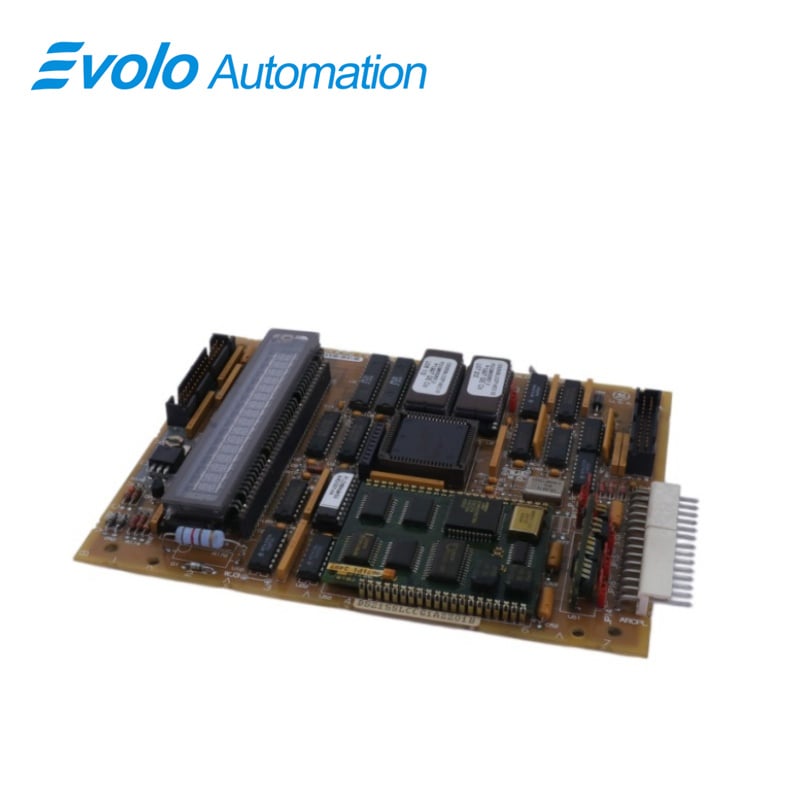

DS215SLCCG1AZZ01B DS200SLCCG1AEG LAN komunikacijska kartica

Pregled

Mjesto porijekla:	SAD
Naziv brenda:	GE
Broj modela:	DS215SLCCG1AZZ01B DS200SLCCG1AEG
Detalji o pakiranju:	Originalno novo, fabrički zapečaćeno
Vrijeme dostave:	5-7 dana
Uslovi plaćanja:	T/T
Mogućnost ponude:	Na stanju

Specifikacije

Opis

DS215SLCCG1AZZ01B DS200SLCCG1AEG je LAN komunikacijska kartica koju je razvio GE. To je dio Mark V kontrolnog sistema. Ima krugove za komunikaciju sa pogonom ili uzbuđivačem koji su izolovani i neizolovani. "Sistem za upravljanje" je uređaj za upravljanje uređajima koji se koriste za upravljanje uređajima za upravljanje uređajima za upravljanje uređajima za upravljanje uređajima za upravljanje uređajima za upravljanje uređajima za upravljanje uređajima za upravljanje uređajima za upravljanje uređajima za upravljanje uređajima za upravljanje uređajima za upravljanje uređajima za KPPL konektor prima programerski modul, koji je montiran na SLCC. LAN kontrolni procesor, U1, je glavni mikroprocesor (LCP). Dvije zamjenjive EPROM memorije sadrže LCP softver (U6 i U7). U8 i U9 obezbeđuju memoriju specifičnu za LCP. Komunikacija između LCP-a i procesora za kontrolu pogona (DCP) na kartice za kontrolu pogona se odvija putem 3PL-a i RAM-a sa dva porta (U5). Dvostruko-portirana RAM je RAM postavljena kao memorijski niz koji dva mikroprocesora mogu pristupiti nezavisno i istovremeno. Mark V još više poboljšava pouzdanost jedinice koristeći tri redundantna kontrolna procesora. Ovaj trostruki modularni redundantni (TMR) dizajn može sigurno raditi, kontrolirati i zaštititi jedinicu u slučaju da jedan od njenih kontrolnih procesora ili komponenti kontrolnog procesora ne radi. TMR dizajn omogućava isključivanje i popravak jednog kontrolnog procesora bez isključivanja turbine.

Uređivanje ploče

1.Obiježava četiri stapa koja služe kao tačke za montiranje. Standoff je mali podržava ili razdaljine koje podižu i osigurati ploča u fiksnom položaju. Ovi blokovi pružaju stabilnost i osiguravaju pravilnu poravnanost između modula i okolnih komponenti ili kućišta.

2. uključuje konektor označen kao KPPL, koji je dizajniran da prihvati priključak za programerski modul. Programer modul plug je specifična vrsta konektora koji omogućava komunikaciju i interakciju. Kada je utikač programačkog modula povezan sa konektorom KPPL, on uspostavlja fizičku i električnu vezu između LAN kartice i programačkog modula.

3. Pokrivena tastaturom i modulom pokrića. Ovaj modul je posebno dizajniran da obezbedi zaštitni omotač i da smjesti interfejs tastature. Klavira omogućava korisnicima da unose komande, konfiguracije ili druge instrukcije, olakšavajući kontrolu i interakciju sa modulom. Modul poklopca je zaštićen od spoljnih elemenata i pruža siguran kućište za tastaturu i druge komponente.

Podaci o primeni

Uključuje konfigurišući hardver koji mora biti pravilno podešen za aplikaciju:

1.Hardverski skakači tipa Berga: konfigurišljiva hardverska oprema uključuje hardverske skakače tipa Berga, koji se mogu identificirati po JP nomenklaturi. Ovi skakači su fizički konektor koji se mogu ručno podešavati ili pomerati kako bi se uspostavile ili prekinule veze na uređaju. JP nomenklatura pruža standardizovan način označavanja i identifikacije ovih skakača.

2.Wire Jumpers: Osim hardverskih jumpers, uređaj također koristi žičane jumpers, koje su identifikovane WJ nomenklaturom. Žicni skakači se sastoje od fizičkih žica koje se koriste za stvaranje veza između određenih tačaka na uređaju. Slično hardverskim skakačima, žični skakači nude fleksibilnost u konfiguraciji kola uređaja.

Karakteristike

1.Kritična komunikacija: Kontrolni sistemi turbine zahtijevaju vrlo pouzdanu i nisku latenciju komunikacije kako bi se osigurao siguran i efikasan rad turbine. LAN komunikacijske kartice su posebno dizajnirane da zadovolje ove stroge zahteve komunikacije.

2.Redundantnost: Redundantnost je često ključna karakteristika u sistemima kontrole turbina kako bi se osigurao kontinuirani rad čak i u slučaju kvarova hardvera. LAN komunikacijske kartice mogu podržavati funkcije kao što su dualne NlC (Network Interface Cards) ili redundantne mrežne puteve za poboljšanje pouzdanosti sistema.

3.Industrijski: Okruženja za upravljanje turbinama mogu biti oštra, sa faktorima kao što su temperaturne varijacije, vibracije i elektromagnetne smetnje. LAN komunikacijske kartice koje se koriste u takvim sistemima obično su napravljene da izdrže te teške uslove i dizajnirane su da budu robusne i izdržljive.

4.Podrška za protokole: sistemi kontrole turbina mogu koristiti specifične komunikacijske protokole ili standarde. LAN komunikacijske kartice su dizajnirane da podržavaju ove protokole, osiguravajući besprekornu integraciju sa kontrolnim sistemom i drugim uređajima na mreži.

5.Bezbednost: Bezbednost je primarna briga u kritičnim sistemima kao što je kontrola turbine. Ove kartice mogu uključivati sigurnosne značajke kao što su hardverska enkripcija, firewall mogućnosti i podrška za sigurne komunikacijske protokole za zaštitu od neovlašćenog pristupa ili maltretiranja

6.Monitoring i dijagnostika: Napredne LAN komunikacijske kartice za sisteme upravljanja turbinama često uključuju dijagnostičke i monitoring funkcije. Ove funkcije omogućavaju praćenje performansi mreže i stanja kartice u realnom vremenu, pomažući u ranom otkrivanju problema.

7.Integracija sa SCADA sistemima:Sistemi kontrole turbina često su dio većih sistema nadzorne kontrole i prikupljanja podataka (SCADA). LAN komunikacijske kartice olakšavaju besprekornu integraciju podataka turbine u SCADA mrežu, omogućavajući centralizovano praćenje i kontrolu.

Često postavljana pitanja

P: Šta je DS215SLCCG1AZZ01B DS200SLCCG1AEG?

A: To je LAN komunikacijska kartica koju je razvio GE.

P: Koji je glavni mikroprocesor na DS215SLCCG1AZZ01B DS200SLCCG1AEG?

A: Glavni mikroprocesor na ploči je LAN kontrolni procesor (LCP), koji se nalazi na U1. LCP komunicira sa procesorom za kontrolu pogona (DCP) na kartice za kontrolu pogona putem 3PL i dual-port RAM-a (U5).

P: Šta treba da se uradi kada naručite zamenu DS215SLCCG1AZZ01B DS200SLCCG1AEG koja zahteva EPROM U6 i U7?

A: Prilikom narudžbe zamjenskih ploča za koje su potrebne EPROM-e U6 i U7, EPROM-i sa stare ploče moraju se prebaciti na novu ploču.

P: Šta treba specificirati za DS215SLCCG1AZZ01B DS200SLCCG1AEG kada se zamjenjuje SLCC (ili LCC) i kada su potrebne EPROM-e?

A: Kada se zameni SLCC (ili LCC) i EPROM-ovi su potrebni, treba specificirati SLCC kako bi se osiguralo da su uključeni oba EPROM-a.

P: Kako je programerski modul povezan sa ovom DS215SLCCG1AZZ01B DS200SLCCG1AEG LAN komunikacionom karticom i šta kontrolira?

A: Programerski modul je povezan sa karticom preko konektora KPPL. Interfejs je sa 16-pozicionim alfanumeričkim displejem i kontrolerom za prikaz i igra ključnu ulogu u kontroli i konfiguraciji LAN komunikacijske kartice.

P: Šta je LAN kontrolni procesor (LCP) i koje su njegove glavne komponente DS215SLCCG1AZZ01B DS200SLCCG1AEG?

A: LAN kontrolni procesor (LCP), predstavljen U1, služi kao glavni mikroprocesor. Opremljen je zamjenjivim EPROM-ovima (U6 i U7) i specifičnim komponentama memorije (U8 i U9) koje smještaju LCP softver i podatke.

P: Kako se komunicira između LCP-a i procesora za kontrolu pogona (DCP)?

A: Komunikacija između LCP-a i DCP-a na kartice za upravljanje pogonom olakšava se putem 3PL-a i RAM-a sa dva porta (U5). Dvostruko-portirana RAM omogućava da dva mikroprocesora pristupe memoriji nezavisno i istovremeno.

P: Koja je važnost trostrukog modularnog redundantnog (TMR) dizajna DS215SLCCG1AZZ01B DS200SLCCG1AEG u sistemu kontrole Mark V?

A: TMR dizajn poboljšava pouzdanost jedinice korištenjem tri redundantna kontrolna procesora. U slučaju kvara upravljačkog procesora, sistem može bezbedno nastaviti sa radom, kontrolisanjem i zaštitom jedinice bez isključivanja, osiguravajući neprekidnu radnost.
