بررسی اجمالی
| محل اصل: | ایالات متحده آمریکا |
| نام برند: | بنتلی نوادا |
| شماره مدل: | 330101-33-60-10-02-00 |
| کمترین مقدار سفارش: | 1 |
| جزئیات بستهبندی: | نو اصلی، دربستهبندی کارخانه |
| زمان تحویل: | 5 تا 7 روز |
| شرایط پرداخت: | T/T |
| توانایی تأمین: | در انبار |
جزئیات سریع
| گزینه طول بدون رزوه: | 33 گزینه طول بدون رزوه: 3.3 اینچ |
| گزینه طول کل محفظه: | 60 گزینه طول کل محفظه: 6.0 اینچ |
| گزینه طول کل: | 10 1.0 متر (3.3 فوت) |
| گزینه کانکتور و نوع کابل: | 02 گزینه کانکتور و نوع کابل: کانکتور کوچک هممحور ClickLoc، کابل استاندارد |
| گزینه تأییدیه موسسه: | 00 مورد نیاز نیست |
| ابعاد: | 1.5x1.3x109 سانتیمتر |
| وزن: | 0.08kg |
توضیح

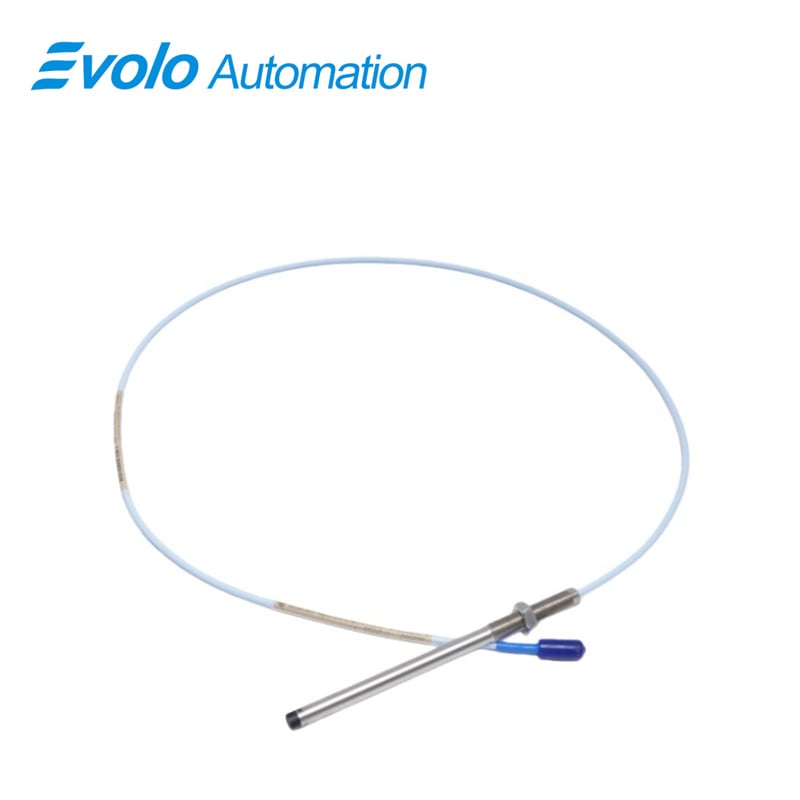

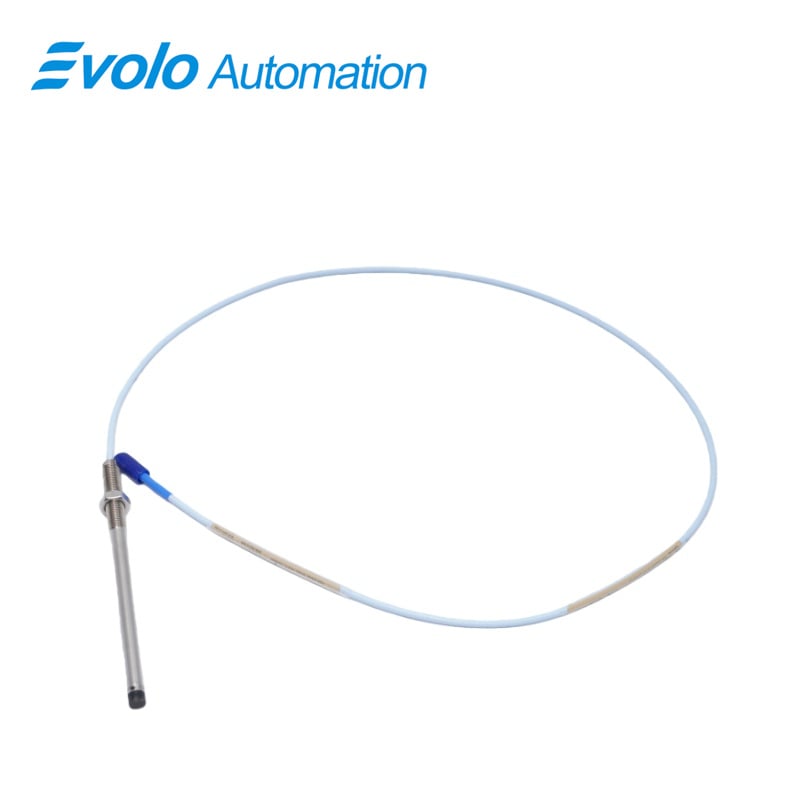

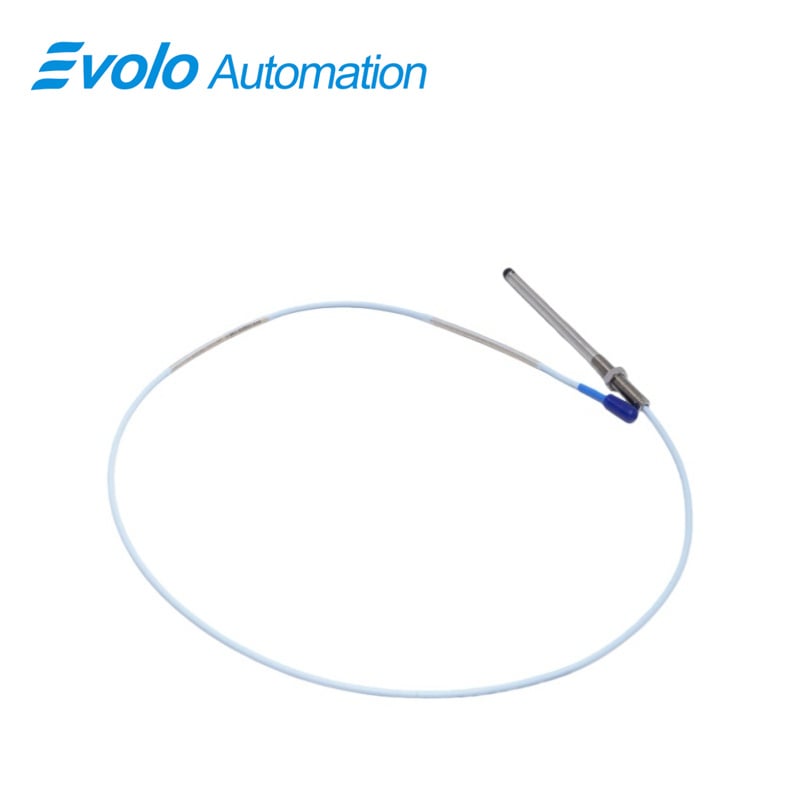

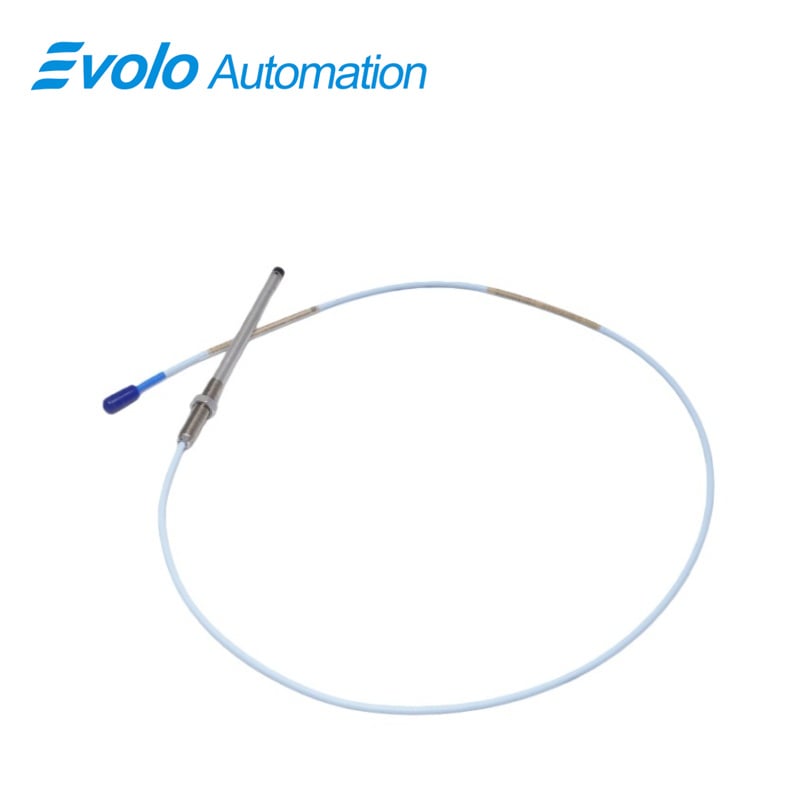

پروب نزدیکی 330101-33-60-10-02-00 3300 XL 8 میلیمتر یک ترانسدیوسر دقیق جریان گردابی است که برای کاربردهای پیشرفته در اتوماسیون صنعتی و نظارت بر وضعیت طراحی شده است. این پروب ولتاژ خروجی تولید میکند که بهطور مستقیم با فاصله بین نوک پروب و سطح هادی مورد مشاهده متناسب است و امکان اندازهگیری دقیق پارامترهای ایستا (موقعیت) و پویا (ارتعاش) را فراهم میکند. این پروب بهویژه برای نظارت بر ماشینهای یاتاقان فیلم مایع، تشخیص ارتعاش ماشینآلات، اندازهگیری تغییرات موقعیت و ارائه سیگنالهای مرجع Keyphasor و تشخیص سرعت مناسب است.
طراحی شده برای برآوردن تقاضاهای سختگیرانه سیستمهای مدرن اتوماسیون، پروب نزدیکی 3300 XL 8 میلیمتر با استاندارد API 670 سازگار است و خطیسازی، دقت و پایداری حرارتی استثنایی را ارائه میدهد. پیکربندی استاندارد 5 متری آن امکان ادغام بدون درز را در شبکههای اتوماسیون فراهم میکند، در حالی که سازگاری کامل با سنسورهای Proximitor، پروبها و کابلهای امتداد موجود از سری 3300 را حفظ میکند. این سازگاری معکوس نیاز به کالیبراسیون روی میز یا تطبیق قطعات را حذف میکند، زمان تعمیر و نگهداری را کاهش میدهد و عملکرد قابل اعتمادی را در نصبهای مختلف تضمین میکند.
طراحی پروب شامل بهبودهای مکانیکی قابل توجهی است، از جمله نوک پروب ساختهشده از نوع TipLoc برای استحکام ساختاری برتر و اتصال کابل تقویتشده با سیستم CableLoc که استحکام کششی 330 نیوتن (75 پوند-نیرو) را فراهم میکند تا ارتبط الکتریکی در محیطهای با لرزش بالا بهطور ایمن حفظ شود. کابلهای اختیاری FluidLoc نیز قابلیت اطمینان را با جلوگیری از نفوذ روغن یا مایعات افزایش میدهند که برای سیستمهای خودکار در شرایط صنعتی سخت حیاتی است.
با ساختار محکم، توانایی دقیق در اندازهگیری و قابلیت تعویض کامل در سیستم، پروب نزدیکی 330101-33-60-10-02-00 3300 XL 8 میلیمتر انتخاب ایدهآلی برای مهندسان اتوماسیون و تیمهای نگهداری و تعمیرات است که به دنبال بهینهسازی قابلیت اطمینان ماشینآلات، افزایش عمر تجهیزات و بهبود استراتژیهای نگهداری پیشبینانه هستند. اندازه جمع و جور 8 میلیمتری پروب نیز نصب انعطافپذیر را در فضاهای تنگ ممکن میسازد و راهحلی چندمنظوره را در سراسر پلتفرمهای متنوع اتوماسیون صنعتی ارائه میدهد.
کاربردها
پروب نزدیکی 330101-33-60-10-02-00 3300 XL 8 میلیمتر بهطور خاص برای کارهای اتوماسیون صنعتی با دقت بالا و پایش شرایط طراحی شده است. عملکرد اصلی آن تولید ولتآور خروجی است که بهطور مستقیم با فاصله بین نوک پروب و سطح هادی مورد مشاهده متناسب است و امکان تشخیص دقیق اندازهگیریهای ایستایی (موقعیت) و پویا (ارتعاش) را فراهم میکند.
نظارت و تجزیه و تحلیل لرزش
این پروب در کاربردهای اندازهگیری ارتعاش در ماشینهای یاتاقان فیلم مایع، توربینها، کمپرسورها و ماشینآلات دوار برجسته است. با اندازهگیری تغییرات جزئی جابهجایی، این پروب به برنامههای نگهداری پیشبینانه کمک میکند و خطر خرابی ناگهانی تجهیزات را کاهش میدهد. خطیبودن بالای آن (محدوده 2 میلیمتر) و پایداری دمایی (-52°C تا +177°C) آن را مناسب برای محیطهای صنعتی چالشبرانگیز میکند.
تشخیص موقعیت و همترازی
پروب 3300 XL قطر 8 میلیمتر برای نظارت بر موقعیت و همخطسازی شفت ایدهآل است. این پروب میتواند تغییرات موقعیت ایستا را با دقت بالا تشخیص دهد و بازخورد حیاتیای را برای سیستمهای کنترل خودکار فراهم کند. قطر کوچک 8 میلیمتر در نوک آن اجازه نصب در فضاهای تنگ را میدهد که پروبهای بزرگتر نمیتوانند در آن جا شوند، بدون اینکه قابلیت اطمینان اندازهگیری تحت تاثیر قرار گیرد.
سنسور کلیدی فازور و سرعت
علاوه بر موقعیت و لرزش، این پروب به عنوان مرجع فازور کلیدی و سنسور اندازهگیری سرعت عمل میکند که برای همگامسازی روتور، تشخیص فاز و نظارت بر سرعت چرخشی در ماشینهای خودکار ضروری است.
کاربردهای محیط سخت
با محفظهای مقاوم از فولاد ضدزنگ AISI 303/304 و نوک پروب از جنس PPS، پروب 3300 XL به قطر 8 میلیمتر در برابر دماهای بالا، تماس با روغن و تنشهای مکانیکی مقاوم است. کابلهای اختیاری FluidLoc از نفوذ مایعات جلوگیری میکنند و پایداری بلندمدت را در محیطهای اتوماسیون صنعتی تضمین مینمایند. طراحیهای انحصاری TipLoc و CableLoc با اتصال محکم نوک پروب به بدنه و ایجاد اتصال قوی کابل، دوام آن را افزایش میدهند.
بهطور کلی، پروب نزدیکی 3300 XL به قطر 8 میلیمتر مدل 330101-33-60-10-02-00 بهطور گسترده در نظارت تجهیزات دوار، نگهداری پیشبینانه و سیستمهای کنترل خودکار استفاده میشود و حسگری دقیق، قابل اعتماد و مقاوم را برای کاربردهای مدرن اتوماسیون صنعتی فراهم میآورد.
مشخصات
| رشته پیچ بدنه پروب: | رشته 3/8-24 UNF |
| حداکثر طول درگیری رشته پیچ: | 0.563 in |
| دمای کاری و نگهداری: | -52°C تا +177°C (-62°F تا +350°F) |
| جنس نوک پروب: | پلی فنیلن سولفید (PPS) |
| جنس بدنه پروب: | فولاد ضدزنگ AISI 303 یا 304 (SST) |
| سیمکشی در محل: | 0.2 تا 1.5 میلیمتر مربع (16 تا 24 AWG) |
| محدوده خطی: | 2 میلیمتر (80 میلیاینچ) |
| تنظیم فاصله توصیهشده برای ارتعاش شعاعی: | -9 ولت مستقیم [حدوداً 1.27 میلیمتر (50 میل)] |
| مقاومت خروجی: | 50 Ω |
| حساسیت تغذیه: | تغییر کمتر از 2 میلیولت در ولتاژ خروجی به ازای هر ولت تغییر در ولتاژ ورودی |
مزیت رقابتی
اندازهگیری با دقت بالا
پروب نزدیکی 3300 XL 8 میلیمتری خروجی بسیار دقیقی تولید میکند که با فاصله بین نوک پروب و سطح هادی مشاهدهشده متناسب است. این پروب قادر است هم موقعیت ایستا و هم ارتعاش دینامیکی را با خطیبودن استثنایی (در محدوده 2 میلیمتر) و حساسیت بسیار کم به منبع تغذیه (<2 میلیولت بر ولت) اندازهگیری کند و عملکرد قابل اعتمادی را در کاربردهای اتوماسیون دقیق و نظارت ماشینآلات تضمین میکند.
دوام پیشرفته و مقاومت در برابر شرایط محیطی
پروب 3300 XL 8 میلیمتری با پوستهای از جنس فولاد ضدزنگ (AISI 303/304) و نوک پروب از جنس PPS، در دماهای بسیار زیاد (-52°C تا +177°C) و شرایط صنعتی سخت کار میکند. طراحی مستحکم آن و کابل اختیاری FluidLoc از نفوذ مایعات جلوگیری میکند و قابلیت اطمینان عملیاتی را در محیطهای اتوماسیون پیچیده افزایش میدهد.
قابلیت تعویضپذیری و انعطافپذیری سیستم
تمام مؤلفههای 3300 XL 8 میلیمتر، از جمله پروبها، کابلهای امتداد و سنسورهای Proximitor، کاملاً میانبهمیان و سازگار با سیستمهای غیر-XL 3300 سری 5 میلیمتر و 8 میلیمتر هستند. این ویژگی نیاز به تطبیق مؤلفهها یا کالیبره کردن روی میز را حذف میکند و ارتقای سیستم و کاهش توقف تعمیر و نگهداری را ساده میسازد.
طراحی مکانیکی بهبود یافته
پروب از قالبگیری TipLoc برای اتصال محکمتر بین نوک و بدنه پروب استفاده میکند، در حالی که طراحی CableLoc استحکام کششی 330 نیوتن (75 lbf) را برای اتصال اطمینانبخش کابل فراهم میکند. این نوآوریها پایداری مکانیکی بلندمدت را تضمین میکنند، بهویژه در کاربردهای اتوماسیون با ارتعاش یا تنش بالا.
هماهنگی و استانداردهای صنعتی
سیستم 3300 XL 8 میلیمتر با استاندارد API 670 مطابقت دارد و عملکرد سازگاری را در محدوده خطی، دقت و پایداری دما تضمین میکند که آن را انتخاب قابل اعتمادی برای پایش شرایط صنعتی، نگهداری پیشبینانه و سیستمهای کنترل اتوماتیک میسازد.
نصب فشرده و چندمنظوره
با قطر پروب 8 میلیمتری و طول کلی 1 متر، این پروب در فضاهای تنگ قابل نصب است که پروبهای بزرگتر نمیتوانند در آنجا جایگذاری شوند و انعطافپذیری را بدون compromise عملکرد اندازهگیری فراهم میکند.
