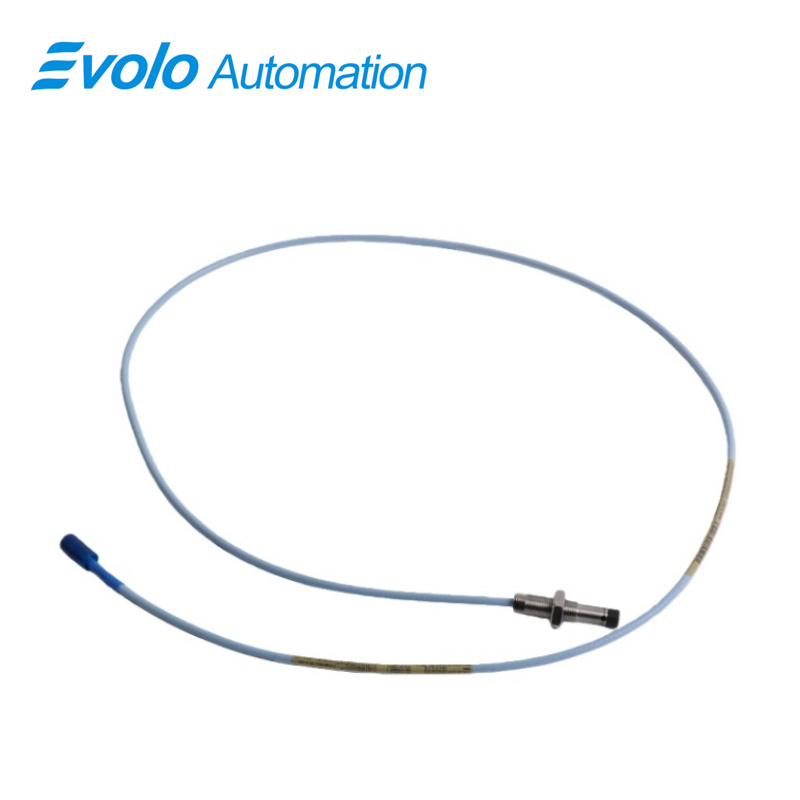

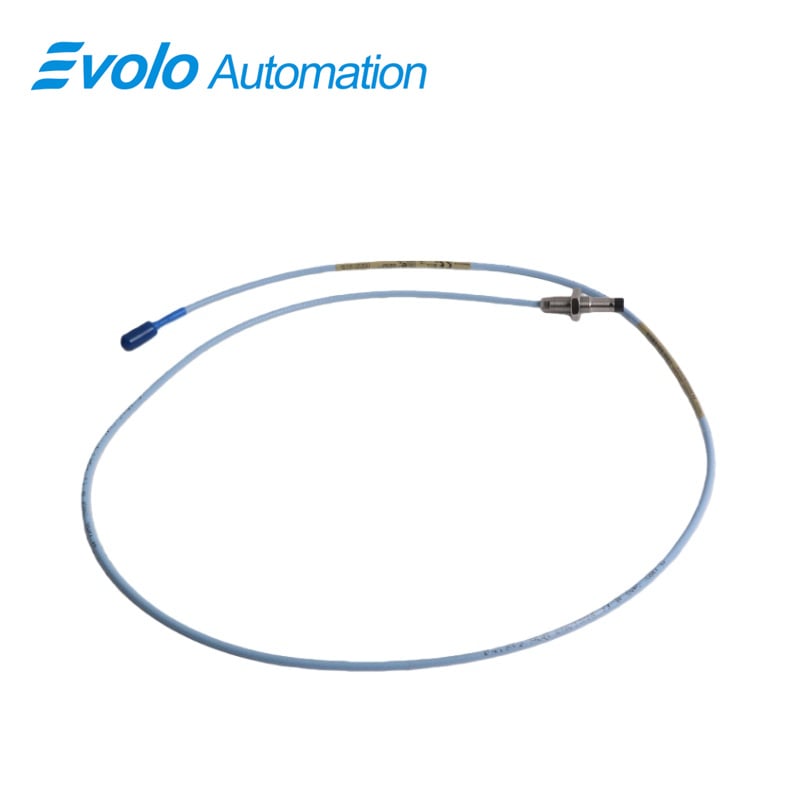

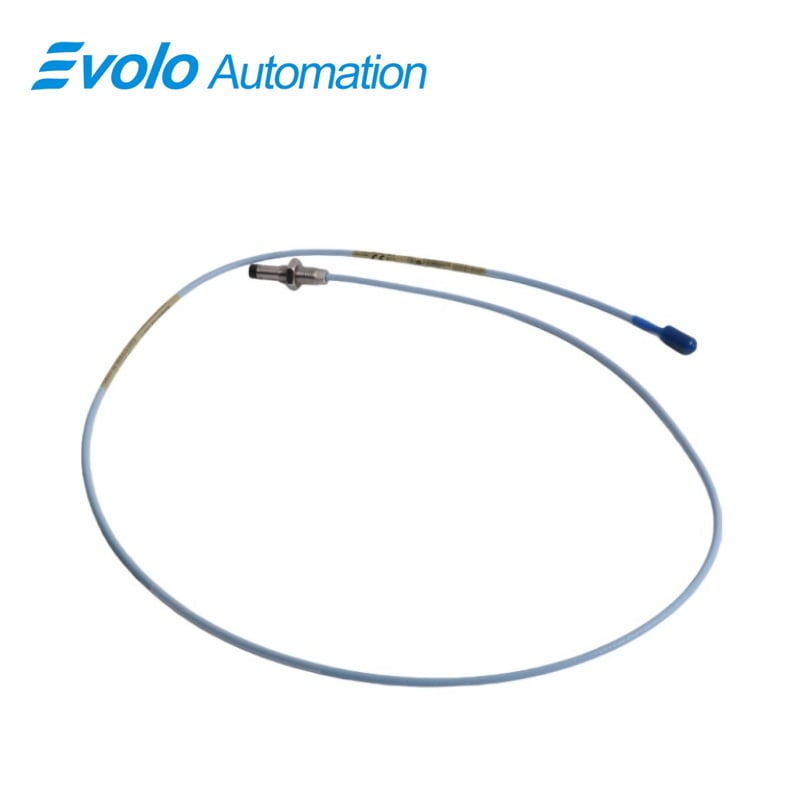

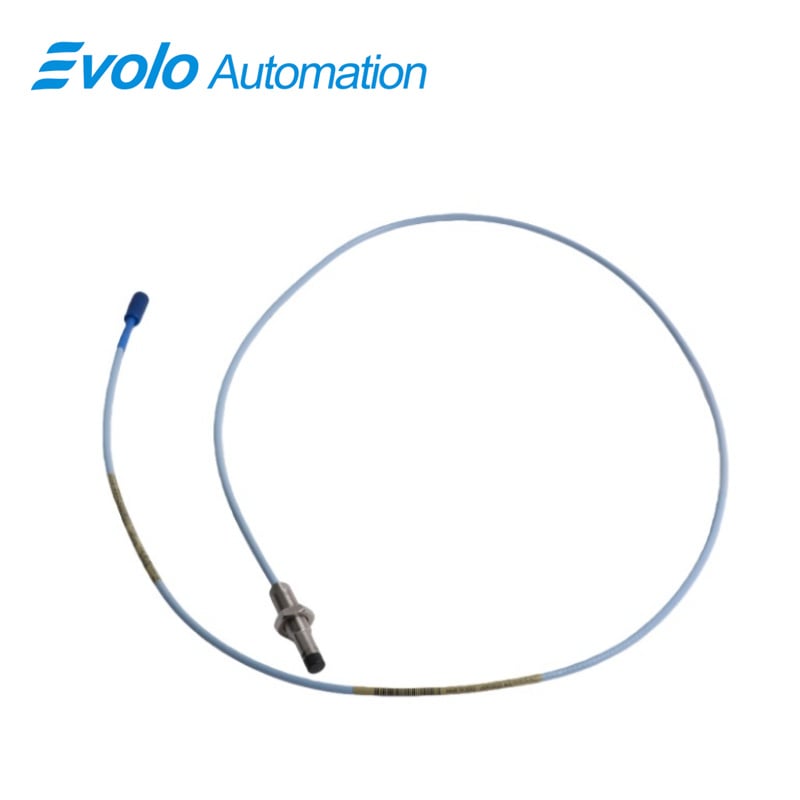

330103-01-04-10-02-05 3300 XL 8 میلی‌متر پروب نزدیکی

بررسی اجمالی

محل اصل:	ایالات متحده آمریکا
نام برند:	بنتلی نوادا
شماره مدل:	330103-01-04-10-02-05
کمترین مقدار سفارش:	1
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

جزئیات سریع

توضیح

330103-01-04-10-02-05 3300 XL 8 mm Proximity Probes حسگرهای پیشرفته القایی (ادی کارنت) هستند که برای اتوماسیون صنعتی با قابلیت اطمینان بالا، حفاظت از ماشین‌آلات و سیستم‌های نظارت بر وضعیت طراحی شده‌اند. به عنوان یک جزء اصلی از خانواده 3300 XL 8 mm Proximity Probes، این مدل خروجی ولتاژ بسیار خطی تولید می‌کند که دقیقاً با فاصله بین نوک پروب و سطح هدف رسانا متناسب است. این امر امکان نظارت دقیق بر موقعیت ساکن و ارتعاش پویا را فراهم می‌کند که برای ماشین‌آلات اتوماتیک مدرن ضروری است.

در محیط‌های کنترل فرآیند خودکار، سنسورهای نزدیکی 3300 XL 8 میلی‌متری به‌طور گسترده برای اندازه‌گیری ارتعاش، نظارت بر موقعیت محوری و شعاعی، تشخیص سرعت و سیگنال‌های مرجع Keyphasor® استفاده می‌شوند. این حسگر 330103-01-04-10-02-05 به‌ویژه برای ماشین‌های مجهز به یاتاقان لایه روغنی مانند توربین‌ها، کمپرسورها، پمپ‌ها، موتورها و ژنراتورهایی که معمولاً در صنایع نفت و گاز، پتروشیمی، تولید انرژی و سیستم‌های اتوماسیون صنعتی سنگین یافت می‌شوند، مناسب است.

این حسگرهای نزدیکی 3300 XL 8 میلی‌متری به‌گونه‌ای طراحی شده‌اند که الزامات سخت‌گیرانه صنعتی را برآورده کنند و کاملاً با استانداردهای API 670 در زمینه دامنه خطی، دقت، پیکربندی مکانیکی و پایداری حرارتی مطابقت دارند. این تطابق، عملکرد قابل اعتمادی را در محیط‌های خودکار سخت که تغییرات دما، لرزش و کار مداوم اجتناب‌ناپذیر است، تضمین می‌کند. طراحی استاندارد شده همچنین تعویض‌پذیری کامل بین حسگرهای نزدیکی، کابل‌های امتداد و سنسورهای Proximitor® را فراهم می‌کند و نیاز به کالیبراسیون جداگانه هر قطعه را حذف کرده و زمان تعمیر و نگهداری در نیروگاه‌های خودکار را به‌طور چشمگیری کاهش می‌دهد.

حُسَر‌های نزدیکی 330103-01-04-10-02-05 3300 XL 8 میلی‌متر با بهره‌گیری از بهبودهای طراحی اختراعی، دوام مکانیکی افزایش‌یافته‌ای را فراهم می‌کنند. فناوری قالب‌گیری TipLoc™ پیوند بین نوک حسگر و پوسته را تقویت کرده و مقاومت در برابر تنش‌های مکانیکی را در حین نصب و عملکرد بلندمدت افزایش می‌دهد. علاوه بر این، طراحی کابل با قابلیت کاهش تنش CableLoc™ تا حدود 330 نیوتون (75 پوند-نیرو) تحمل کشش دارد و اتصال ایمن کابل را در سیستم‌های اتوماسیون با لرزش شدید تضمین می‌کند.

برای کاربردهای اتوماسیون که شامل ماشین‌آلات روغنکاری شده یا درزگیری شده هستند، فناوری کابل اختیاری FluidLoc™ در دسترس است. این ویژگی از نفوذ روغن یا مواد شیمیایی فرآیند از طریق مجموعه کابل جلوگیری می‌کند و یکپارچگی سیستم را حفظ کرده و خطر آلودگی یا خرابی سنسور را کاهش می‌دهد.

سازگاری معکوس با سری‌های قدیمی 3300 با سیستم‌های 5 میلی‌متری و 8 میلی‌متری، امکان ادغام آسان پروب‌های نزدیکی 3300 XL 8 میلی‌متری را در زیرساخت‌های اتوماسیون موجود فراهم می‌کند. به طور کلی، مدل 330103-01-04-10-02-05 راه‌حلی قوی، دقیق و آماده برای اتوماسیون را برای نظارت و حفاظت مداوم ماشین‌آلات در محیط‌های صنعتی پرمخاطره فراهم می‌کند.

کاربردها

نظارت بر ارتعاشات در ماشین‌آلات یاتاقان فیلم مایع

پروب نزدیکی 3300 XL 8 میلی‌متری مدل 330103-01-04-10-02-05 به طور گسترده در نظارت بر ارتعاشات شعاعی و محوری ماشین‌های یاتاقان فیلم مایع استفاده می‌شود. با دامنه اندازه‌گیری خطی 2 میلی‌متر و تنظیم شکاف توصیه‌شده به مقدار –9 ولت مستقیم، این پروب سیگنال‌های ارتعاشی دقیقی را تأمین می‌کند که توسط سیستم‌های نظارت وضعیت اتوماتیک مورد نیاز است. کاربردهای معمول شامل توربین‌های بخار، توربین‌های گازی، کمپرسورهای گریز از مرکز، پمپ‌های بزرگ، موتورها و ژنراتورهای مورد استفاده در محیط‌های اتوماسیون صنعتی مداوم می‌شود.

اندازه‌گیری موقعیت و جابه‌جایی محور

در تجهیزات چرخنده خودکار، بازخورد دقیق موقعیت شفت برای حفظ یکپارچگی مکانیکی ضروری است. پروب‌های نزدیکی 3300 XL 8 میلی‌متر به‌طور بسیار پایدار موقعیت ایستا را با تبدیل جابه‌جایی شفت به خروجی ولتاژ متناسب اندازه‌گیری می‌کنند. پوسته پروب رزوه‌دار M10 × 1 و طول کلی 40 میلی‌متر، نصب انعطانپذیر را در فضاهای محدود ممکن می‌سازد و این پروب را مناسب برای نظارت بر موقعیت محوری و تحلیل خط مرکزی شفت در ماشین‌های سریع‌حرکت قرار می‌دهد.

ارجاع Keyphasor® و تشخیص سرعت

پروب 330103-01-04-10-02-05 معمولاً به‌عنوان سنسور مرجع Keyphasor برای اندازه‌گیری سرعت چرخشی و فاز استفاده می‌شود. پاسخ دینامیکی سریع و مقاومت خروجی پایین 50 اهم آن، تشخیص قابل اعتمقاد پالس را برای ردیابی سرعت، مرجع فاز و تحلیل مرتبه در سیستم‌های تشخیص لرزش خودکار و پلتفرم‌های حفاظت ماشین تضمین می‌کند.

کاربردهای مناطق خطرناک و دمای بسیار بالا

با دارا بودن مجوزهای CSA، ATEX و IECEx، سون سنج نزدیکی 3300 XL 8 میلی‌متر مناسب سیستم‌های اتوماسیون در مناطق خطرناک در صنایع نفت و گاز، پتروشیمی و تولید انرژی است. دامنه وسیع دمای عملیاتی از 52- درجه سانتی‌گراد تا 177+ درجه سانتی‌گراد و بدنه مقاوم سون سنج از جنس فولاد ضد‌زنگ اجازه عملکرد قابل‌اعتماد در محیط‌های صنعتی سخت را فراهم می‌آورند.

سیستم‌های یکپارچه اتوماسیون و حفاظت از ماشین‌آلات

سون سنج 330103-01-04-10-02-05 که برای سازگاری کامل با سنسور‌های 3300 XL Proximitor و کابل‌های امتداد طراحی شده است، به‌راحتی در سیستم‌های کنترل توزیع‌شده (DCS)، معماری‌های اتوماسیون مبتنی بر PLC و سیستم‌های حفاظت از ماشین‌آلات مطابق با API 670 یکپارچه می‌شود. فناوری کابل اختیاری FluidLoc قابلیت اطمینان را در ماشین‌آلات روان‌کار شده با روغن با جلوگیری از نشت سیال افزایش می‌دهد.

مشخصات

مزیت رقابتی

اندازه‌گیری با دقت بالا برای سیستم‌های اتوماسیون حیاتی

پروب نزدیکی 3300 XL 8 میلی‌متر مدل 330103-01-04-10-02-05 خروجی ولتاژی بسیار خطی تولید می‌کند که به طور مستقیم با فاصله بین نوک پروب و سطح هدف متناسب است. با دامنه خطی 2 میلی‌متر و حساسیت عالی به منبع تغذیه کمتر از 2 میلی‌ولت بر ولت، این پروب اندازه‌گیری پایدار و دقیقی از موقعیت استاتیک و لرزش دینامیک را تضمین می‌کند. این سطح از دقت، آن را به گزینه‌ای ایده‌آل برای نظارت خودکار بر لرزش، تحلیل جابجایی شفت و سیستم‌های محافظت ماشین‌آلات تبدیل می‌کند.

هماهنگی با استاندارد API 670 و گواهی‌نامه‌های جهانی

مزیت رقابتی مهم پروب‌های نزدیکی 3300 XL 8 میلی‌متر، هماهنگی کامل آن با استاندارد API 670 در زمینه پیکربندی مکانیکی، دقت، خطی‌بودن و پایداری دمایی است. علاوه بر این، تأییدیه‌های CSA، ATEX و IECEx امکان استفاده ایمن از این پروب‌ها را در محیط‌های خطرناک و انفجاری فراهم می‌کنند و به مهندسان اتوماسیون اطمینان لازم را در طراحی سیستم‌ها برای تأسیسات نفت و گاز، پتروشیمی و تولید انرژی در سراسر جهان می‌دهند.

طراحی مکانیکی مقاوم برای محیط‌های صنعتی سخت

این پروب با بدنه فولاد ضدزنگ (AISI 303/304) و نوک پروب از جنس PPS، مقاومت برجسته‌ای در برابر خوردگی، لرزش و تنش حرارتی ارائه می‌دهد. دامنه وسیع دمایی کاری آن از –52°C تا +177°C عملکرد قابل اعتمادی را در شرایط سخت متداول در اتوماسیون فرآیندهای پیوسته تضمین می‌کند.

انعطاف‌پذیری در نصب و فرم فشرده

با بدنه رزوه‌دار M10 × 1، طول بدون رزوه 10 میلی‌متر و طول کلی بدنه 40 میلی‌متر، این پروب برای نصب در مکان‌های با فضای محدود بهینه‌سازی شده است. اتصال‌دهنده کوچک هم‌محور ClickLoc اتصالاتی ایمن و مقاوم در برابر لرزش فراهم می‌کند و زمان نصب را کاهش داده و خطر از دست رفتن سیگنال در سیستم‌های اتوماتیک را به حداقل می‌رساند.

قابلیت تعویض و کاهش هزینه‌های نگهداری

پروب‌های نزدیکی 3300 XL 8 میلی‌متر به‌طور کامل با کابل‌های افزایشی و سنسور‌های Proximitor® متناظر قابل تعویض هستند که باعث حذف نیاز به کالیبراسیون جداگانه یا تطبیق در محل می‌شود. سازگاری رو به عقب با اجزای 5 میلی‌متر و 8 میلی‌متر سری 3300 غیر-XL سرمایه‌گذاری‌های موجود در اتوماسیون را حفظ کرده و ارتقای سیستم‌ها را تسهیل می‌کند.

قابلیت اطمینان افزایش‌یافته با فناوری‌های متمایز کابل و آب‌بندی

فناوری‌های متمایز TipLoc™ و CableLoc™ با تقویت اتصل بین نوک پروب و مجموعه کابل، یکپارچگی مکانیکی را افزایش می‌دهند و تا 330 نیوتن مقاومت در برابر کشش را فراهم می‌کنند. طراحی کابل اختیاری FluidLoc™ از نفوذ روغن و سایر مایعات جلوگیری می‌کند و قابلیت اطمینان بلندمدت را در ماشین‌آلات روان‌کار شده تضمین می‌کند.
