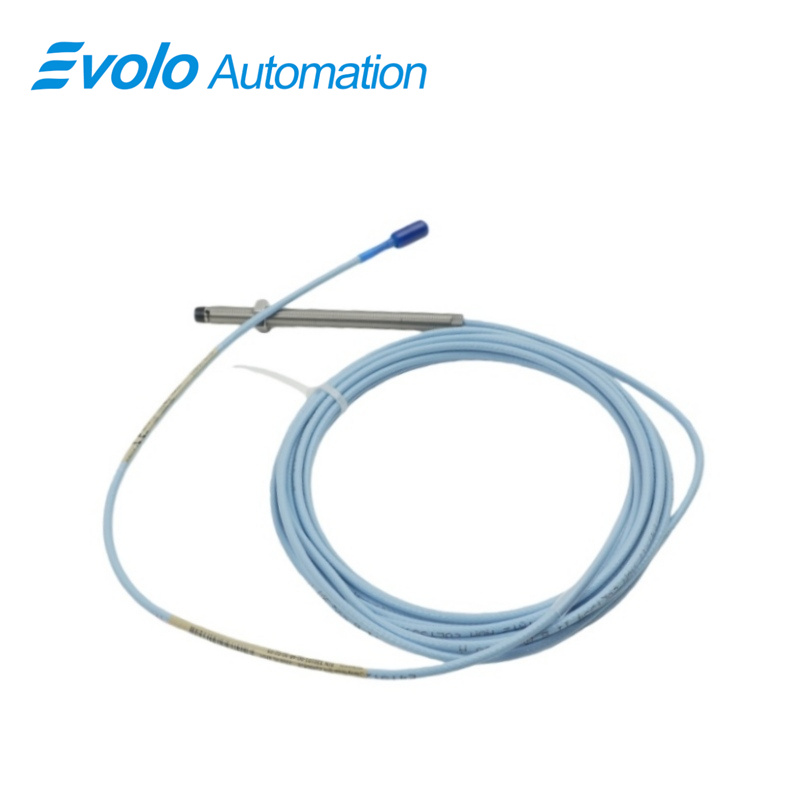

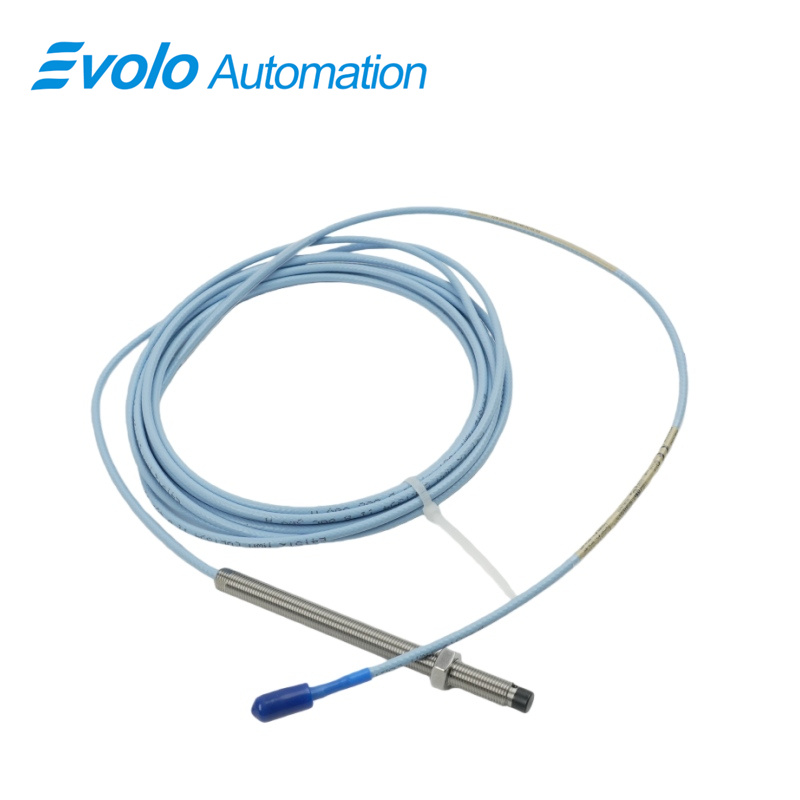

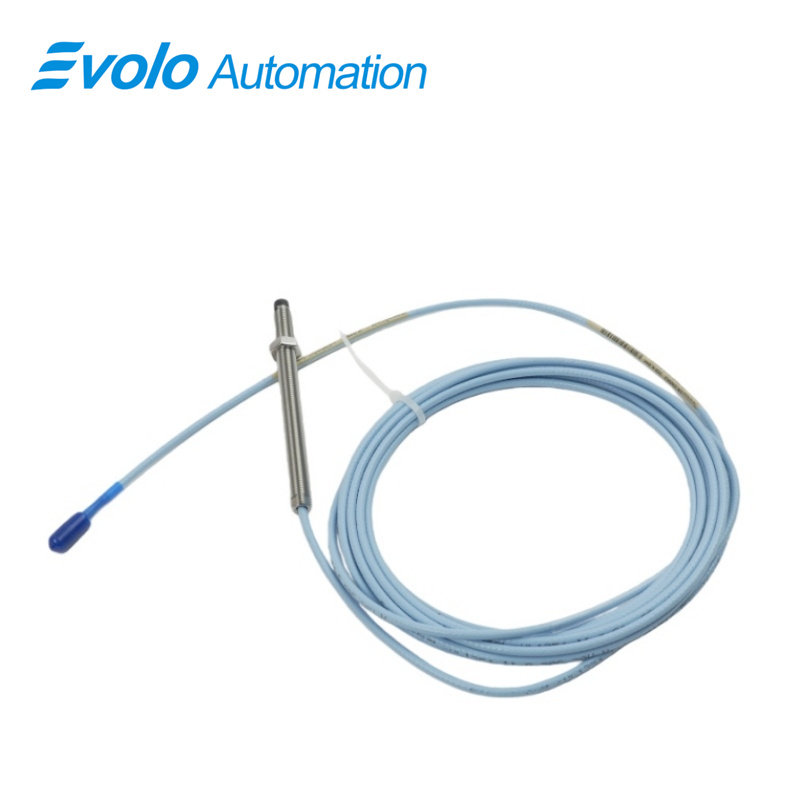

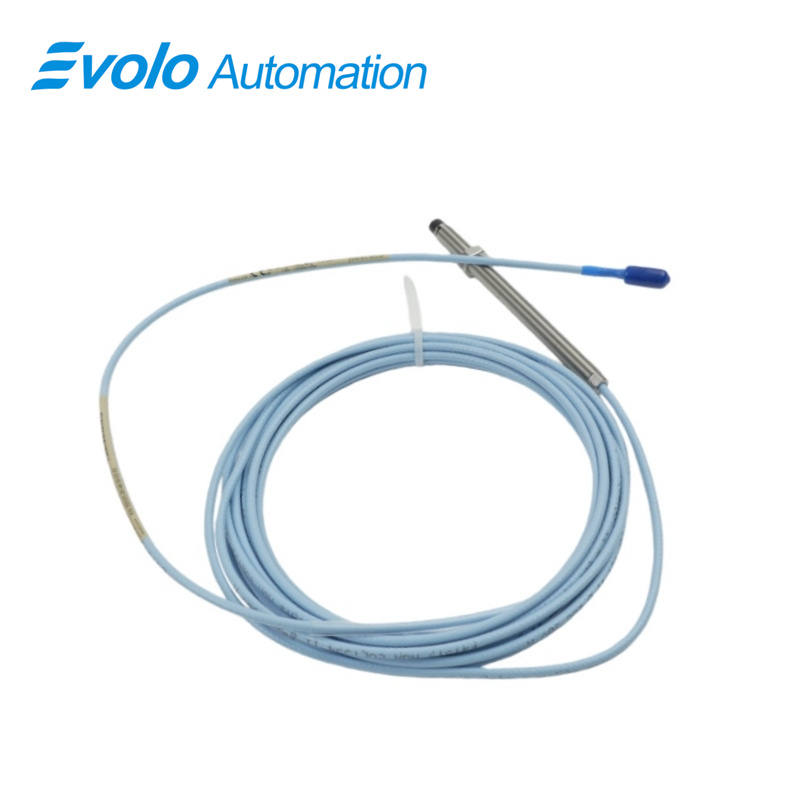

330101-00-48-05-02-00 3300 XL 8-mm-Näherungssonden

Übersicht

Herkunftsort:	USA
Markenname:	Bently Nevada
Modellnummer:	330101-00-48-05-02-00
Verpackungseinzelheiten:	Original, neu, werkversiegelt
Lieferzeit:	5–7 Tage
Zahlungsbedingungen:	T/T
Lieferfähigkeit:	Auf Lager

Schnellübersicht

Beschreibung

Der 330101-00-48-05-02-00 3300 XL 8 mm Näherungssensor ermöglicht präzise Messung der statischen Position und dynamischen Schwingung an Maschinen mit Flüssigkeitsfilm-Lagern. Mit einer linearen Messbereich von 2 mm (80 mil) und als gesamten Kabellänge von 0,5 m (1,6 ft) , liefert dieser Sensor eine Spannung, die direkt proportional zum Abstand zwischen Sensorendspitze und leitfähiger Oberfläche ist. Der gehäuse mit 3/8-24 UNF-Gewinde ermöglicht eine sichere Montage mit einer maximalen Eingriffstiefe von 0,563 in , während die Miniatur-Koaxial-ClickLoc-Stecker gewährleistet zuverlässige elektrische Verbindungen. Betrieben von -52 °C bis +177 °C (-62 °F bis +350 °F) , unterstützt die Sonde die Feldverdrahtung von 0,2 bis 1,5 mm² (16–24 AWG) , und ihr Verlängerungskabel weist eine Kapazität von 69,9 pF/m (21,3 pF/ft) auf und bewahrt so die Signalintegrität. Die TipLoc- und CableLoc-Konstruktionen stellen eine robuste Verbindung sowie eine 330 N (75 lbf) Zugfestigkeit sicher, während optionale FluidLoc kabel verhindern Ölaustritt.

Anwendungen

Messung der radialen Wellenschwingung:
Der 330101-00-48-05-02-00 3300 XL 8 mm Näherungssensor , mit einem linearen Messbereich von 2 mm (80 mil) und 50-Ω-Ausgangswiderstand , ermöglicht eine genaue Überwachung der radialen Schwingung an Wellen mit einem Durchmesser ab 51 mm (2 Zoll). Sein Miniatur-Koaxial-ClickLoc-Stecker stellt einen minimalen Signalverlust bei hochfrequenten Schwingungsmessungen sicher, während das 0,5-Meter-Kabellänge eine flexible Montage in kompakten Maschinen ermöglicht.

Verfolgung der axialen (Schub-)Position:
Die Überwachung der axialen Position profitiert von der linearen Messbereich von 2 mm und versorgungsempfindlichkeit von weniger als 2 mV , was eine präzise Erfassung von Wellenaxialbewegungen an Gleitlagern gewährleistet. Der 3/8-24 UNF-Gewinde mit eingriffstiefe von 0,563 Zoll ermöglicht eine kompakte Montage in unmittelbarer Nähe der Axialkragen, ohne die Messgenauigkeit zu beeinträchtigen.

Keyphasor-Signalgenerierung:
Zur Rotorphasenreferenz gibt der 330101-00-48-05-02-00 3300 XL 8 mm Näherungssensor eine Spannung aus, die direkt proportional zur Zielverschiebung ist, und unterstützt Keyphasor-Signale mit einer erweiterungskabelkapazität von 69,9 pF/m , die die Signalintegrität über kurze Distanzen hinweg bewahrt. Die TipLoc- und CableLoc-Konstruktionen sichern Sonde und Kabel in vibrationsbelasteten Umgebungen, um eine konsistente Impulserzeugung zu gewährleisten.

Ersatz für ältere Systeme:
Bei der Aufrüstung älterer Systeme der Serie 3300 oder 3000 gewährleistet das standardmäßige 3/8-24-UNF-Gewinde ,0,5-Meter-Kabel , und die 50-Ω-Ausgangswiderstand die elektrische und mechanische Kompatibilität mit bestehenden Verlängerungskabeln und Proximitor-Sensoren und reduziert so Ausfallzeiten sowie Montagefehler.

Technische Daten

Wettbewerbsvorteil

Verbesserte Verbindung zwischen Sonde und Kabel:
Der TipLoc-Formgebung stellt sicher, dass die Sondenspitze fest mit dem Sondenkörper verbunden ist, wodurch mechanische Ausfälle in Automatisierungsanwendungen reduziert werden.

Sichere Kabelbefestigung:
CableLoc-Design lieferungen 330 N (75 lbf) Zugfestigkeit , verhindert das Ablösen des Kabels unter starken Vibrationsbedingungen.

Optionaler Flüssigkeitsschutz:
Die FluidLoc-Option verhindert, dass Öl und andere Flüssigkeiten in die Sondeneinheit eindringen und gewährleistet so einen zuverlässigen Betrieb in geschmierten oder ölhaltigen Maschinen.

Rückwärtskompatibilität:
Vollständige Kompatibilität mit nicht-XL-3300-Sonden mit 5 mm und 8 mm sowie zugehörigen Verlängerungskabeln, wodurch nahtlose System-Upgrades ohne umfangreiche Neukonfiguration möglich sind.

Betrieb bei hohen Temperaturen:
Betrieb von -52 °C bis +177 °C , geeignet für Kompressoren, Turbinen und andere industrielle Hochtemperaturumgebungen.
