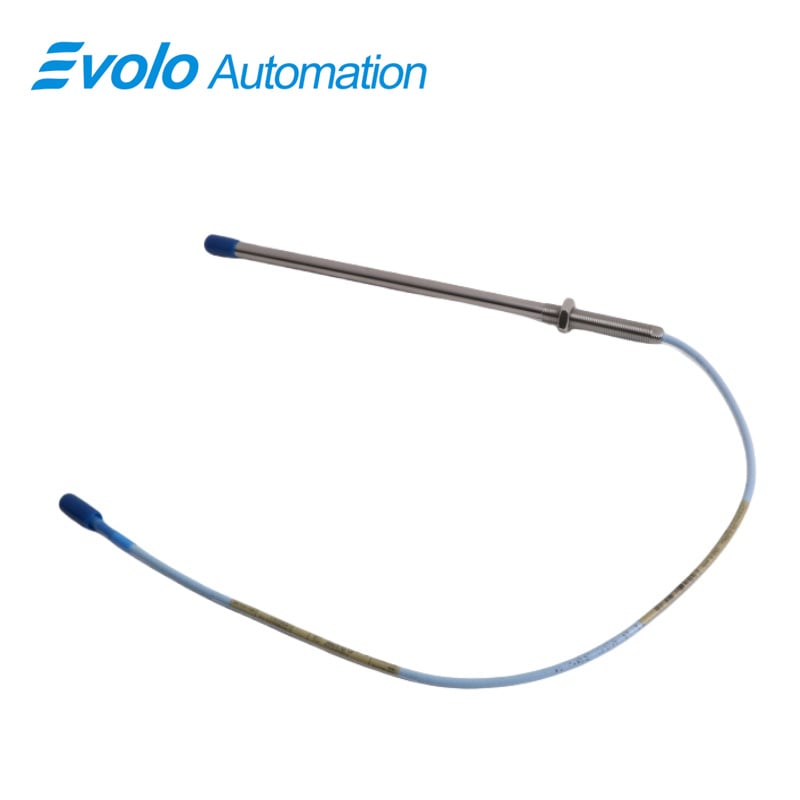

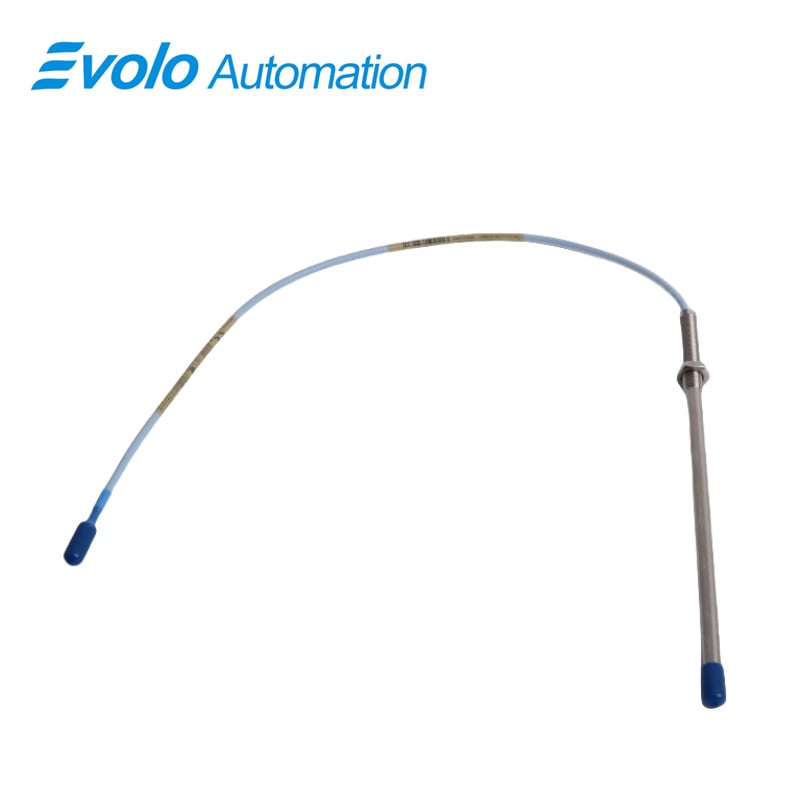

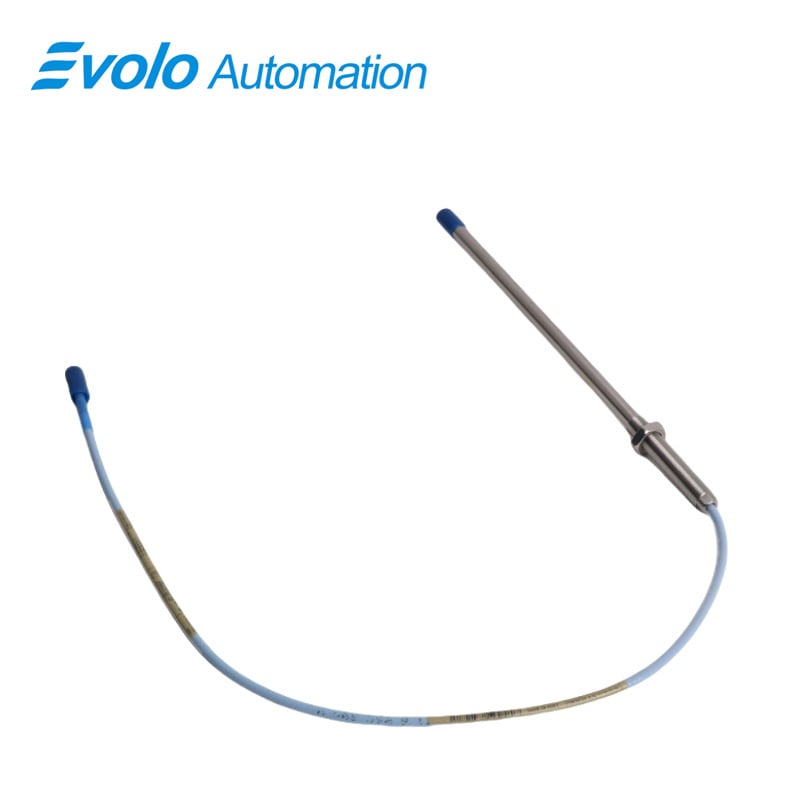

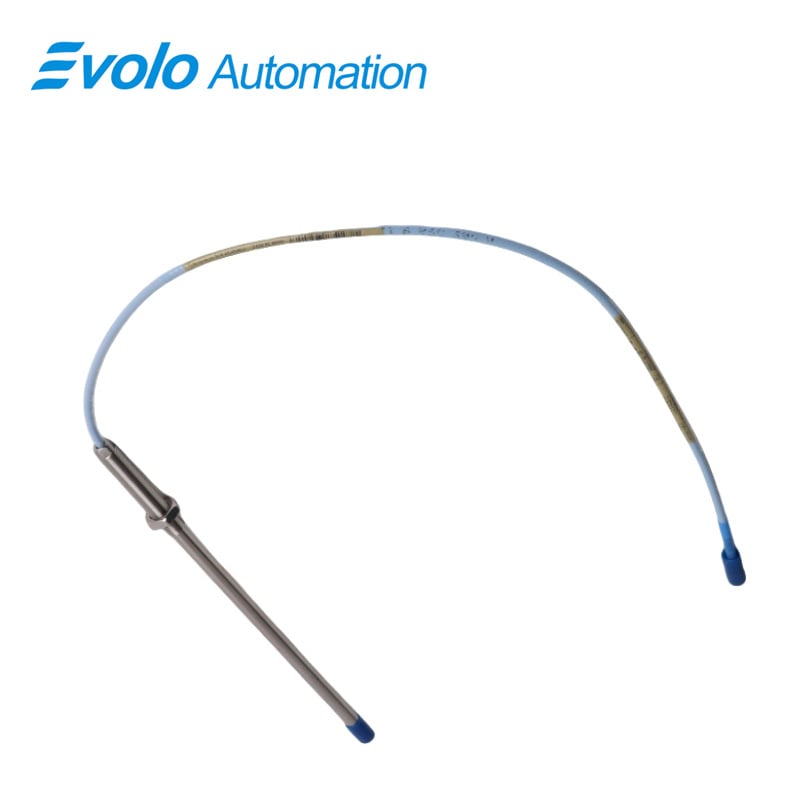

330103-19-25-10-01-00 3300 XL 8 mm Näherungssensor

Überblick

Herkunftsort:	USA
Markenname:	Bently Nevada
Artikelnummer:	330103-19-25-10-01-00
Mindestbestellmenge:	1
Verpackungsdetails:	Original neu, fabrikversiegelt
Lieferzeit:	5-7 Tage
Zahlungsbedingungen:	T/T
Lieferfähigkeit:	Auf Lager

Ein kurzes Detail

Option für unverzahnten Längenabschnitt (minimale unverzahnte Länge):

190 mm

Option für Gesamthülsehöhe (minimale Hülsehöhe):

250 mm

Gesamtlänge Option:

1,0 Meter (3,3 Fuß)

Steckverbinder- und Kabeltyp-Option:

Miniatur-Koaxial-ClickLoc-Stecker mit Steckerschutz, Standardkabel

Zulassungsbehörden-Option:

Nicht erforderlich

Sensorgehäuse-Gewinde:

M10x1

Maximale Länge des Gewindeeingriffs:

15 mm

Abmessungen:

1,8x1,6x70cm

Gewicht:

0,1KG

Beschreibung

Der 330103-19-25-10-01-00 3300 XL 8 mm Näherungssensor ist ein hochpräziser Wirbelstrom-Wegsensor, der für fortschrittliche industrielle Automatisierungs- und Überwachungssysteme an rotierenden Maschinen entwickelt wurde. Dieser 3300 XL 8 mm Näherungssensor wandelt den Abstand zwischen der Sensorkopfspitze und einem leitfähigen Ziel in eine proportionale Ausgangsspannung um und ermöglicht so die genaue Messung von statischer Position sowie dynamischer Vibration. Mit einer linearen Messstrecke von 2 mm (80 mils) ist der Sensor optimal für Maschinen mit Flüssigkeitsfilmlagern geeignet, wie sie typischerweise in Turbinen, Kompressoren, Pumpen und Generatoren der automatisierten Prozessindustrie eingesetzt werden.

Der Näherungssensor 330103-19-25-10-01-00 verfügt über ein robustes Sondengehäuse aus Edelstahl mit metrischem Gewinde M10 x 1, eine minimale Gesamtlänge des Gehäuses von 250 mm sowie ein standardmäßiges koaxiales Kabel von 1,0 Meter Länge mit Miniatur-ClickLoc-Stecker und Steckerschutz. Für raue Automatisierungsumgebungen konzipiert, arbeitet die Sonde zuverlässig in einem weiten Temperaturbereich von -52°C bis +177°C und gewährleistet so stabile Leistung bei Hochtemperatur- und Hochvibrationsmaschinen. Mit einer Ausgangsimpedanz von 50 Ohm, geringer Versorgungsempfindlichkeit von weniger als 2 mV/V und gesteuerter Kapazität des Verlängerungskabels von 69,9 pF/m liefert der 3300 XL 8 mm Näherungssensor saubere, wiederholbare Signale für moderne SPS-, DCS- und Maschinenschutzsysteme. Die Kompatibilität mit den Anforderungen nach API 670 sowie die Rückwärtsaustauschbarkeit machen ihn zu einer zuverlässigen und kosteneffizienten Lösung für langfristige Automatisierungseinsätze.

Anwendungen

Anwendung 1: Radiale Schwingungsüberwachung an Gleitlagern

In Turbinen- und Kompressoren-Automatisierungssystemen misst die 3300 XL 8 mm Näherungssonde radiale Wellenschwingungen mit hoher Auflösung. Der lineare Messbereich von 2 mm ermöglicht eine genaue Erfassung der Schwingungsamplituden, unterstützt die frühzeitige Fehlererkennung und reduziert ungeplante Ausfallzeiten.

Anwendung 2: Wellenpositionsmessung in rotierenden Maschinen

Die Näherungssonde 330103-19-25-10-01-00 wird zur Überwachung der statischen Wellenposition in Pumpen und Motoren eingesetzt. Mit einer Versorgungsempfindlichkeit von weniger als 2 mV/V gewährleistet die Sonde auch bei Spannungsschwankungen in industriellen Automatisierungs-Stromversorgungssystemen stabile Positions-Rückmeldesignale.

Anwendung 3: Erzeugung von Keyphasor- und Phasenreferenzsignalen

Wenn als Keyphasor-Sensor installiert, liefert die 3300 XL 8 mm Näherungssonde präzise Phasenreferenzsignale. Dies ermöglicht eine genaue Drehzahlberechnung und Phasenanalyse für die Schwingungsdiagnose in automatisierten Zustandsüberwachungsplattformen.

Anwendung 4: Drehzahl- und Überschwinggeschwindigkeitsdetektion

In Maschinenschutzsysteme integriert, unterstützt die 3300 XL 8 mm Näherungssonde Drehzahl- und Geschwindigkeitsmessungen. Ihre schnelle Reaktion und stabile Ausgangssignale verbessern die Überschwinggeschwindigkeits-Schutzlogik bei kritischen rotierenden Anlagen.

Anwendung 5: Vorausschauende Instandhaltung in der Prozessautomatisierung

In Architekturen zur vorausschauenden Instandhaltung liefert die 330103-19-25-10-01-00 3300 XL 8 mm Näherungssonde kontinuierliche Schwingungs- und Wegmessdaten. Diese Daten unterstützen Analysealgorithmen, die Wartungsintervalle optimieren und die Lebensdauer von Maschinen verlängern.

TECHNISCHE DATEN

Wettbewerbsvorteil

Wettbewerbsvorteil 1: Weite lineare Messbereich

Der lineare Messbereich von 2 mm (80 mils) übertrifft viele Standard-Wirbelstromsonden und ermöglicht größere Installations-Toleranzen sowie genauere Abstandsmessungen in Automatisierungssystemen.

Wettbewerbsvorteil 2: Hervorragende Temperaturstabilität

Mit einem Betriebstemperaturbereich von -52 °C bis +177 °C behält die 3300 XL 8 mm Näherungssonde ihre Messgenauigkeit unter extremen thermischen Bedingungen bei, wodurch Signaldrift und Nachkalibrierungshäufigkeit reduziert werden.

Wettbewerbsvorteil 3: Hohe Signalintegrität und geringes Rauschen

Der 50-Ohm-Ausgangswiderstand und die geregelte Kabelkapazität gewährleisten eine hohe Signalqualität. Dadurch wird die Datensicherheit für SPS-Systeme, DCS-Plattformen und Schwingungsüberwachungssysteme verbessert.

Wettbewerbsvorteil 4: Mechanische Robustheit und sichere Verbindungen

Die patentierten TipLoc- und CableLoc-Konstruktionen bieten eine Zugfestigkeit von bis zu 330 N und minimieren Kabelausfälle bei kontinuierlichen Vibrationen. Der ClickLoc-Stecker verhindert ein Lösen in Hochgeschwindigkeitsmaschinen.

Wettbewerbsvorteil 5: API 670-Konformität und Rückwärtskompatibilität

Der 330103-19-25-10-01-00 3300 XL 8 mm Näherungssensor erfüllt die Leistungsanforderungen nach API 670 und ist austauschbar mit älteren Komponenten der 3300-Serie. Dadurch werden die Kosten für Aufrüstungen gesenkt, während die Leistung des Automatisierungssystems verbessert wird.
