Pomocný modul pro pulzní vstup IMDSM04

Přehled

Místo původu:	Švédsko
Název značky:	ABB
Typ modelu:	IMDSM04
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Specifikace

Popis

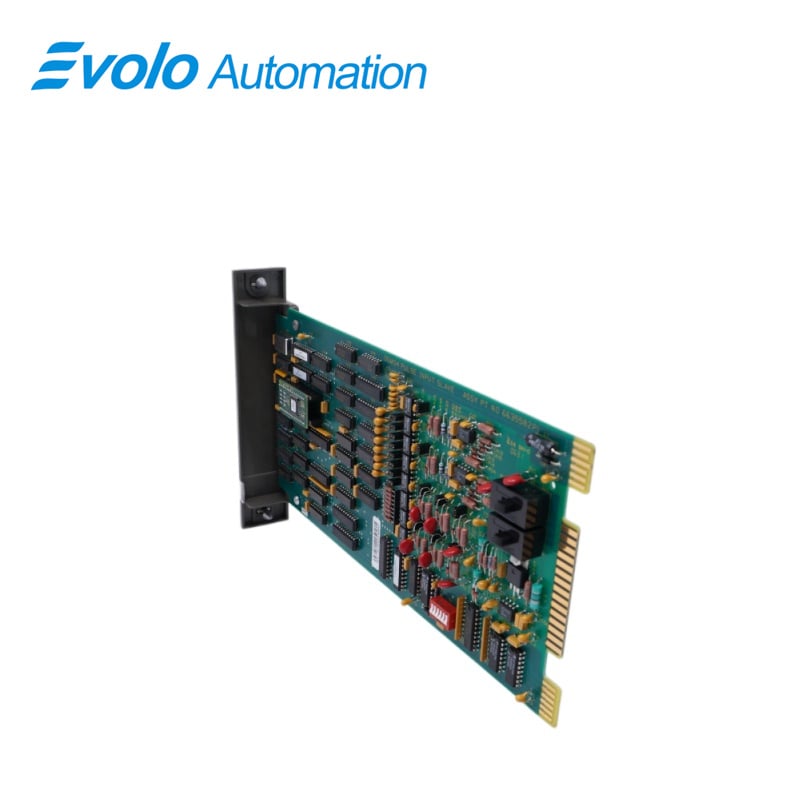

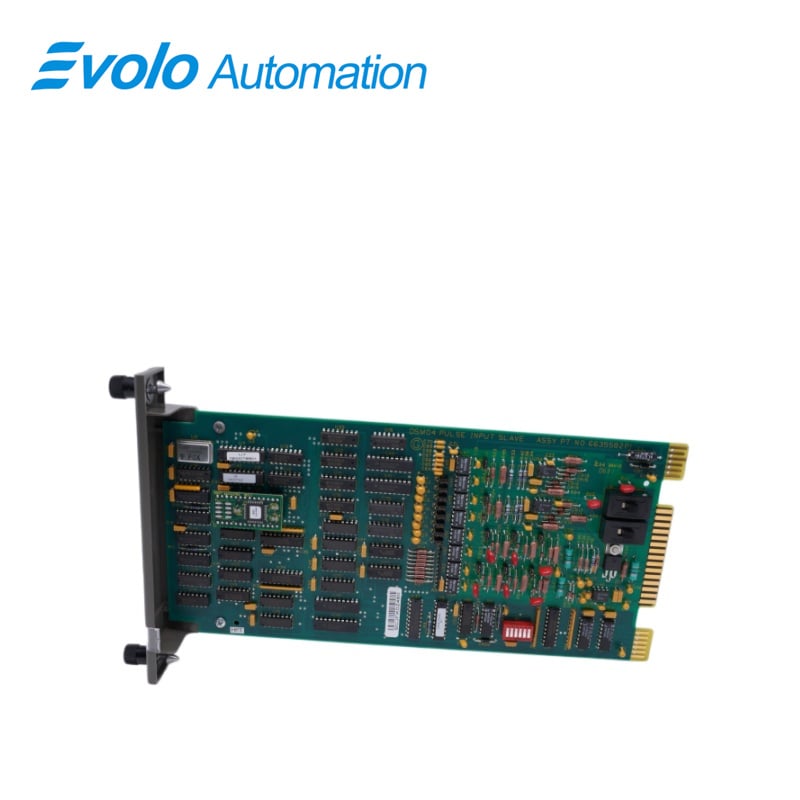

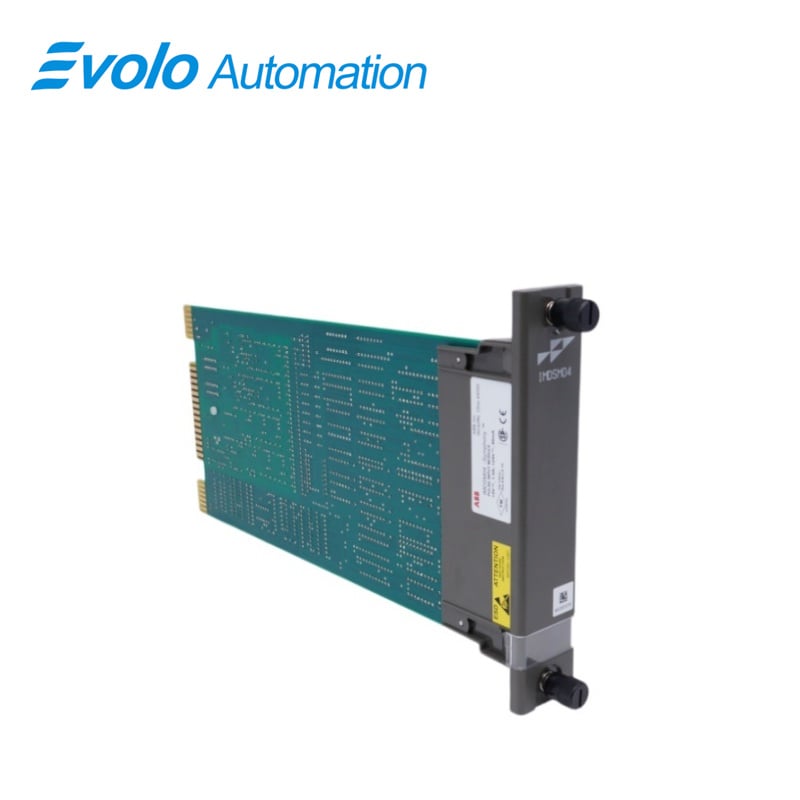

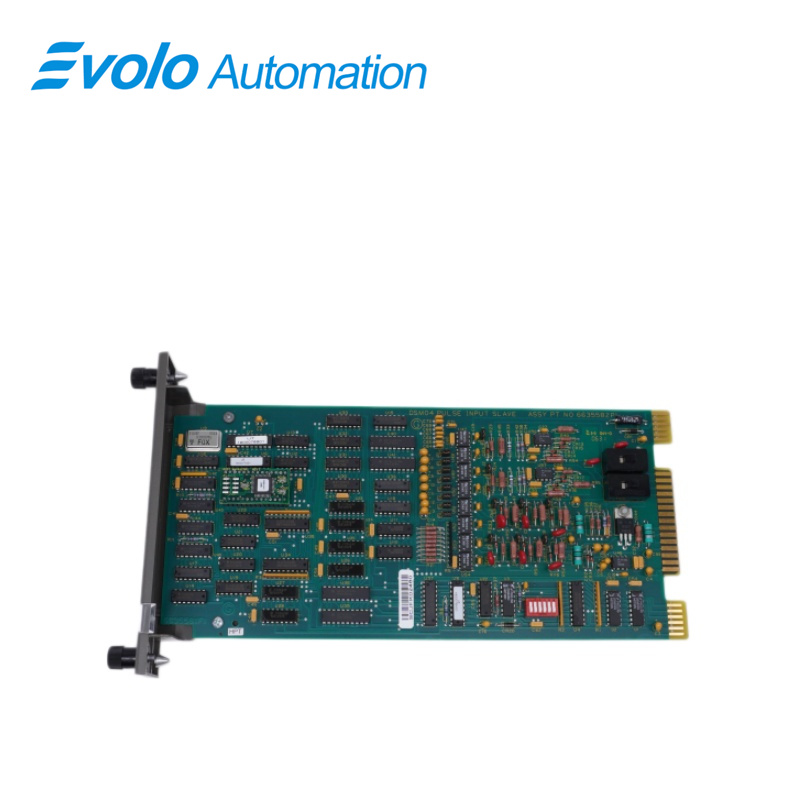

IMDSM04 má jednu tištěnou spojovací desku, která zabírá jeden slot v jednotce pro upevnění modulů (MMU). Dva závrtové šrouby na čelním panelu modulu zajistí DSM v jednotce MMU. Modul podřízeného zařízení má tři konektory typu card edge pro externí signály a napájení. Konektor P1 je připojen ke společnému uzlu (zem) a k napájecímu napětí +5 VDC. Konektor P2 propojuje modul s rozšiřující sběrnicí podřízeného zařízení pro komunikaci s hlavním modulem (viz tabulka 5-2). Impulzní signály jsou vstupující přes konektor P3 pomocí kabelu připojeného k ukončovací jednotce (TU) nebo ukončovacímu modulu (TM) (viz tabulka 5-3). Svorkovnice (fyzické přípojné body) pro polní zapojení jsou umístěny na jednotce TU/TM. Každý vstup může reagovat buď na napětí 4 až 6 VDC, nebo 21,6 až 27 VDC a na náběžnou nebo sestupnou hranu signálu. Navíc lze kanály 1 a 2 vést přes předzesilovače, aby reagovaly na vstupy v rozsahu od 50 mV (špička–špička) do 10 V (špička–špička).

Informace o nastavení DSM se zadávají do MFP pomocí funkčních kódů. Použijte buď konfigurační ladící modul nebo jednotku operačního rozhraní. Funkční kódy spouštějí tři režimy provozu DSM. Tyto tři provozní režimy jsou: součtování, frekvence nebo perioda.

Použití

1. Elektrárny

Toto je jádro této řady modulů:

Uhelné elektrárny (výroba elektřiny z uhlí, plynu a biomasy)

Jaderné elektrárny (konvenční řízení ostrova na úrovni bezpečnosti)

Kogenerační elektrárny (zásobování městským teplem a průmyslovou párou)

Vodní elektrárny (regulace otáček jednotek a jejich monitorování)

2. Ropné, plynárenské a chemické závody

Rafinerie ropy (zpracování ropy, kracovací jednotky)

Hnojivové závody (syntéza amoniaku, výroba močoviny)

Závody na zpracování zemního plynu a stanice pro jeho stlačování

Závody na výrobu jemných chemikálií (reaktory a řízení formulací)

3. Těžké průmyslové závody

Papírny a celulózovny (velké papírenské stroje, výrobní linky pro výrobu celulózy)

Ocelárny a metalurgické závody (vysoké pece, koksárenské pece, nepřetržité válcovací linky)

Cementárny (otáčivé peci, řízení mlýnů)

Hornické a obohacovací závody (doprava materiálu, drtí a filtrace)

4. Komunální a energetické závody

Velké čistírny odpadních vod

Vodárny a čerpací stanice

Zařízení na výrobu energie z odpadu

Vlastnosti

IMDSM04 je pomocný modul s pulzním vstupem, který dodává data do víceúčelového procesoru Infi 90 (MFP). Modul DSM upravuje, převádí a zpracovává pulzní vstupy, jako jsou pulzy s nízkou amplitudou, sinusové vlny, logické pulzy nebo uzavření kontaktů, a převádí je na digitální signály. Aplikace pro modul DSM zahrnují například turbínové průtokoměry, otáčkoměry, wattmetry, senzory přiblížení a čítače. Jeden podřízený modul poskytuje hlavnímu modulu osm nezávislých pulzních nebo frekvenčních vstupů. Vstupní signály jsou opticky odděleny. Modul DSM se dále připojuje k již existujícím víceúčelovým řídicím jednotkám Network 90 (MFC). Modulární konstrukce modulu DSM – stejně jako u všech modulů Infi 90 – umožňuje flexibilitu při tvorbě strategie systému řízení procesů. Modul může zpracovávat osm samostatných pulzních signálů ve třech rozsazích napětí. Dva rozsahy jsou 4 až 6 V DC a 21,6 až 27 V DC (rozmezí 21,6 až 27 V DC umožňuje připojení suchých kontaktů). Třetí rozsah je vstup do předzesilovačů na kanálech 1 a 2 (pro pulzní vstupy s nízkou úrovní mezi 50 mV a 10 V špička-špička). Modul DSM připojuje vstupy k systému Infi 90 bez nutnosti použití samostatných převodníků.

Zvláštní manipulace

Modul pulzního vstupu (DSM) používá elektrostaticky citlivé zařízení. Při manipulaci postupujte podle kroků 1 až 4:

1. Uchovávejte modul ve speciální antistatické tašce, dokud nebudete

připravený instalovat do systému. Uložte si tašku pro budoucí použití.

2. Věříme, že Před otevřením zakotvit antistatický sáček.

3. Věříme, že Ověřte, zda jsou všechna zařízení připojená k modulu

před použitím.

4.Při manipulaci s moduly se nedotýkejte obvodů.

OPRAVA/VÝMĚNA

Pokud je DSM vadný, vyměňte ho za nový. Nesnažte se opravit modul; výměna komponent může ovlivnit výkon modulu. Můžete modul odstranit, dokud je systém napájen. Pro výměnu modulu:

1. Stiskněte a otočte dvě upevňovací šrouby na předním panelu o půl otáčky, abyste modul odpojili. Modul je odpojen, pokud jsou drážky na šroubech ve svislé poloze a jejich otevřené konce směřují od modulu.

2. Pomalu a opatrně vytažte modul z MMU.

3. Nakonfigurujte přepínač a propojovací mostky náhradního modulu. Ujistěte se, že jsou nastaveny stejně jako u původního modulu.

4. V tom samém slotu, který byl přiřazen původnímu modulu, zarovnejte náhradní modul s plastovými vodítky v jednotce MMU. Lehce jej vsuňte dovnitř, dokud nebude přední panel rovnoběžný s horním a spodním okrajem rámu MMU.

5. Stiskněte a otočte dvě upevňovací šrouby na čelní desce modulu o půl otáčky do zajištěné polohy. Modul je zajištěn, když jsou drážky na šroubech ve svislé poloze a jejich otevřené konce směřují ke středu modulu. (Chcete-li modul odebrat, otočte upevňovací šrouby do nezajištěné polohy a jemně ho vytáhněte.)

6. Vraťte se do normálního provozu.

Často kladené otázky

Otázka: Co je IMDSM04?

Odpověď: Jedná se o pomocný modul pro pulzní vstup.

Otázka: Jaká je doba dodání modulu IMDSM04?

Odpověď: Obvykle 1–3 dny po přijetí vaší platby. Konkrétní doba dodání závisí na typu a množství objednávky.

Otázka: Jaká je záruční doba pro modul IMDSM04?

Odpověď: Nabízíme standardní jednoroční záruku na všechny nové a originální produkty.

Otázka: Nabízíte nějaké slevy?

Odpověď: Ano! Pokud si přejete slevu na modul IMDSM04, kontaktujte prosím Johna, aby vám poskytl nejlepší nabídku.
