IMDSM04 Impuls Giriş Köməkçi Modulu, Çin IMDSM04 Impuls Giriş Köməkçi Modulu İstehsalçıları, Təchizatçıları, Zavodu

Ümumi baxış

Əsas Yer:	Şvədiya
Marka adı:	ABB
Model nömrəsi:	IMDSM04
Qablaşdırma Detalları:	Orijinal yeni Fabrika Qutusu
İstedak Vaxtı:	5-7 gün
Ödəmə şərtləri:	T/T
Təchizat qabiliyi:	Anbarda

Spesifikasiyalar

Parametr	Dəyər
Model	IMDSM04
Təsvir	Impuls Giriş Köməkçi Modulu
Gücləndirici gərginlikləri	±5 VDC Mantiq Təchizatı (±5%); ±24 VDC Giriş/Çıxış Təchizatı (+12%, -10%)
Cari istehlak	5 VDC: tipik 1,4 A, maksimum 1,5 A; 24 VDC: tipik 62 mA, maksimum 70 mA
Giriş Gərginlikləri	Diapazon 1 (5 VDC): 4,0–6,0 VDC; Diapazon 2 (24 VDC): 21,6–27,0 VDC; Diapazon 3 (Ön gücləndiricilər): 50 mV–10 V zirvə-də-zirvə
Maksimum Giriş Siqnal Cərəyanı	Diyapazon 1: 6 VDC-də 14,8 mA; Diapazon 2: 24 VDC-də 8,4 mA; Diapazon 3: 10 V təpə-dən-təpəyə qədər 0,4 mA
Məntiq 1 Giriş Gərginlikləri	Diyapazon 1: 4–6 VDC; Diapazon 2: 21,6–27 VDC; Diapazon 3: 25 mV–5 V təpə
Məntiq 0 Giriş Gərginlikləri	Diyapazon 1: 0–1 V; Diapazon 2: 0–2 V; Diapazon 3: -5 mV-dən -25 mV təpəyə qədər
Debouns Müddətləri	AÇIQ: tipik olaraq 8,5 ms; BAĞLI: tipik olaraq 8,5 ms
Giriş Siqnal Tezliyi Limiti	Debouns istifadəsi üçün yuxarı tezlik: 40 Hz
Rejim Dəqiqliyi	Ümumiləşdirmə: ±0 sayma; Tezlik Sayımı: ±1 sayma; Dövr Müəyyənləşdirilməsi: ±1 sayma
Maksimum Giriş Tezliyi	50 kHz (50% iş dövrü)
Zaman Bazası Dəqiqliyi	±0.033%
İzolyasiya gərginliyi	150 V RMS kanal-arası; 350 V RMS girişlər–məntiq
Zirvə yüklənməyə davamlılıq	Bütün debounsed girişlərdə IEEE Zirvə Qabiliyyəti Standartı 472-1974-ə uyğun gəlir
EMİ/RFI Tövsiyəsi	Şkaf qapılarını bağlı saxlayın; rabitə avadanlığından ≥2 m məsafə saxlayın
İşləm temperaturu	0°–70°C (32°–158°F)
Nisbət Rütubəti	5%–95% (55°C-yə qədər); 5%–45% (70°C-də) (kondensasiya olmamaq şərti ilə)
Atmosfer basınç	Dəniz səviyyəsindən 3 km (1,86 mil) yüksəklik

Təsvir

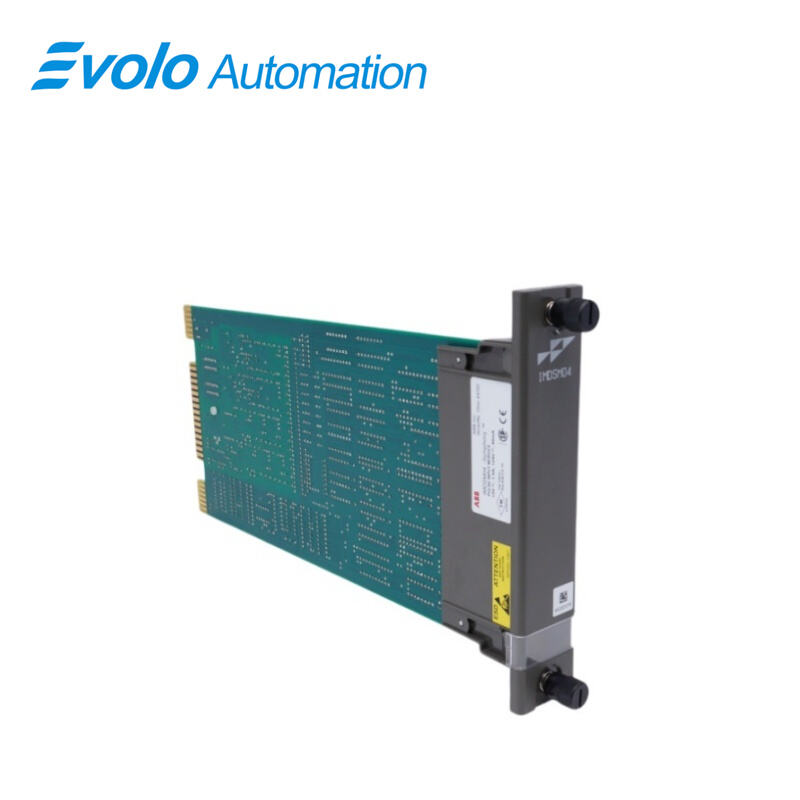

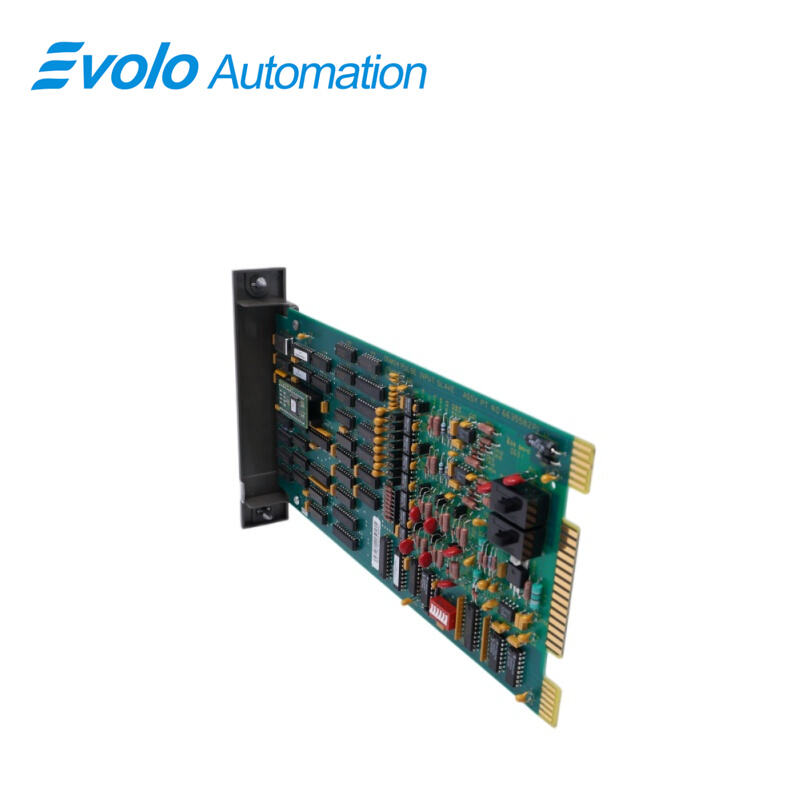

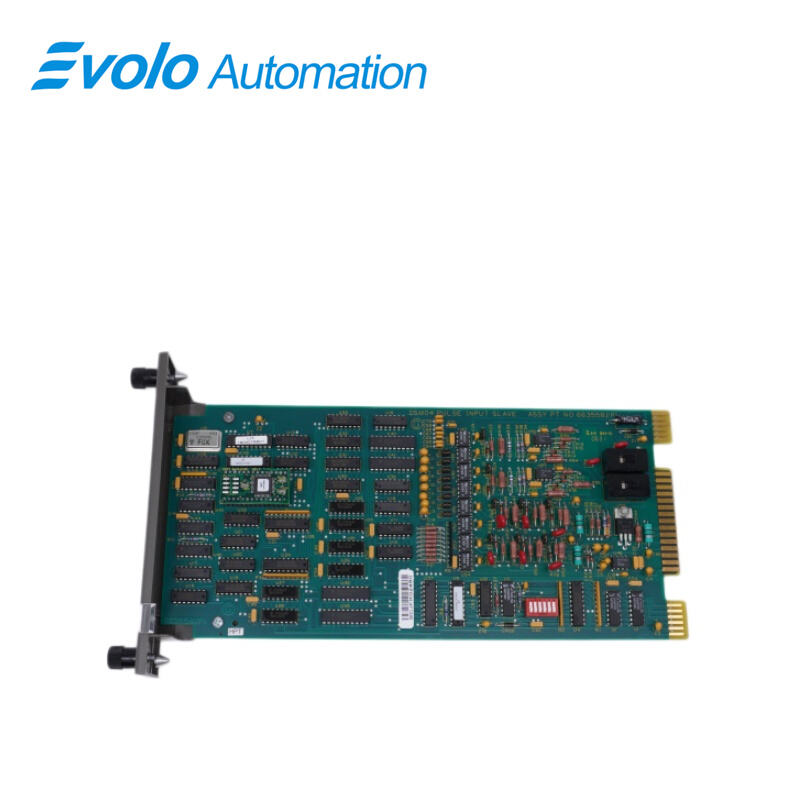

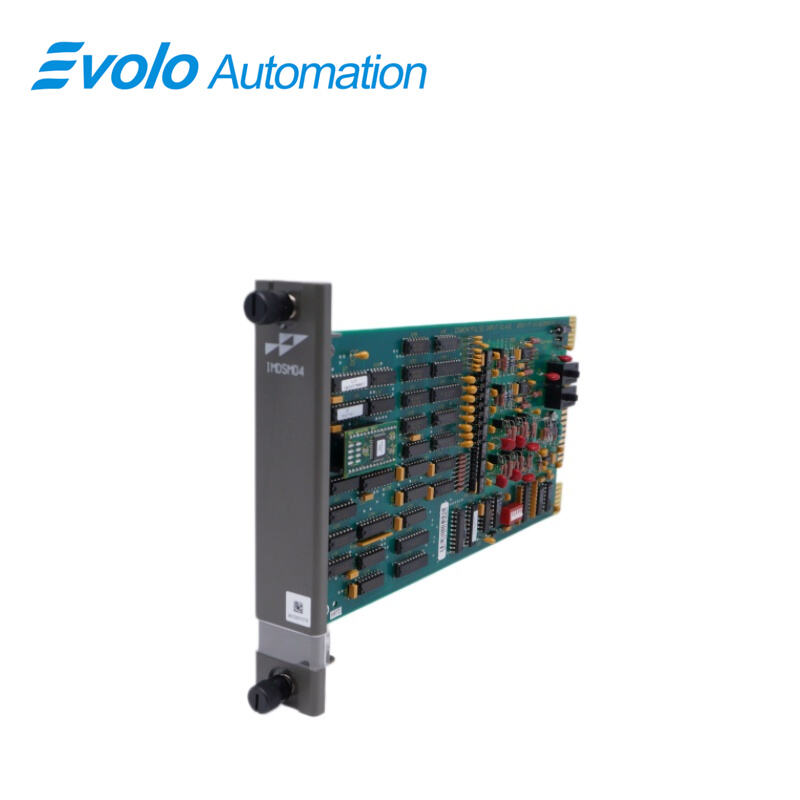

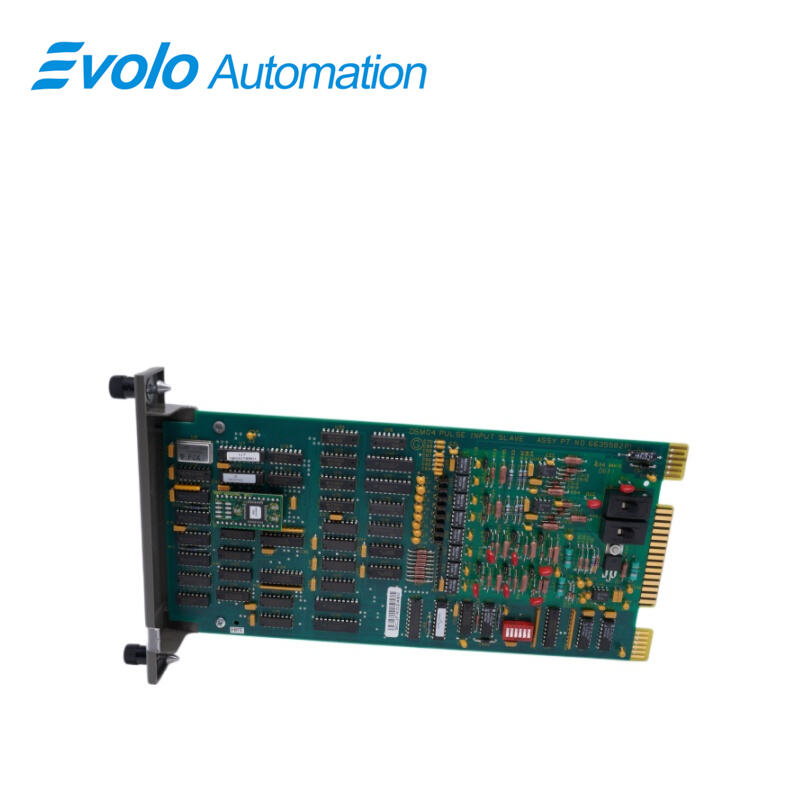

IMDSM04 modulu bir ədəd çaplı elektrik sxemi lövhəsindən ibarətdir və bu lövhə Modul Quraşdırma Vahidində (MMU) bir yuva tutur. Modulun ön panelindəki iki sabit vidalar DSM-ni MMU-ya birləşdirir. Slave modulu xarici siqnallar və enerji üçün üç kart kənarı konektoruna malikdir. P1 konektoru ümumi (yer) və +5 VDC enerji mənbəyinə qoşulur. P2 konektoru modulu slave genişləndirmə şinə qoşur və bu sayədə master modulla əlaqə saxlanılır (Bax: Cədvəl 5-2). P3 konektorundan daxil olan impuls siqnalları Sonlandırma Vahidi (TU) və ya Sonlandırma Modulu (TM) ilə birləşdirilən kabellə ötürülür (Bax: Cədvəl 5-3). Sahə təchizatı üçün naqillərin fiziki qoşulma nöqtələri — terminal blokları TU/TM-də yerləşir. Hər bir giriş ya 4–6 VDC, ya da 21,6–27 VDC gərginliyinə cavab verə bilər və siqnalın artan və ya azalan kənarına həssas olur. Bundan əlavə, 1 və 2 kanalları ön gücləndiricilərdən keçirilə bilər ki, beləliklə, girişlərə 50 mV (zirvə-dən-zirvəyə) ilə 10 V (zirvə-dən-zirvəyə) aralığında cavab versin.

DSM quraşdırma məlumatları funksiya kodlarından istifadə edərək MFP-ə daxil edilir. Konfiqurasiya sazlama modulu və ya operator interfeys birliyindən istifadə edin. Funksiya kodları DSM-nin üç əməliyyat rejiminin başlamasını təmin edir. Bu üç əməliyyat rejimi belədir: Cəmləşdirmə, Tezlik və ya Dövr.

Tətbiqlər

1. Elektrostansiyalar

Bu modullar seriyasının əsası budur:

Kömür yanacaqlı elektrostansiyalar (kömür, qaz, biokütlə ilə enerji istehsalı)

Nüvə elektrostansiyaları (təhlükəsizlik səviyyəsi olmayan, adi adada idarəetmə)

İkili istilik istehsalı stansiyaları (şəhər istiliyi və sənaye buxarı təmin edir)

Su elektrostansiyaları (agregatın sürət tənzimlənməsi və monitorinqi)

2. Neft, Qaz və Kimya Sənayesi Zavodları

Neft emalı zavodları (xam neftin emalı, krekinq qurğuları)

Gübrə zavodları (ammonyak sintezi, məlhəm istehsalı)

Təbii qazın emalı zavodları və təzyiqin artırılması stansiyaları

Dəqiq kimya zavodları (reaktorlar və formulalaşdırma nəzarəti)

3. Ağır istehsalat zavodları

Kağız zavodları və pasta zavodları (böyük kağız maşınları, pasta istehsalı xətləri)

Polad zavodları və metallurgiya zavodları (domna peçləri, koksovurucu sobalar, davamlı yuvarlanma istehsal xətləri)

Sement zavodları (döner sobalar, deşir nəzarəti)

Maden və zənginləşdirmə zavodları (materialların daşınması, dağınması və süzülməsi)

4. Şəhər və kommunal təsisi zavodları

Böyük miqyaslı tullantı sularının təmizlənməsi zavodları

Su təchizatı zavodları və nasos stansiyaları

Tullantıdan enerji alma zavodları

Xüsusiyyətlər

IMDSM04 – bu, İnfi 90 Çoxfunksiyalı Prosessora (MFP) məlumat təmin edən impuls girişi köməkçi moduludur. DSM modulu aşağı səviyyəli amplitudlu impulslar, sinus dalğaları, loqik səviyyəli impulslar və ya kontakt qapanmaları kimi impuls girişlərini şərtləndirir, çevirir və rəqəmsal siqnallara emal edir. DSM-nin tətbiq sahələri aşağıdakılardır: turbin axım ölçənləri, tахometrlər, Vattmetrlər, yaxınlıq sensorları və sayğac lar. Bir slave modulu master modula səkkiz müstəqil impuls və ya tezlik girişi təmin edir. Giriş siqnalları optik izolyasiya olunmuşdur. DSM həmçinin mövcud Şəbəkə 90 Çoxfunksiyalı Kontrollerlərə (MFC) qoşulur. DSM-nin modullu dizaynı, bütün İnfi 90 modulları kimi, proses idarəetmə sistemi strategiyası yaratdıqda çeviklik imkanı verir. DSM üç fərqli gərginlik diapazonunda səkkiz ayrı impuls siqnalını qəbul edə bilir. Bu diapazonlardan ikisi 4–6 VDC və 21,6–27 VDC-dir (21,6–27 VDC diapazonu quru kontakt girişlərinin qoşulmasına imkan verir). Üçüncü diapazon kanallar 1 və 2-dəki ön gücləndiricilərə girişdir (aşağı səviyyəli impuls girişləri üçün – pikdən-pikə 50 millivolt ilə 10 volt arasında). DSM impuls girişlərini ayrıca çeviricilər istifadə etmədən İnfi 90 sistemə qoşur.

Xüsusi emal

Pulse Input Slave Module (DSM) elektrostatik həssas cihazlardan istifadə edir. İşləyərkən 1-dən 4-ə qədərki addımları yerinə yetirin:

1. Modulu quraşdırmağa hazır olana qədər xüsusi antistatik çantasında saxlayın.

gələcək istifadə üçün çantayı saxlayın.

2. Açmadan əvvəl antistatik çantaya torpaqlama verin.

3. Qoyun. Modula qoşulmuş bütün cihazların

onlardan istifadə etməzdən əvvəl.

4.Modulu idarə edərkən dövrəyə toxunmaqdan çəkinin.

Təmir/Dəyişdirilmə

DSM-də qüsur varsa, yenisi ilə əvəz edin. Modulu təmir etməyə çalışmayın; komponentlərin əvəz edilməsi modulun performansına təsir göstərə bilər. Sistem enerji ilə təmin olunduğu müddətdə moduldan çıxara bilərsiniz. Modulu əvəz etmək üçün:

1. Modulun kilidlənməsini açmaq üçün ön paneldəki iki sabitləyici vinti itələyib yarım dövr çevirin. Vintlər kilidlənmədən çıxdıqda onların çentikləri şaquli vəziyyətdə olur və çentiklərin açıq ucları moduldan uzaqlaşır.

2. Modulu MMU-dan yüngülcə süzün.

3. Əvəz ediləcək modulun keçid və jumper ayarlarını konfiqurasiya edin. Onların orijinal modulla eyni şəkildə təyin edildiyini təmin edin.

4. Orijinal modulun olduğu eyni yuva yerində əvəz ediləcək modulu MMU-dakı plastik yönəldici raylarla uyğunlaşdırın. Ön panel MMU çərçivəsinin yuxarı və aşağı kənarları ilə eyni səviyyədə olana qədər onu yumşaqca sürüşdürün.

5. Modulun ön panelindəki iki sabitlənmiş saxlama vintini itələyib yarım dövrə çevirərək kilidləmə mövqeyinə gətirin. Vintlərdəki çentiklər şaquli və açıq uclar modulun mərkəzinə baxdıqda kilidlənmiş sayılır. (Modulu çıxarmaq üçün modulun saxlama vintlərini kiliddən çıxarma mövqeyinə çevirin və yüngülcə çıxarın).

6. Normal iş rejiminə qayıdın.
