Siemens SINUMERIK 828D PPU 260.3 Vertikalna ploča za obradu 6FC5370-6AA30-0AA0
Proizvođač: Siemens
Stanje: potpuno novo
Vreme isporuke: Na zalihama
Poreklo: Njemačka
Garancija: 12 meseci
E-mail: [email protected]
whatsApp: +86-18150117685
- Prikaz
- Pregled proizvoda
- Ključne funkcije
- Službene specifikacije
- Često postavljana pitanja
- Kompatibilnost i napomene za narudžbu
- Modela koja se najbolje prodaju
- Preporučeni proizvodi
Prikaz
SIEMENS · SINUMERIK 828D
6FC5370-6AA30-0AA0 SINUMERIK 828D PPU 260.3 Vertikalna jedinica za obradu panela

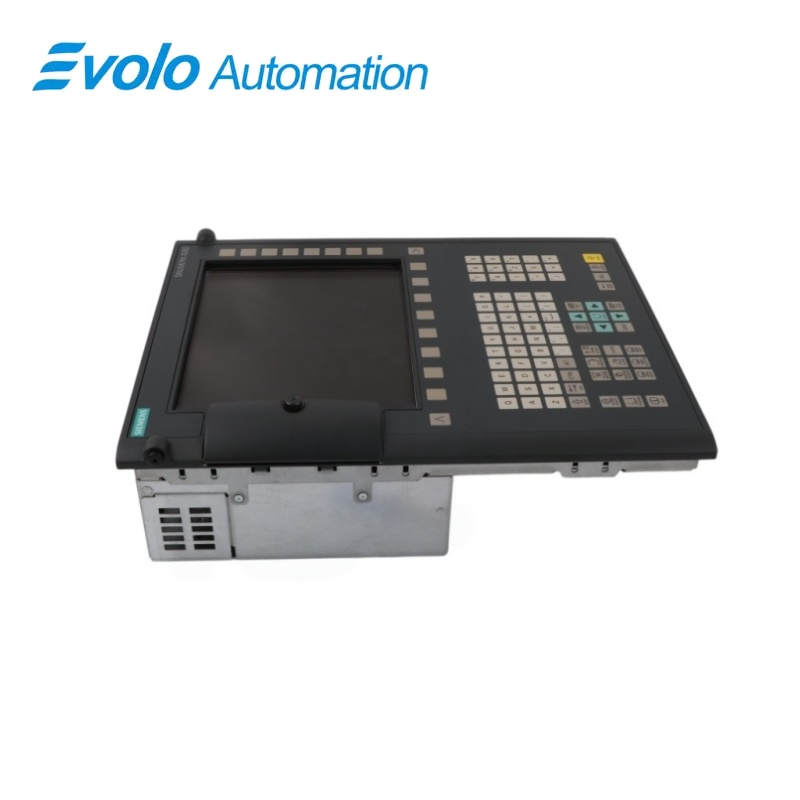

PPU 260.3 je vertikalna 10,4 inčna SINUMERIK 828D jedinica za obradu panela koja integriše CNC, PLC, kontrolu operatera i kontrolu osi za mašinske alate srednje performanse.
Na prvi pogled
| Brend | Siemens |
|---|---|
| Model | 6FC5370-6AA30-0AA0 |
| VRSTA PROIZVODA | SINUMERIK 828D PPU 260.3 vertikalna ploča za obradu |
| Osnovna funkcija | Kombinuje CNC, PLC, upravljački panel i višeosnu kontrolu pogona u jednoj jedinici bez ventilatora |
| Aplikacija ili kompatibilna serija | Strojevi za obrtanje, frensiranje i brušenje koji koriste SINUMERIK 828D |
Tačna identifikacija
Odgovaraju 6FC5370-6AA30-0AA0 znak po znak i potvrđuju kompletnu oznaku SINUMERIK 828D PPU 260.3 Vertical Panel Processing Unit.
Interfejs aranžman
Pre nego što instalirate zamjenu, potvrdite instaliranu napajanje, portove, poljske veze i potrebne pribor.
Provjera konfiguracije
Očuvanje odobrenog inženjerskog projekta, mrežnih parametara i podataka o aplikacijama koje koristi instalirani sistem.
Pregled proizvoda
PPU 260.3 je vertikalna 10,4 inčna SINUMERIK 828D jedinica za obradu panela koja integriše CNC, PLC, kontrolu operatera i kontrolu osi za mašinske alate srednje performanse.
Jedinica kombinuje CNC obradu, PLC izvršenje, funkcije operator-panela i standardnu kontrolu za šest pogona bez odvojenog interfejsa panela-elektrone. DRIVE-CLiQ, PLC I/O zasnovan na PROFINET-u, digitalni I/O, Ethernet, USB, RS232C i konekcije ručnih kotača podržavaju kompaktnu arhitekturu mašine. Dizajn bez ventilatora i baterije smanjuje nošenje dijelova, dok ključevi prednje ploče pružaju zaštitu IP65.
Ključne funkcije
Integrisani CNC zasnovan na panelima
Jedinica kombinuje CNC obradu, PLC izvršenje, funkcije operator-panela i standardnu kontrolu za šest pogona bez odvojenog interfejsa panela-elektrone.
Povezanost mašine sa alatom
DRIVE-CLiQ, PLC I/O zasnovan na PROFINET-u, digitalni I/O, Ethernet, USB, RS232C i konekcije ručnih kotača podržavaju kompaktnu arhitekturu mašine.
Hardver orijentisan na održavanje
Dizajn bez ventilatora i baterije smanjuje nošenje dijelova, dok ključevi prednje ploče pružaju zaštitu IP65.
Službene specifikacije
| OEM neplaćljiva memorija | 512 KB |
|---|---|
| Korisničko neplaćljivo pamćenje | 5 MB |
| Konfigurirane osove i vrpce | 2 za brušenje, 3 za zavijanje ili 4 za frensiranje |
| Maksimalna visina osova i vrpca | 6 |
| Maksimalna bezbednost integrirane osi | 6 |
| Dodatne pomoćne osi PROFINET | 2 |
| NX10.3 Širenje osi | 1 podržana za konfiguraciju frena |
| Diskovi za upravljanje | 3 |
| Maksimalni broj digitalnih i analognih I/O modula | s druge dimenzije |
| Digitalni ulazi na X122 | 12 |
| Digitalni ulazi i izlazi na X132 | 8 konfigurisanih kanala |
| Digitalni ulazi na X242 | 8 |
| Digitalni izlazi na X252 | 8 |
| Nominirana napona napajanja | 24 V DC |
| Povlašteni prosječni opseg snabdevanja | s druge energije |
| Dozvoljeni opseg dinamičke opskrbe | s druge strane, električni ugalj |
| Maksimalna ponuda | 5% od vrha do vrha |
| Neperiodična ograničenja preobremenjenosti | 35 V za najviše 500 ms |
| Maksimalno prolazno prekidanje | 3 ms |
| Električna žica | 0,25 do 2,5 mm2 fleksibilni provodnik; maksimalna dužina kabla 10 m |
Često postavljana pitanja
Koje mašinske tehnologije mogu koristiti 6FC5370-6AA30-0AA0?
Sistemske varijante softvera podržavaju aplikacije za brušenje, prevrtanje i brušenje s odgovarajućom licenciranom karticom CompactFlash.
Koliko osova može 6FC5370-6AA30-0AA0 da kontroliše?
Konfigurisana osnovna količina zavisi od tehnologije, dok je maksimalna kapaciteta sistema šest osova ili vrenjaka.
Može li NX10.3 proširiti 6FC5370-6AA30-0AA0?
Za konfiguraciju frena podrška za jednu proširenje osi NX10.3, u zavisnosti od dizajnirane topologije pogona.
Koliko ručnih kotača može da se poveže sa 6FC5370-6AA30-0AA0?
Dva elektronska ručna kotača mogu se direktno povezati, a treći može biti integrisan preko kompatibilne kontrolne ploče mašine.
Koje poljske I/O veze su dostupne na 6FC5370-6AA30-0AA0?
Posebni konektor pruža dvanaest digitalnih ulaza, osam konfigurisanih digitalnih kanala, osam dodatnih ulaza i osam izlaza.
Koja je kvaliteta energije potrebna za 6FC5370-6AA30-0AA0?
Srednja frekvencija za električnu energiju u skladu sa standardnim standardima za električnu energiju u skladu sa standardima za električnu energiju u skladu sa standardima za električnu energiju u skladu sa standardima za električnu energiju u skladu sa standardima za električnu energiju u skladu sa standardima za električnu energiju u skladu sa standardima za
Koje podatke treba osigurati pre nego što se promeni 6FC5370-6AA30-0AA0?
Kreirajte provjerene arhive CNC, PLC, pogona, alata, mašine i korisničkih podataka i zadržite licencirani sistem CompactFlash kartica.
Kompatibilnost i napomene za narudžbu
Kontrolna lista kompatibilnosti
- Upotreba licencirane kompaktne kartice CompactFlash za konfiguraciju za prevrtanje, frensiranje ili brušenje PPU 260.3.
- Očuvanje topologije DRIVE-CLiQ, imena uređaja PROFINET I/O, dodjele digitalnih kanala i veza mašine-kontrolne ploče.
- Zaštitite sve CNC, PLC, pogon, alat i korisničke podatke prije zamjene procesorske jedinice panela.
