IS200TRPGH1B Primarna ploča terminala putovanja

Pregled

Mjesto porijekla:	SAD
Naziv brenda:	GE
Broj modela:	IS200TRPGH1B
Detalji o pakiranju:	Originalno novo, fabrički zapečaćeno
Vrijeme dostave:	5-7 dana
Uslovi plaćanja:	T/T
Mogućnost ponude:	Na stanju

Specifikacije

Opis

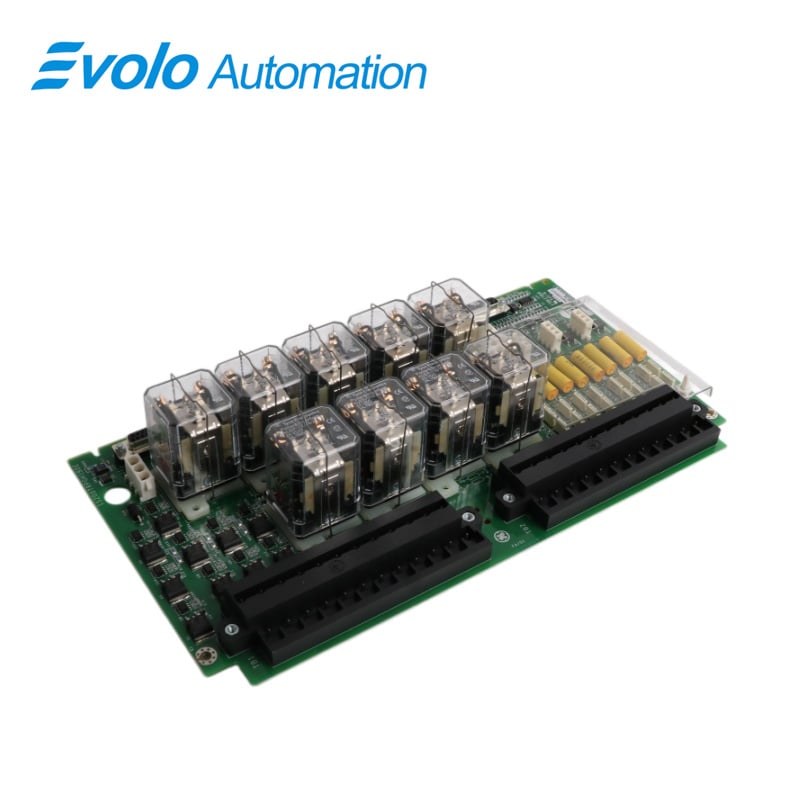

IS200TRPGH1B je primarni Trip Terminal Board proizveden i dizajniran od strane General Electric-a kao dio Mark VI serije koja se koristi u sistemima za upravljanje gasnim turbinama. I/O kontroler reguliše TRPG terminalu. Tri glasanja u TRPG-u imaju devet magnetnih releja koji se povezuju sa tri trip solenoida ili električnim trip uređajima

- Šta je to? Primarna i hitna strana interfejsa sa ETD-ovima formiraju TRPG i TREG koji rade zajedno. Za gasne turbine, TRPG prihvata ulazne podatke od osam Geiger-Mueller detektora plamena. Postoje dva tipa ploča:

Verzije H1A i H1B uključuju tri relea za glasanje ugrađena u svaki trip solenoid za TMR aplikacije.

Za jednostavne aplikacije, H2A i H2B verzije imaju jedan relej po trip solenoidu.

Mark VI SYSTEMS

VTUR ploča se povezuje sa TRPG terminalskom pločom u Mark VI sistemima.

oblikovane utičnice. Oba sistema koji koriste simplex i TMR su podržani.

Mark Vle SYSTEMS

PTUR paketi na TTURH1C kontrolišu TRPG u Mark Vle sistemima. Konektor tipa D na TTURH1C, koji je povezan sa TRPG-om, prihvata ulazne I/O pakete. Sistem

- Da, ali... - Da, ali...

Primjena

Proizvodnja energije: Ovo je njegova osnovna oblast primjene. Široko se koristi u kontrolnim sistemima za gasne turbine, parne turbine i generatore vjetroturbina.

Ulje i gas: Koristi se u velikim industrijskim pogonskim jedinicama u rafinerijama nafte ili offshore platformama, kao što su turbine koje pokreću velike kompresore ili pumpe.

Teška industrijska proizvodnja: Koristi se za upravljanje sigurnim radom osnovnih energetskih sistema u objektima koji zahtijevaju velike mehaničke pogone, kao što su čelične tvornice i hemijske tvornice.

Instalacija

Detektor plamena (ako se koristi) je direktno priključen na drugi terminalni blok, dok su tri trip solenoida vezana za prvi I/O terminalni blok. Detektor plamena je povezan sa napajanjem na J3, J4 i J5. J1 prima 125 V DC napajanje za trip solenoide, a J2 napaja TREG ploču.

Dijagnostika

TRPG dijagnostiku vodi I/O odbor. To uključuje povratne informacije od upravljača i kontakta, električne pumpe i napona za detektor plamena koji je previše nizak ili prekomeran. Ako bilo koji od signala postane abnormalan, generira se dijagnostičko upozorenje (izvan granica).

konektor JR1, JS1 i JT1 imaju svoj ID uređaj koji upita I/O ploča. Ako se nađe neslaganje, generira se greška neinkompatibilnosti hardvera. Serijski broj ploče terminala, tip ploče, broj revizije i lokacija priključka su kodirani na čipu ID uređaja

Često postavljana pitanja

Koliko žutih kondenzatora je montirano u IS200TRPGH1B?

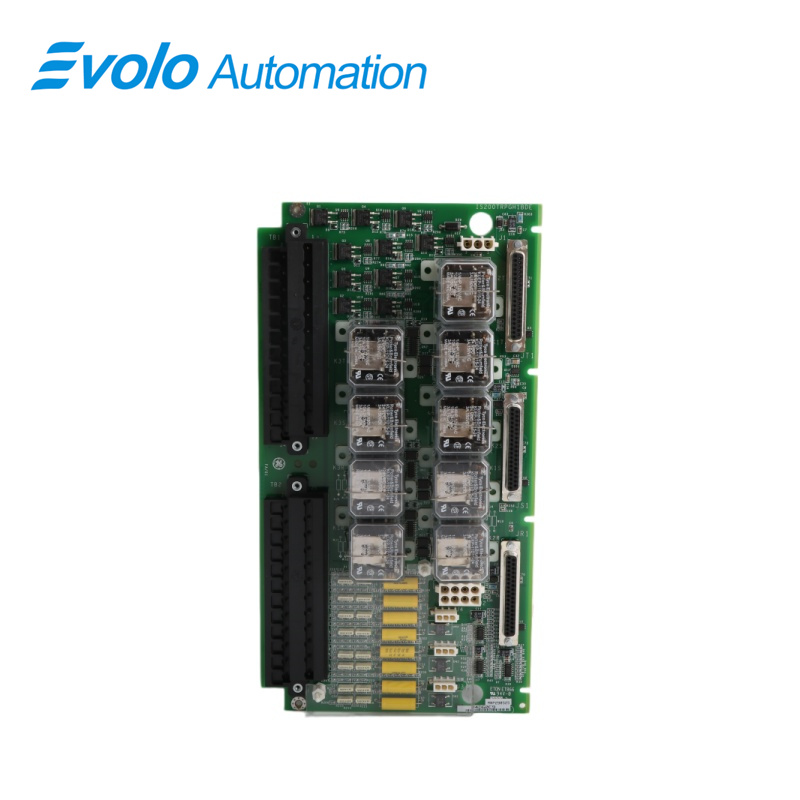

Osam žutih kondenzatora je postavljeno vertikalno na ploči.

Koliko je ženskih luka dostupnih u priključnim lukama?

Svaki spoj je opremljen sa 37 ženskih vrata.

Kako provjeriti cijenu i dostupnost za IS200TRPGH1B?

Molim vas kontaktirajte World of Controls John Yang za prodaju na +86-18150117685 ili zatražite citat.
