Oorsig
Oorsprongplek: |
VSA |
Handelsnaam: |
Bently Nevada |
Modelnommer: |
3300/50 |
Verpakking besonderhede: |
Oorspronklik nuut, fabrieksverseël |
Leveringstyd: |
5-7 dae |
Betalingsterms: |
T/T |
Verskaf Vermoë: |
In voorraad |
Vinnige detail
|
Produknaam |
3300/50 Tachometer |
|
Funksie |
Meet die as se rotasiespoed, versnelling en verskaf ’n nulsnelheid-uitset; aanvaar twee transduktorinvoere met interne stemlogika; verskaf waarskuwingstatus via relaiskontakte |
|
Signaal-invoere |
Aanvaar twee transduktorsignale van Bently Nevada 3300-, 7200- of 3000-reeks nabyheidsproewe; magnetiese opvangers (nie aanbeveel vir nulsnelheid nie) |
|
Invoer impedansie |
10 kΩ |
|
Energieverbruik |
Nominaal 2,5 W |
|
Monitorreeks |
As-spoed: 1 tot 99 999 rpm; Rotorversnelling/vertraging: –9 999 tot 9 999 rpm/min; Nulsnelheid <100 rpm |
|
Signaalverwerkingakkuraatheid |
±1 rpm vir spoed; ±20 rpm/min vir rotorversnelling; gespesifiseer by +25 °C (+77 °F) |
|
Transducer-Toestandverstelling Outomatiese Drempel |
10 Hz tot 10 kHz (≥600 rpm vir 1 gebeurtenis/omwenteling) |
|
Transducer-Toestandverstelling Werksiklus |
minimum 1% |
|
Spanningsaanpasbaarheid (Stroomuitvoere) |
0 tot +12 Vgk; lasweerstand 0–600 Ω met +4 tot +20 mA-opsie |
|
Gebufferde Transduktoruitsette |
Een koaksiale-konnektor per transducer op die voorpaneel; kortsluitingbeskerm |
|
Uitset impedansie |
100 Ω |
|
Transducer-voedingsspanning |
Deur gebruiker programmeerbaar via voeding vir -24 Vdc of -18 Vdc; stroombeperk per monitor |
|
Dimensie: |
5,1x20,3x30,5 cm |
|
Gewig: |
1.5 kg |
Beskrywing

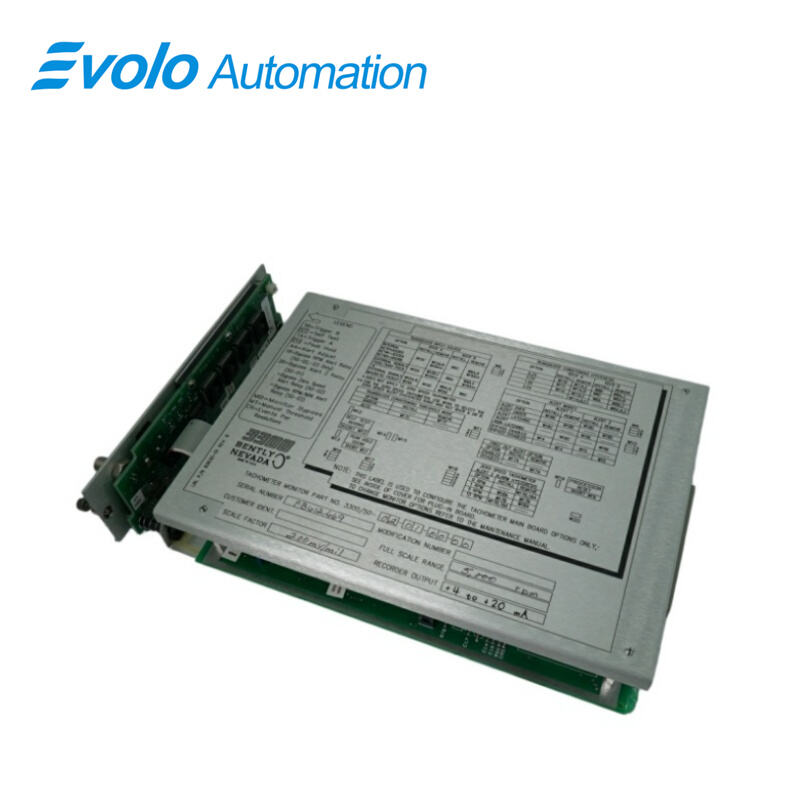

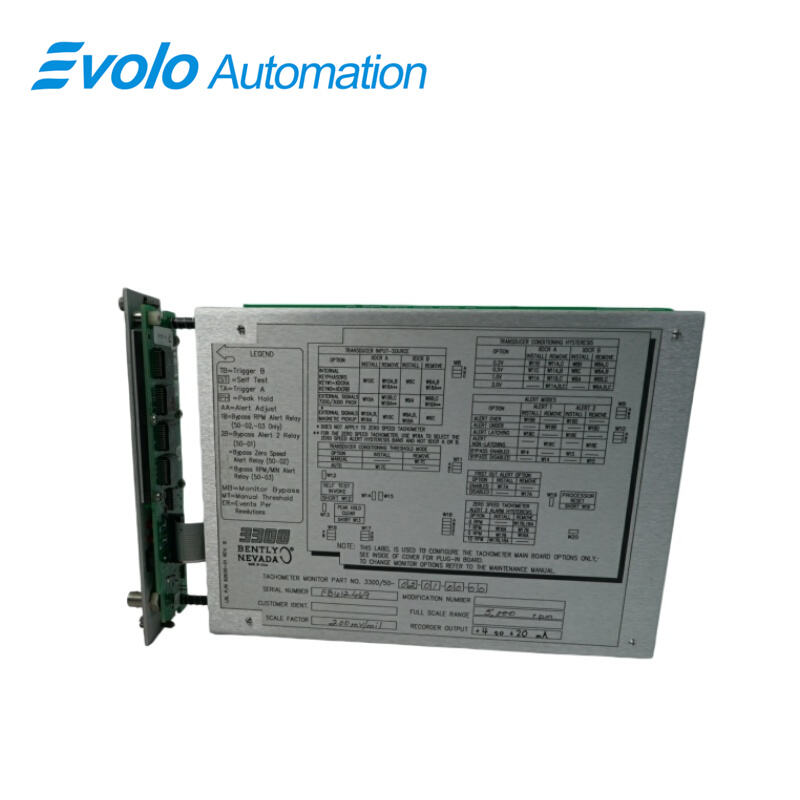

Die 3300/50 Tachometer meet voortdurend die asdraaitempo van 1 tot 99 999 rpm, rotorversnelling/vertraging van –9 999 tot 9 999 rpm/min en verskaf ’n nultempo-uitset onder 100 rpm. Die 3300/50 Tachometer aanvaar twee transduksie-sienale van Bently Nevada 3300-, 7200- of 3000-reeks nabyheidsvoelers, met interne stemlogika om valslesings te voorkom indien een enkele transduktor uitval. Die nominaal drywerverbruik is 2,5 W, met ’n ingangsimpedansie van 10 kΩ en spanning/stroom-uitsette (0–+12 Vdc, +4 tot +20 mA) deur ’n uitsetimpedansie van 100 Ω. Buffervrye koaksiale uitsette per transduktor is teen kortsluiting beskerm, en die transduktorspanningsvoorsiening is deur die gebruiker programmeerbaar vir –24 Vdc of –18 Vdc. Die akkuraatheid van seinvoorwerking is ±1 rpm vir tempo en ±20 rpm/min vir rotorversnelling by +25°C. Die bedryfstemperatuur is 0°C tot +65°C, berging –40°C tot +85°C, en relatiewe vogtigheid tot 95%. Die nie-multiplexering 3300/50 Tachometer verskaf groen LED OK-aanduiers, rooi Waarskuwing-LED's vir eerste-uit-toestande, en Bypass-LED-funksies, wat outomatiese monitering en integrasie met beheerstelsels moontlik maak vir werklike rotasiespoedbestuur in turbine, kompressors en ander roterende masjinerie.
Toepassings
Monitor turbine-aspoed met hoë presisie
Die 3300/50 Tachometer meet rotasiespoed van 1 tot 99 999 rpm en voer werklike spanning/stroomseine na PLC's of DCS-stelsels uit, wat noukeurige outomatiese beheer van turbine en generators moontlik maak.
Meet rotorversnelling vir outomatiese beskerming
Deur ±20 rpm/min seinverwerking te gebruik, die 3300/50 Tachometer volg rotorversnelling/vertraagting op en aktiveer outomatiese beskermingsreekse in kompressors, pompe of hoëspoed-roterende toerusting.
Aktiveer nulspoed-monitering en interlukkings
Die 3300/50 Tachometer verskaf 'n nulspoed-uitset onder 100 rpm, wat outomatiese begin/stop-reekse of veiligheidsinterlukkings vir groot industriële masjinerie aktiveer.
Spesifikasies
|
Bedryfstemperatuur |
0 °C tot +65 °C (+32 °F tot +150 °F) |
|
Bergingstemperatuur |
-40°C tot +85°C (-40°F tot +185°F) |
|
Relatiewe humiditeit |
Tot 95%, nie-kondenserend |
|
Rakruimtevereiste |
Een rakposisie (behalwe posisies 1 en 2 wat gereserveer is vir Voedingseenheid en Stelselmoniteur) |
|

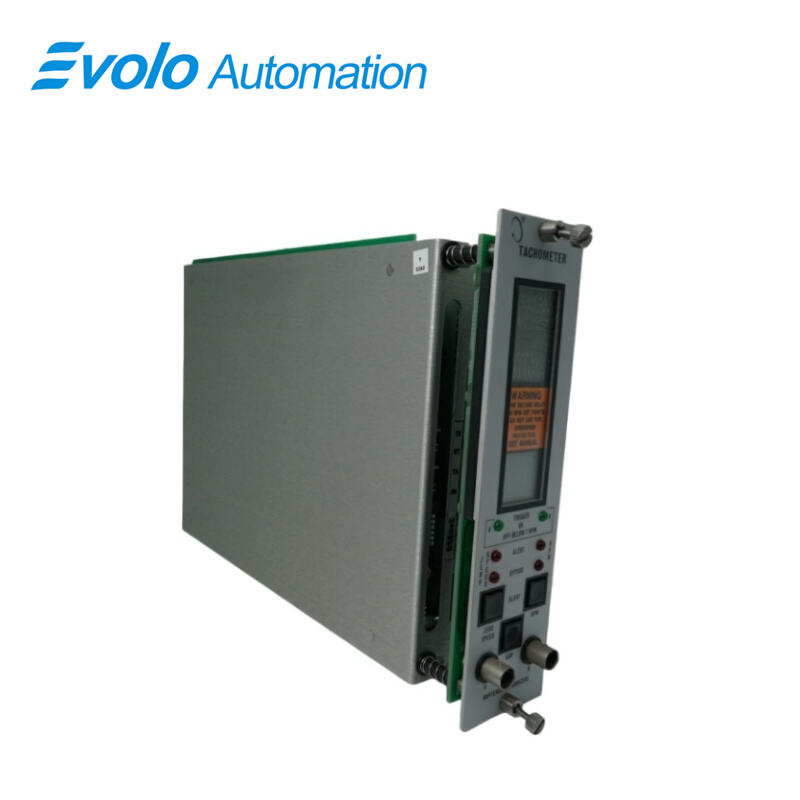

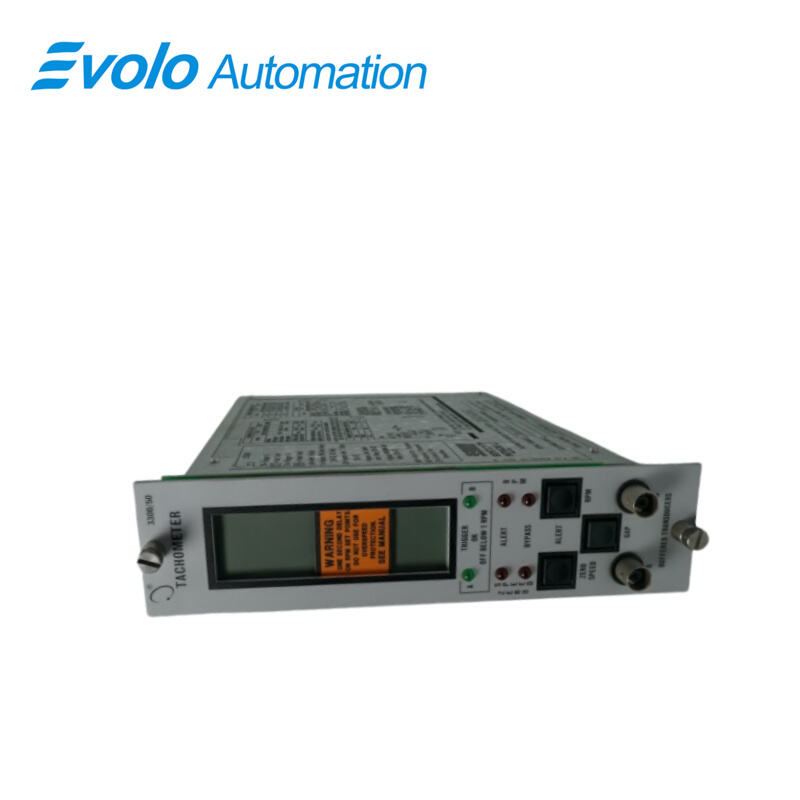

LED-aanduie-LED's OK |
Een groen LED per transducer; AF = spoed <1 rpm of >99 999 rpm; knipper met 5 Hz = foutkodes gestoor; rooi Bypass-LED AAN as monitor omseil is |
|
LED-aanduie Waarskuwing |
Twee rooi LEDs per kanaal vir Waarskuwing 1 en Waarskuwing 2; knipper = Eerste Uit; dryf die Kas Eerste-Uit-Waarskuwingbus |
|
LED-aanduie-LED's Omlei |
Een rooi LED dui Waarskuwing 2-omseiling en Kas/Monitor-omseilingfunksies aan |
Mededingende voordeel
Hoë-noukeurigheidsmeting vir outomatiese spoedbeheer
Die 3300/50 Tachometer bereik ±1 rpm spoednoukeurigheid en ±20 rpm/min versnellingsnoukeurigheid, wat presiese outomatiese monitering en beheer van hoëspoedmasjinerie ondersteun.
Gebufferde uitsette met kortsluitingsbeskerming
Die 3300/50 Tachometer verskaf voorste koaksiale en agterste terminale gebufferde uitsette met 100 Ω-impedans, wat veilige aansluiting by beheerstelsels en data-inwinsapparatuur verseker.
Lae-kragbedryf vir multi-skermrakke
Met slegs 2,5 W nominale drywingsverbruik kan die 3300/50 Tachometer saam met verskeie skerms in outomatiseringsrakke geïnstalleer word sonder om die drywingsbeperkings te oorskry.
Outomatiese foutopsporing met dubbele-transduktor-stemgewing
Die 3300/50 Tachometer voorkom vals spoedindikasies wanneer een transduktor faal, wat die betroubaarheid van outomatiese beheer verbeter en die risiko van onnodige afskakelings in industriële prosesse verminder.
