bộ giám sát vị trí 3500/45

Tổng quan

Nơi Xuất Xứ:	Hoa Kỳ
Tên thương hiệu:	Bently Nevada
Số kiểu máy:	33500/45
Chi tiết đóng gói:	Nguyên bản, mới, đóng gói nhà máy
Thời gian giao hàng:	5-7 ngày
Điều khoản thanh toán:	T\/T
Khả năng cung cấp:	Có sẵn

Chi tiết nhanh

Mô tả

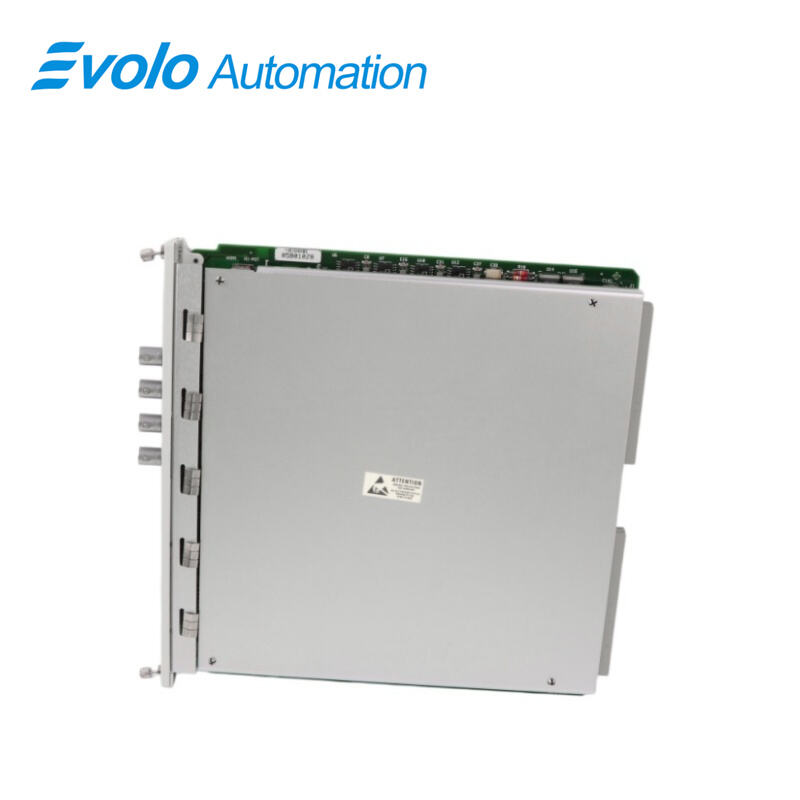

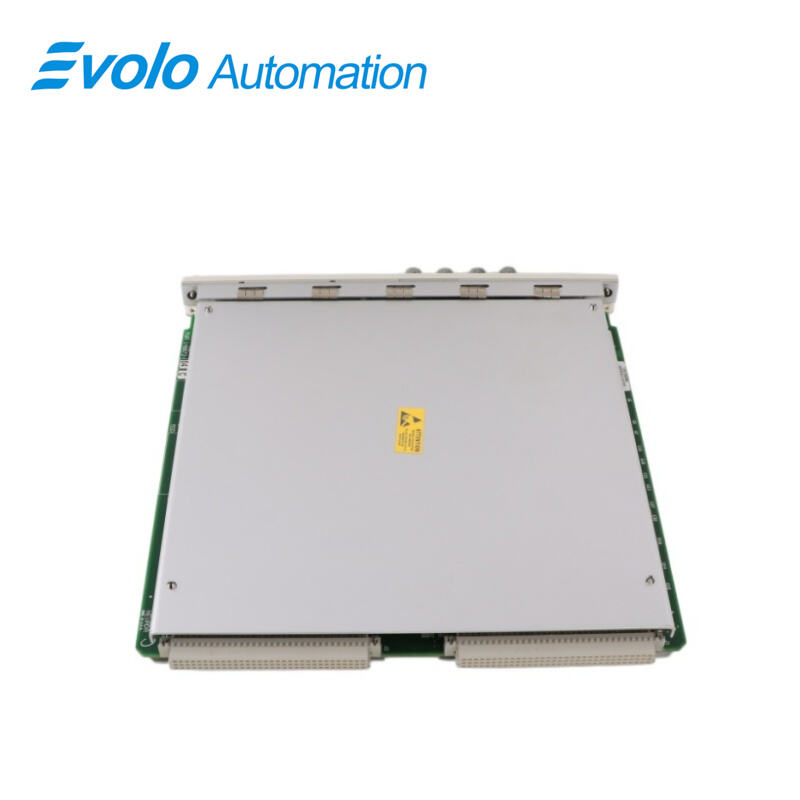

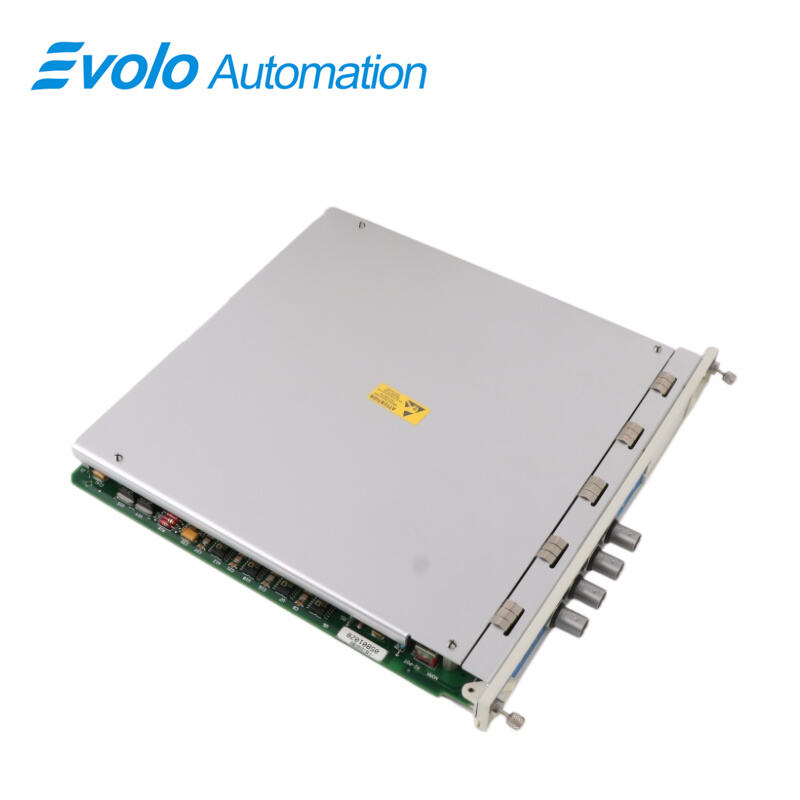

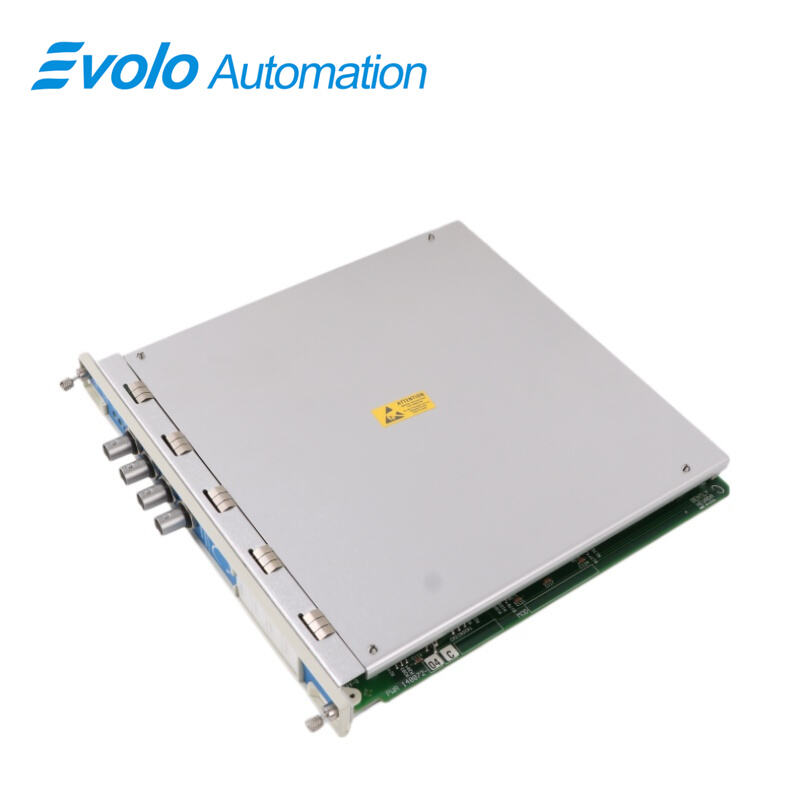

Bently Nevada™ bộ giám sát vị trí 3500/45 là thiết bị tự động hóa bốn kênh, nhận tín hiệu đầu vào từ 1 đến 4 kênh của cảm biến Proximitor, RPT, biến trở tuyến tính DC (DC LVDT), biến trở tuyến tính AC (AC LVDT) hoặc biến trở xoay. Mỗi kênh của bộ giám sát vị trí 3500/45 xử lý tín hiệu để đo lực đẩy dọc trục, độ giãn nở chênh lệch, độ giãn nở chênh lệch theo dốc, độ giãn nở vỏ máy và vị trí van. Sử dụng phần mềm cấu hình tủ 3500 Rack, các ngưỡng cảnh báo và ngưỡng nguy hiểm có thể lập trình được cho tất cả các đại lượng đo. Thiết bị hoạt động với công suất 7,7 W và trở kháng đầu vào từ 10 kΩ đến 1 MΩ, thiết bị bộ giám sát vị trí 3500/45 đạt độ chính xác điển hình ±0,33% so với thang đo đầy đủ đối với lực đẩy trục, giãn nở vi sai và vị trí van. Đáp ứng tần số của bộ lọc trực tiếp và bộ lọc khe hở lần lượt là -3 dB tại 1,2 Hz và 0,41 Hz. Độ nhạy lực đẩy và giãn nở vi sai nằm trong khoảng từ 3,94 đến 7,87 mV/μm, và độ nhạy giãn nở vi sai dạng dốc đạt tối đa 7,874 V/mm. Các bộ giám sát vị trí 3500/45 truyền dữ liệu vị trí chính xác tới các hoạt động vận hành và bảo trì, cho phép điều khiển máy tự động, giám sát thời gian thực và phản hồi dựa trên cảnh báo trong các hệ thống công nghiệp.

Ứng dụng

Ứng dụng trong giám sát vị trí lực đẩy trục

Các Bộ giám sát vị trí Bently Nevada™ 3500/45 đo lực đẩy trục bằng tín hiệu đầu vào từ cảm biến Proximitor hoặc cảm biến LVDT. Mỗi kênh trong bốn kênh này xử lý tín hiệu và tạo ra các biến đo được với độ chính xác điển hình ±0,33% so với thang đo đầy đủ. Độ nhạy lực đẩy nằm trong khoảng từ 3,94 đến 7,87 mV/μm, cho phép bộ giám sát vị trí 3500/45 phát hiện chuyển động trục chính xác và kích hoạt các ngưỡng cảnh báo trong thiết bị máy móc tự động.

Ứng dụng trong theo dõi giãn nở vi sai và giãn nở dạng dốc

Các bộ giám sát vị trí 3500/45 giám sát độ giãn nở vi sai và độ giãn nở vi sai trong quá trình tăng tốc, với độ nhạy từ 0,394 mV/μm đến 7,874 V/mm. Bộ lọc trực tiếp và bộ lọc khoảng hở (-3 dB tại 1,2 Hz và 0,41 Hz) cho phép đo chính xác độ giãn nở nhiệt hoặc dịch chuyển cơ học. Thiết bị bộ giám sát vị trí 3500/45 cung cấp dữ liệu cho các hệ thống điều khiển tự động để điều chỉnh máy móc hoặc phát cảnh báo khi vượt ngưỡng quy định.

Ứng dụng trong giám sát vị trí van

Các bộ giám sát vị trí 3500/45 kết nối với các biến trở quay hoặc cảm biến LVDT để theo dõi vị trí van với độ chính xác điển hình ±0,33% thang đo đầy đủ. Đáp ứng của bộ lọc trực tiếp và bộ lọc khoảng hở đảm bảo rằng thiết bị bộ giám sát vị trí 3500/45 bắt được các chuyển động van nhanh nhằm phục vụ điều khiển thời gian thực và kích hoạt cảnh báo trong các hệ thống công nghiệp tự động.

Đặc tả

Ưu điểm cạnh tranh

Lợi thế cạnh tranh: Phân tích đầu vào đa cảm biến chính xác

Các bộ giám sát vị trí 3500/45 chấp nhận từ 1 đến 4 tín hiệu từ cảm biến Proximitor, RPT, LVDT một chiều, LVDT xoay chiều và biến trở quay. Trở kháng đầu vào dao động từ 10 kΩ đến 1 MΩ, cho phép đo chính xác trên nhiều loại cảm biến khác nhau. Điều này cho phép thiết bị bộ giám sát vị trí 3500/45 để định lượng chính xác chuyển động trục và vi sai nhằm điều khiển máy móc tự động.

Lợi thế cạnh tranh: Các ngưỡng báo động có thể cấu hình

Sử dụng phần mềm cấu hình tủ 3500, bộ giám sát vị trí 3500/45 cho phép thiết lập các ngưỡng cảnh báo và ngưỡng nguy hiểm có thể lập trình cho từng biến được đo. Độ chính xác của báo động nằm trong phạm vi ±0,13% so với giá trị mong muốn. Thiết bị bộ giám sát vị trí 3500/45 tự động hóa việc kích hoạt báo động đối với các phép đo vị trí trục, độ giãn nở và vị trí van, từ đó giảm thiểu sự can thiệp của vận hành viên.

Lợi thế cạnh tranh: Giám sát và tự động hóa theo thời gian thực

Các bộ giám sát vị trí 3500/45 truyền trực tiếp các biến được đo tới các hệ thống vận hành và bảo trì. Với mức tiêu thụ điện điển hình là 7,7 W và chiếm diện tích chỉ 1 khe cắm trên tủ rack, thiết bị bộ giám sát vị trí 3500/45 tích hợp liền mạch vào các hệ thống tự động, cung cấp dữ liệu liên tục về vị trí máy nhằm thực hiện các hành động điều chỉnh tức thì và kiểm soát quy trình tự động.
