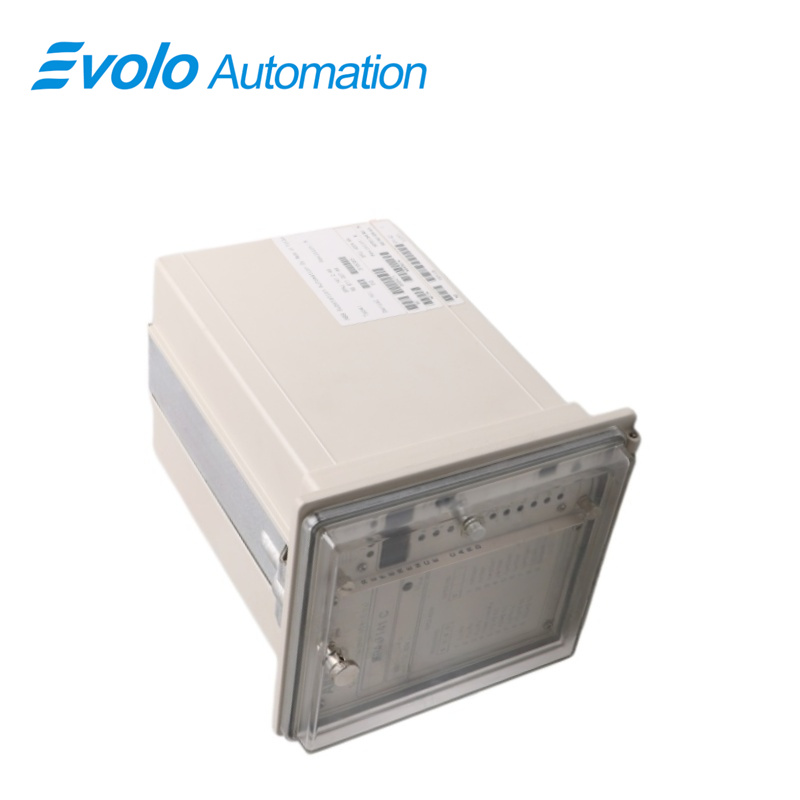

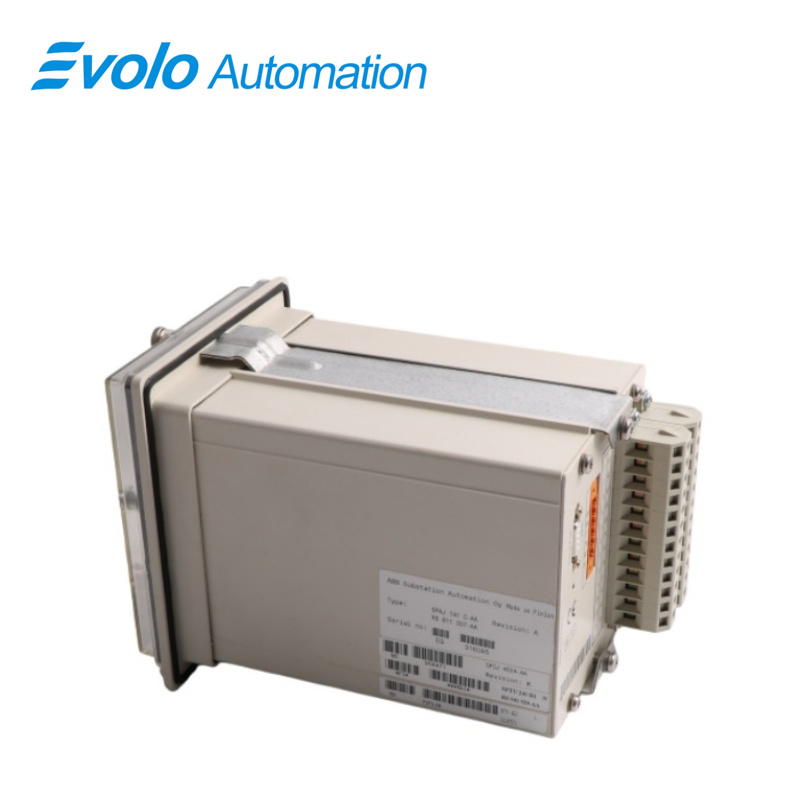

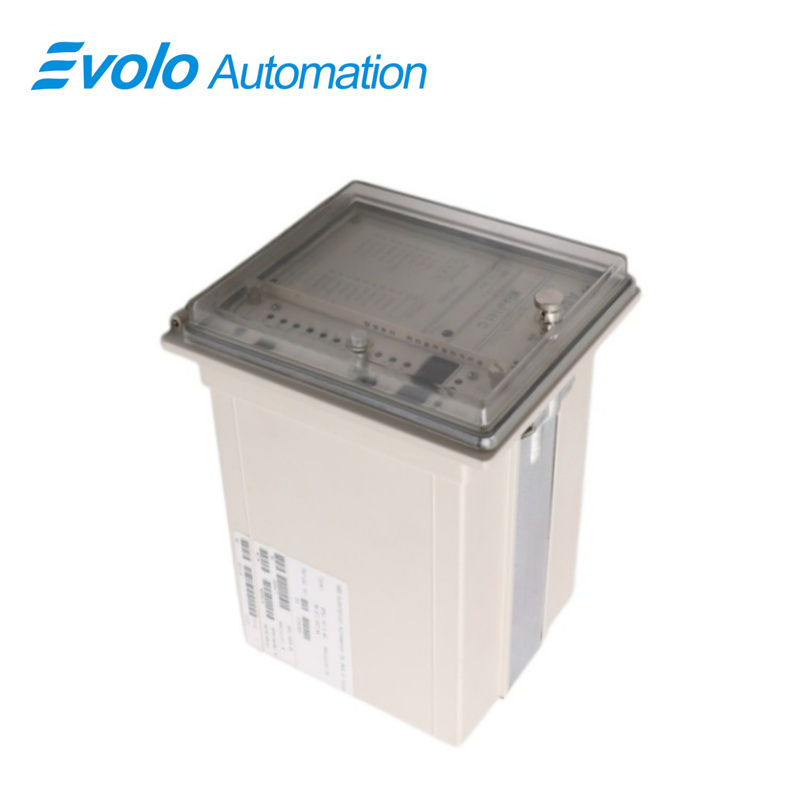

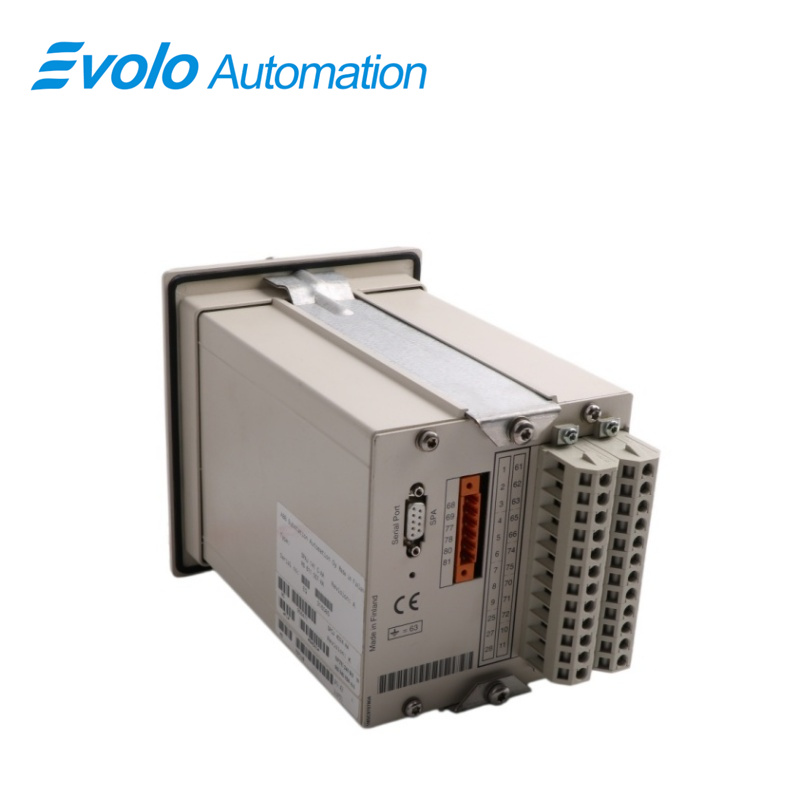

SPAJ141C SPAJ 141C SPAJ141C-AA Oqimni ortiqcha va yerlanganlikni himoya qiluvchi qurilma, Xitoy SPAJ141C SPAJ 141C SPAJ141C-AA Oqimni ortiqcha va yerlanganlikni himoya qiluvchi qurilma ishlab chiqaruvchilari, yetkazib beruvchilari, zavodi

Umumiy ko'rinish

Kelib chiqish joyi:	Shvetsiya
Brend nomi:	ABB
Model raqami:	SPAJ141C SPAJ 141C SPAJ141C-AA
Qadoqlash tafsilotlari:	Asl yangi Zavod tomonidan sigillangan
Yetkazib berish muddati:	5-7 kun
To'lov shartlari:	T/T
Yetkazib berish qobiliyati:	E'tiborlangan

Texnik xususiyatlari

Model:	SPAJ141C SPAJ 141C SPAJ141C-AA
Turi	Oqimni ortiqcha va yerlanganlikni himoya qiluvchi qurilma
O'lchovlar:	14 x 25 x 16 sm
Vazn:	3,36 kg
Nominal chastota:	50 Gs (so'rov asosida 60 Gs)
Oqimni ortiqcha birligi uchun nominal tok:	1 A / 5 A
Yerlanganlik birligi uchun nominal tok:	0,2 A / 1 A
Issiqlik barqarorligi (doimiy):	2 A / 4 A / 20 A
Issiqlik barqarorligi (1 s):	50 A / 100 A / 500 A
Dinamik barqarorlik (yarim to‘lqin):	100 A / 250 A / 1250 A
Kirish impeditansiya:	<750 mΩ / <100 mΩ / <20 mΩ
Uzilish kontaktlari:	Terminal 65-66, 74-75
Uchish kontakti kuchlanishi:	250 V oʻzgaruvchan/doimiy tok
Uchish kontakti doimiy tok:	5 A
Uchish kontakti quvvati (0,5 s):	30 A
Uchish kontakti quvvati (3 s):	15 A
Uchish uzilish quvvati (DC 48/110/220 V):	5 A / 3 A / 1 A (L/R < 40 ms)
Signal kontaktlari:	Terminal 70-71-72, 68-69, 77-78, 80-81
Signal kontakti kuchlanishi:	250 V oʻzgaruvchan/doimiy tok
Signal kontakti doimiy tok:	5 A
Signal kontakt sig'imi (0,5 s):	10 A
Signal kontakt sig'imi (3 s):	8 A
Signal uzilish sig'imi (DC 48/110/220 V):	1 A / 0,25 A / 0,15 A (L/R < 40 ms)
Диэлектрик кучлиги:	2 kV, 50 Hz, 1 daqiqa (IEC 60255-5)
Impuls kuchlanishi:	5 kV, 1,2/50 µs, 0,5 J (IEC 60255-5)
Изоляция кечаси:	500 V da >100 MΩ
Ishlash harorati:	-10°C dan +55°C gacha
Saxlanish harorati:	-40°C dan +70°C gacha
Namlikga chidamlilik:	+40°C da <95% (56 kun, IEC 60068-2-3)
Qo'llanma sinf:	IP54 (panelda o'rnatilgan, IEC 60529)

Tavsif

The SPAJ141C SPAJ 141C SPAJ141C-AA oqim ortishi va yerlanganlikni himoya qiluvchi qurilma to'g'ridan-to'g'ri yerlangan, qarshilik bilan yerlangan yoki impedansli ulanishli elektr tizimlarida radial taqsimot uzatish liniyalari uchun tanlanadigan qisqa tutashuv va yerlanganlikni himoya qilish imkonini beradi. Integratsiyalangan himoya relelari oqim ortishi himoyasi blokidan va mos keladigan ishlash va signal berish funksiyalariga ega yerlanganlikni himoya qilish blokidir. Oqim ortishi va yerlanganlikni himoya qiluvchi qurilma shuningdek, bitta fazali, ikki fazali yoki uch fazali oqim ortishi va yerlanganlikni himoya qilish talab qilinadigan boshqa ilovalarda ham qo'llanilishi mumkin. Oqim ortishi va yerlanganlikni himoya qiluvchi qurilma avtomatik o'chirgichning ishlamay qolishini himoya qiluvchi blokni ham o'z ichiga oladi.

The SPAJ141C SPAJ 141C SPAJ141C-AA oqim ortishi va yerlanganlikni himoya qiluvchi qurilma ABB ning taqsimot avtomatlashtirish tushunchasining bir qismi bo'lib, bu ABB ning elektr tizimlarini o'lchash, boshqarish va boshqarish bo'yicha yechimlarini kengaytiradi.

Qo'llanilishi

Kimyo zavodlari: Yuqori kuchlanishli dvigatellar va kuch taqsimot tarmoqlarini himoya qilish.

Po'lat quyoshxonalari/metallurgiya zavodlari: Yuqori yuklanishli ishlab chiqarish liniyalari bo'ylab qisqa tutashuvlar va oqizilgan toklarni kuzatish.

Qog'oz va matot fabrikalari: Tarqoq quvvat tizimlari uchun xavfsizlik himoyasi.

Sement zavodlari: G'ildiraklar kabi yuqori quvvatli uskunalarning ishga tushirilishi va ishlashi uchun himoya.

Xususiyatlari

Aniqlangan vaqt yoki teskari vaqt xususiyatlariga ega oqim ortishi himoyasi

Darhol yoki aniqlangan vaqt xususiyatlariga ega darhol oqim ortishi himoyasi

Aniqlangan vaqt xususiyatlariga ega sezgir nol ketma-ketlikli tok oqim ortishi himoyasi

Darhol yoki aniqlangan vaqt xususiyatlariga ega darhol nol ketma-ketlikli tok oqim ortishi himoyasi

Avtomatik uzluksizlik qurilmasi (avtomat) ishlamay qolganida himoya

Tanlanadigan chiqish rele konfiguratsiyasi

Moslashuvchan serial aloqa funksiyasi

Turli xil ilovalarga mos keladigan moslashuvchan funksiyalarni sozlash

Sozlash qiymatlari, o'lchangan qiymatlar va nosozlik yozuvlarining raqamli ekranda ko'rsatilishi

Doimiy o'zini tekshirish funksiyasi

Техника текшируви ва таркиби

Relay "Texnik ma'lumotlar" bo'limida ko'rsatilgan shartlarda ishlaydi. Relay amaliy jihatdan texnik xizmat ko'rsatishni talab qilmaydi; normal ishlash sharoitlarida relay moduli fizik yoki elektrik korroziyaga chidamli bo'lmagan komponentlardan tashkil topmagan.

Agar relay o'rnatilgan joyning atrof-muhiti (masalan, harorat, namlik yoki kimyoviy gazlar yoki chang bilan to'la havoda uzoq muddat ta'sir qilish) spetsifikatsiyalardan farq qilsa, relay moduli korpusidan olib tashlangandan keyin ikkinchi darajali sinov yoki vizual tekshiruv o'tkazilishi kerak. Vizual tekshiruvda quyidagilarga e'tibor berilishi kerak:

- Relay moduli, kontaktlar va relay korpusida mexanik shikastlanish belgilari borligini tekshiring.

- Agar relay qopqog'i yoki korpusi ichida chang to'planib qolgan bo'lsa, uni ehtiyotkorlik bilan pufaklagich yordamida tozalang.

— Releyni ichki qismi, korpusi yoki terminalarida korroziya yoki rust belgilari borligini tekshiring.

Tez-tez so'raladigan savollar

Savol: Asosiy farqlar nimalardan iborat? SPAJ141C SPAJ141C SPAJ141C-AA va 140C o‘rtasida?
Javob: 141C modeli 140C ga nisbatan yerga ulanishni nazorat qilish uchun sezgirroq kirish sxemasiga ega bo‘lib, bu uning yerga ulanish talablari qattiqroq bo‘lgan tizimlarga mos kelishini ta’minlaydi.

Savol: Qanday qilib SPAJ141C SPAJ141C SPAJ141C-AA ?
Alarm signali ustuvor ko‘rsatilishini o‘chirish mumkin?

Savol: SPAJ141C SPAJ141C SPAJ141C-AA uzoqdan nazorat qilishni qo‘llab-quvvatlaydimi?
Javob: Ha, buning uchun optik tolali magistralga ulangan SPA-ZC 17 yoki SPA-ZC 21 aloqa moduli kerak.

Savol: Xatolik kodlarini qayerda ko'rishingiz mumkin? SPAJ141C SPAJ141C SPAJ141C-AA ?
Javob: Ichki xatolik yuz berganda chapdagi qizil raqamli ekran aniq xatolik turi va birga yashil kodni ko'rsatadi.

Q: Muddatda SPAJ141C SPAJ141C SPAJ141C-AA to'g'ridan-to'g'ri ulanib, ehtiyot qism sifatida almashtirilishi mumkinmi?
Javob: Ha, lekin almashtirishdan oldin orqasidagi DIP tugmalar (SGF/SGB/SGR)ning o'rni tekshirilishi kerak, shunda mantiq asl qurilma bilan mos keladi.
