Dispositif de protection contre les surintensités et les courts-circuits à la terre SPAJ141C SPAJ 141C SPAJ141C-AA, fabricants, fournisseurs et usine chinois de dispositifs de protection contre les surintensités et les courts-circuits à la terre SPAJ141C SPAJ 141C SPAJ141C-AA

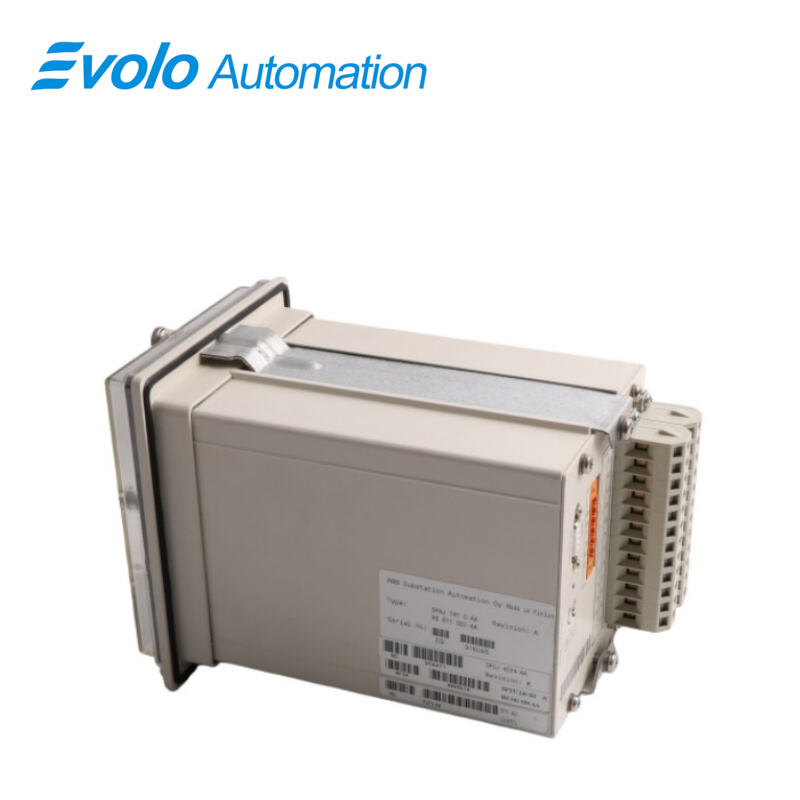

Aperçu

Lieu d'origine :	Suède
Nom de marque :	ABB
Numéro de modèle :	SPAJ141C SPAJ 141C SPAJ141C-AA
Détails d'emballage :	Neuf, scellé en usine
Délai de livraison :	5-7 jours
Conditions de paiement :	T/T
Capacité d'approvisionnement :	En stock

Spécifications

Modèle :	SPAJ141C SPAJ 141C SPAJ141C-AA
Type	Dispositif de protection contre les surintensités et les courts-circuits à la terre
Dimensions:	14 x 25 x 16 cm
Poids :	3,36 kg
Fréquence nominale :	50 Hz (60 Hz sur demande)
Courant nominal de l’unité contre les surintensités :	1 A / 5 A
Courant nominal de l’unité de protection contre les courts-circuits à la terre :	0,2 A / 1 A
Stabilité thermique (fonctionnement continu) :	2 A / 4 A / 20 A
Stabilité thermique (1 s) :	50 A / 100 A / 500 A
Stabilité dynamique (demi-onde) :	100 A / 250 A / 1250 A
Impédance d'entrée :	< 750 mΩ / < 100 mΩ / < 20 mΩ

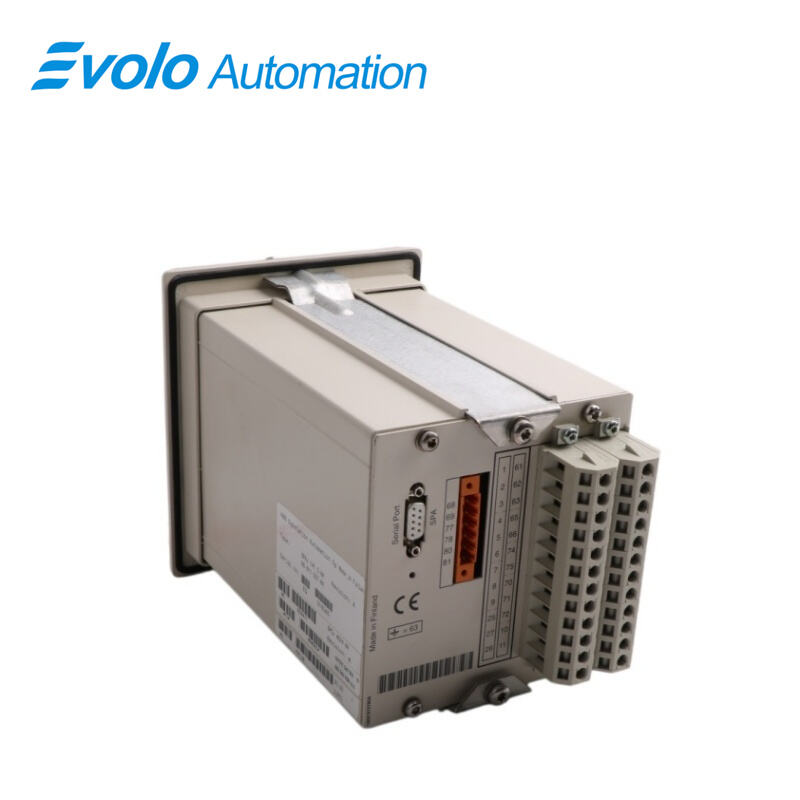

Contacts de déclenchement :	Bornes 65-66, 74-75
Tension de contact de déclenchement :	250 V AC/DC
Courant continu de contact de déclenchement :	5 A
Capacité de contact de déclenchement (0,5 s) :	30 A
Capacité de contact de déclenchement (3 s) :	15 A
Capacité de coupure de déclenchement (CC 48/110/220 V) :	5 A / 3 A / 1 A (L/R < 40 ms)
Contacts de signalisation :	Bornes 70-71-72, 68-69, 77-78, 80-81
Tension de contact de signalisation :	250 V AC/DC
Courant continu de contact de signalisation :	5 A
Capacité de contact signal (0,5 s) :	10 A
Capacité de contact signal (3 s) :	8 A
Capacité de coupure signal (CC 48/110/220 V) :	1 A / 0,25 A / 0,15 A (L/R < 40 ms)
Résistance diélectrique:	2 kV, 50 Hz, 1 min (CEI 60255-5)
Tension de choc :	5 kV, 1,2/50 µs, 0,5 J (CEI 60255-5)
Résistance à l'isolation:	>100 MΩ à 500 V
Température de fonctionnement :	-10 °C à +55 °C
Température de stockage :	-40°C à +70°C
Résistance à l'humidité :	<95 % à +40 °C (56 jours, CEI 60068-2-3)
Classe de protection :	IP54 (montage sur tableau, CEI 60529)

Description

La SPAJ141C SPAJ 141C SPAJ141C-AA l'appareil de protection contre les surintensités et les défauts à la terre assure une protection contre les courts-circuits et les défauts à la terre, sélectionnable, pour les départs radiaux de distribution dans des réseaux électriques à neutre directement mis à la terre, mis à la terre par résistance ou en contact par impédance. Le relais de protection intégré comprend une unité de protection contre les surintensités et une unité de protection contre les défauts à la terre dotées de fonctions de déclenchement et de signalisation flexibles. L'appareil de protection contre les surintensités et les défauts à la terre peut également être utilisé dans d'autres applications nécessitant une protection contre les surintensités et les défauts à la terre monophasée, biphasée ou triphasée. Cet appareil intègre également une unité de protection contre l'échec des disjoncteurs.

La SPAJ141C SPAJ 141C SPAJ141C-AA l'appareil de protection contre les surintensités et les défauts à la terre fait partie du concept d'automatisation de la distribution d'ABB, qui étend les solutions d'ABB en matière de mesure, de commande et de gestion des réseaux électriques.

Applications

Usines chimiques : Protection des moteurs haute tension et des dérivations de distribution électrique.

Acieries/usines métallurgiques : Surveillance des courts-circuits et des courants de fuite dans les lignes de production à forte charge.

Usines de papier/usines textiles : Protection de sécurité pour les systèmes électriques distribués.

Cimenteries : Protection au démarrage et en fonctionnement des équipements à haute puissance tels que les broyeurs.

Caractéristiques

Protection contre les surintensités avec caractéristique à temps défini ou inverse

Protection instantanée contre les surintensités avec caractéristique instantanée ou à temps défini

Protection sensible contre les surintensités de courant homopolaire avec caractéristique à temps défini

Protection instantanée contre les surintensités de courant homopolaire avec caractéristique instantanée ou à temps défini

Protection contre le défaut d’ouverture des disjoncteurs

Configuration sélectionnable des relais de sortie

Fonction de communication série flexible

Configuration flexible des fonctions, adaptée à diverses applications

Affichage numérique des valeurs réglées, des valeurs mesurées et des valeurs d’enregistrement des défauts

Fonction d’autotest continue

Entretien et réparation

Le relais fonctionne dans les conditions spécifiées dans la section « Données techniques ». Le relais est pratiquement exempt d’entretien ; dans des conditions de fonctionnement normales, le module relais ne contient aucun composant sensible à une corrosion physique ou électrique anormale.

Si les conditions environnementales au lieu d’installation du relais diffèrent des spécifications (par exemple en ce qui concerne la température, l’humidité ou une exposition prolongée à de l’air contenant des gaz chimiques ou de la poussière), le relais doit faire l’objet d’un essai complémentaire ou d’une inspection visuelle après avoir été retiré de son boîtier. Lors de cette inspection visuelle, les points suivants doivent être vérifiés :

- Vérifier la présence de tout signe de dommage mécanique sur le module relais, les contacts et le boîtier du relais.

- Si de la poussière s’est accumulée à l’intérieur du couvercle ou du boîtier du relais, l’éliminer soigneusement à l’aide d’un souffleur.

- Vérifiez la présence de signes de corrosion ou de rouille à l'intérieur du relais, sur son boîtier ou sur ses bornes.

Questions fréquentes

Q : Quelles sont les principales différences entre SPAJ141C SPAJ141C SPAJ141C-AA et 140C ?
R : Le modèle 141C possède un circuit d'entrée de protection contre les défauts de masse plus sensible que celui du modèle 140C, ce qui le rend adapté aux systèmes présentant des exigences plus strictes en matière de mise à la terre.

Q : Comment réinitialiser le signal d'alarme sur SPAJ141C SPAJ141C SPAJ141C-AA ?
R : Appuyez sur le bouton RÉINITIALISER/AVANCER situé sur le panneau. Si un affichage persistant est configuré, le voyant ne s'éteindra qu'après une réinitialisation manuelle.

Q : Est-ce que SPAJ141C SPAJ141C SPAJ141C-AA prend-il en charge la surveillance à distance ?
R : Oui, il nécessite un module de communication SPA-ZC 17 ou SPA-ZC 21 connecté à un bus en fibre optique.

Q : Où puis-je consulter les codes de défaut sur SPAJ141C SPAJ141C SPAJ141C-AA ?
R : En cas de défaut interne, l'afficheur numérique rouge situé à gauche indiquera le type précis de défaut accompagné d'un code vert.

Q: Peut SPAJ141C SPAJ141C SPAJ141C-AA peut-il être directement branché et remplacé comme pièce de rechange ?
R : Oui, mais avant le remplacement, vous devez vérifier la position des commutateurs DIP (SGF/SGB/SGR) à l’arrière afin de vous assurer que la logique est cohérente avec celle du dispositif d’origine.
