Umumiy ko'rinish
Kelib chiqish joyi: |
Shvetsiya |
Brend nomi: |
ABB |
Model raqami: |
REA107-AA RLY-REA107-AAA |
Qadoqlash tafsilotlari: |
Asl yangi Zavod tomonidan sigillangan |
Yetkazib berish muddati: |
5-7 kun |
To'lov shartlari: |
T/T |
Yetkazib berish qobiliyati: |
E'tiborlangan |
Texnik xususiyatlari
|
Parametr |
Qiymat |
|
Model |
REA107-AA RLY-REA107-AAA |
|
Mahsulot turi |
Yoy himoya moduli |
|
O'lchovlar |
20,3 x 18,5 x 3 sm |
|
Vazn |
0.96 kg |
|
Signal kontaktlari |
Turi: Chiroq 1–4, Chiroq 5–8 |
|
Eng katta tizim voltaji |
250 V doimiy tok/alternativ tok |
|
Doimiy o'tkazish toki |
5 A |
|
Yopish va o‘tkazish (0,5 s) |
10 A |
|
Yaratish va uzatish (3 s) |
8 A |
|
DC uzilish quvvati |
1 A / 0,25 A / 0,15 A (48/110/220 V DC, L/R ≤ 40 ms) |
|
Quvvat iste’moli (tinch holatda / ishlashda) |
1,7 Vt / ~2,7 Vt |
|
Portga ulanadigan maksimal kengaytirish birliklari soni |
5 (REA 101 port orqali) |
|
Linza sensorining ishlaydigan harorati |
-40 °C dan +100 °C gacha |
|
Linza sensorining maksimal harorati (+1 soat) |
+140 °C |
|
Eng kichik tolaning egilish radiusi |
100 mm |
|
Ulanish kabeli uzunligi (asosiy—qoʻshimcha) |
Maksimal 40 m |
|
Ishlash vaqti (yorugʻlikdan) |
< 1,0 ms |
|
Xizmat ko'rsatish harorati doirasi |
-10 °C dan +55 °C gacha |
|
Tashish/saqlash harorati |
-40 °C dan +70 °C gacha |
|
Himoya sinfi |
IP20 (IEC 60529) |
|
Vazni (modul) |
1.0 kg |
|
Dielektrik sinovi |
2 kV, 50 Hz, 1 daqiqa (IEC 60255-5) |
|
Impuls kuchlanishi sinovi |
5 kV, 1,2/50 µs, 0,5 J |
|
Izolyatsiya qarshiligi |
>100 MΩ @ 500 V doimiy tok |
|
EMC: 1 MHz li burust (umumiy rejimda) |
2,5 kV |
|
EMC: 1 MHz li burust (differensial rejimda) |
1,0 kV |
|
Elektrostatik razryad (ESD) |
6 kV kontaktli razryad (III sinf) |
|
Tez o'tuvchi buzilishlar |
4 kV |
|
Surg'uga chidamlilik (chiziqdan yerga) |
2 kV |
|
Surg'uga chidamlilik (chiziqdan chiziqqa) |
1 kV |
Tavsif

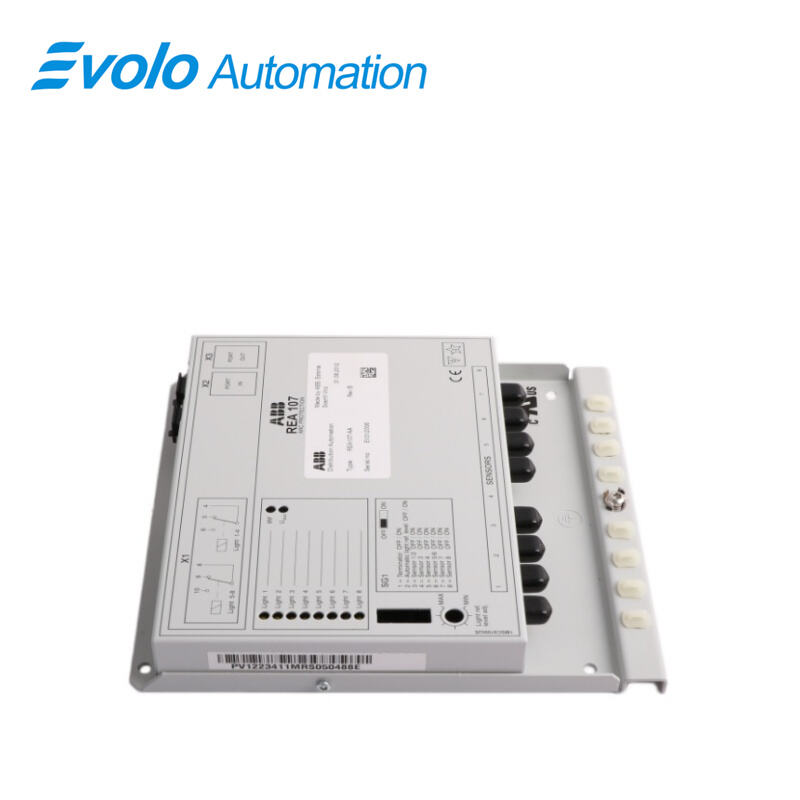

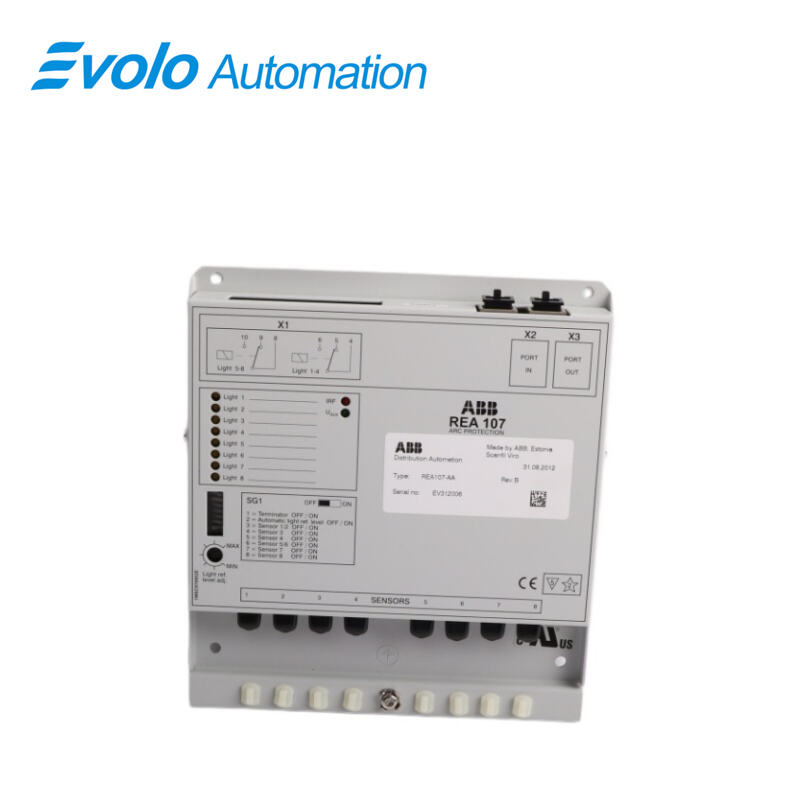

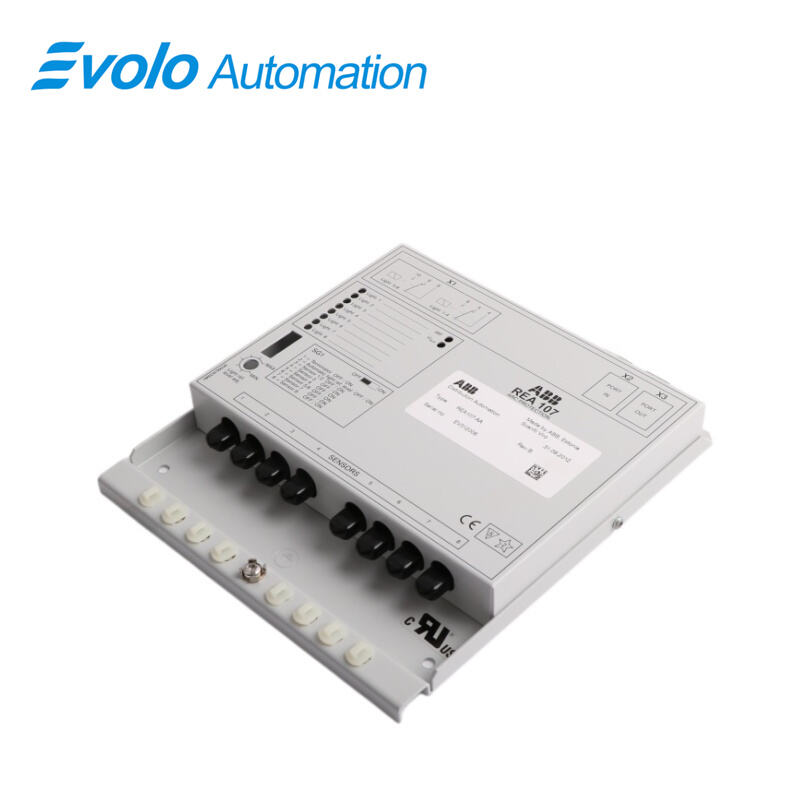

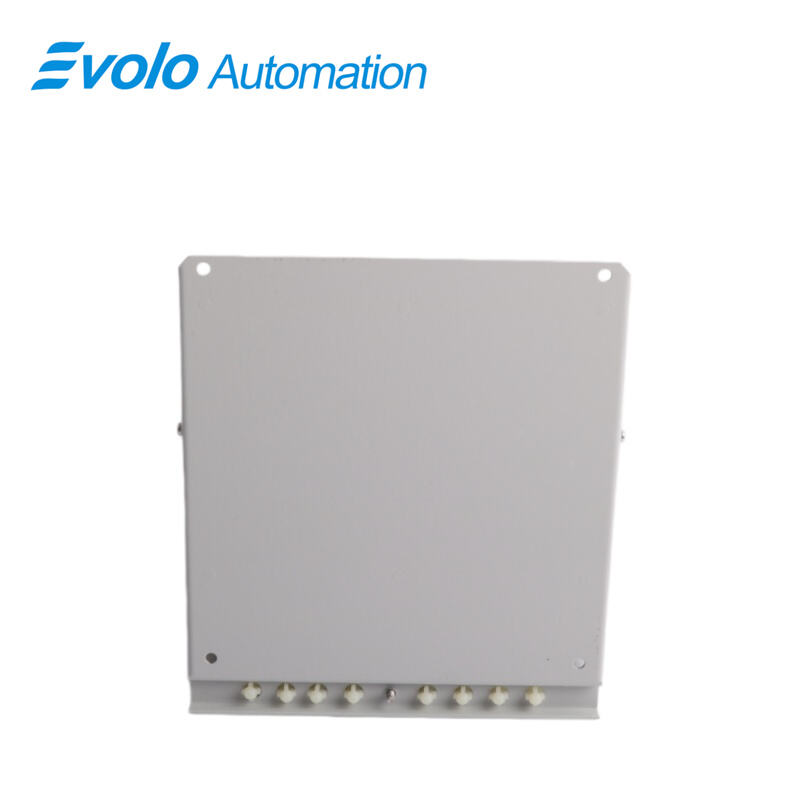

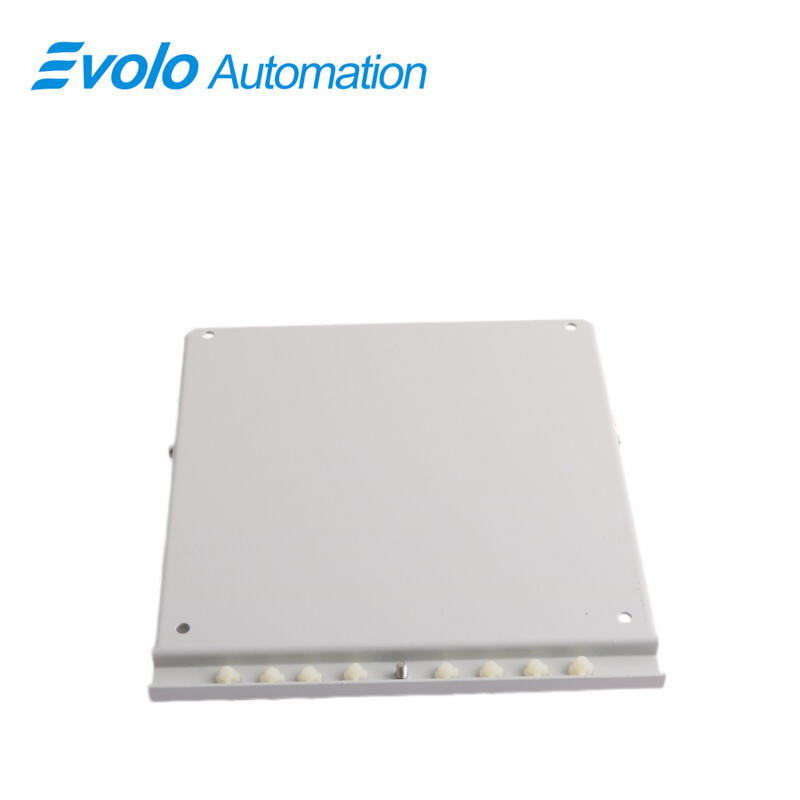

REA107-AA RLY-REA107-AAA bu — REA 101 yoy himoya relisi bilan birga ishlatilish uchun moʻljallangan kengaytirish qurilmasidir. Qurilmaning vazifasi yorugʻlikni aniqlash va REA 101 relisiga shu haqda maʼlumot berishdir. Kengaytirish qurilmasidan foydalanish himoya maydonini kengaytirishga va obyektni kichikroq maydonlarga boʻlish imkonini beradi.
Qo'llanilishi
Neft va kimyo sanoati korxonalarida: Korroziv gazlar chiqaruvchi transformator tarmoqlarini doimiy (24/7) nazorat qilish.
Temir va poʻlat eritish zavodlarida: Metall chang tomonidan keltirilgan fazadan-fazaga qisqa tutashuv yoyini oldini olish uchun yuqori kuchlanishli elektr tarmoq qurilmalari xonalari himoyasi.
Kemalar qurilish zavodlarida: Dengizda yoy hodisalarini oldini olish uchun cheklangan joylarda joylashgan dengiz elektr tarmoq qurilmalari himoyasi.
Temir yoʻl transporti zavodlarida: Traktion transformator tarmoqlaridagi past kuchlanishli/oʻrta kuchlanishli elektr tarmoq qurilmalari himoyasi.
Katta maʼlumotlar markazlarida: Hech qanday uzilishsiz taʼminotni taʼminlash uchun aniq elektr tarmoq qurilmalari (RPP) himoyasi.
Xususiyatlari
Yoy aniqlash uchun sakkiz linza turidagi sensorlar
Ikki signalli relilar
REA 101 relisi va/yoki boshqa kengaytirish qurilmalariga ulanish uchun ikkita RJ-45 porti
O'z-o'zini nazorat qilish bloki ishlayotgan kuchlanishlarni nazorat qiladi
Har bir sensor uchun LED ko'rsatkichlar
O'rnatish bo'yicha ko'rsatmalar
Blokni ishga tushirishda quyidagi tartibga amal qilish kerak:
1. O'chirgich guruhu SG1
Standart sozlash: SG1 00000000
O'chirgichlarni ilova talab qilganidek sozlang. Bu qo'llanmaning "LED va o'chirgichlarning funksiyasi" bo'limi hamda REA 101 operator qo'llanmasining "Ilova misollari" bo'limiga qarang
2. Potentsiometr "Yorug'lik ref. darajasi sozlash"
Standart sozlash: o'rtacha pozitsiya. Agar SG1/2 o'chirgichi avtomatik orqa fon kompensatsiyasi uchun sozlangan bo'lsa, potentsiometrning sozlamasini o'zgartirish shart emas.
Tez-tez so'raladigan savollar
S1: Qutidagi 8 ta chiroq nima ma'noga ega? REA107-AA RLY-REA107-AAA nima bildiradi?
J: Har bir chiroq bitta linza sensoriga mos keladi. Yashil rang — normal ishlashni, qizil rang — yoy aniqlash yoki sensor nosozligini bildiradi.
2-savol: AAA qoplamali versiyasi REA107-AA RLY-REA107-AAA oddiy zavodlarda foydalanish mumkinmi?
J: Ha. Qoplamali dizayni namlik va changga chidamliligni oshirib, xizmat muddatini uzartiradi.
3-savol: REA107-AA RLY-REA107-AAA rEA101 asosiy moduliga qanday ulanadi?
J: U monitoring va avtomatik uzilish koordinatsiyasi uchun maxsus optik yoki elektr magistrali orqali bevosita ulanadi.
4-savol: Sensor optik tolasi uzilganda REA107-AA RLY-REA107-AAA noto'g'ri ishga tushiradimi?
J: Yo'q. U o'zini diagnostika qiladi va optik tolada shikastlanish aniqlanganda xizmat xabarnomasi chiqaradi.
5-savol: Linza sensorining REA107-AA RLY-REA107-AAA qayerga o'rnatilishi kerak?
A: Uni kabel ulanishlari, avtomatik qurilmalar kontaktlari yoki shinalar ulanishlari kabi yuqori xavfli yoyilish maydonlariga yaqin o‘rnatishingiz kerak.
