Gambaran Keseluruhan
Tempat Asal: |
Sweden |
Nama Jenama: |
ABB |
Nombor Model: |
REA107-AA RLY-REA107-AAA |
Butir-butir Pemakanan: |
Baru Asal, Disediakan Kilang |
Masa Penghantaran: |
5-7 hari |
Syarat Pembayaran: |
T/T |
Kemampuan Bekalan: |
Dalam stok |
Spesifikasi
|
Parameter |
Nilai |
|
Model |
REA107-AA RLY-REA107-AAA |
|
Jenis Produk |
Modul Perlindungan Lengkung |
|
Dimensi |
20.3 x 18.5 x 3 cm |
|
Berat |
0.96 kg |
|
Kenalan Isyarat |
Jenis: Lampu 1–4, Lampu 5–8 |
|
Tegangan Sistem Maksimum |
250 V DC/AC |
|
Arus Terus Menerus |
5 A |
|
Buat & Bawa (0.5 s) |
10 A |
|
Buat & Bawa (3 s) |
8 A |
|
Kapasiti Pemutusan DC |
1 A / 0.25 A / 0.15 A (48/110/220 V DC, L/R ≤ 40 ms) |
|
Penggunaan Kuasa (diam / beroperasi) |
1.7 W / ~2.7 W |
|
Bilangan Maksimum Unit Lanjutan per Port |
5 (melalui port REA 101) |
|
Suhu Pengoperasian Sensor Lensa |
-40 °C hingga +100 °C |
|
Suhu Maksimum Sensor Lensa (+1 jam) |
+140 °C |
|
Jejari Lenturan Gentian Minimum |
100 mm |
|
Panjang Kabel Sambungan (induk-anak) |
Maksimum 40 m |
|
Masa Operasi (daripada cahaya) |
< 1.0 ms |
|
Jangkaan Suhu Khidmat |
−10 °C hingga +55 °C |
|
Suhu Pengangkutan/Penyimpanan |
-40 °C hingga +70 °C |
|
Kelas Pelindungan |
IP20 (IEC 60529) |
|
Berat (Modul) |
1.0 kg |
|
Ujian Dielektrik |
2 kV, 50 Hz, 1 minit (IEC 60255-5) |
|
Ujian Voltan Impuls |
5 kV, 1.2/50 µs, 0.5 J |
|
Rintangan penebat |
>100 MΩ @ 500 V DC |
|
EMC Letupan 1 MHz (modus sepunya) |
2.5 kV |
|
EMC Letupan 1 MHz (modus pembezaan) |
1.0 kV |
|
Pelepasan Elektrostatik (ESD) |
6 kV pelepasan sentuh (Kelas III) |
|
Gangguan Peralihan Pantas |
4 kV |
|
Ketahanan Terhadap Surja (garisan ke bumi) |
2 kV |
|
Ketahanan Terhadap Surja (garisan ke garisan) |
1 kV |
Penerangan

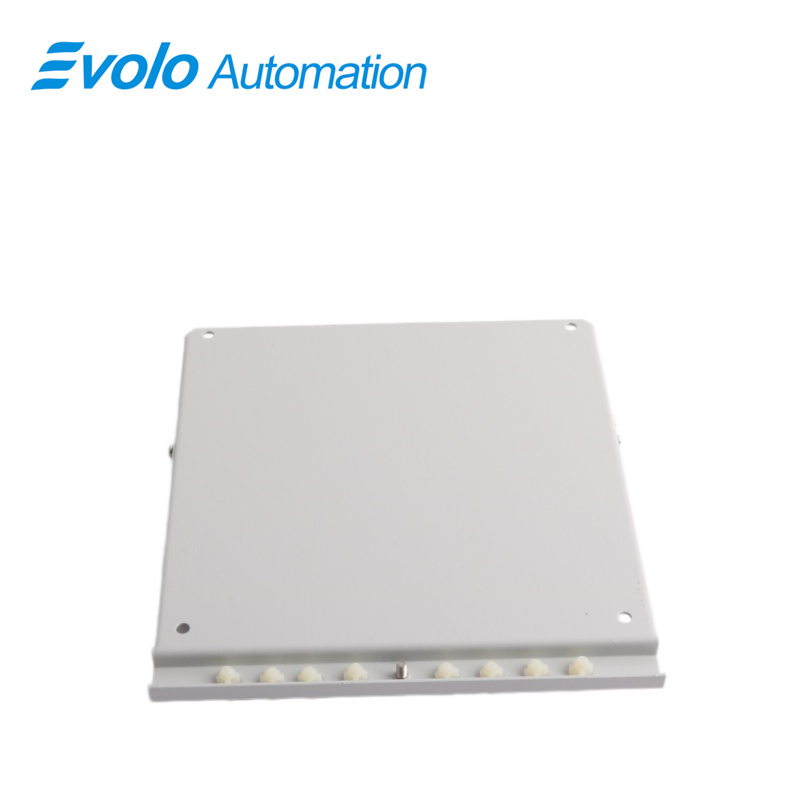

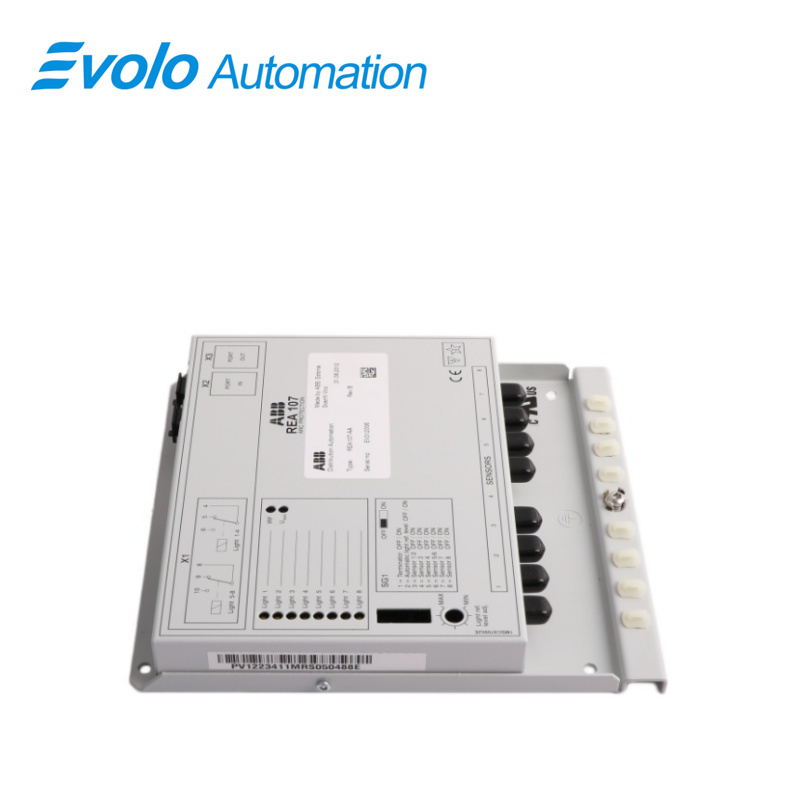

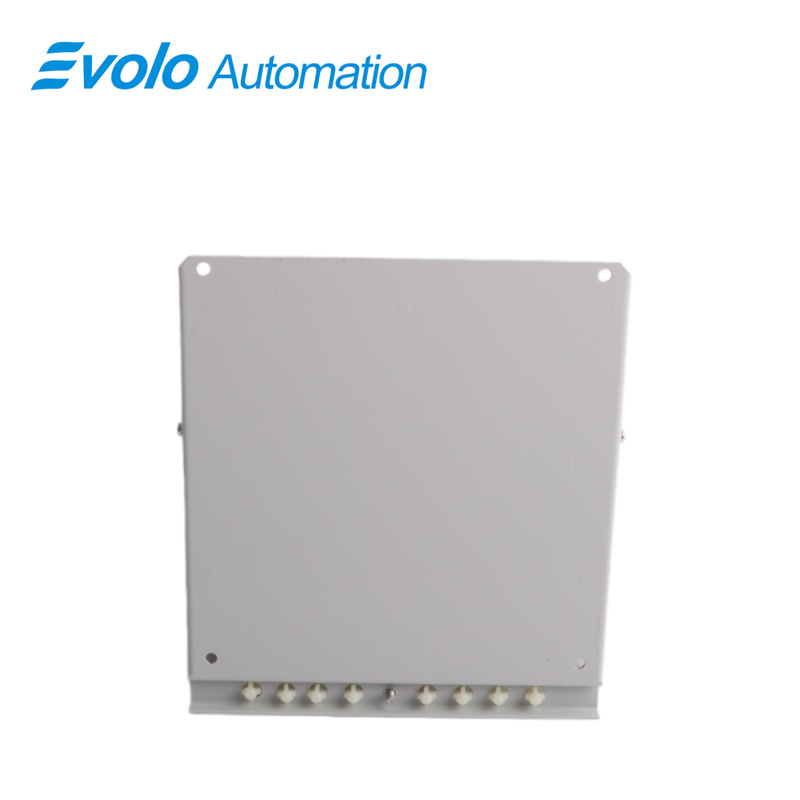

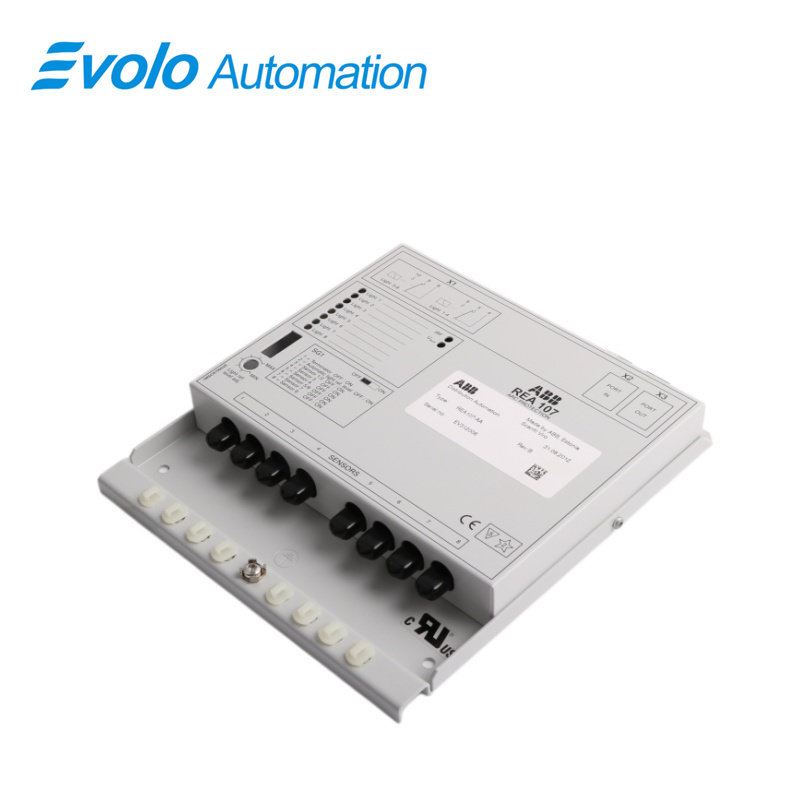

REA107-AA RLY-REA107-AAA ialah unit sambungan yang direka untuk digunakan bersama dengan reley perlindungan lengkung REA 101. Fungsi unit ini ialah mengesan cahaya dan memberikan maklumat mengenainya kepada reley REA 101. Penggunaan unit sambungan ini membolehkan kawasan perlindungan dipanjangkan dan objek dibahagikan kepada kawasan-kawasan yang lebih kecil.
Aplikasi
Loji petrokimia: pemantauan 24/7 terhadap stesen pengalihan yang mengandungi gas korosif.
Loji peleburan keluli dan besi: perlindungan bilik peralatan suis tegangan tinggi daripada lengkung litar pintas fasa-ke-fasa yang disebabkan oleh habuk logam.
Loji pembinaan kapal: perlindungan peralatan suis marin dalam ruang terhad untuk mencegah kemalangan lengkung di laut.
Loji transit rel: perlindungan peralatan suis voltan rendah/voltan sederhana dalam stesen pengalihan tarikan.
Pusat data berskala besar: perlindungan peralatan suis tepat (RPP) untuk memastikan tiada gangguan bekalan kuasa.
Ciri-ciri
Lapan sensor jenis kanta untuk pengesanan lengkung
Dua reley isyarat
Dua port RJ-45 untuk sambungan ke reley REA 101 dan/atau unit sambungan lain
Unit pengawasan kendiri untuk memantau voltan operasi
Penunjuk LED untuk setiap sensor
Arahan untuk penyusunan sistem
Prosedur berikut perlu diikuti apabila unit ini dipasang:
1. Kumpulan suis SG1
Tetapan lalai: SG1 00000000
Tetapkan suis mengikut keperluan aplikasi. Rujuk bahagian "Fungsi LED dan suis" dalam manual ini serta bahagian "Contoh aplikasi" dalam Manual Pengendali REA 101
2. Potensiometer "Light Ref. Level Adj."
Tetapan lalai: kedudukan tengah. Jika suis SG1/2 ditetapkan untuk pemadaman latar belakang automatik, tetapan potensiometer tidak perlu diubah.
Soalan Lazim
Q1: Apakah maksud 8 lampu pada REA107-AA RLY-REA107-AAA itu?
A: Setiap lampu sepadan dengan satu sensor lensa. Warna hijau bermaksud normal; warna merah menunjukkan pengesanan lengkung atau kegagalan sensor.
K2: Adakah versi berlapis AAA bagi REA107-AA RLY-REA107-AAA boleh digunakan di kilang-kilang biasa?
J: Ya. Reka bentuk berlapiskannya meningkatkan rintangan terhadap lembapan dan habuk, seterusnya memperpanjang jangka hayat perkhidmatan.
K3: Bagaimanakah REA107-AA RLY-REA107-AAA dihubungkan ke modul utama REA101?
J: Ia disambungkan secara langsung melalui bas gentian atau elektrik khusus untuk pemantauan dan penyelarasan pelanjutan trip.
K4: Adakah REA107-AA RLY-REA107-AAA akan mencetuskan trip palsu jika gentian pengesan putus?
J: Tidak. Ia menjalankan diagnosis kendiri dan mengeluarkan amaran perkhidmatan apabila kerosakan gentian dikesan.
K5: Di manakah sensor kanta REA107-AA RLY-REA107-AAA perlu dipasang?
A: Pasang di kawasan berisiko tinggi terhadap lengkung elektrik seperti sambungan kabel, sentuhan pemutus litar, atau sambungan bar bus.
