Umumiy ko'rinish
Kelib chiqish joyi: |
Shvetsiya |
Brend nomi: |
ABB |
Model raqami: |
NTDO02 |
Qadoqlash tafsilotlari: |
Asl yangi Zavod tomonidan sigillangan |
Yetkazib berish muddati: |
5-7 kun |
To'lov shartlari: |
T/T |
Yetkazib berish qobiliyati: |
E'tiborlangan |
Texnik xususiyatlari
|
Parametr |
Xususiyat |
|
Model |
NTDO02 |
|
Quruvchi turi |
Yakunlash birligi |
|
O'lchovlar |
18,1 × 4,1 × 17,7 sm |
|
Vazn |
0.34 kg |
|
Kanallar |
8 ta raqamli chiqish |
|
Mos modullar |
DSO, NKTU |
|
Relaylar |
Kiritilmagan |
|
WEEE toifasi |
Kichik o'lchamli uskunalar (tashqi o'lchamlari 50 sm dan ortiq bo'lmagan) |
|
Battariya soni |
0 |
|
Elektr ta'minoti talablari |
+24 VDC, maksimal 268 mA |
|
Kabel izolyatsiyasi |
PVC (UL standarti PLTC) 300 V da 80°C, PVC boʻlmagan (UL standarti PLTC) 300 V da 90°C |
|
O'rnatish |
Maydon tugatish paneliga vintlar bilan o'rnatish |
|
Ishlash temperaturasida |
0° dan 70°C gacha (32° dan 158°F gacha) |
|
Nisbiy namlik |
70°C gacha namlik 5% dan 90% gacha (suv kondensatsiyasi boʻlmaydi) |
|
Balandlik |
Dengiz sathidan 3 km (1,86 mil) balandlikgacha |
|
Havo sifati |
Korrozionga chidamli |
|
O'rnatish kategoriyasi |
III toifali |
|
Sertifikatlash |
Oddiy (xavfli bo'lmagan) joylar uchun CSA tomonidan sertifikatlangan, Factory Mutual tomonidan Class I, Division 2, guruhlar A, B, C, D uchun tasdiqlangan |
|
Relé turi |
120 VAC |
|
Sig'im darajasi |
4 A slo-blo (bir siklli zudlikda — 60 A) |
|
Chiqish voltaj diapazoni |
12 VAC dan 280 VAC gacha |
|
Chiqish to'kchasi |
3 A rms maks. (15° dan 25°C gacha), 70°C da 1.2 A rms maks. |
|
Yuk chastotasi |
47 dan 63 Gs |
|
O'chgan holatdagi qochib ketayotgan tok |
0.75 mA rms maks. |
|
Bir siklli zudlik qobiliyati |
85 A pik maks. |
|
Sovutilayotgan joyingiz uchun |
Belgilangan atrof-muhit chegaralari doirasida Bailey shkaflarida foydalanilganda sovutish talab qilinmaydi |
|
Elektromagnit / RF toʻsiq |
Shkaf eshiklarini yopiq tutib turing; aloqa uskunalari bilan 2 m dan kam bo'lmaslik kerak |
Tavsif

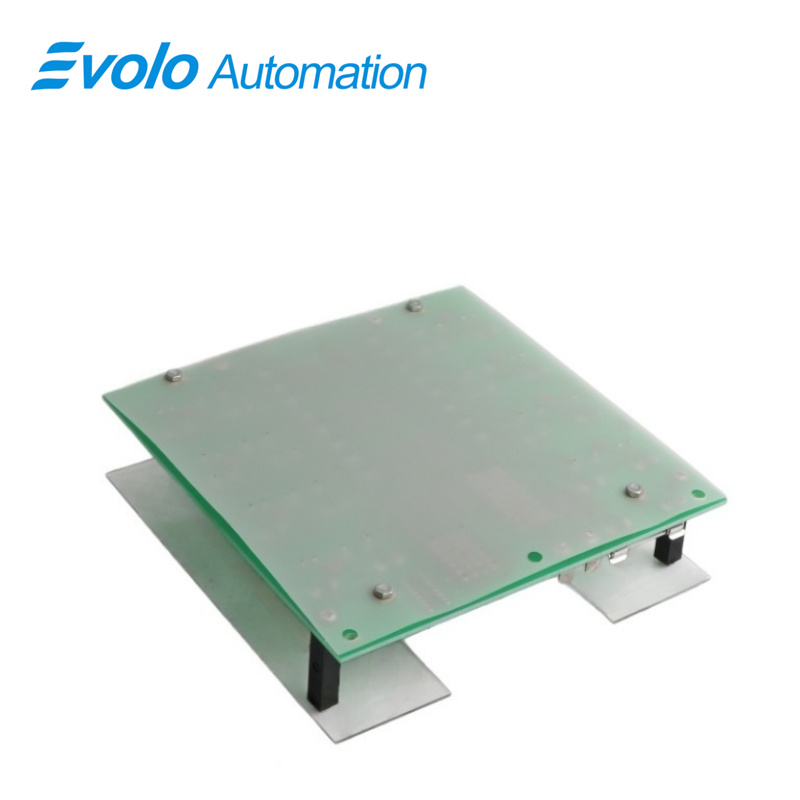

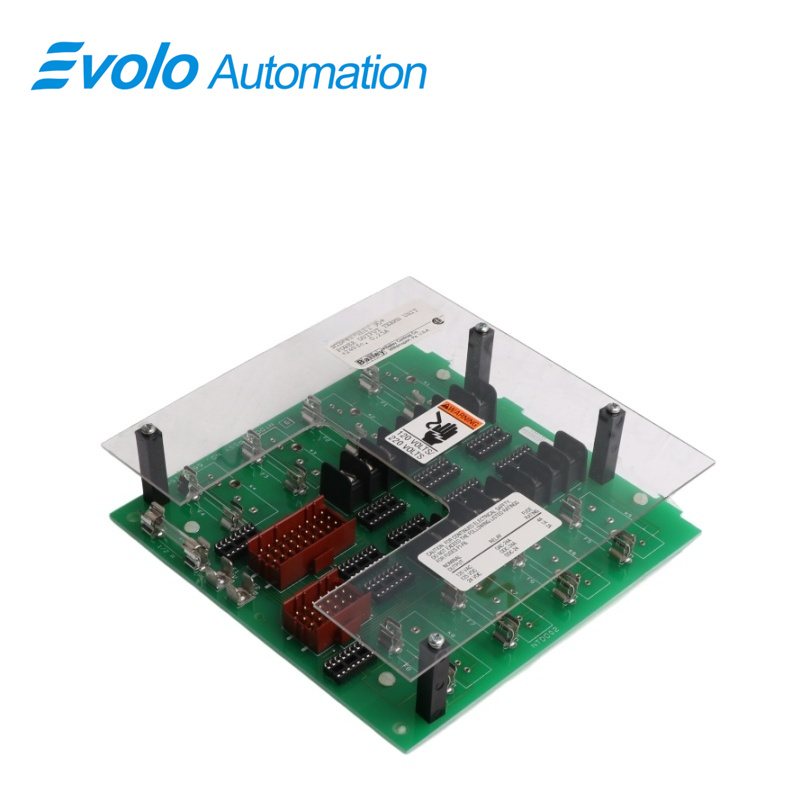

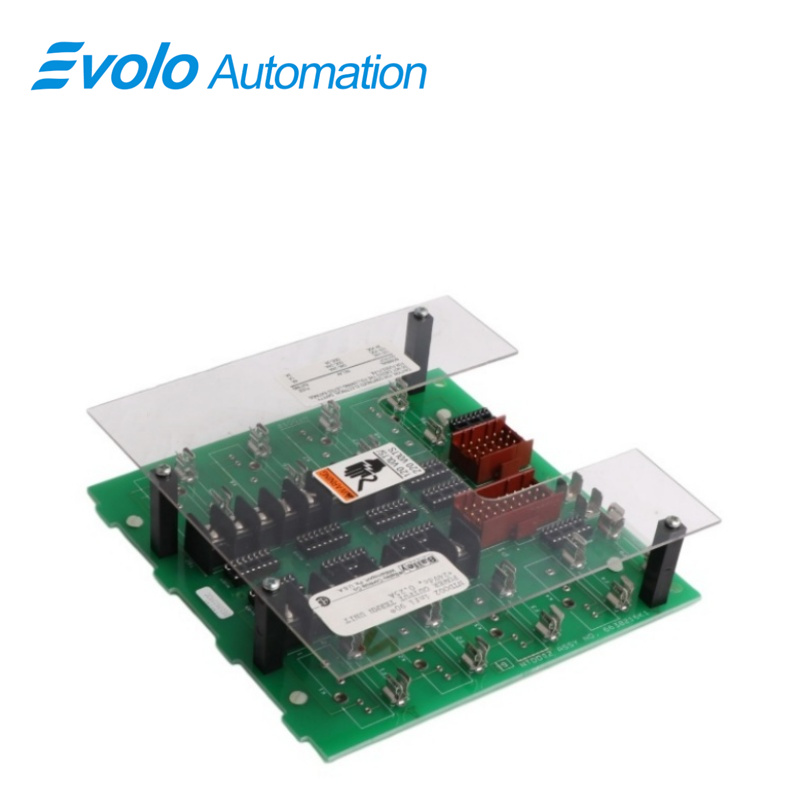

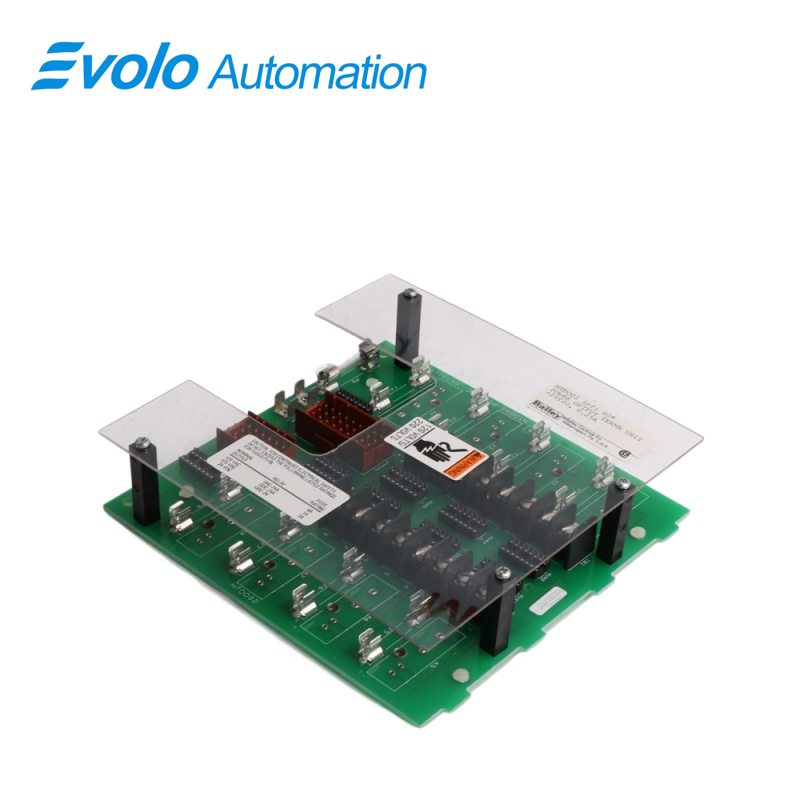

NTDO02 raqamli chiqishni tugatish qurilmasi maksimal sakkizta qattiq holatli rele chiqishini ta'minlay oladi. Boshqaruv modulida joylashgan konfiguratsiya raqamli chiqishni tugatish qurilmasi (TDO) relelarining chiqish holatini belgilaydi. NTDO02 tugatish qurilmasi NTDO01 tugatish qurilmasining funksional almashtiruvchisidir. TDO tugatish qurilmasi kabel ulanishi orqali I/O moduli bilan aloqaga kiradi. U IMDSO04 raqamli chiqish moduli (DSO) yoki IMDSM05 raqamli I/O moduli (DSM) bilan aloqaga kiradi. Har bir I/O moduli rele boshqaruvi uchun maksimal 16 ta chiqish signali beradi. Shu 16 ta chiqish signalidan har biri NTDO02 tugatish qurilmasi orqali maksimal to'qqizta releni boshqara oladi. DSM va DSO I/O modullari maksimal 18 ta TDO tugatish qurilmasini boshqara oladi. Agar bir nechta tugatish qurilmalari ishlatilsa, qo'shimcha tugatish qurilmalari o'zaro ulanadi.
Qo'llanilishi
Issiqlik elektr stansiyalari: Yordamchi nasoslar to'plamining ishga tushirilishini va to'xtatilishini, shuningdek, pnevmatik elektromagnit klapanlarning ochilishini va yopilishini boshqarish.
Moy/kimyoviy zavodlar: Boshqaruv maydonidagi yopish qurilmalari, eshitiladigan va ko'rinadigan ogohlantirish signallari hamda bloklovchi boshqaruv sxemalari.
Temir va po'lat metallurgiya zavodlari: G'ovak pech va konvertor jarayonlarida gidravlik va pnevmatik klapanlarga uzoqdan boshqaruv.
Qog'oz va farmatsevtika zavodlari: Taqsimlangan boshqaruv tizimlarida (DCS) turli avtomatlashtirilgan ishlab chiqarish liniyalari uchun bajaruvchi qurilmalar.
Xususiyatlari
NTDO02 yakuniy qurilmasidan foydalanib, har bir kirish/chiqish moduli chiqishini bir nechta yarimo'tkazgichli relelarga (maksimal to'qqiztaga) ulash mumkin. Bir kirish/chiqish moduli maksimal 144 ta rele (har biri to'qqiztadan rele bo'lgan 16 ta chiqish signali) boshqarishi mumkin. Buning uchun 144 ta rele sig'adigan qilish uchun 18 ta NTDO02 yakuniy qurilmasi o'zaro ulanadi.
Uch xil turdagi relelar mavjud bo'lib, ularning har biri turli chiqish imkoniyatlariga ega. Qo'llaniladigan rele turini boshqariladigan qurilmaning tok va kuchlanish qiymatlari belgilaydi. Relelar yakuniy qurilma bilan taqdim etilmaydi.
Har bir rele chiqishi sigimli. Har bir rele uchun talab qilinadigan sigim (F1 dan F8 gacha) ishlatilayotgan rele turining tok quvvatiga bog'liq. F1 dan F8 gacha bo'lgan sigimlar terminatsiya blokiga kirmaydi. Qattiq holatli relelarni ulash uchun kerak bo'ladigan quvvat (24 VDC) ham sigimlangan (terminatsiya blokiga kiritilgan).
Xavfsizlik
Har qanday mustaqil mahsulot yoki boshqaruv tizimining ishonchliligi uskunalarning texnik xizmat ko'rsatilishiga bog'liq. Bailey Controls Company barcha uskunalar foydalanuvchilariga uskunalarni optimal darajada ishlashini ta'minlaydigan oldini olish texnik xizmat ko'rsatish dasturini amalga oshirishni kuchli tavsiya etadi.
Ushbu bo'limda maydonida bajarish mumkin bo'lgan protseduralar keltirilgan. Ushbu oldini olish uchun amalga oshiriladigan texnik xizmat ko'rsatish protseduralari yaxshi oldini olish uchun texnik xizmat ko'rsatish amaliyotlarini tashkil etishda yo'riq sifatida qo'llanilishi kerak. Tizimingizni tozalash talablari uchun zarur bo'lgan minimal qadamlarni tanlang.
Oldini olish uchun amalga oshiriladigan texnik xizmat ko'rsatishni bajaruvchi xodimlar quyidagi malakalarga ega bo'lishlari kerak.
• Test uskunalari bilan to'g'ri ishlashni biladigan malakali elektr texniklari yoki muhandislari bo'lishlari kerak.
• NTDO02 Raqamli Chiqish Terminatsiya Blokini yaxshi bilishi, jarayon boshqaruvi tizimlari bilan ishlash tajribasiga ega bo'lishi va elektr tizimlarida ishlashda qanday ehtiyot choralarini ko'rish kerakligini bilishi kerak.
Tez-tez so'raladigan savollar
S1: NTDO02 asosan qaysi bosh kartalar bilan ishlatiladi?
J: U eng ko'p hollarda IMDSO14 yoki IMDSO15 diskret chiqish modullari bilan ishlatiladi.
S2: Nima uchun boshqaruv shkafida chiqish yuborilganligi ko'rsatiladi, lekin NTDO02 ga oid maydon elektromagnit ventillari ishlamayapti?
J: Iltimos, NTDO02 platasidagi kanal sigimini butunligini va maydon sxemasi elektr ta'minotining kuchlanishi normal ekanligini tekshiring.
S3: NTDO02 to'g'ridan-to'g'ri o'zgaruvchan tok 220 V yuklarini boshqara oladimi?
J: Yo'q. NTDO02 odatda doimiy tok muhitlari uchun mo'ljallangan. Yuqori quvvatli o'zgaruvchan tok yuklarini boshqarish uchun odatda oraliq rele kerak bo'ladi.
S4: NTDO02 dagi sigim qanday qilib buzilganligini aniqlash mumkin?
J: Chiqish terminali va umumiy terminal o'rtasidagi kuchlanishni multimetr yordamida o'lchang. Agar boshqaruv kartasining chiqish ko'rsatkichi yoqilgan bo'lsa, lekin terminalda kuchlanish mavjud bo'lmasa, sigim odatda buzilgan bo'ladi.
S5: Ushbu NTDO02 ni almashtirishdan oldin elektr ta'minoti uzilishi kerakmi?
A: Qisqa tutashuvlarni oldini olish uchun mos chiqish tarmog‘ining tashqi elektr ta’minoti (Maydon quvvati) ni uzib qo‘yish tavsiya etiladi. Biroq, DCS tizimi ishlayotganda fizik terminal blokini almashtirish odatda tizimning asosiy dasturiga ta’sir qilmaydi.
