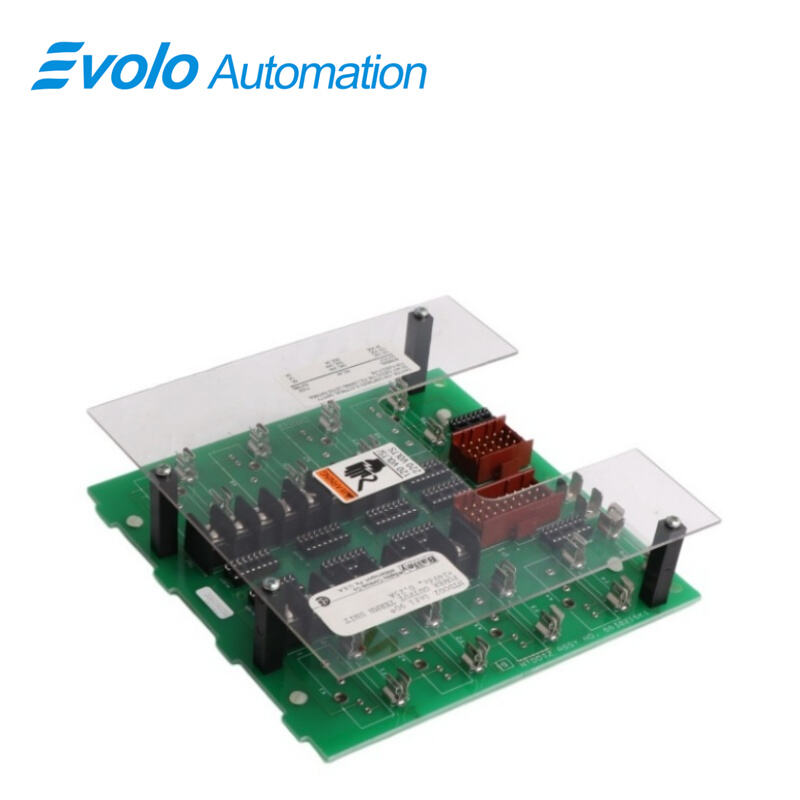

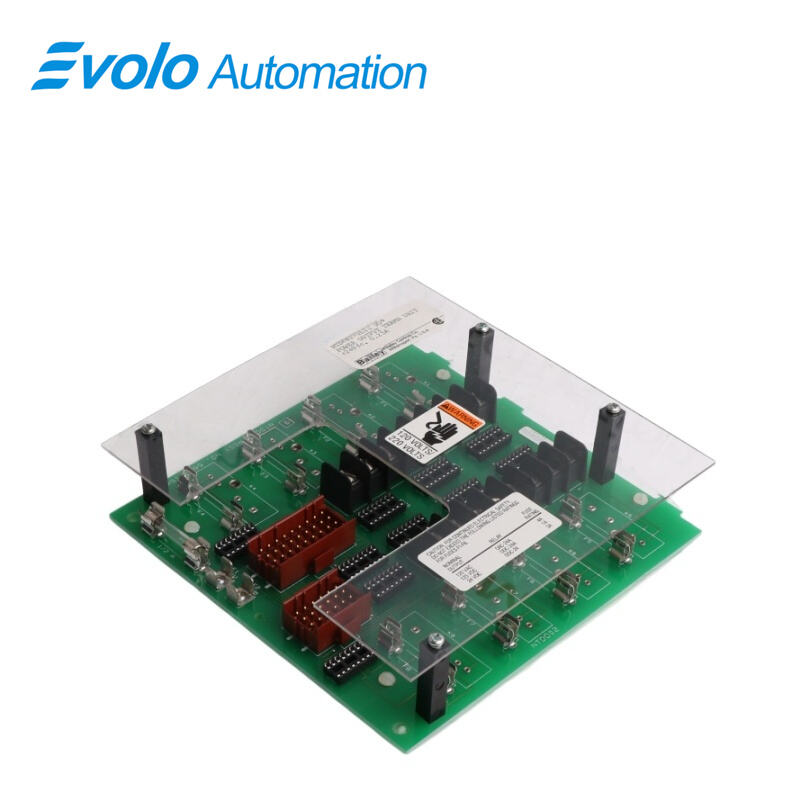

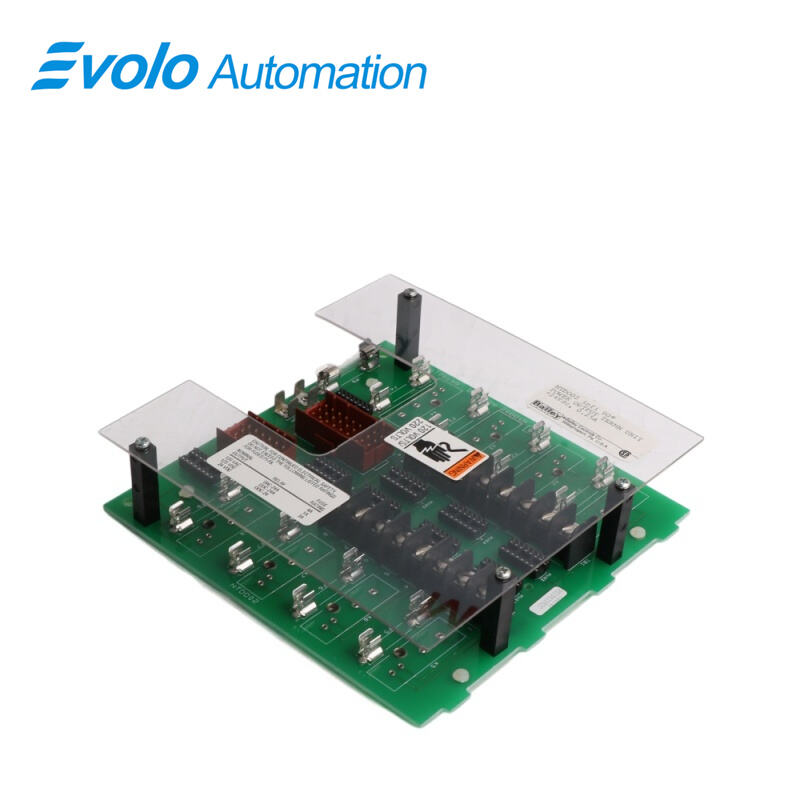

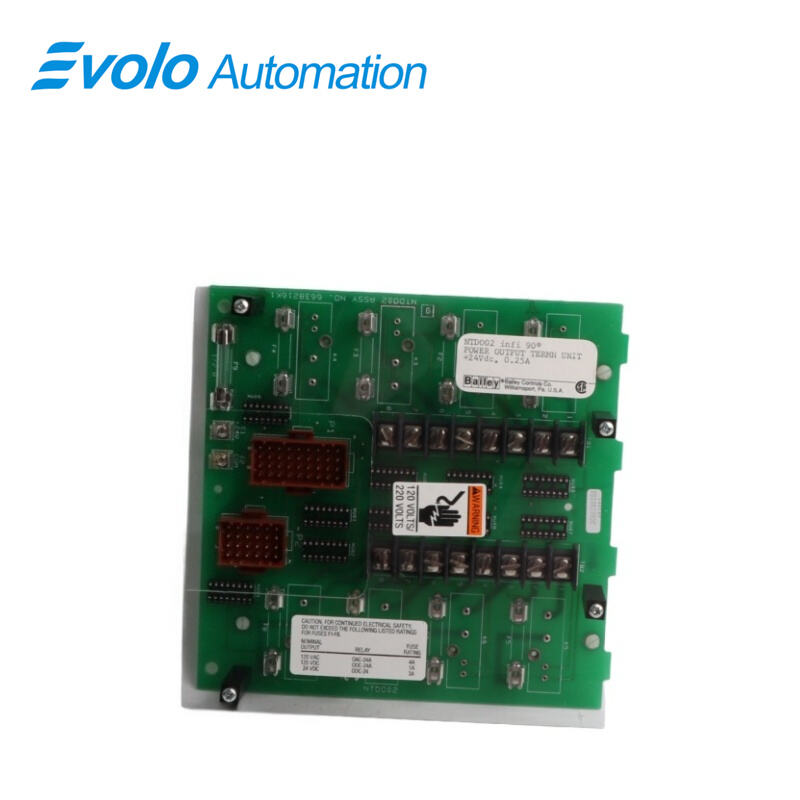

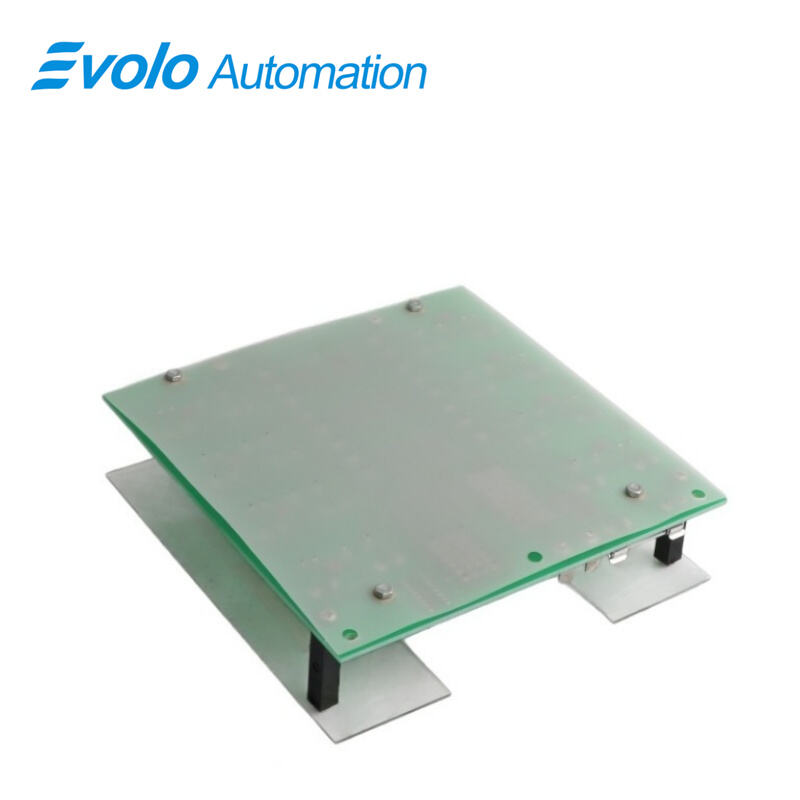

Unité de terminaison de sortie numérique NTDO02

Aperçu

Lieu d'origine :	Suède
Nom de marque :	ABB
Numéro de modèle :	NTDO02
Détails d'emballage :	Neuf, scellé en usine
Délai de livraison :	5-7 jours
Conditions de paiement :	T/T
Capacité d'approvisionnement :	En stock

Spécifications

Description

L'unité de terminaison de sortie numérique NTDO02 peut fournir jusqu'à huit sorties à relais à état solide. La configuration contenue dans un module de commande détermine l'état de sortie des relais de l'unité de terminaison de sortie numérique (TDO). L'unité de terminaison NTDO02 constitue un remplacement fonctionnel de l'unité de terminaison NTDO01. L'unité de terminaison TDO s'interface avec un module d'entrées/sorties (I/O) via une connexion par câble. Elle peut s'interfacer avec un module de sortie numérique IMDSO04 (DSO) ou un module d'entrées/sorties numériques IMDSM05 (DSM). Chaque module d'entrées/sorties peut comporter jusqu'à 16 signaux de sortie pour la commande des relais. Chacun des 16 signaux de sortie peut commander jusqu'à neuf relais via l'unité de terminaison NTDO02. Les modules d'entrées/sorties DSM et DSO peuvent commander jusqu'à 18 unités de terminaison TDO. Si plusieurs unités de terminaison sont utilisées, les unités supplémentaires sont interconnectées.

Applications

Centrales thermiques : Commande du démarrage et de l'arrêt des groupes de pompes auxiliaires ainsi que de l'ouverture et de la fermeture des électrovannes pneumatiques.

Centrales pétrolières et chimiques : Commande des vannes de coupure sur le terrain, alarmes sonores et visuelles, et circuits de commande à verrouillage interlock.

Usines métallurgiques sidérurgiques : Commande à distance des vannes hydrauliques et pneumatiques dans les procédés de haut-fourneau et de convertisseur.

Usines papetières et pharmaceutiques : Actionneurs pour diverses lignes de production automatisées dans les systèmes de commande distribuée (DCS).

Caractéristiques

À l’aide de l’unité de terminaison NTDO02, chaque sortie d’un module d’entrées/sorties (I/O) peut être affectée à plus d’un relais statique (jusqu’à neuf au maximum). Un seul module I/O peut piloter jusqu’à 144 relais (16 signaux de sortie avec neuf relais chacun). Ceci est réalisé en interconnectant 18 unités de terminaison NTDO02 afin d’accommoder 144 relais.

Trois types de relais sont disponibles, chacun présentant des capacités de sortie différentes. Le type de relais utilisé dépend de la tension et du courant nominaux de l’appareil commandé. Les relais ne sont pas fournis avec l’unité de terminaison.

Chaque sortie relais est protégée par un fusible. La valeur du fusible (F1 à F8) requise pour chaque relais dépend de la capacité en courant du type de relais utilisé. Les fusibles F1 à F8 ne sont pas fournis avec l’unité de terminaison. L’alimentation (24 VCC) destinée à commander les relais statiques est également protégée par un fusible (fourni avec l’unité de terminaison).

Entretien

La fiabilité de tout produit autonome ou de tout système de commande dépend de la maintenance de l’équipement. La société Bailey Controls Company recommande vivement à tous les utilisateurs d’équipements de mettre en œuvre un programme de maintenance préventive afin de maintenir l’équipement à un niveau de performance optimal.

Cette section présente les procédures pouvant être effectuées sur site. Ces procédures de maintenance préventive doivent servir de lignes directrices pour aider à établir de bonnes pratiques de maintenance préventive. Sélectionnez les étapes minimales nécessaires pour répondre aux besoins de nettoyage de votre système.

Le personnel chargé de la maintenance préventive doit remplir les conditions suivantes.

• Doit être composé de techniciens ou d’ingénieurs électriciens qualifiés, connaissant l’utilisation appropriée des équipements de test.

• Doit être familiarisé avec l’unité de terminaison numérique NTDO02, avoir une expérience pratique des systèmes de commande de procédés et connaître les précautions à prendre lors de travaux sur des systèmes électriques sous tension.

FAQ

Q1 : Avec quelles cartes maîtresses l’NTDO02 est-il principalement utilisé ?
R : Il est le plus couramment utilisé avec les modules de sortie discrète IMDSO14 ou IMDSO15.

Q2 : Pourquoi le tableau de commande indique-t-il que la sortie a été envoyée, mais les électrovannes de terrain ne fonctionnent pas sur le NTDO02 ?
R : Veuillez vérifier si le fusible du canal sur la carte NTDO02 est intact et si la tension d’alimentation du circuit de terrain est normale.

Q3 : Le NTDO02 peut-il piloter directement des charges CA 220 V ?
R : Non. Le NTDO02 est généralement conçu pour des environnements à tension continue (CC). Pour piloter des charges CA de forte puissance, un relais intermédiaire est généralement requis.

Q4 : Comment déterminer si le fusible du NTDO02 est grillé ?
R : Utilisez un multimètre pour mesurer la tension entre la borne de sortie et la borne commune. Si l’indicateur de sortie de la carte de commande est allumé, mais qu’aucune tension n’est mesurée à la borne, le fusible est généralement grillé.

Q5 : Une coupure d’alimentation est-elle requise lors du remplacement de ce NTDO02 ?
A : Il est recommandé de déconnecter l’alimentation électrique externe (alimentation sur le terrain) du circuit de sortie concerné afin d’éviter les courts-circuits pendant le câblage. Toutefois, le remplacement du bloc de bornes physique alors que le système DCS est en marche n’a généralement pas d’incidence sur le programme principal du système.
