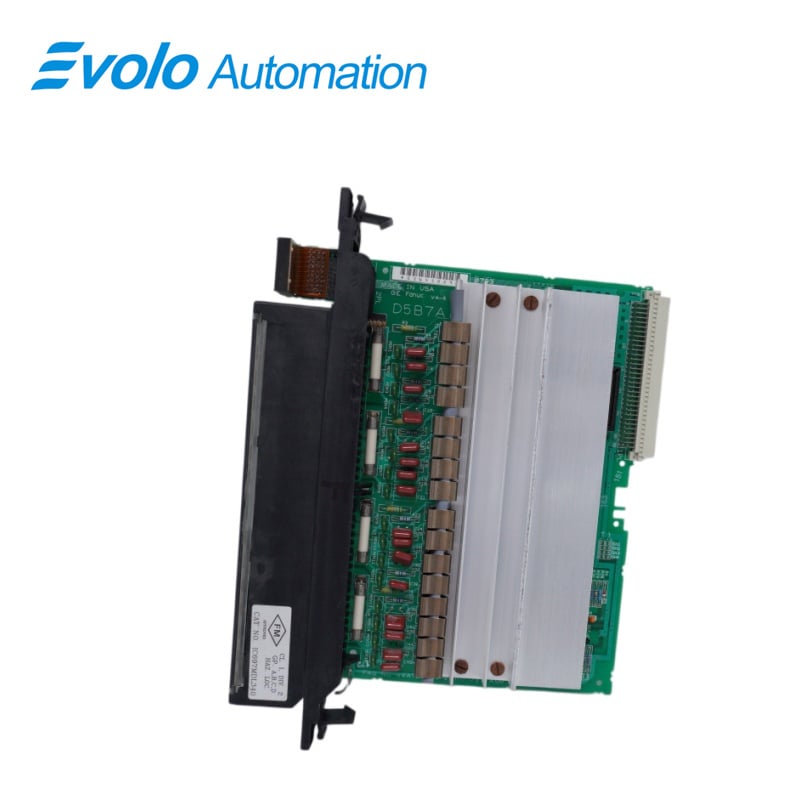

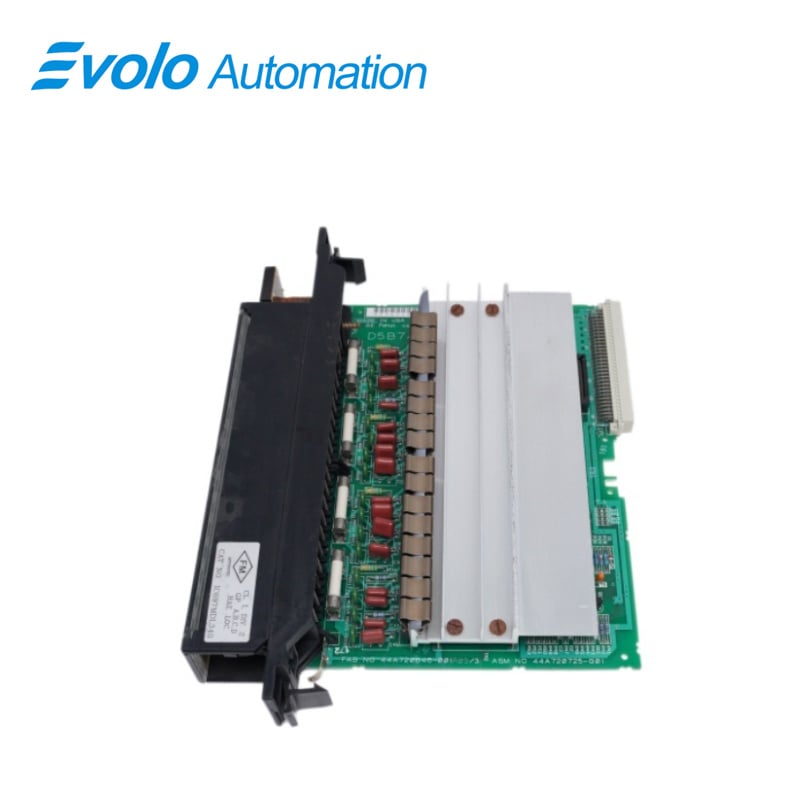

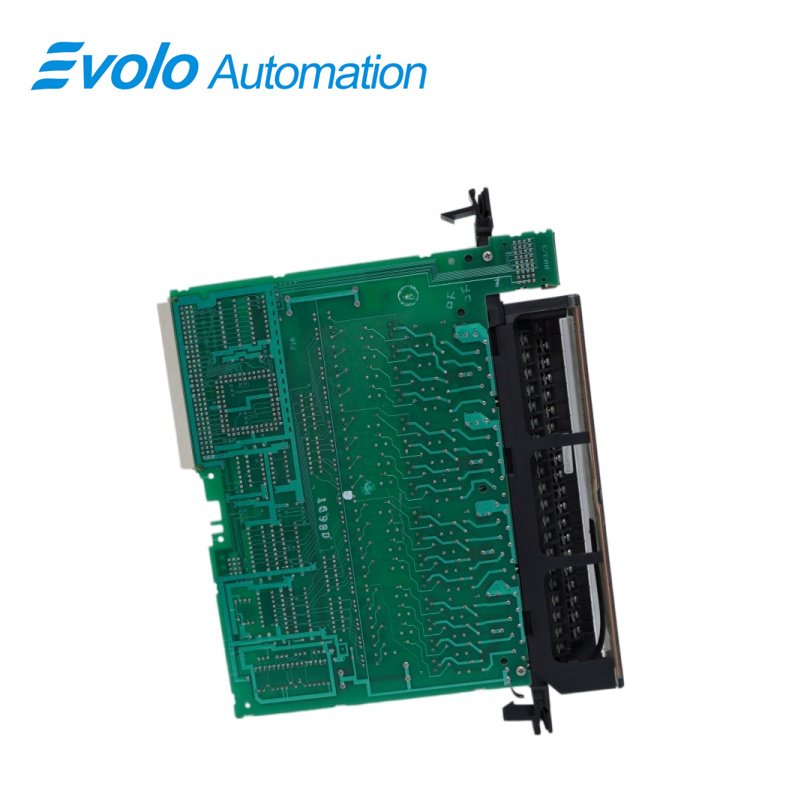

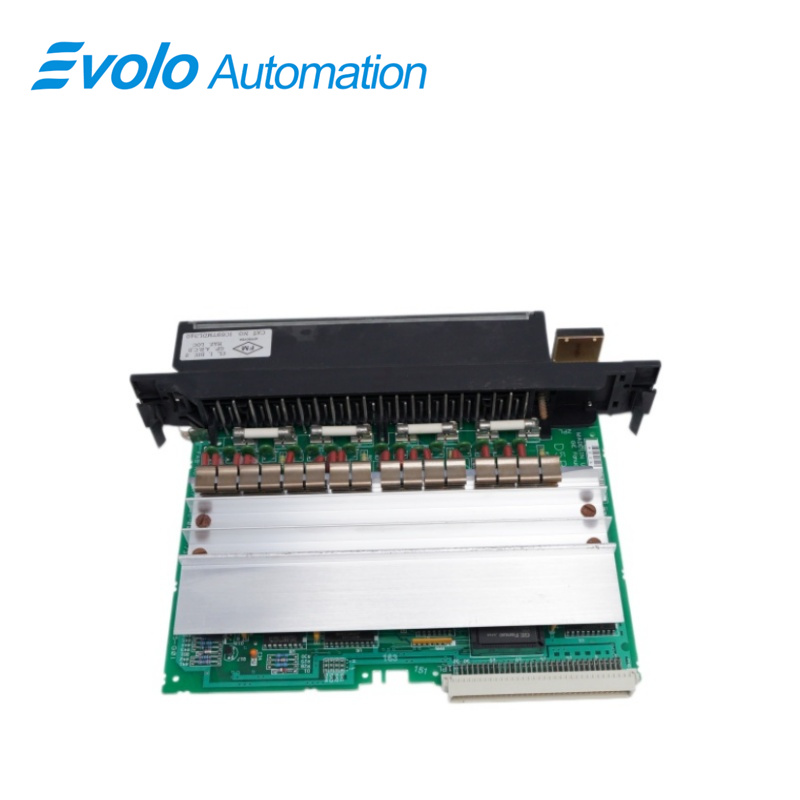

IC697MDL340 Chiqish moduli

Umumiy ko'rinish

Kelib chiqish joyi:	AQSH
Brend nomi:	GE
Model raqami:	IC697MDL340
Qadoqlash tafsilotlari:	Asl yangi Zavod tomonidan sigillangan
Yetkazib berish muddati:	5-7 kun
To'lov shartlari:	T/T
Yetkazib berish qobiliyati:	E'tiborlangan

Texnik xususiyatlari

Tavsif

IC697MDL340 chiqish moduli — GE Intelligent Platforms/GE Fanuc tomonidan ishlab chiqilgan va Series 90-70 seriyasining a'zosi sifatida ishlab chiqarilgan mahsulotdir. Bu modulning nominal kuchlanishi 120 V o'zgaruvchan tok (AC) bo'lib, jami 16 ta nuqta 4 ta turli guruhga ajratilgan holda izolyatsiya qilingan. Har bir izolyatsiyalangan guruhning quvvati guruhiga 4 A, nuqtasiga esa 2 A bo'lib, o'tish toki 10 marta ortib ketadi. Bu GE Fanuc diskret chiqish moduli chiqish nuqtalari guruhlarini o'zgaruvchan tok (AC) elektr ta'minoti alohida fazalari sifatida ishlashini ta'minlash maqsadida loyihalangan va mo'ljallangan. U 4 ta alohida sig'imi bilan jihozlangan chiqish guruhlarini taqdim etadi; har bir sig'imi 10 A li sig'imalik bilan jihozlangan. IC697MDL340 chiqish moduli yuqori darajadagi o'tish tokini ta'minlaydi, shu sababli chiqishlar bir qancha lampochkalar va induktiv yuklarga mos keladi.

Qo'llanilishi

Po'lat metallurgiya zavodlari: Konveyor dvigatellarining boshqaruvchi ulagichlarini va sovutish suvi klapanlarini ochish va yopishni boshqarish.

Ko'mir elektr stansiyalari: Elektr bajaruvchi mexanizmlarni boshqarish, ogohlantirish chiroqlarini bloklovchi tizimlar va yordamchi uskunalar boshqaruv relelarini boshqarish.

Qog'oz va qog'oz massasi zavodlari: Qog'oz massasini o'tkazuvchi nasoslar va avtomatik qadoqlash liniyalari uchun pnevmoventillar uchun kontaktor g'altaklarini boshqarish.

Neft va kimyo zavodlari: Masofaviy nasos stansiyasini boshqarish hamda no-ekspluziya xavfli hududlarda suyuqlikni almashtiruvchi ventillarni boshqarish.

Xususiyatlari

16 ta nuqta — har birida 4 tadan nuqta bo'lgan to'rtta izolyatsiyalangan guruh

har bir nuqta uchun 2 A quvvat

Yuqori boshlang'ich tok quvvati (nominal tokdan 10 marta ortiq)

Funktsiyalar

120 V o‘zgaruvchan tok, 2 A chiqish moduli har birida to‘rttadan izolyatsiyalangan to‘rt guruhga bo‘lingan 16 ta chiqish nuqtasini taqdim etadi. Bu har bir to‘rtlik guruhni o‘zgaruvchan tok manbasining turli fazalarida foydalanish imkonini beradi. Har bir to‘rtlik chiqish guruhiga alohida 10 A lik sig‘im o‘rnatilgan. Modul yuqori darajadagi boshlang‘ich tokni taqdim etadi, shu sababli chiqishlar induktiv va nurlanuvchi (lampochka) yuklarga mos keladi. Modul ko‘pincha 4-razryadli kontaktorlarni qo‘llab-quvvatlaydi. LED indikatorlar chiqish nuqtalarining mantiqiy (PLC) tomonidagi ON/OFF holatini va sig‘imlar holatini ko‘rsatuvchi LED indikator bilan birga modulning yuqori qismida joylashgan. Modul maydonida xuddi shu turdagi boshqa modul bilan to‘g‘ri almashtirishni ta’minlash uchun mexanik ravishda kalitlangan. Kirish/chiqish (I/O) referenslari modulda DIP tugmalar yoki jumperlardan foydalanmasdan foydalanuvchi tomonidan sozlanadi.

Chiqish xususiyatlari

120 V o‘zgaruvchan tok, 2 A chiqish moduli solenoidlar va dvigatel boshqaruvchilari kabi turli xil yuk qurilmalari bilan mos keladi.

Indikatorlar.

2 amper har bir nuqtaga to'g'ri keladigan daraja uzun muddatli har bir nuqtaning quvvatini ko'rsatadi. Modul ichidagi umumiy issiqlik tarqalishi tufayli har bir to'rtta chiqish guruhining maksimal tok quvvati 4 amperga cheklangan. Ushbu modulning har bir chiqishi o'z uzun muddatli tok darajasidan ancha yuqori bo'lgan zudlikdagi tokni vaqtinchalik o'tkazish qobiliyatiga ega. Bunday zudlikdagi toklarning takrorlanish chastotasi qurilmaning tok darajasiga va ish tsikliga (qurilma yoqilgan vaqtni foizda ifodalagan) bog'liq. Odatda 50% ish tsiklida ishlaydigan ishqorli lampalarda quyidagi takrorlanish chastotalari amal qiladi.

Tez-tez so'raladigan savollar

Savol: IC697MDL340 nima?
Javob: IC697MDL340 — GE Fanuc Series 90-70 seriyasiga mansub, 120 V o'zgaruvchan tok, 2 A, 16 nuqtali chiqish moduli. Bu modul har birida 4 nuqta bo'lgan 4 ta izolyatsiyalangan guruhni ta'minlaydi.

Savol: Har birida 4 ta chiqish nuqtasi bo'lgan 4 ta izolyatsiyalangan guruh nimaga imkon beradi?
J: Chunki ular izolyatsiya qilingan, shu sababli har bir 4 nuqtadan iborat guruh AC ta'minotining turli fazalarida ishlatilishi mumkin. (Har bir 4 chiqishdan iborat guruh alohida 10 A lik sig'im bilan himoyalangan.)

S: IC697MDL340 modulining xususiyatlari nimalardan iborat?
J: 16 nuqta — 4 ta izolyatsiyalangan guruh (har bir guruhda 4 nuqta), har bir nuqta uchun 2 A lik quvvat sig'imi, yuqori boshlang'ich tok sig'imi (nominal tokning 10 baravari)

S: IC697MDL340 moduli yuqori boshlang'ich tok sig'imiga ega bo'lgani uchun uning chiqishlari qanday yuklar uchun mos keladi?
J: Ular induktiv va lyuminestsent (issiqlikli) turdagi keng doiradagi yuklar uchun mos keladi. (Modul ko'pchilik 4-razryadli kontaktorlarni qo'llab-quvvatlaydi.)

S: LED ko'rsatkichlar (modulning yuqori qismida joylashgan) sizga nima aytadi?
J: Ular sxemaning mantiqiy (PLC) tomonidagi har bir nuqtaning holatini ko'rsatadi. Bundan tashqari, sig'imlar holatini bildiruvchi LED indikator ham mavjud.

S: IC697MDL340 modulida kirish/chiqish (I/O) referenslari konfiguratsiyasi qilish mumkinmi?
J: Ha, ular jumperlar yoki DIP-aynalarni ishlatmasdan sozlanadi.
