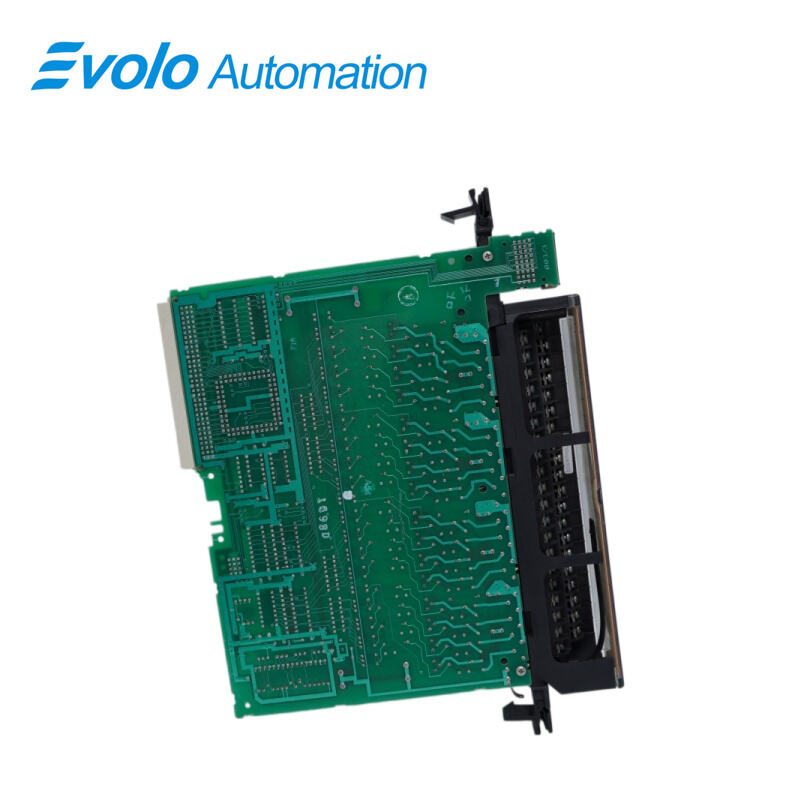

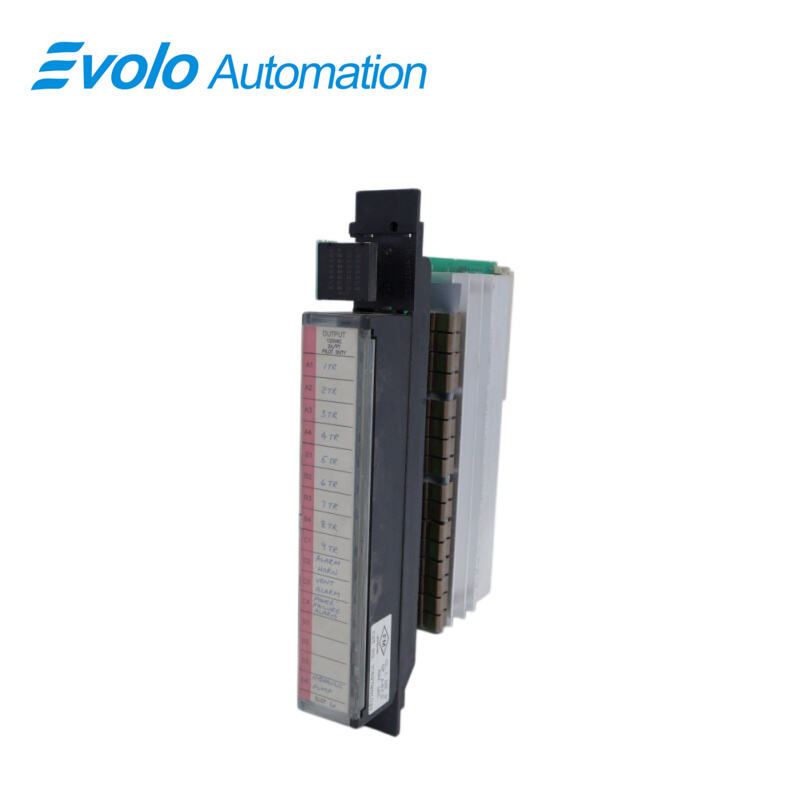

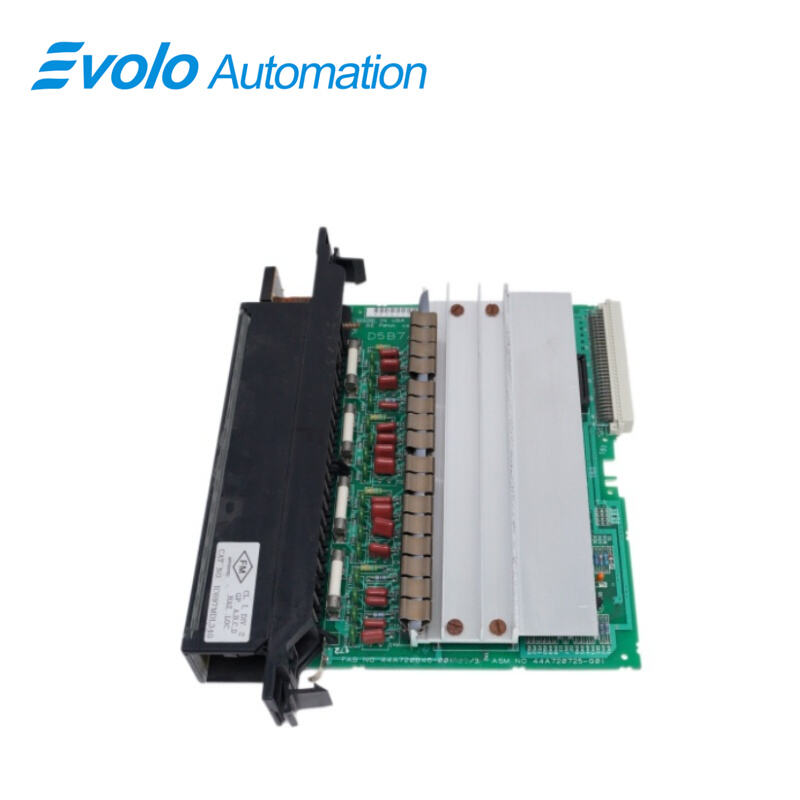

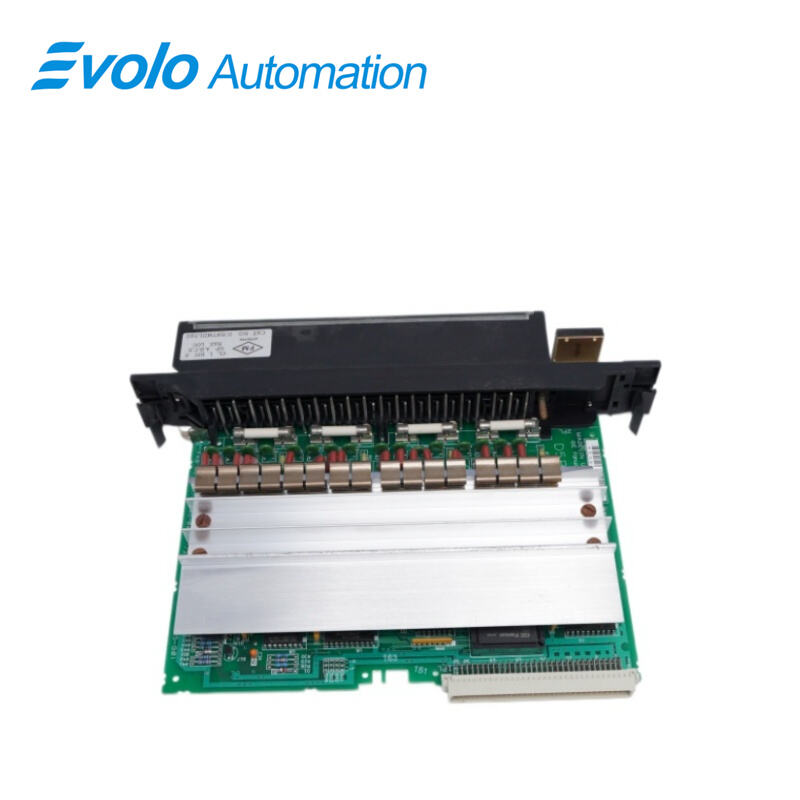

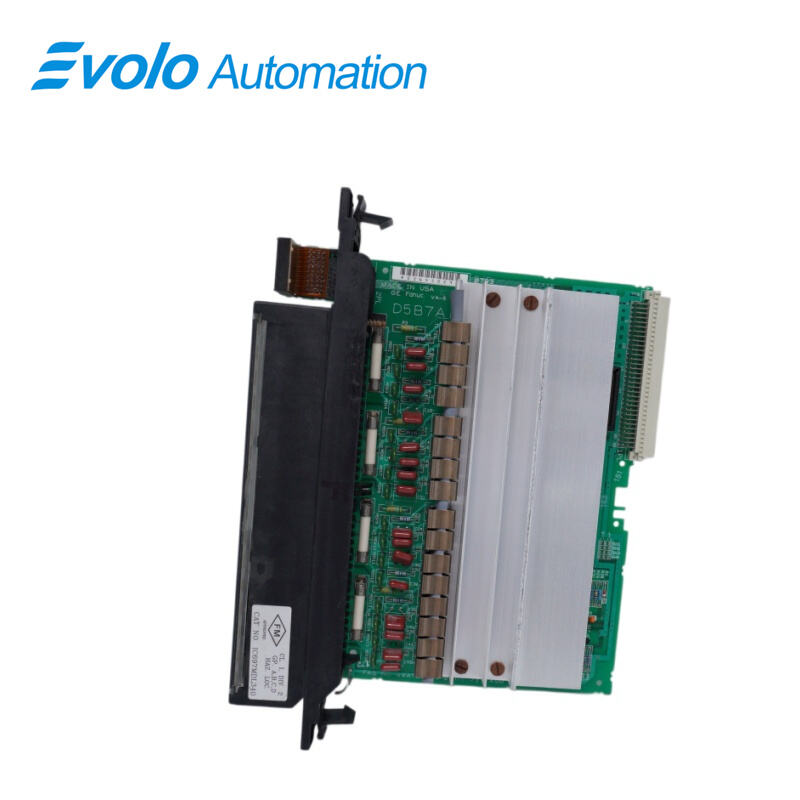

Výstupní modul IC697MDL340

Přehled

Místo původu:	USA
Název značky:	Ge
Typ modelu:	IC697MDL340
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Specifikace

Popis

Výstupní modul IC697MDL340 je výrobek společnosti GE Intelligent Platforms/GE Fanuc, který je vyráběn jako součást řady 90-70. Tento modul má jmenovité napětí 120 V střídavého proudu a celkem 16 izolovaných výstupních bodů rozdělených do 4 různých skupin. Každá z izolovaných skupin má kapacitu 4 A na skupinu a 2 A na bod s nárazovým proudem 10×. Tento diskrétní výstupní modul GE Fanuc je navržen tak, aby umožnil, aby skupiny výstupních bodů fungovaly jako samostatné fáze střídavého napájení. Modul obsahuje 4 skupiny výstupů, každá z nich je samostatně pojistkou chráněna pojistkou s jmenovitým proudem 10 A. Výstupní modul IC697MDL340 poskytuje vysoký nárazový proud, čímž se výstupy stávají vhodnými pro řadu žárovkových a induktivních zátěží.

Použití

Ocelářské hutní závody: Řízení zapínání a vypínání motorových spouštěčů dopravníků a uzavíracích a otevíracích ventilů chladicí vody.

Uhelné elektrárny: Ovládání elektrických pohonů, blokování varovných světel a řízení pomocných strojních relé.

Papírny a celulózové závody: Řízení cívky kontaktorů pro čerpadla pro dopravu celulózy a pneumatických ventilů pro automatické balicí linky.

Ropné a chemické závody: Dálkové řízení čerpacích stanic a ovládání přepínacích ventilů pro tekutiny v oblastech bez ochrany proti výbuchu.

Vlastnosti

16 bodů – čtyři izolované skupiny po 4 bodech každá

kapacita 2 A na bod

Vysoká počáteční proudová kapacita (10× jmenovitý proud)

Funkce

Modul výstupu střídavého proudu 120 V AC a 2 A poskytuje 16 výstupních bodů ve čtyřech izolovaných skupinách po čtyřech bodech každá. To umožňuje použít každou skupinu čtyř bodů na jiné fázi střídavého napájení. Každá skupina čtyř výstupů je samostatně pojistkovaná pojistkou 10 A. Modul poskytuje vysoký náběhový proud, díky čemuž jsou výstupy vhodné pro širokou škálu induktivních i žárovkových zátěží. Modul dokáže ovládnout většinu stykačů velikosti 4. LED indikátory zobrazují stav zapnuto/vypnuto každého bodu na straně logiky (PLC) obvodu, stejně jako LED indikátor stavu pojistek; všechny tyto indikátory jsou umístěny společně v horní části modulu. Mechanické zakódování modulu zajišťuje správnou výměnu za podobný typ přímo v provozu. Odkazy na vstupy/výstupy lze uživatelsky konfigurovat bez použití DIP přepínačů nebo propojek na modulu.

Výstupní charakteristiky

Modul výstupu střídavého proudu 120 V AC a 2 A je kompatibilní s širokou škálou zařízení zátěže, například: elektromagnetické ventily a spouštěče motorů,

Indikátory.

Hodnocení 2 A na výstup se vztahuje na dlouhodobou kapacitu každého výstupu. Z důvodu celkového odvádění tepla uvnitř modulu je maximální proudová kapacita každé skupiny čtyř výstupů omezena na 4 ampéry. Každý výstup tohoto modulu je schopen krátkodobě vést proudovou špičku, jejíž velikost je mnohem vyšší než jeho dlouhodobé proudové hodnocení. Frekvence opakování takových špiček závisí na proudovém hodnocení zařízení a střídavosti (procentuální podíl doby, po kterou je zařízení zapnuto). U typických žárovkových zařízení provozovaných se střídavostí 50 % platí následující frekvence opakování.

Často kladené otázky

Otázka: Co je IC697MDL340?
Odpověď: IC697MDL340 je 120 V střídavého proudu, 2 A, 16-výstupový modul řady GE Fanuc Series 90-70. Tento modul poskytuje 4 izolované skupiny po 4 výstupech.

Otázka: Co umožňují 4 izolované skupiny po 4 výstupních bodech?
A: Protože jsou izolovány, umožňují použít každou skupinu 4 bodů v jiné fázi střídavého napájení. (Každá skupina 4 výstupů je samostatně pojistkovaná pojistkou 10 A.)

Otázka: Jaké jsou vlastnosti modulu IC697MDL340?
A: 16 bodů – 4 izolované skupiny po 4 bodech, kapacita 2 A na bod, vysoká schopnost překonat nárazový proud (10× jmenovitý proud)

Otázka: Protože modul IC697MDL340 vykazuje vysoký nárazový proud, pro jaké zátěže jsou výstupy vhodné?
A: Jsou vhodné pro širokou škálu induktivních i žárovkových zátěží. (Modul ovládá většinu stykačů velikosti 4.)

Otázka: Co vám indikují LED diody (umístěné v horní části modulu)?
A: Informují vás o stavu každého bodu na straně logiky (PLC) obvodu. Dále je zde také LED indikátor stavu pojistek.

Otázka: Je možné konfigurovat vstupně-výstupní adresy u modulu IC697MDL340?
A: Ano, lze je konfigurovat bez použití skoků (jumpers) nebo DIP přepínačů.
