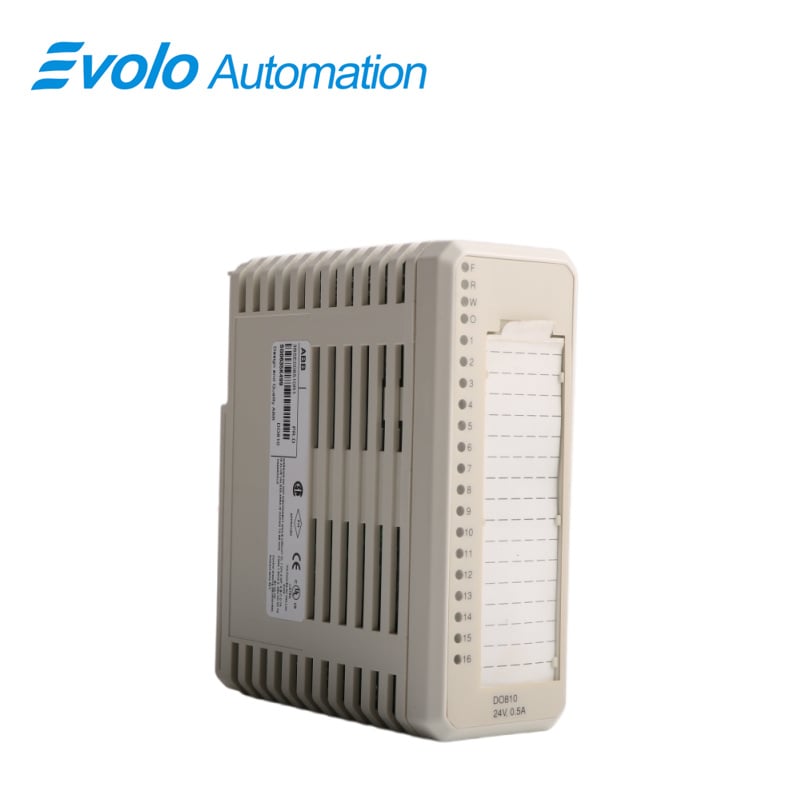

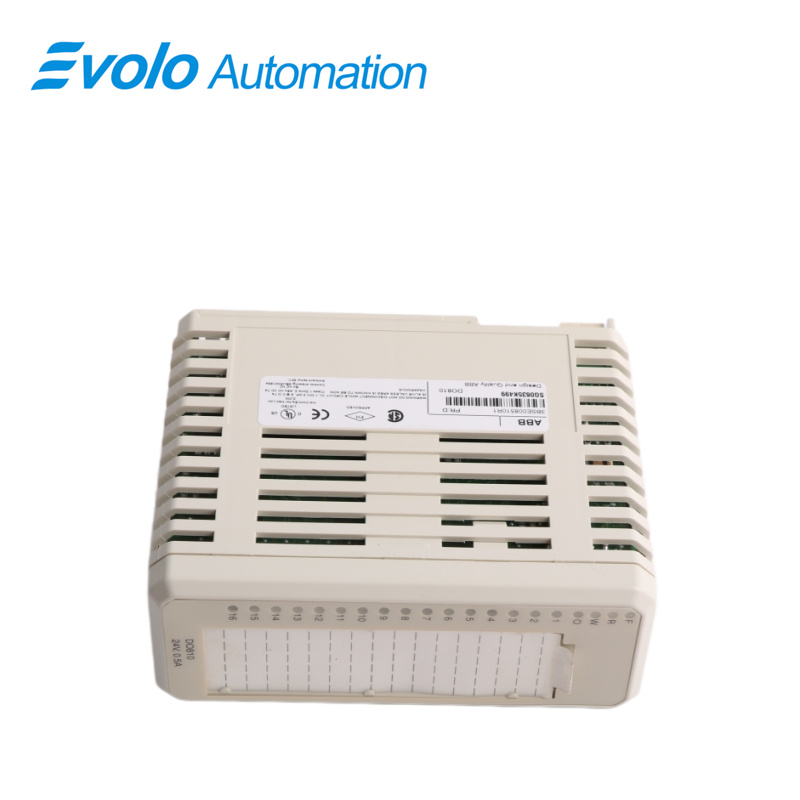

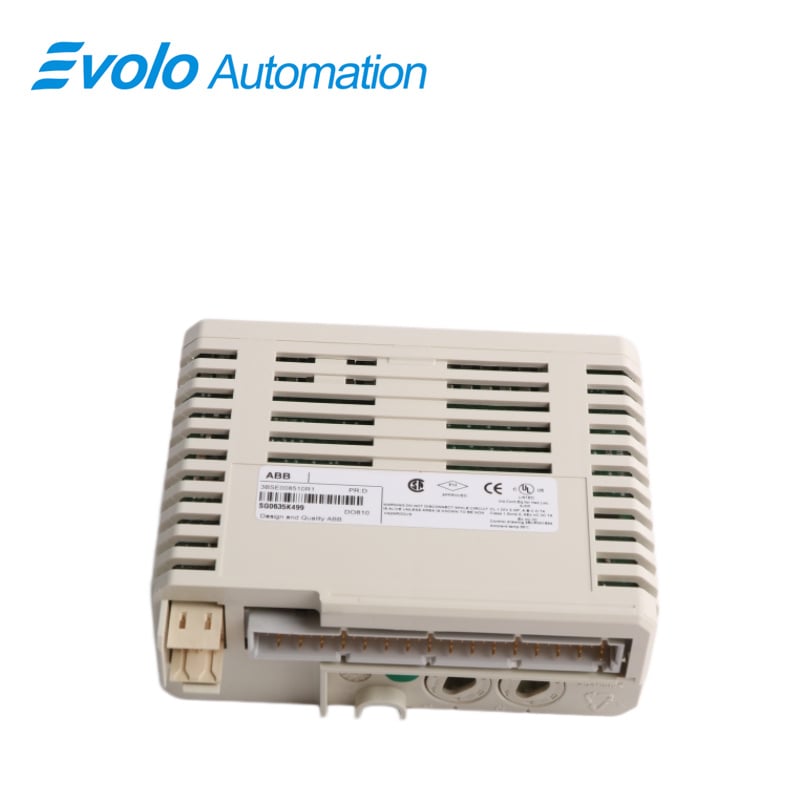

Umumiy ko'rinish
Kelib chiqish joyi: |
Shvetsiya |
Brend nomi: |
ABB |
Model raqami: |
DO810 3BSE008510R1 |
Qadoqlash tafsilotlari: |
Asl yangi Zavod tomonidan sigillangan |
Yetkazib berish muddati: |
5-7 kun |
To'lov shartlari: |
T/T |
Yetkazib berish qobiliyati: |
E'tiborlangan |
Texnik xususiyatlari
|
Mahsulot nomi: |
Raqamli chiqish moduli |
|
Model: |
DO810 3BSE008510R1 |
|
O'lchovlar: |
12 x 10,5 x 4,5 sm |
|
Vazn: |
0,16 kg |
|
Signal parametrlari: |
24 V DC (12–32 V DC), 0,5 A |
|
Kanal soni: |
16 |
|
Signal turi: |
Tokni manbadan olish, tokni cheklash |
|
HART: |
No |
|
SOE: |
No |
|
Zaxira: |
No |
|
Yuqori ishonchlilik: |
No |
|
Ichki xavfsizlik: |
No |
|
Mexanizmlar: |
S800 |
|
Изоляция: |
Yer bilan guruh bo'lib izolyatsiyalangan |
|
Chiqish yuklamasi: |
< 0,4 Ω |
|
Tokning ogranichitiluvchi: |
Qisqa tutashuvga chidamli, tok cheklangan chiqish |
|
Maksimal maydon kabel uzunligi: |
600 metr (656 yard) |
|
Reytingli izolyatsiya voltaji: |
50 V |
|
Dielektrik sinov kuchlanishi: |
500 V AC |
|
Quvvat sarfi: |
Oʻrtacha 2,1 Vt |
|
+5 V Modulbusda iste’mol qilinadigan tok: |
80 mA |
Tavsif
Bu DO810 3BSE008510R1 da 16 ta raqamli chiqish mavjud. Chiqish kuchlanishi doirasi 10 dan 30 voltgacha, maksimal uzluksiz chiqish toki 0,5 A ni tashkil qiladi. Chiqishlar qisqa tutashuv, ortiqcha kuchlanish va ortiqcha issiqlikka qarshi himoyalangan. Chiqishlar ikkita alohida izolyatsiyalangan guruhga bo'lingan: har bir guruhda sakkizta chiqish kanali va har bir guruhda bitta kuchlanish nazorati kirishi mavjud. Har bir chiqish kanali qisqa tutashuv va ortiqcha issiqlikka chidamli yuqori tomonli (high-side) driverdan, EMI himoya komponentlaridan, induktiv yukni bosib tushirish uchun moslamalardan, chiqish holati ko'rsatuvchi LED indikatoridan hamda optik izolyatsiya to'sig'idan iborat.
Jarayon kuchlanishi nazorati kirishi kuchlanish yo'qolganida kanal xatosi signallarini beradi. Xato signali ModuleBus orqali o'qilishi mumkin. Chiqishlar tok cheklangan va ortiqcha isishga qarshi himoyalangan. Agar chiqishlarga ortiqcha yuklanish berilsa, chiqish tok cheklangan bo'ladi.
Atrof-muhit va sertifikatlashtirish
|
CE belgisi: |
Ҳа |
|
Elektr xavfsizligi: |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
|
Xavfli joy: |
C1 Div 2 cULus, C1 zona 2 cULus, ATEX zona 2 |
|
Dengiz sertifikati: |
ABS, BV, DNV, LR |
|
Ishlash harorati: |
0 dan +55 °C gacha (+32 dan +131 °F gacha), +5 dan +55 °C gacha sertifikatlar berilgan |
|
Saxlanish harorati: |
-40 dan +70 °C gacha (-40 dan +158 °F gacha) |
|
Ifloslanish darajasi: |
Daraja 2, IEC 60664-1 |
|
Korrozziya himoyalari: |
ISA-S71.04: G3 |
|
Нисбий хумидитет: |
5 dan 95 % gacha, kondensatsiyasiz |
|
Maksimal atrof-muhit harorati: |
55 °C (131 °F), vertikal o'rnatishda kompakt MTU da 40 °C (104 °F) |
|
Qo'llanma sinf: |
IP20 (IEC 60529 ga muvofiq) |
|
Mexanik ishlash shartlari: |
IEC/EN 61131-2 |
|
Elektromagnit uygunlik (EMC): |
EN 61000-6-4, EN 61000-6-2 |
|
Koʻp kuchlanishli toifalar: |
IEC/EN 60664-1, EN 50178 |
|
Qurilma sinfi: |
IEC 61140 bo'yicha I sinf (yerga ulangan) |
|
RoHS talablariga rioya etish: |
Yevropa Ittifoqi RoHS, BAA RoHS, Xitoy RoHS |
|
WEEE mosligi: |
DIREKTIVA/2012/19/EU |
Qo'llanilishi
Yengil kimyo va farmatsevtika zavodlari:
Yuzlab elektromagnit ventillar va aralashtirgich kontaktorlarini boshqarish uchun ishlatiladi. S800 I/O ning issiq almashtiriladigan xususiyati shifokor modullarni ishlashni to'xtatmasdan almashtirish imkonini beradi va uzoq davom etuvchi kimyoviy ishlab chiqarishning barqarorligini saqlaydi.
Katta oziq-ovqat va ichimliklar ishlab chiqarish zavodlari:
Yuqori tezlikdagi shishalash va qadoqlash liniyalarida silindrni boshqaruvchi qurilmalar va inkjet printerlarga ishga tushirish signallarini beradi. Uning yuqori zichlikdagi 16 kanalli dizayni tarqoq I/O qutisining o'lchamini sezilarli darajada kamaytiradi.
Suvni tozalash va atrof-muhitni muhofaza qilish ob'ektlari:
Turli nasos stansiyalariga tarqoq holda berilgan buyruqlarni yig'ib, nasoslarni ishga tushirish/to'xtatishni boshqaradi hamda dozalovchi nasoslar orqali suyuqlik oqimini nazorat qiladi. Uning barqaror elektromagnit uygunlik (EMC) xususiyati yuqori quvvatli jihozlarning tez-tez ishga tushirilishi bilan bog'liq elektromagnit muhitga moslashadi.
Qog'oz va matot sanoati korxonalarida:
Ishlab chiqarish liniyasidagi turli pnevmatik boshqaruv qurilmalari va nozullarni boshqaradi.
Suvoriylik
MTU bilan ishlatish uchun: TU810, TU812, TU814, TU830
Kalitlash kodi: AA
Diagnostika
Old panel LEDlari: F(oydalanishda xato), R(ishlash), W(ogohlantirish), O(SP), Kanal 1-16 holati
Nazorat: Jarayon kuchlanishi, guruhga 1 ta
Nazorat holati ko'rsatgichi: Modul xatosi, Modul ogohlantirishi, Kanal xatosi
Xususiyatlari va afzalliklari
24 V doimiy tok manbaidan foydalangan holda 16 ta chiqish kanali
jarayon kuchlanishi nazorati bilan 2 ta izolyatsiyalangan 8 kanalli guruh
Chiqish holati ko'rsatkichlari
Xatolik aniqlanganda OSP chiqishlarni oldindan belgilangan holatga o'tkazadi
Zamin va 30 V ga qisqa tutashishdan himoya
Kuchlanish ortishi va temperaturaning ortishi qarshisidagi himoya
Tez-tez so'raladigan savollar
Savol 1: DO810 3BSE008510R1 AC 220 V yukiga ulanishi mumkinmi?
J: Afsuski, yo'q. O'zgaruvchan tok manbaiga ulash ichki kuchaytirgich transistorini darhol chiqarib yuboradi. A'loqa o'rnatish uchun oraliq rele dan foydalanish kerak.
S2: DO810 3BSE008510R1 va DO801 o'rtasidagi farq nimada?
J: DO810 — avvalgi model, DO801 esa uning optimallashtirilgan almashtiruvchisidir. Ikkalasi ham qo'llaniladigan oyoqlarga ega, lekin 800xA tizimida kutubxona fayli versiyasining uni qo'llab-quvvatlashini tasdiqlashingiz kerak.
S3: DO810 3BSE008510R1 "Xavfsizlikni ta'minlovchi" sozlamalarini qo'llab-quvvatlaydimi?
J: Ha. Aloqa uzilganda chiqishni "Saqlash" yoki "Qayta sozlash" rejimiga o'rnatish mumkin.
S4: Nima uchun DO810 3BSE008510R1 indikator lampochkasi yonmoqda, lekin tashqi kuchlanish yo'q?
J: Eng ko'p uchraydigan sabab — soketga tashqi L+ quvvat manbai ulanmaganligidir. DO810 faqat ichki tugma bo'lib, o'z quvvat manbaisiz ishlaydi.
S5: DO810 3BSE008510R1 ning maksimal umumiy chiqish toki qancha?
J: Modulning issiqlik tarqatish cheklovlari tufayli barcha 16 kanal ochiq bo'lganda umumiy tok 5 A–8 A dan oshmasligi kerak.
