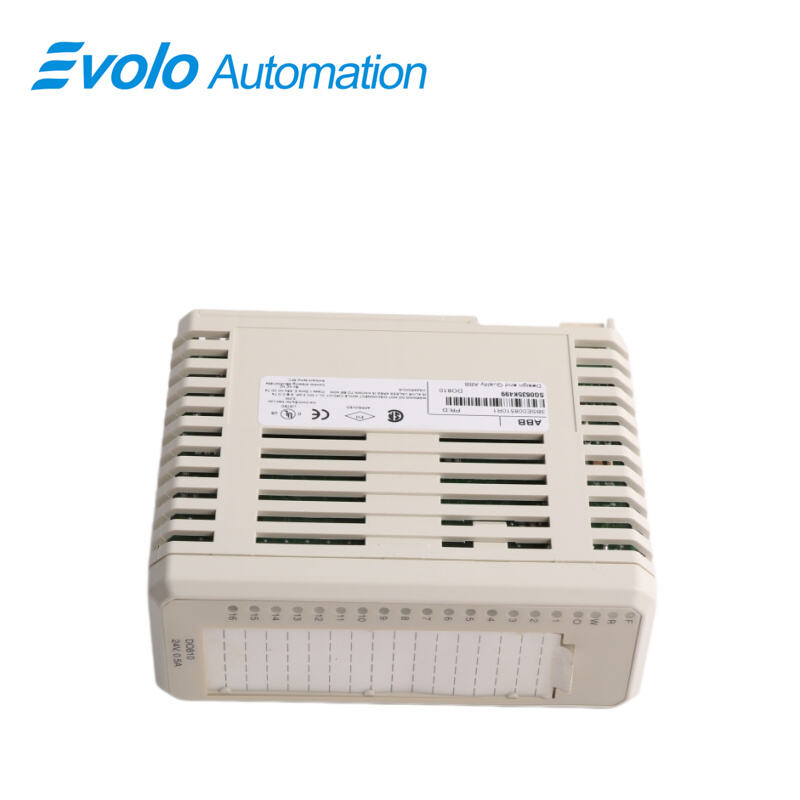

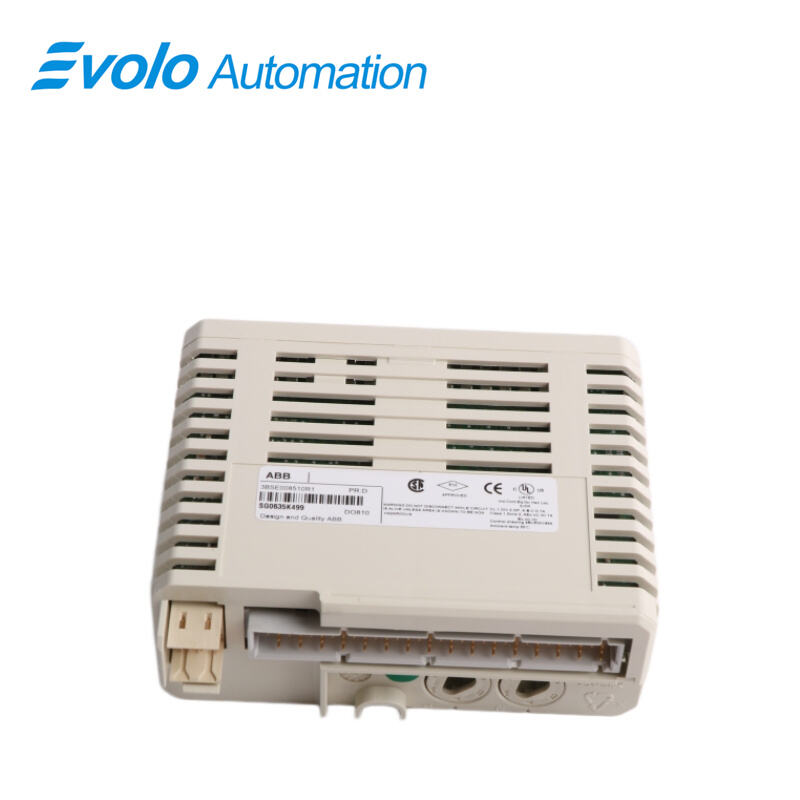

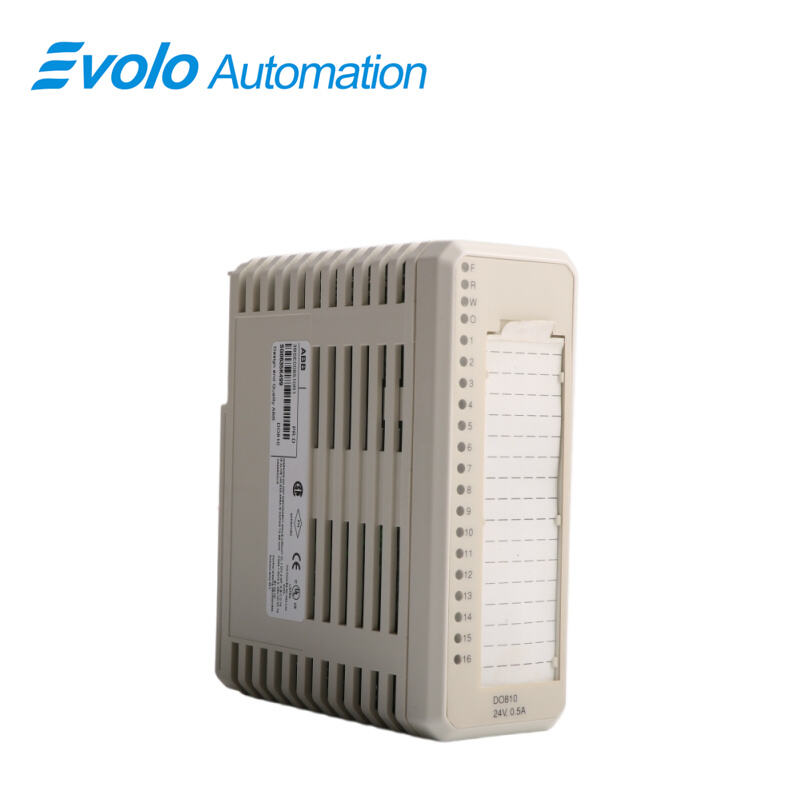

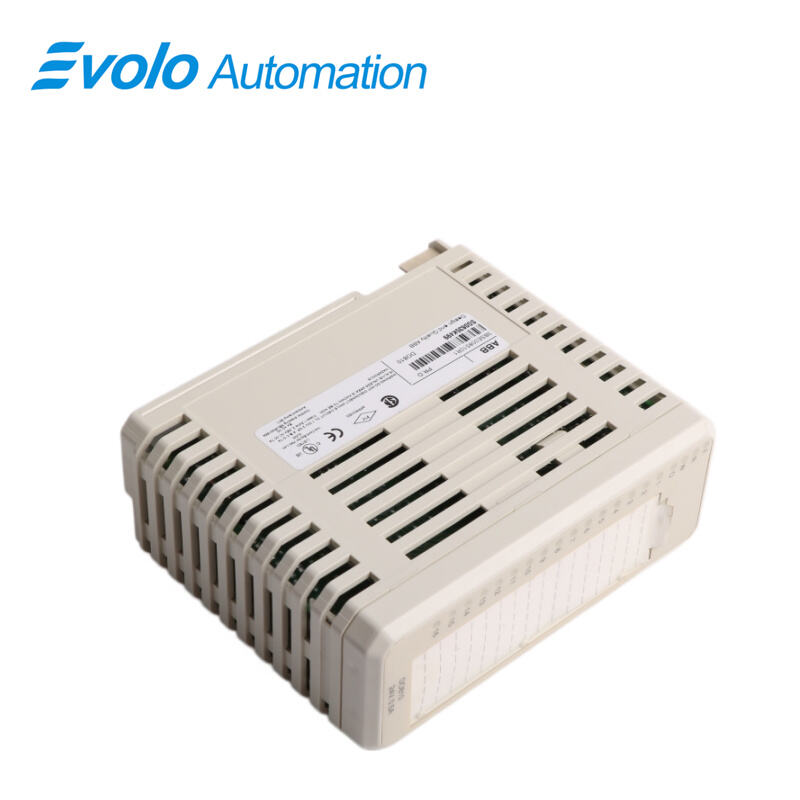

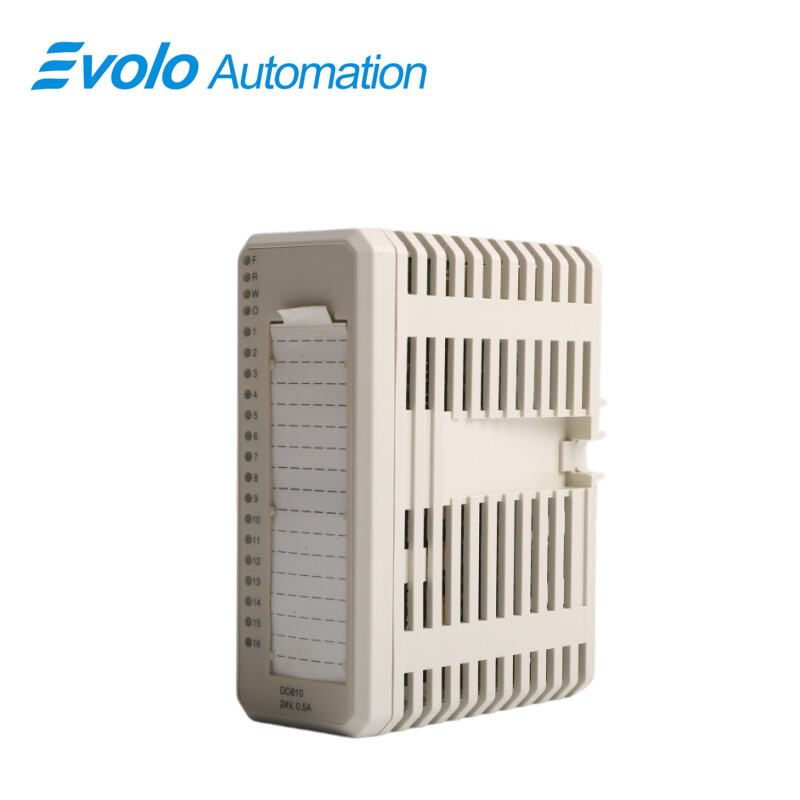

Ամփոփում
Ծագման վայր: |
Շվեդիա |
Անունը՝ |
ABB |
Մոդելի համարը՝ |
DO810 3BSE008510R1 |
Պատվիրման մանրամասները. |
Ընդօրինակ նոր, գործարանային կնքված |
Առաքման ժամանակ: |
5-7 օր |
Վճարման պայմանները. |
T/T |
Մատակարարման կարողություն: |
Պահեստում |
Սպեցիֆիկացիաներ
|
Արտադրանքի անվանումը. |
Ելակոտիկ արդյունավետ մոդուլ |
|
儷ամուս: |
DO810 3BSE008510R1 |
|
Չափսեր. |
12 × 10,5 × 4,5 սմ |
|
Քաշ՝ |
0.16 կգ |
|
Սիգնալի սպեցիֆիկացիա. |
24 Վ հաստատուն հոսանք (12–32 Վ հաստատուն հոսանք), 0.5 Ա |
|
Շարքերի քանակը. |
16 |
|
Տեղեկատվության տեսակ՝ |
Հոսանքի մատակարարում, հոսանքի սահմանափակում |
|
HART. |
No |
|
SOE. |
No |
|
Ռեզերվավորում. |
No |
|
Բարձր ամբողջականություն. |
No |
|
Ներքին անվտանգություն. |
No |
|
Մեխանիկա. |
S800 |
|
Իզոլյացիա՝ |
Խմբային մեկուսացում հողից |
|
Ելքային բեռ: |
< 0.4 Օմ |
|
Հոսանքի սահմանափակում. |
Կարճ միացման դեմ պաշտպանված, հոսանքով սահմանափակված ելք |
|
Առավելագույն դաշտային կաբելի երկարություն՝ |
600 մետր (656 յարդ) |
|
Ստանդարտային մեկուսացման լարում՝ |
50 Վ |
|
Դիէլեկտրիկ փորձարկման լարում՝ |
500 Վ միափուլ հոսանք |
|
Էներգիայի սպառում. |
Տիպ. 2.1 Վտ |
|
Հոսանքի սպառումը +5 Վ Modulebus-ով. |
80 մԱ |
Նկարագրություն
Այս DO810 3BSE008510R1-ը ունի 16 թվային ելք։ Ելքային լարման տիրույթը 10–30 Վ է, իսկ առավելագույն շարունակական ելքային հոսանքը՝ 0,5 Ա։ Ելքերը պաշտպանված են կարճ միացումից, գերլարումից և գերտաքացումից։ Ելքերը բաժանված են երկու առանձին մեկուսացված խմբերի՝ յուրաքանչյուրում ութ ելքային առաջադրանք և մեկ լարման վերահսկման մուտք։ Յուրաքանչյուր ելքային առաջադրանք բաղկացած է կարճ միացման և գերտաքացման դեմ պաշտպանված բարձր կողմի վարիչից, ԷՄՀ-ի պաշտպանության բաղադրիչներից, ինդուկտիվ բեռնվածքի ճնշման միջոցներից, ելքի վիճակի ցուցման LED-ից և օպտիկական մեկուսացման արգելափակից։
Լարման վերահսկման մուտքը տալիս է անցյալ ազդանշաններ, եթե լարումը անհետանում է: Սխալի ազդանշանը կարելի է կարդալ ModuleBus-ի միջոցով: Ելքերը սահմանափակված են հոսանքով և պաշտպանված են գերտաքացումից: Եթե ելքերը գերբեռնված են, ելքային հոսանքը սահմանափակվում է:
Միջավայրը և սերտիֆիկացիան
|
CE նշան. |
(YES) ԱՅՈՒ actionTypes |
|
Էլեկտրական անվտանգություն. |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
|
Վտանգավոր վայրեր. |
C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2 |
|
Ծովային սերտիֆիկացիա. |
ABS, BV, DNV, LR |
|
Աշխատանքային ջերմաստիճան |
0–+55 °C (+32–+131 °F), +5–+55 °C տարածքում տրված հաստատումներ |
|
Պահեստավորման ջերմաստիճան |
-40–+70 °C (-40–+158 °F) |
|
Աղտոտման աստիճան. |
Աստիճան 2, IEC 60664-1 |
|
Կորոզիայի դեմ պաշտպանություն. |
ISA-S71.04. G3 |
|
Անհամենացության գործակից՝ |
5–95 %, առանց խոնավության կոնդենսացման |
|
Շրջակա միջավայրի առավելագույն ջերմաստիճան. |
55 °C (131 °F), ուղղահայաց տեղադրում կոմպակտ MTU-ում՝ 40 °C (104 °F) |
|
Պաշտպանության դաս: |
IP20՝ IEC 60529 ստանդարտի համաձայն |
|
Մեխանիկական շահագործման պայմաններ՝ |
IEC/EN 61131-2 |
|
ԷՄՀ. |
EN 61000-6-4, EN 61000-6-2 |
|
Վերլարման կատեգորիաներ. |
IEC/EN 60664-1, EN 50178 |
|
Սարքավորման դաս. |
I դաս՝ համաձայն IEC 61140 (հողավորված) |
|
RoHS համապատասխանություն. |
ԵԱՀ ՌոՀՍ, ԱԱԷ ՌոՀՍ, Չինաստանի ՌոՀՍ |
|
WEEE-ի համապատասխանություն. |
Ուղեցույց 2012/19/ԵՄ |
Կիրառումներ
Նորագույն քիմիական և դեղագործական ձեռնարկություններ.
Օգտագործվում է հարյուրավոր էլեկտրամեխանիկական կափարիչների և խառնարարի կոնտակտորների կառավարման համար: S800 I/O-ի տաք փոխարինման հնարավորությունը թույլ է տալիս վնասված մոդուլները փոխարինել առանց կանգի, ապահովելով երկար ցիկլի քիմիական արտադրության կայունությունը:
Մեծ սննդի և խմիչքների մշակման ձեռնարկություններ.
Կառավարում է շարժական բարձրահաճախային շշալցման և մակնիշավորման գծերում գլանային սայթակների և արագատիպ տպիչների ակտիվացման սիգնալները: Դրա բարձր խտությամբ 16-այնցուղի դիզայնը նշանակալիորեն նվազեցնում է բաշխված I/O տուփի չափսերը:
Ջրի մաքրման և շրջակա միջավայրի պաշտպանության սարքավորումների ձեռնարկություններ.
Հավաքում է տարբեր ջրամբարներում բաշխված հրահանգները՝ կառավարելու ջրամբարների միացումը/անջատումը և դոզավորող ջրամբարների հոսքը: Դրա կայուն EMC կատարումը հարմարվում է բարձր հզորությամբ սարքավորումների հաճախակի միացման էլեկտրամագնիսական միջավայրին:
Թղթի և տեքստիլի գործարաններ.
Կառավարում է արտադրական գծի վրա տարբեր պնևմատիկ շարժիչներ և սեղմանոցներ:
ՀԱՄԱՁԱՅՆՈՒԹՅՈՒՆ
Օգտագործել MTU-ի հետ՝ TU810, TU812, TU814, TU830
Բանալիավորման կոդ՝ AA
Ախտորոշում
Առջևի LED-ներ՝ F(սխալ), R(աշխատանք), W(նախազգուշացում), O(SP), 1–16 առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առ......
Հսկում՝ գործընթացի լարում, 1 յուրաքանչյուր խմբի համար
Վիճակի նշում վերահսկողության համար. Մոդուլի սխալ, Մոդուլի նախազգուշացում, Ալիքի սխալ
Գործառույթները եւ օգուտները
16 այնցուղի 24 Վ միշտ հոսանքի աղբյուրի ելքերի համար
2 իզոլացված 8-ական առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին առաջին......
Ելքերի վիճակի ցուցիչներ
OSP-ը սխալի հայտնաբերման դեպքում ելքերը սահմանում է նախնական որոշված վիճակում
Կարճ միացման պաշտպանություն հողի և 30 Վ դեպքում
Գերլարման և գերտաքացման պաշտպանություն
Հաճախադեպ տրվող հարցեր
Հարց 1. Կարելի՞ է միացնել DO810 3BSE008510R1-ը 220 Վ փոփոխական հոսանքի բեռնվածքին:
Պատասխան՝ Այո՛, այդպես չի կարելի։ Փոփոխական հոսանքի ցանցին միացումը անմիջապես կայրի ներքին հզորության տրանզիստորը։ Փոխակերպման համար անհրաժեշտ է օգտագործել միջանկյալ ռելե։
Հարց 2. Ի՞նչ տարբերություն կա DO810 3BSE008510R1-ի և DO801-ի միջև:
Պատասխան՝ DO810-ը վաղեմի մոդել է, իսկ DO801-ը՝ դրա օպտիմալացված փոխարինողը։ Երկուսն էլ ստույցային համատեղելի են, սակայն 800xA համակարգում անհրաժեշտ է հաստատել, որ գրադարանի ֆայլի տարբերակը աջակցում է այն։
Հարց 3. Արդյո՞ք DO810 3BSE008510R1-ը աջակցում է «Անվտանգ աշխատանք» (Fail-safe) կարգավորումներին:
Պատասխան՝ Այո՛։ Կապի ընդհատման դեպքում ելքը կարելի է կարգավորել «Պահպանել» կամ «Վերականգնել» ռեժիմում։
Հարց 4. Ինչու՞ է մեր DO810 3BSE008510R1-ի ցուցիչ լույսը վառվում, սակայն արտաքին լարում չկա:
Պատասխան՝ Ամենատարածված պատճառը այն է, որ սոկետին չի միացվել արտաքին L+ սնման աղբյուրը։ DO810-ը պարզապես ներքին սայթակ է և չունի սեփական սնման աղբյուր։
Հարց 5. Ի՞նչն է DO810 3BSE008510R1-ի առավելագույն ընդհանուր ելքային հոսանքը:
Ա. Մոդուլի ջերմության рассեյան սահմանափակումների պատճառով բոլոր 16 ալիքները միաժամանակ բացված դեպքում ընդհանուր հոսանքը չպետք է գերազանցի 5–8 Ա:
