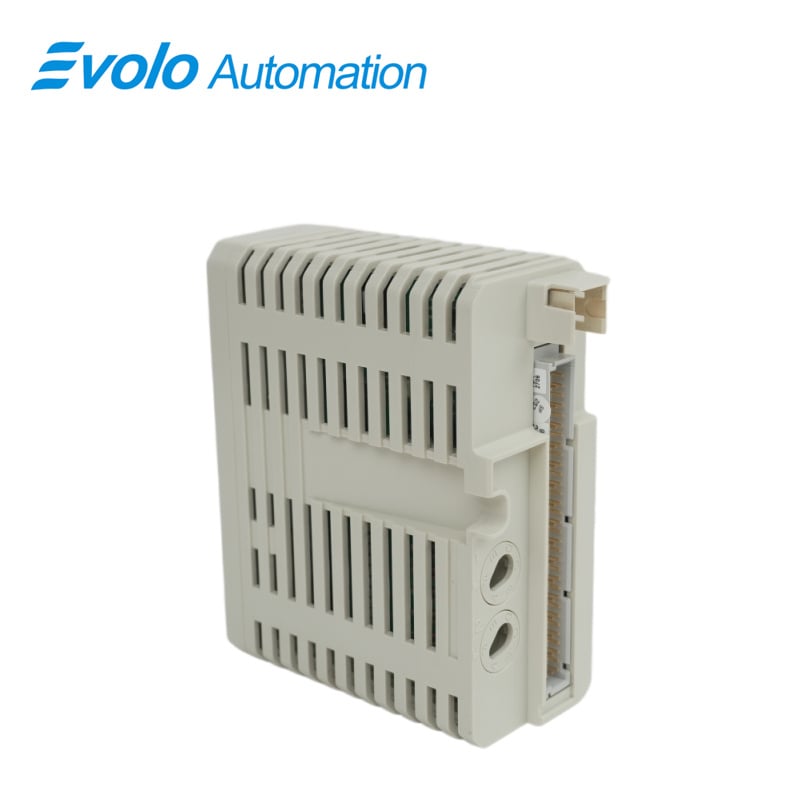

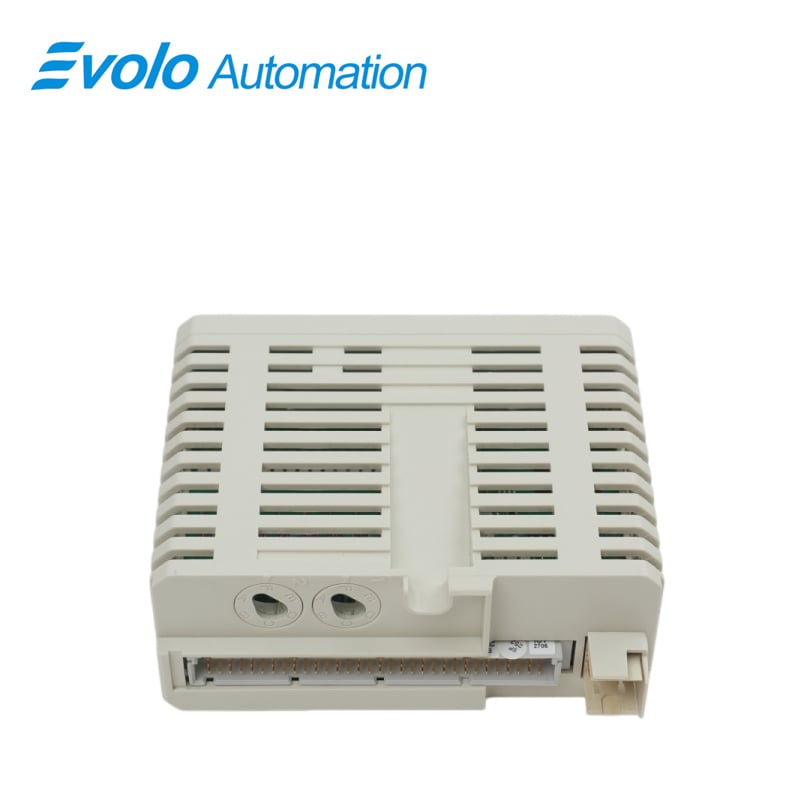

Umumiy ko'rinish
Kelib chiqish joyi: |
Shvetsiya |
Brend nomi: |
ABB |
Model raqami: |
DI880 3BSE028586R1 |
Qadoqlash tafsilotlari: |
Asl yangi Zavod tomonidan sigillangan |
Yetkazib berish muddati: |
5-7 kun |
To'lov shartlari: |
T/T |
Yetkazib berish qobiliyati: |
E'tiborlangan |
Texnik xususiyatlari
|
Mahsulot nomi: |
Raqamli kirish moduli |
|
Model: |
DI880 3BSE028586R1 |
|
O'lchovlar: |
4,3 x 11 x 11,8 sm |
|
Vazn: |
0.15 kg |
|
Signal parametrlari: |
24 V DC |
|
Kanal soni: |
16 |
|
Signal turi: |
Tokni yutib oluvchi |
|
HART qoʻllab-quvvatlash: |
No |
|
SOE qo'llab-quvvatlash: |
Ҳа |
|
Zaxira: |
Ҳа |
|
Yuqori ishonchlilik: |
Ҳа |
|
Ichki xavfsizlik: |
No |
|
Mexanizmlar: |
S800 |
|
Kirish kuchlanishi diapazoni "0": |
-30 dan +5 V gacha |
|
Kirish kuchlanishi diapazoni "1": |
11 dan 30 V gacha |
|
Kirish impeditansiya: |
3,1 kΩ |
|
Изоляция: |
Yer bilan guruh bo'lib izolyatsiyalangan |
|
Filtr vaqtlari (raqamli, tanlanadigan): |
0 dan 127 ms gacha |
|
Tokning ogranichitiluvchi: |
Oʻz ichiga olgan tok chegaralangan sensor quvvati |
|
Maksimal maydon kabel uzunligi: |
600 m (656 yard) |
|
Voqealarni yozib olish aniqiligi: |
-0 ms / +1,3 ms |
|
Voqealarni yozib olish aniqligi: |
1 ms |
|
Reytingli izolyatsiya voltaji: |
50 V |
|
Dielektrik sinov kuchlanishi: |
500 V AC |
|
Quvvat sarfi: |
2,4 Vt |
|
Tok isteʼmol qilish +5 V Modulbus: |
Oʻrtacha 125 mA, maksimal 150 mA |
|
Tok isteʼmol qilish +24 V Tashqi: |
15 mA + sensor quvvati, maks. 527 mA |
|
Mahsulot nomi: |
Raqamli kirish moduli |
Tavsif
DI880 3BSE028586R1 — bitta yoki ikkita (rezervdagi) konfiguratsiya uchun moʻljallangan 16 ta kanalli 24 V oʻzgaruvchan tokli raqamli kirish moduli. Kirish kuchlanishi diapazoni 18 dan 30 V gacha boʻlgan oʻzgaruvchan tok, kirish toki esa 24 V oʻzgaruvchan tokda 7 mA. Har bir kirish kanali oqim cheklovchi komponentlardan, EMI himoya komponentlaridan, kirish holati koʻrsatuvchi LED chirogʻidan va optik izolyatsiya toʻsigʻidan iborat. Har bir kirish uchun bitta oqim cheklangan transdyuser quvvati chiqishi mavjud. Voqealar ketma-ketligi funksiyasi (SOE) 1 ms aniqlikda voqealarni yigʻadi. Voqealar navbati maksimal 512 × 16 ta voqeani saqlashi mumkin. Funksiya noqulay voqealarni bosib qoʻyish uchun Shutter filtri (shutter filtr)ni oʻz ichiga oladi. SOE funksiyasi voqea xabarida quyidagi holatlarni bildirishi mumkin: Kanal qiymati, Navbati toʻla, Sinxronizatsiya siljishi, Vaqt aniq emas, Shutter filtri faol, Kanal xatosi.
Atrof-muhit va sertifikatlashtirish
|
CE belgisi: |
Ҳа |
|
Elektr xavfsizligi: |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
|
Xavfli joy: |
C1 Div 2 cULus, C1 zona 2 cULus, ATEX zona 2 |
|
Dengiz sertifikati: |
ABS, BV, DNV, LR |
|
Ishlash harorati: |
0 dan +55 °C gacha (+32 dan +131 °F gacha), ruxsatnomalar +5 dan +55 °C gacha berilgan |
|
Saxlanish harorati: |
-40 dan +70 °C gacha (-40 dan +158 °F gacha) |
|
Ifloslanish darajasi: |
Daraja 2, IEC 60664-1 |
|
Korrozziya himoyalari: |
ISA-S71.04: G3 |
|
Нисбий хумидитет: |
5 dan 95 % gacha, kondensatsiyasiz |
|
Maksimal atrof-muhit harorati: |
55 °C (131 °F), vertikal oʻrnatish uchun kompakt MTU da 40 °C (104 °F) |
|
Qo'llanma sinf: |
IP20 (IEC 60529 ga muvofiq) |
|
Mexanik ishlash shartlari: |
IEC/EN 61131-2 |
|
Elektromagnit uygunlik (EMC): |
EN 61000-6-4 va EN 61000-6-2 |
|
Koʻp kuchlanishli toifalar: |
IEC/EN 60664-1, EN 50178 |
|
Qurilma sinfi: |
IEC 61140 bo'yicha I sinf (yerga ulangan) |
|
RoHS talablariga rioya etish: |
Yevropa Ittifoqi RoHS, BAA RoHS, Xitoy RoHS |
|
WEEE mosligi: |
DIREKTIVA/2012/19/EU |
Qo'llanilishi
Moy, neft kimyoviy va gaz zavodlari:
Tahlil: Favqulodda to'xtatish (ESD) va yuqori bosimni himoya qilish tizimlarida (HIPPS) ishlatiladi. Bosim tugmachalarini va favqulodda to'xtatish tugmachalarini kuzatib boradi; cheklovlar oshib ketgan taqdirda DI880 qurilmasi portlash yoki sifonlanishni oldini olish uchun buyruqlarni 100% bajarishini ta'minlashi kerak.
Katta kimyoviy va farmatsevtika zavodlari:
Tahlil: Reaktorlarda muhim interlokrlarni kuzatib boradi. Uning SIL3 darajadagi ishonchliligi kimyoviy reaksiyalarning nazoratsiz ravishda tezlashib ketishini oldini oladi va atrof-muhitni himoya qiladi.
Yadroviy va katta issiqlik elektr stansiyalari:
Tahlil: Turbinalarning tezlikdan ortiq ishlashini himoya qilish va davgak (BMS) uchun ishlatiladi. Ekstremal sharoitlarda DI880 qurilmasining yuqori immuniteti noto'g'ri ishlash natijasida katta iqtisodiy zararlarni oldini oladi.
Yuqori xavfli ishlov berish zavodlari:
Tahlil: Og'ir presslar yoki avtomatlashtirilgan ishlab chiqarish liniyalari ustida xavfsizlik yorug'lik pardalari va xavfsizlik eshiklarini boshqaradi. Xodimlarning noxoh o'tib ketishini va jarohatlanish yoki halokatga uchrashini oldini oladi.
Xususiyatlari va afzalliklari
16 ta kanal: 24 V doimiy tok kirishi (tokni yutuvchi)
Qo'shimcha yoki yagona konfiguratsiya
16 ta yer bilan izolyatsiyalangan 1 guruh
Kirish holati ko'rsatkichlari
Avvalo, bu tizimda yuqori darajadagi diagnostika tizimi mavjud.
Voqealar ketma-ketligi (SOE)
Hozirgi vaqtning cheklangan sensor ta'minoti har bir kanal uchun
IEC 61508 standarti bo'yicha SIL3 darajasiga mos kelishini tasdiqlovchi sertifikat
EN 954-1 standarti bo'yicha 4-toifaga sertifikatlangan
Diagnostika

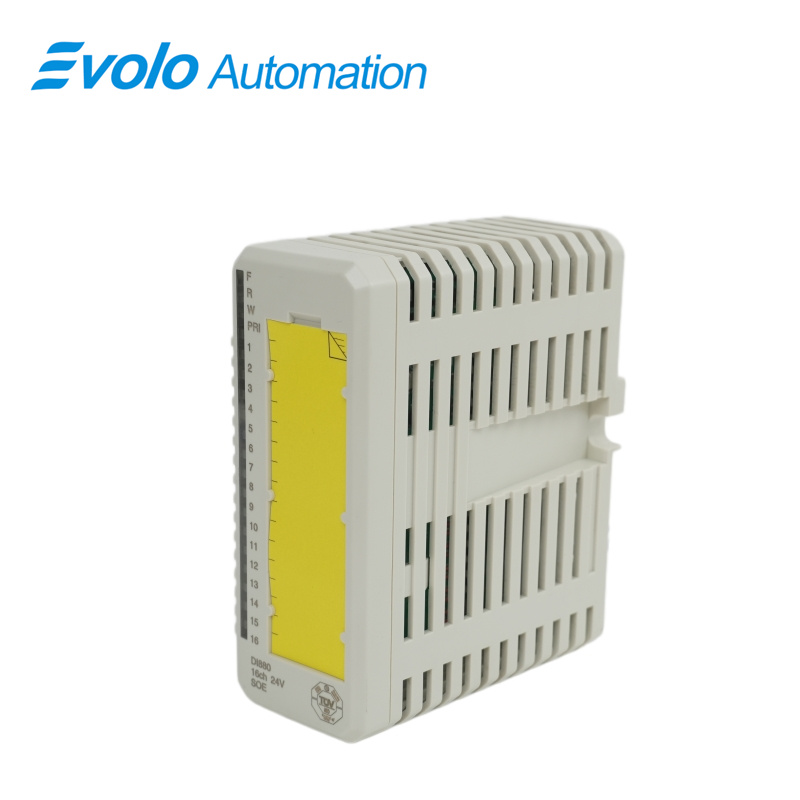

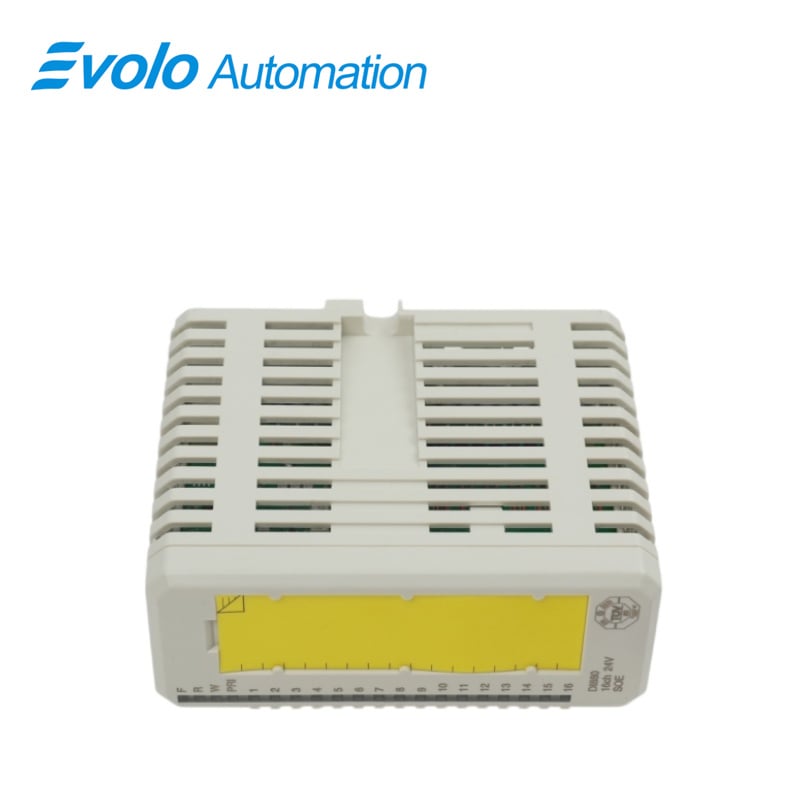

Old LED-lari: F(uzilish), R(ishton), W(og'lanish), P(ashtirilgan), Kanal 1–16 holati
Nazorat: Jarayon quvvati, Ichki elektr sxemasi
Nazorat holati ko'rsatkichi: Modul xatosi, Modul og'lanishi, Ichki kanal xatosi
Suvoriylik
MTU bilan ishlatish: TU810, TU812, TU814, TU818, TU830, TU833, TU842, TU843, TU852
Kalitlash kodi: FF
Tez-tez so'raladigan savollar
Savol 1: DI880 ni oddiy DI moduli (masalan, DI810) sifatida foydalanish mumkinmi?
Javob: Jismoniy jihatdan, ha, lekin bu juda noqulay. Uning narxi oddiy modulga qaraganda ancha yuqori, shuningdek, u faqat 800xA tizimidagi xavfsizlik boshqaruvchisi ostida SIL3 funksiyasini amalga oshiradi.
Savol 2: Nima uchun DI880 ning panel chirog'i yashil rangda?
Javob: Bu ABB S800 I/O uchun vizual standartdir — yashil rang xavfsizlik seriyasini anglatadi va bu xodimlarga qutidagi oddiy va xavfsizlik signallarini bir zargʻalda farqlashga imkon beradi.
Savol 3: U issiqlikda almashtirishni qo'llab-quvvatlaydimi?
Javob: Ha. Biroq, xavfsizlik tizimida issiqlikda almashtirishdan oldin rezerv modulning to'g'ri ishlashi yoki zarur jarayon o'tkazish choralari qo'llanilganligi tasdiqlanishi kerak.
Savol 4: Nima uchun signallarga javob berish oddiy modulga nisbatan biroz sekinroq?
Javob: Xavfsizlik modullari buyruqlarning "mutlaq to'g'riligini" ta'minlash uchun bir nechta mantiqiy tekshiruvlar va ichki ovoz berishni talab qiladi, bu esa juda kichik ishlash kechikishini keltirib chiqaradi.
Savol 5: Uning maksimal kanal toki qancha?
Javob: Odatdagi kirish toki taxminan 2–3 mA ni tashkil qiladi va qisqa tutashuv tokini cheklash funksiyasiga ega bo'lib, oldingi sensorlarni samarali himoya qiladi.
