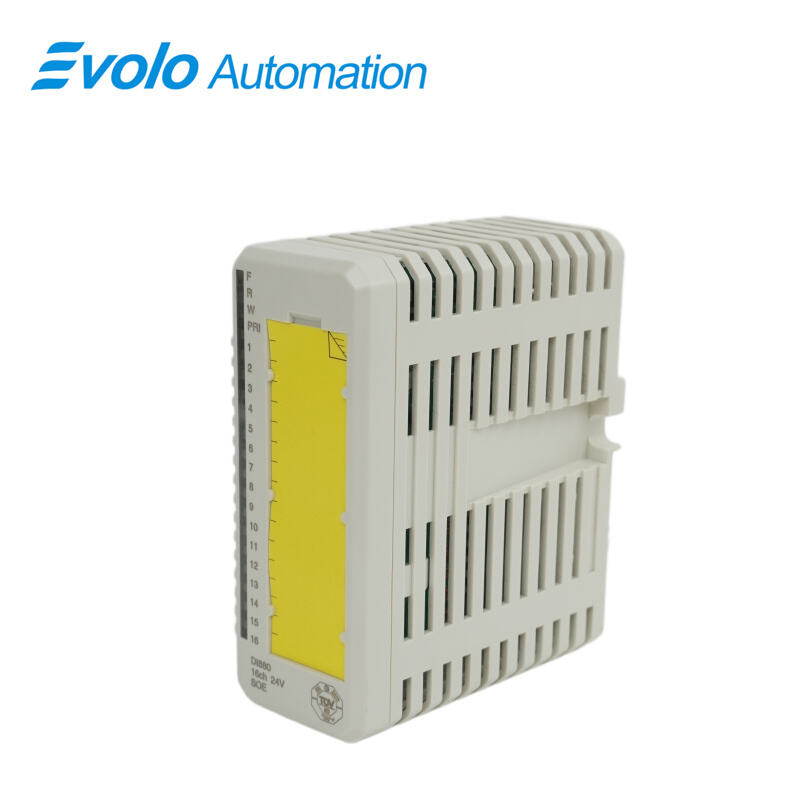

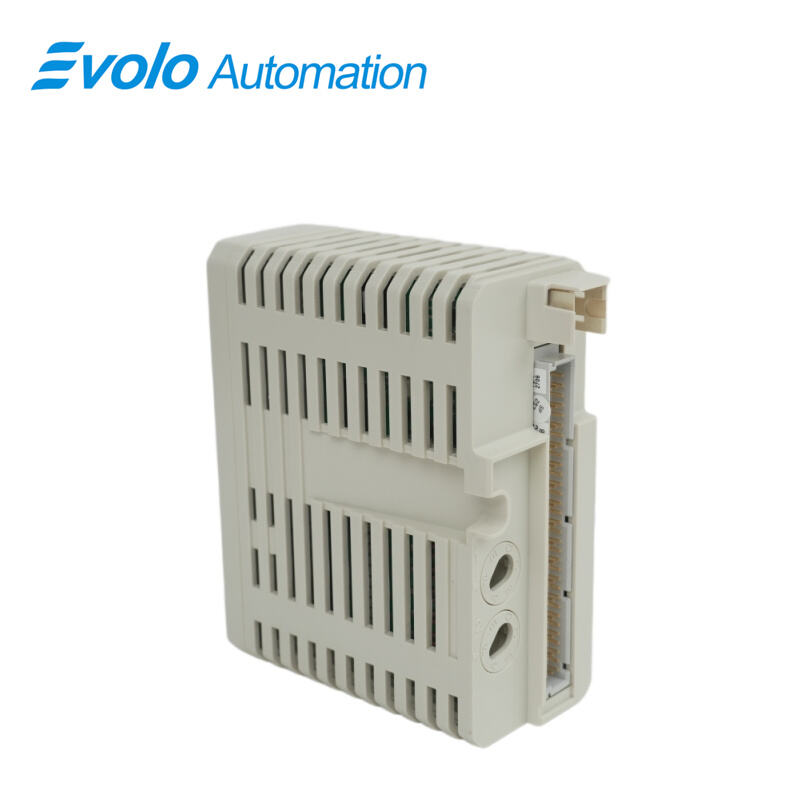

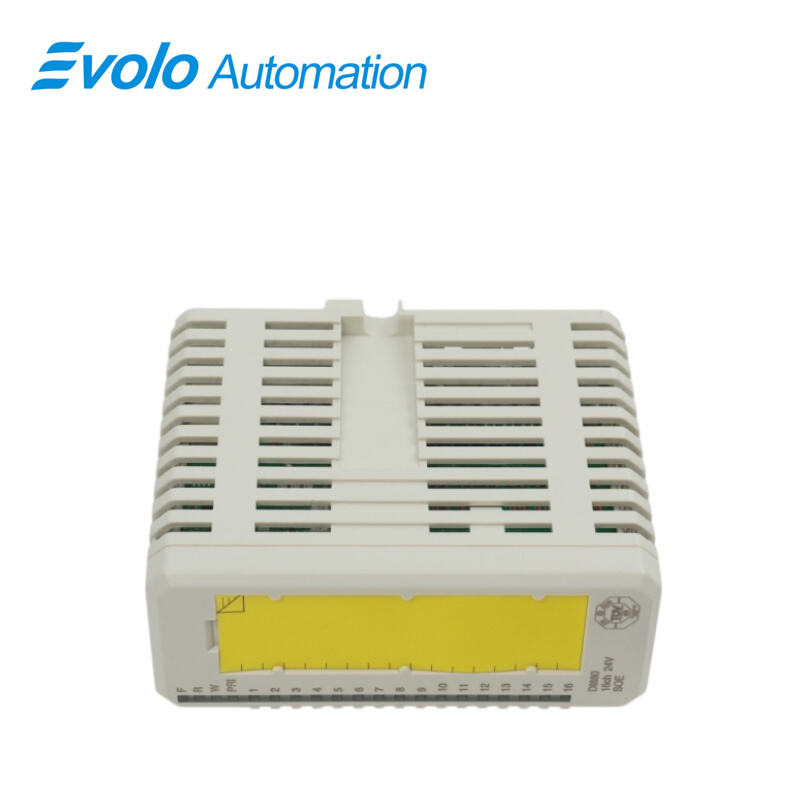

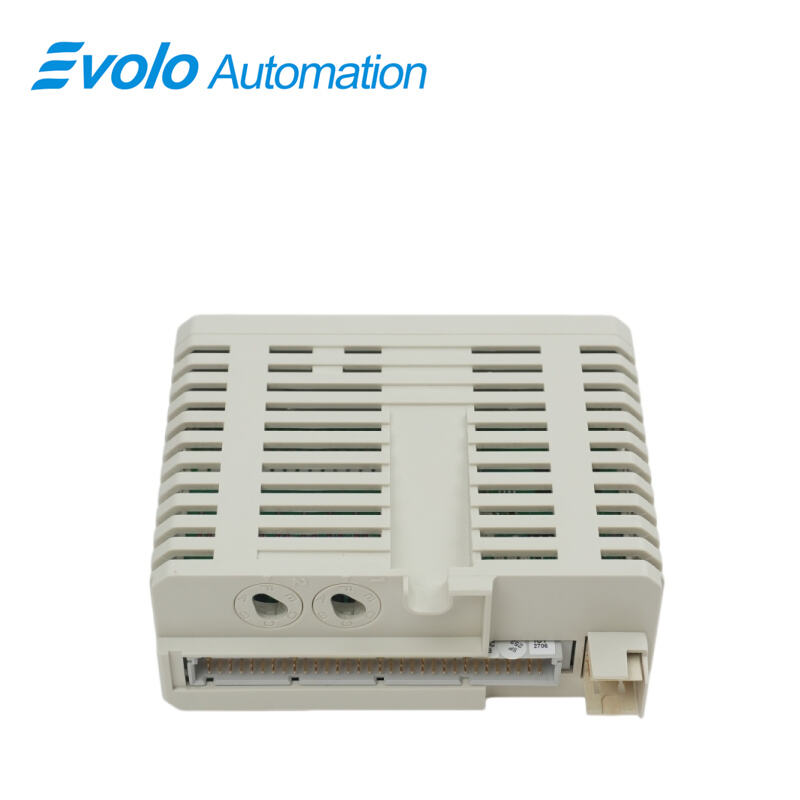

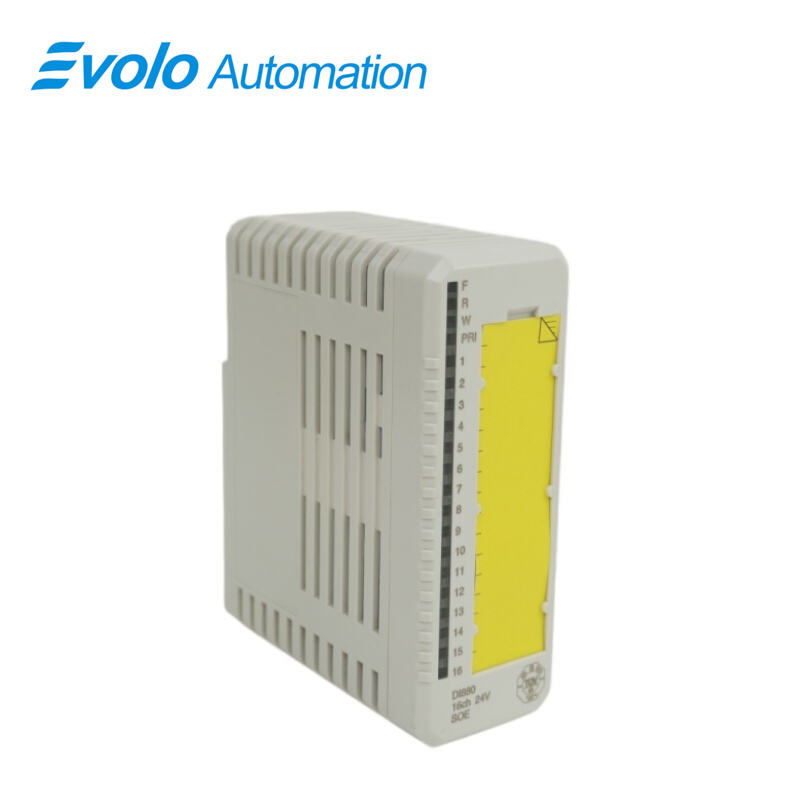

Шолу
Шығу орны: |
Швеция |
Бренд атауы: |
АББ |
Модель нөмірі: |
DI880 3BSE028586R1 |
Пакеттау мәліметтері: |
Таза жаңа Фабрикалық Жауапсыздандырылған |
Жеткізу уақыты: |
5-7 күн |
Төлем шарттары: |
T/T |
Тамыр көбейтудің мүмкіндігі: |
Сапарда |
Сәйкестіктер
|
Өнімнің атауы: |
Цифрлық енгізу модулі |
|
Модель: |
DI880 3BSE028586R1 |
|
Абғайы: |
4,3 × 11 × 11,8 см |
|
Салмағы: |
0.15 кг |
|
Сигналдың сипаттамасы: |
24 В ТЖ |
|
Каналдар саны: |
16 |
|
Сигнал түрі: |
Токтың кетуін |
|
HART қолдауы: |
No |
|
SOE қолдауы: |
Иә |
|
Резервтілік: |
Иә |
|
Жоғары сенімділік: |
Иә |
|
Ішкі қауіпсіздік: |
No |
|
Механика: |
S800 |
|
Кіріс кернеуінің ауқымы «0»: |
−30 дейін +5 В |
|
Кіріс кернеуінің ауқымы «1»: |
11–30 В |
|
Кіріс імпедансы: |
3,1 кОм |
|
Изоляция: |
Топтық түрде жерден изоляцияланған |
|
Сүзгі уақыты (цифрлық, таңдалатын): |
0–127 мс |
|
Токты шектеу: |
Ішкі ток шектеулі датчик қоректендіруі |
|
Максималды өрістік кабель ұзындығы: |
600 м (656 ярд) |
|
Оқиғаларды жазу дәлдігі: |
–0 мс / +1,3 мс |
|
Оқиғаларды жазу айқындығы: |
1 ms |
|
Номинал изоляциясыңыс: |
50 В |
|
Диэлектрлік сынақ кернеуі: |
500 В айнымалы ток |
|
Қуат шығыны: |
2,4 Вт |
|
Токтың тұтынуы +5 В Modulebus: |
Тип. 125 мА, макс. 150 мА |
|
Токтың тұтынуы +24 В сыртқы: |
15 мА + датчик қуаты, макс. 527 мА |
|
Өнімнің атауы: |
Цифрлық енгізу модулі |
Сипаттама
DI880 3BSE028586R1 — бір немесе резервті конфигурация үшін 16 каналды 24 В тұрақты токтың цифрлық кіріс модулі. Кіріс кернеу ауқымы 18–30 В тұрақты ток, ал кіріс тогы 24 В тұрақты токта 7 мА. Әрбір кіріс каналы ток шектеуші компоненттерден, ЭМС қорғау компоненттерінен, кіріс күйін көрсететін LED индикатордан және оптикалық изоляциялық барьерден тұрады. Әрбір кіріс үшін бір ток шектелген трансдюсер қуатының шығысы бар. Оқиғалардың реті функциясы (SOE) 1 мс дәлдікпен оқиғаларды жинауға қабілетті. Оқиғалар кезегінде 512 × 16 оқиға сақталуы мүмкін. Функциясында керексіз оқиғаларды басу үшін «Штора» сүзгісі қолданылады. SOE функциясы оқиға хабарында келесі статустарды хабарлай алады: канал мәні, кезек толық, синхрондау тербелісі, уақыт белгісіз, штора сүзгісі белсенді және канал қатесі.
Қоршаған орта және сертификаттау
|
CE белгісі: |
Иә |
|
Электрлық қауіпсіздік: |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
|
Қауыпты аймақ: |
C1 бөлімі 2 cULus, C1 аймағы 2 cULus, ATEX аймағы 2 |
|
Теңіз сертификаттауы: |
ABS, BV, DNV, LR |
|
Жұмыс температурасы: |
0 дейін +55 °C (+32 дейін +131 °F), рұқсаттар +5 дейін +55 °C аралығы үшін берілген |
|
Сақтау температуры: |
-40–+70 °C (-40–+158 °F) |
|
Ластану дәрежесі: |
Дәреже 2, IEC 60664-1 |
|
Коррозиядан қорғау: |
ISA-S71.04: G3 |
|
Негізгі шамамен жылжымалылық: |
5–95 %, конденсациясыз |
|
Максималды айналадағы температура: |
55 °C (131 °F), тік орнату үшін компактты MTU үшін 40 °C (104 °F) |
|
Қорғау классы: |
IEC 60529 бойынша IP20 |
|
Механикалық жұмыс істеу шарттары: |
IEC/EN 61131-2 |
|
ЭМС: |
EN 61000-6-4 және EN 61000-6-2 |
|
Ашық кернеу санаттары: |
IEC/EN 60664-1, EN 50178 |
|
Жабдықтың класы: |
IEC 61140 бойынша I класы (жерлендірілген) |
|
RoHS стандарттарына сай: |
ЕО RoHS, БАӘ RoHS, Қытайдың RoHS |
|
Электрлік және электрондық құрылғылардың қайта өңдеуі бойынша сәйкестік: |
ДИРЕКТИВА/2012/19/ЕУ |
Қолданбалар
Мұнай, петрохимиялық және газ өндірісінің зауыттары:
Талдау: Авариялық тоқтату (АТ) және жоғары қысымнан қорғау жүйелерінде (ЖҚҚЖ) қолданылады. Қысымдық қосқыштар мен авариялық тоқтату батырмаларын бақылайды; шекті мәндерден асқан жағдайда DI880 қондырғысы қате болмайтындай, қатардан шығу немесе жарылулардың алдын алу үшін командаларды 100% орындауы тиіс.
Ірі химиялық және фармацевтикалық зауыттар:
Талдау: Реакторлардағы маңызды блоктау элементтерін бақылайды. Оның SIL3 деңгейіндегі сенімділігі химиялық реакциялардың бақылаусыз жүруін болдырмауға және қоршаған ортаны қорғауға көмектеседі.
Ядролық және ірі жылу электр станциялары:
Талдау: Турбиналардың артық айналу жиілігінен қорғау және пештің отын өшірілуінен қорғау үшін (ПЖЖ) қолданылады. Ең қолайсыз жағдайларда DI880-нің жоғары иммунитеті жалған қосылулардан туындайтын үлкен экономикалық залалдарды болдырмайды.
Жоғары дәрежелі қауіпті механикалық өңдеу зауыттары:
Талдау: Ауыр престерде немесе автоматтандырылған өндірістік желілерде қауіпсіздік жарық шыбықтарын және қауіпсіздік есіктерін басқарады. Қызметкерлердің кездейсоқ кіруінен туындайтын жарақаттану немесе өлімнің алдын алады.
Қасиеттер және пайдалар
16 канал: 24 В тұрақты ток кірістері үшін, токтың кері бағытымен (current sinking)
Резервті немесе жеке конфигурация
1 топ — 16 каналдың жерден изоляцияланғаны
Кіріс жағдайын көрсететін индикаторлар
Жетілдірілген борттық диагностика
Оқиғалар реті (ОР)
Ағымдағы шектеулі сенсордың әрбір каналға берілетін қоры
IEC 61508 стандарты бойынша SIL3 деңгейіне сәйкес сертификатталған
EN 954-1 стандарты бойынша 4-ші санатқа сәйкес сертификатталған
Диагностика
Алдыңғы LED-тер: A(вария), Ж(ұмыс істеу), Е(скерту), Б(негізгі), 1–16 каналдарының күйі
Қадағалау: Процесс қуаты, Ішкі электр тізбегі
Қадағалаудың күйін көрсету: Модуль қатесі, Модуль ескертуі, Ішкі канал қатесі
СӘЙКЕСТІК
MTU-мен қолданыңыз: TU810, TU812, TU814, TU818, TU830, TU833, TU842, TU843, TU852
Кілттеу коды: FF
Жиі қойылатын сұрақтар
Сұрақ 1: DI880-ді әдеттегі DI модулі ретінде (мысалы, DI810) қолдануға бола ма?
Жауап: Физикалық тұрғыдан иә, бірақ бұл өте ысырапқа әкеледі. Оның бағасы әдеттегі модульге қарағанда әлдеқайда жоғары, сонымен қатар ол тек 800xA жүйесіндегі қауіпсіздік контроллерінде SIL3 функционалын қамтамасыз етеді.
Сұрақ 2: Неге DI880-нің панельдегі жарықшасы жасыл түсті?
Жауап: Бұл ABB S800 I/O үшін көрінетін стандарт — жасыл түс қауіпсіздік сериясын білдіреді, сондықтан техникалық қызмет көрсету персоналы қораптағы қалыпты және қауіпсіздік сигналдарын бір көзбен ажыратуға болады.
Сұрақ 3: Ол ыстық ауыстыруды қолдай ма?
Жауап: Иә. Алайда, қауіпсіздік жүйесінде ыстық ауыстыру орындалмас бұрын резервті модуль дұрыс жұмыс істейтіні немесе қажетті технологиялық айналым шаралары қабылданғанына көз жеткізу керек.
Сұрақ 4: Неге сигналдың жауабы әдеттегі модульмен салыстырғанда сәл баяу?
Жауап: Қауіпсіздік модульдері нұсқаулардың «абсолютті дұрыстығын» қамтамасыз ету үшін бірнеше логикалық тексерулер мен ішкі дауыс беру процестерін талап етеді, олар өте аз өңдеу кешігуін туғызады.
Сұрақ 5: Оның максималды каналдық тогы қандай?
Жауап: Типтік кіріс тогы шамамен 2–3 мА болады және оның қысқа тұйықталу тогын шектеу функциясы бар, бұл алдыңғы сенсорды тиімді қорғайды.
