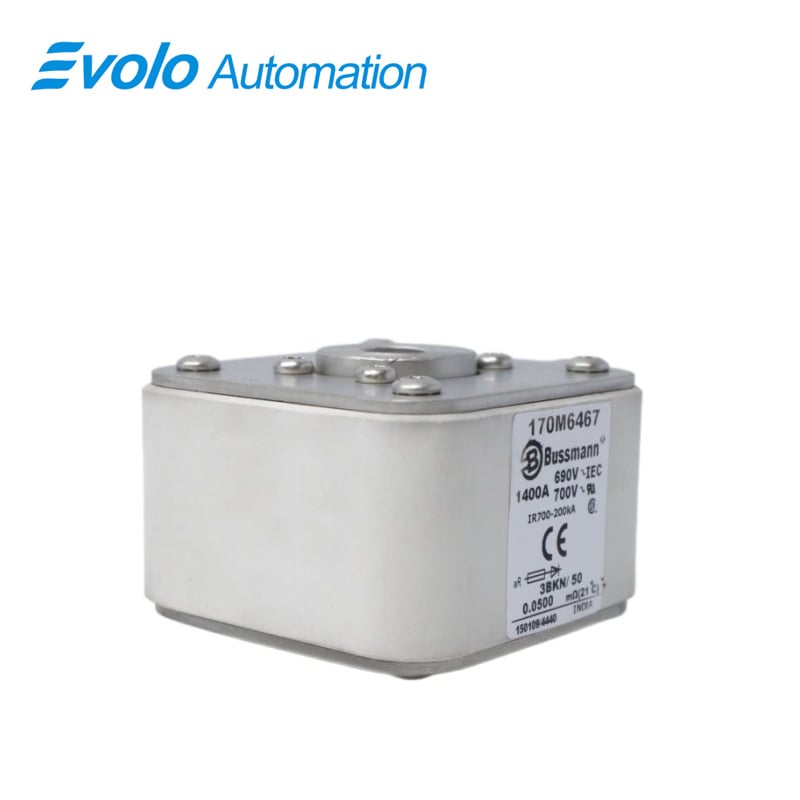

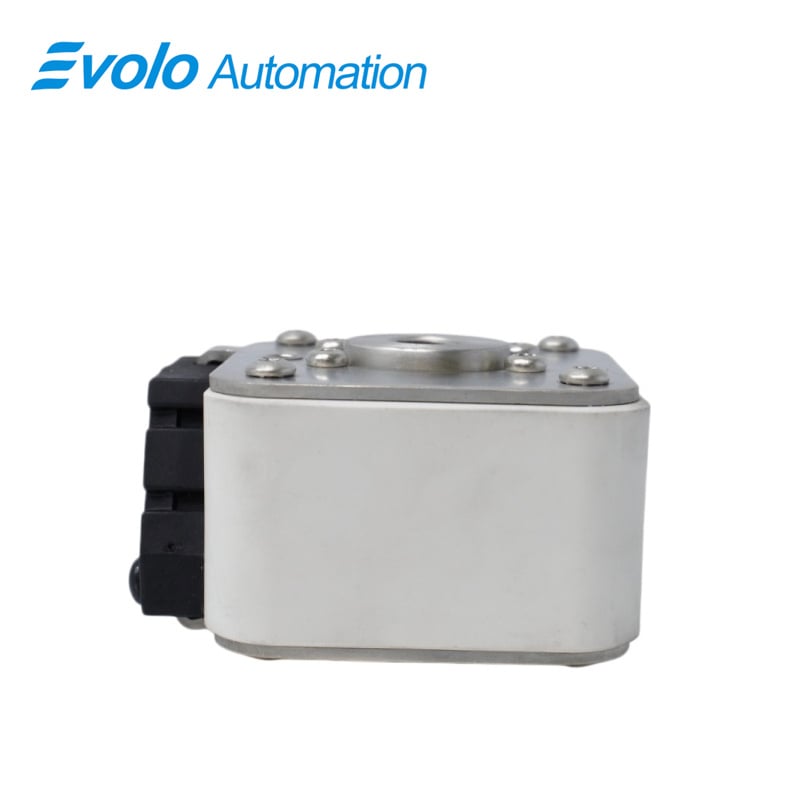

170M6467 3AUA0000062487 Yuqori tezlikdagi sigimli qurilma, Xitoy 170M6467 3AUA0000062487 Yuqori tezlikdagi sigimli qurilma ishlab chiqaruvchilari, etkazib beruvchilari, zavodi

Umumiy ko'rinish

Kelib chiqish joyi:	Shvetsiya
Brend nomi:	ABB
Model raqami:	170M6467 3AUA0000062487
Qadoqlash tafsilotlari:	Asl yangi Zavod tomonidan sigillangan
Yetkazib berish muddati:	5-7 kun
To'lov shartlari:	T/T
Yetkazib berish qobiliyati:	E'tiborlangan

Tez tafsilot

Model:	170M6467 3AUA0000062487
Tavsif:	Yuqori tezlikdagi sigimli qurilma
Uzunlik/Chuqurlik:	53 mm
Balandlik:	92 мм
Kenglik:	76 мм
Vazn:	286 g
Moslik:	CE belgisi qo'yilgan, RoHS talablariga mos
Sertifikatlar:	IEC standartlariga mos, UL tomonidan tan olingan
Amper o'lchov darajasi:	1400 A
Uzilish quvvati:	200 kA
Siyosat ko'rsatkichi:	Markaziy siyosat holati ko'rsatkichi
Izolyatsiyalangan metall ushlab turuvchi qisqichlar (IMGL):	No
Foydalanish toifasi:	aR (qo'shimcha yarimo'tkazgich himoyasi)
Kuchlanish turi:	AC/DC
Siyosat o'lchami:	3
Nominal kuchlanish (AC):	690 V
Ulanishlar markazlari orasidagi masofa:	52.4 mm
Tok turi:	AC
O'rnatish o'lchami:	M12
Sinf:	AR sinfi
Tozalash (I²T):	660 V da 2 450 000
Vatt yo'qotishlari:	155 Vt
Sig'nal shakli:	Kvadrat korpus, tekis uchli kontaktlar
Oldingi arka (I2T):	370,000
Rang:	Yo'q
Uzilish darajasi:	200 kAIC

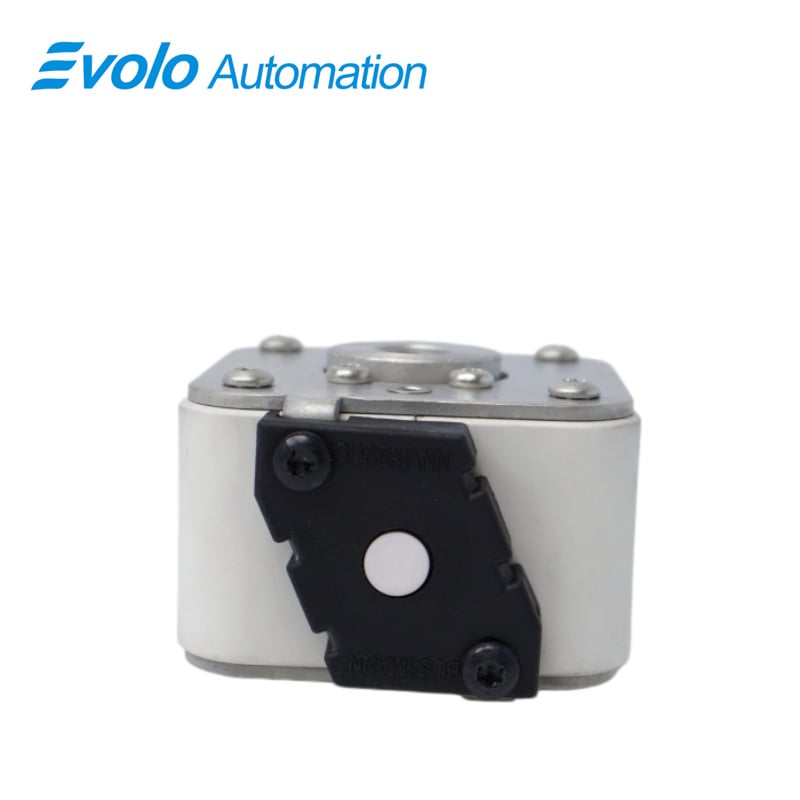

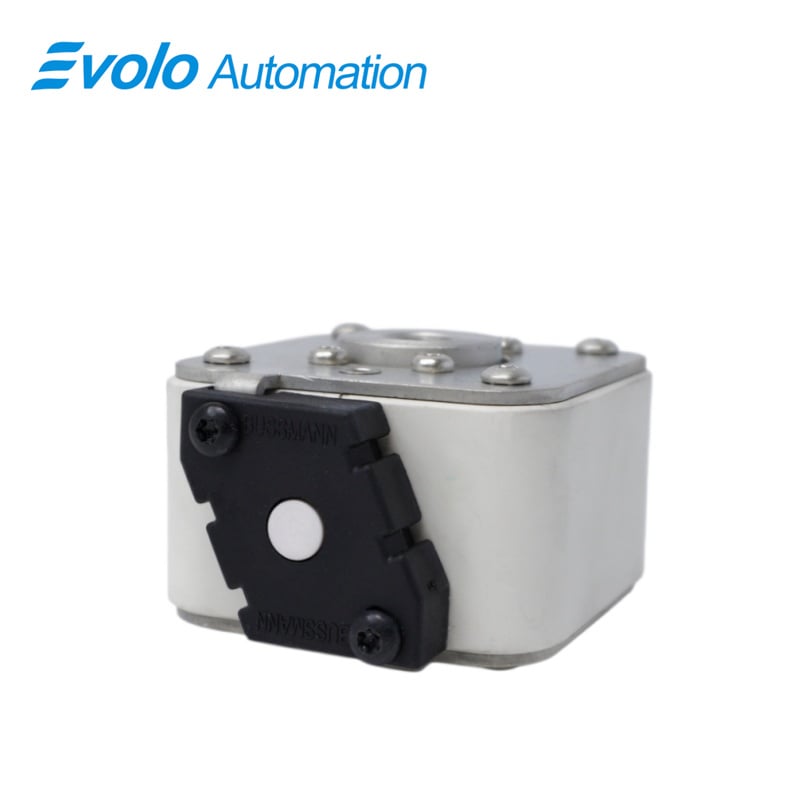

Quyidagilar bilan jihozlangan:	Mikro uchun K turdagi ko'rsatkich
Qurilish o'lchami:	3
O'rnatish usuli:	Toʻldirish
Kuchlanish reytingi:	690 V (IEC), 700 V (UL)
Turi:	Fyuzi
Qo'llanilishi:	Yarimo'tkazgichlar, doimiy tok umumiy avtobusi, doimiy tok dvigatellari, quvvat konvertorlari/tekislagichlar
Siyoh turi:	Tekis oxir, mikro uchun BKN/K turdagi ko'rsatkich
Sigimalar tizimi (IEC 60269):	IEC 60269-4 standartiga mos ravishda tekis oxirgi ulanishlar, A tur

Tavsif

170M6467 3AUA0000062487 — yuqori tezlikdagi sigimalardir. Sanoat xavfsizlik zanjirlarida u "elektr chaqmoq" vazifasini bajaradi. Uning asosiy vazifasi chastota o'zgartirgich ichidagi nozik IGBT kuch modullarini himoya qilishdir. To'g'rilagich qisqa tutashuv yoki aylanuvchi nosozlik sodir bo'lganda, u noto'g'ri tokni 1250 A gacha mikrosekundlarning juda qisqa davrida uzib qo'yadi. Bu ultra-tez javob berish kuch elementlarining portlashini, shkaflarning yonib ketishini va qimmatbaho tizim asosiy plastinkalarining shikastlanishini samarali oldini oladi va ishlab chiqarishdagi favqulodda vaziyatlarning ta'sirini minimal darajada kamaytiradi.

Qo'llanilishi

Mikroelektronika

DC umumiy avtobus

DC harakatlanish qurilmalari

kuch konvertorlari/to'g'rilagichlar

Raqobat afzalligi

Ushbu 170M6467 3AUA0000062487 uchta asosiy sohada innovatsion texnologiyalarga ega: Birinchidan, u ABB ning patentlangan bimetall plastinka tez javob beruvchi texnologiyasiga ega bo'lib, an'anaviy sig'imalar bilan solishtirganda uch baravar tezroq; ikkinchidan, uning modulli dizayni sig'imalar elementini umumiy tizimni ta'sirlamay tez almashtirish imkonini beradi; uchinchidan, uning optimallashtirilgan elektromagnit moslik (EMC) kuchli elektromagnit to'siq mavjud muhitda barqaror ishlashni ta'minlaydi va EMC Sinf 3 sertifikatiga mos keladi. Uning qo'shimcha himoya dizayni nominal tokning 80% da uzoq muddatli ishlashga imkon beradi va issiq almashtirishni qo'llab-quvvatlaydi, bu esa tizimning ishdan chiqishsiz ishlash vaqtini sezilarli darajada oshiradi.

Keng tarqalgan muammolarni hal qilish bo'yicha umumiy qadamlar

Xatolik kodi 3AUA0000062487 uchun muhandislarga quyidagi diagnostik ishlarni bajarish kerak:

1. Sig'ima yonib ketganligini tasdiqlash: Sig'ima yonib ketganligini vizual ko'rsatkich yoki tashqi mikroperakyutatel signali yordamida aniqlash.

2. Izolyatsiya qarshiligi sinovi: Sigimni almashtirishdan oldin, invertorning DC avtobusi va invertor tomonida yerga qisqa tutashuvlar borligini tekshirish uchun megohmmetr dan foydalaning.

3. IGBT diod xususiyatlari sinovi: Kuch tranzistori qisqa tutashganligini o'lchash uchun multimetr dan foydalaning. Shikastlangan kuch moduli bilan sigimni bevosita almashtirish yangi ehtiyot qismning darhol yonib ketishiga sabab bo'ladi.

4. Mahkamlash momentini tekshirish: Ushbu model tekis oxirli o'rnatishdan foydalanadi. Loysiz ulanishlar yuqori qarshilikli issiqlik hosil qiladi va bu esa charchash tufayli yonib ketishga olib keladi. O'rnatish paytida ABB ning belgilangan bolt mahkamlash momenti standartlariga qat'iy rioya qiling.
