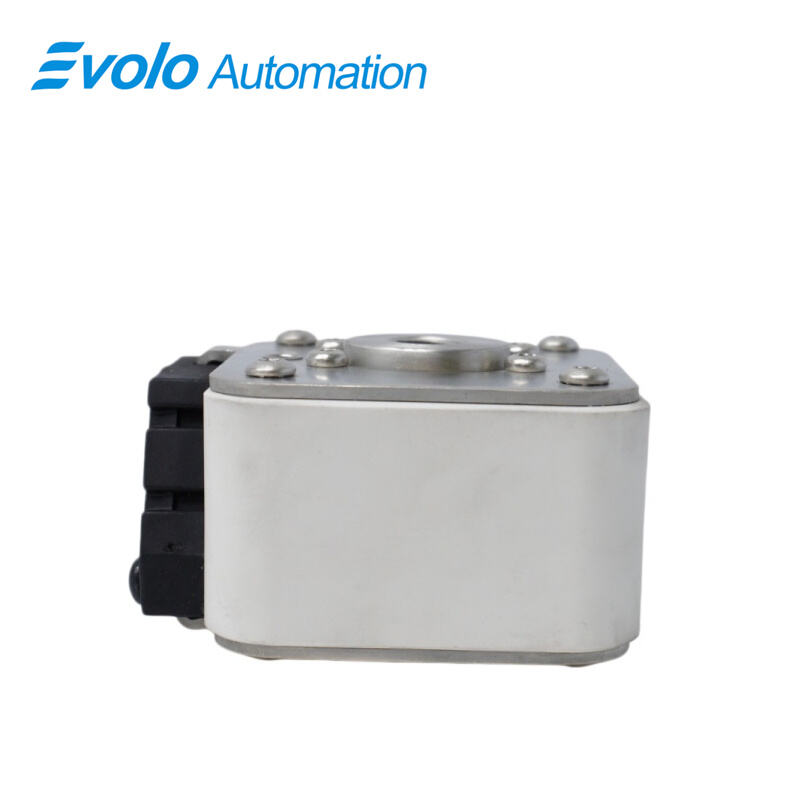

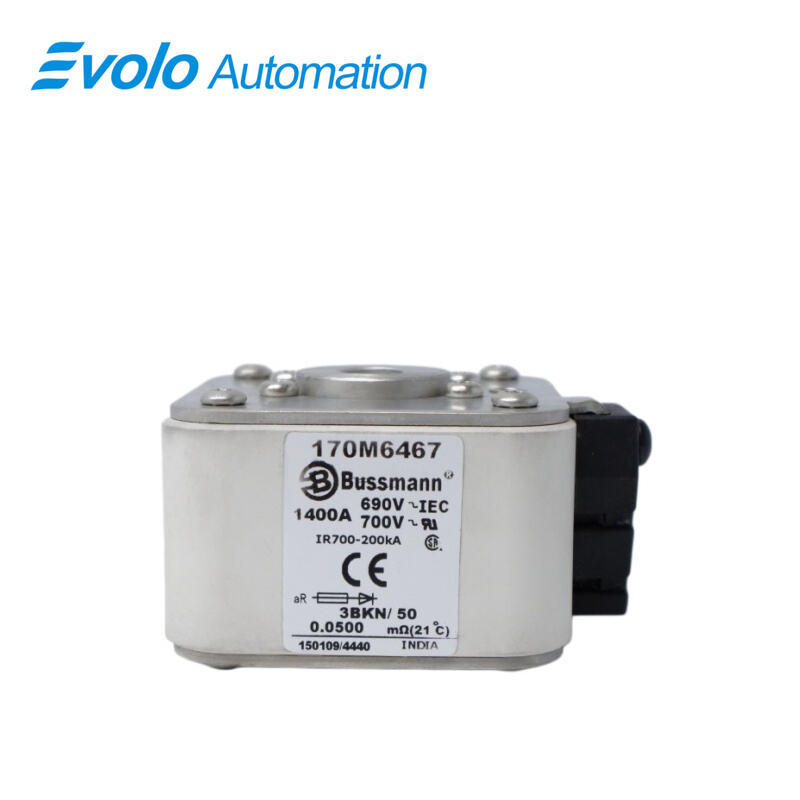

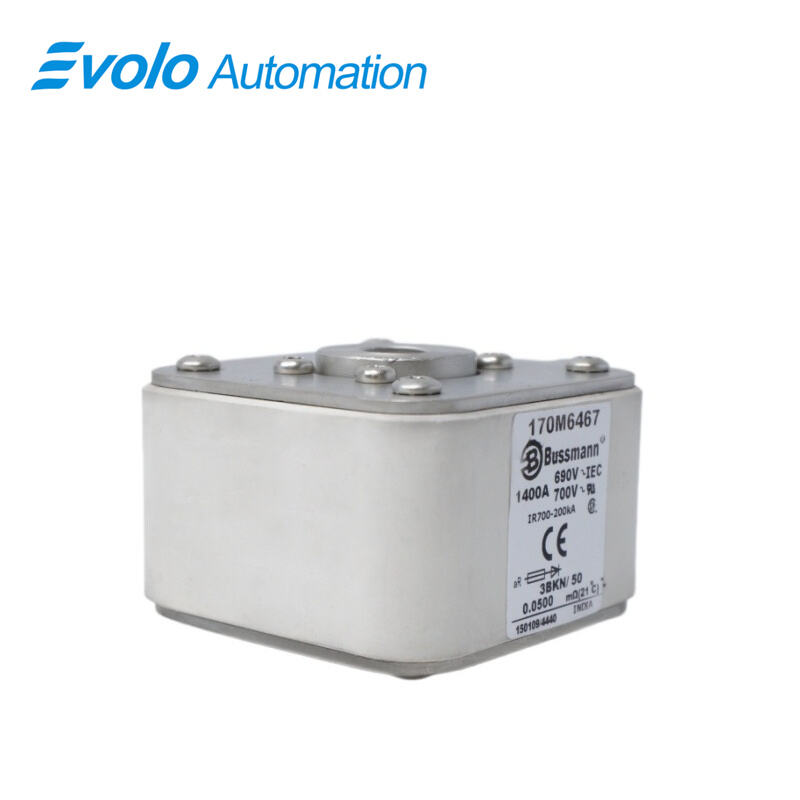

فیوز سریع‌العمل ۱۷۰M۶۴۶۷ ۳AUA۰۰۰۰۰۶۲۴۸۷، چین — تولیدکنندگان، تأمین‌کنندگان و کارخانه فیوز سریع‌العمل ۱۷۰M۶۴۶۷ ۳AUA۰۰۰۰۰۶۲۴۸۷

مرور کلی

محل اصل:	سوئد
نام تجاری:	ABB
شماره مدل:	۱۷۰M۶۴۶۷ ۳AUA۰۰۰۰۰۶۲۴۸۷
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

جزئیات سریع

مدل:	۱۷۰M۶۴۶۷ ۳AUA۰۰۰۰۰۶۲۴۸۷
توضیحات:	فیوز سریع‌العمل
طول/عمق:	53 میلیمتر
ارتفاع:	92 میلی‌متر
عرض:	76 میلیمتر
وزن:	۲۸۶ گرم
مطابقت‌ها:	دارای نشان CE، مطابق با استاندارد RoHS
گواهینامه ها:	دارای رتبه‌بندی IEC، شناخته‌شده توسط UL
رده‌بندی جریان:	۱۴۰۰ آمپر
ظرفیت قطع:	200 کیلو آمپر

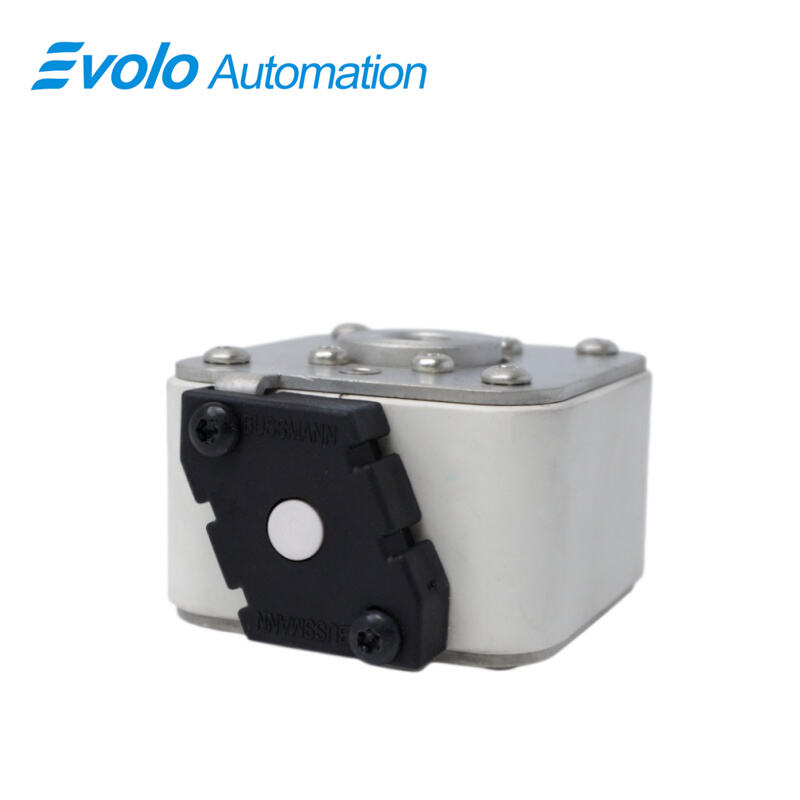

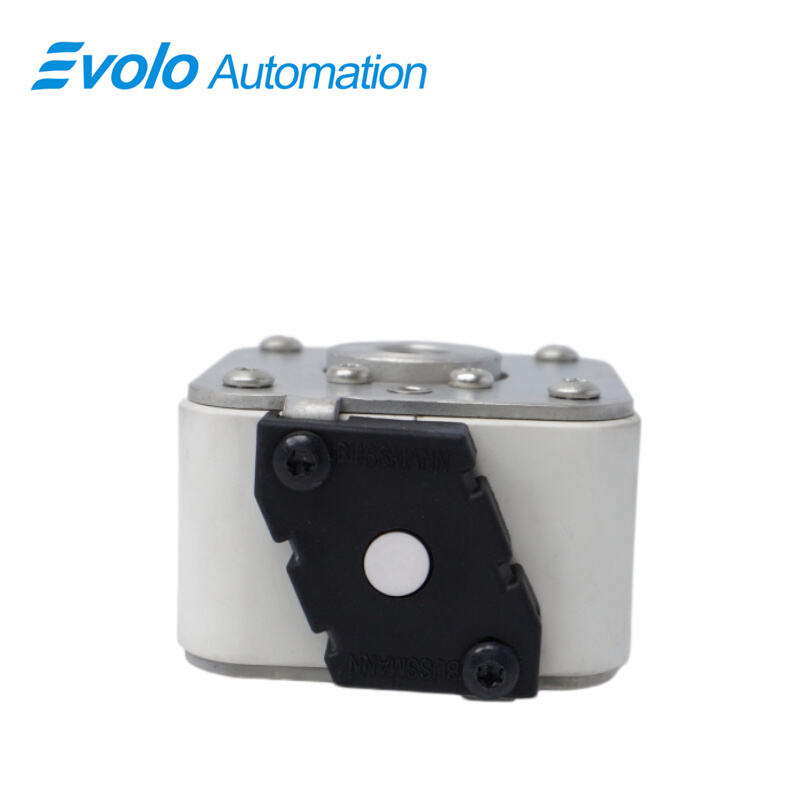

نشانگر فیوز:	نشانگر وضعیت فیوز مرکزی
سُرِ فلزی عایق‌شده برای گرفتن (IMGL):	No
دسته‌بندی کاربردی:	aR (حفاظت نیمه‌هادی همراه)
نوع ولتاژ:	AC/DC
اندازه فیوز:	3
ولتاژ نامی AC:	690 ولت
فاصله مرکز تا مرکز اتصالات:	۵۲٫۴ میلی‌متر
نوع جریان:	AC
ابعاد نصب:	M12
کلاس:	کلاس aR
قدرت قطع (I²T):	۲٬۴۵۰٬۰۰۰ در ۶۶۰ ولت
تلفات توان:	۱۵۵ وات
شکل فیوز:	بدنه مربعی، تماس‌دهنده‌های انتهایی صاف
پیش از قوس (I2T):	370,000
رنگ:	هیچ‌کدام
ظرفیت قطع:	۲۰۰ کیلوآمپر-آی‌سی
مجهز به:	نشانگر نوع K برای میکرو
اندازه ساخت:	3
روش نصب:	شستشو
ولتاژ نامی:	690 V (IEC)، 700 V (UL)
نوع:	قاب جوش
کاربرد:	نیمه‌هادی، اتصال مشترک مستقیم (DC Common bus)، درایوهای جریان مستقیم، مبدل‌ها و یکسوکننده‌های توان
نوع فیوز:	اتصال تخت در انتهای فیوز، BKN/نشانگر نوع K برای میکرو
سیستم فیوز (IEC 60269):	اتصالات انتهایی تراز IEC 60269-4 نوع A

توضیحات

فیوز سریع‌العمل ۱۷۰M۶۴۶۷ با شمارهٔ ۳AUA۰۰۰۰۰۶۲۴۸۷ است. در زنجیره‌های ایمنی صنعتی، این فیوز نقش «سیم‌بازی الکتریکی» را ایفا می‌کند. عملکرد اصلی آن حفاظت از ماژول‌های قدرتی حساس IGBT داخل مبدل فرکانس است. در صورت اتصال کوتاه در یکسوکننده یا خرابی اینورتر، این فیوز قادر است جریان‌های عیب تا ۱۲۵۰ آمپر را در مدت زمان بسیار کوتاهی (چند میکروثانیه) قطع کند. این پاسخ فوق‌سریع به‌طور مؤثری از انفجار قطعات قدرتی، آتش‌سوزی در کابینت‌ها و آسیب به مادربرد‌های گران‌قیمت سیستم جلوگیری می‌کند و تأثیر حوادث تولیدی را به حداقل می‌رساند.

کاربردها

نیمه هادی

اتصال مشترک مستقیم‌جریان (DC Common bus)

درایوهای مستقیم‌جریان (DC drives)

مبدل‌های قدرت/یکسوکننده‌ها

مزیت رقابتی

این فیوز ۱۷۰M۶۴۶۷ با کد ۳AUA۰۰۰۰۰۶۲۴۸۷ از فناوری‌های پیشرفته در سه حوزه کلیدی برخوردار است: اول، از فناوری واکنش سریع نوار دو فلزی انحصاری شرکت ABB بهره می‌برد که سرعت آن سه برابر فیوزهای سنتی است؛ دوم، طراحی ماژولار آن امکان تعویض سریع عنصر فیوز را بدون تأثیرگذاری بر سیستم کلی فراهم می‌کند؛ و سوم، سازگان الکترومغناطیسی (EMC) بهینه‌شده آن عملکرد پایدار را در محیط‌های با تداخل الکترومغناطیسی قوی تضمین می‌کند و مطابق با گواهینامه EMC کلاس ۳ است. طراحی محافظت افزونه آن امکان کارکرد بلندمدت در ۸۰٪ جریان نامی را فراهم می‌سازد و از جایگزینی گرم (Hot-Swappable) پشتیبانی می‌کند که به‌طور قابل‌توجهی در دسترس‌پذیری سیستم بهبود ایجاد می‌کند.

مراحل رایج عیب‌یابی

برای کد خطا ۳AUA۰۰۰۰۰۶۲۴۸۷، مهندسان باید اقدامات تشخیصی زیر را انجام دهند:

۱. تأیید پف‌کردن فیوز: تعیین اینکه آیا فیوز پف کرده است یا خیر، با استفاده از نشانگر بصری یا سیگنال کلید میکروی خارجی.

۲. آزمون مقاومت عایقی: قبل از تعویض فیوز، از یک مگااهم‌متر برای بررسی اتصال کوتاه به زمین در اینورتر بخش DC و سمت اینورتر استفاده کنید.

۳. آزمون مشخصه دیود IGBT: با استفاده از مولتی‌متر، بررسی کنید که آیا ترانزیستور قدرت اتصال کوتاه شده است یا خیر. جایگزینی مستقیم فیوز بدون رفع خرابی ماژول قدرت، باعث سوختن فوری قطعه یدکی جدید می‌شود.

۴. تأیید گشتاور سفت‌کردن: این مدل از روش نصب با انتهای صاف استفاده می‌کند. تماس‌های شل می‌توانند حرارت ناشی از مقاومت بالا ایجاد کنند و منجر به سوختن ناشی از خستگی شوند. در هنگام نصب، دقیقاً باید از استانداردهای گشتاور پیچ تعیین‌شده توسط ABB پیروی کرد.
