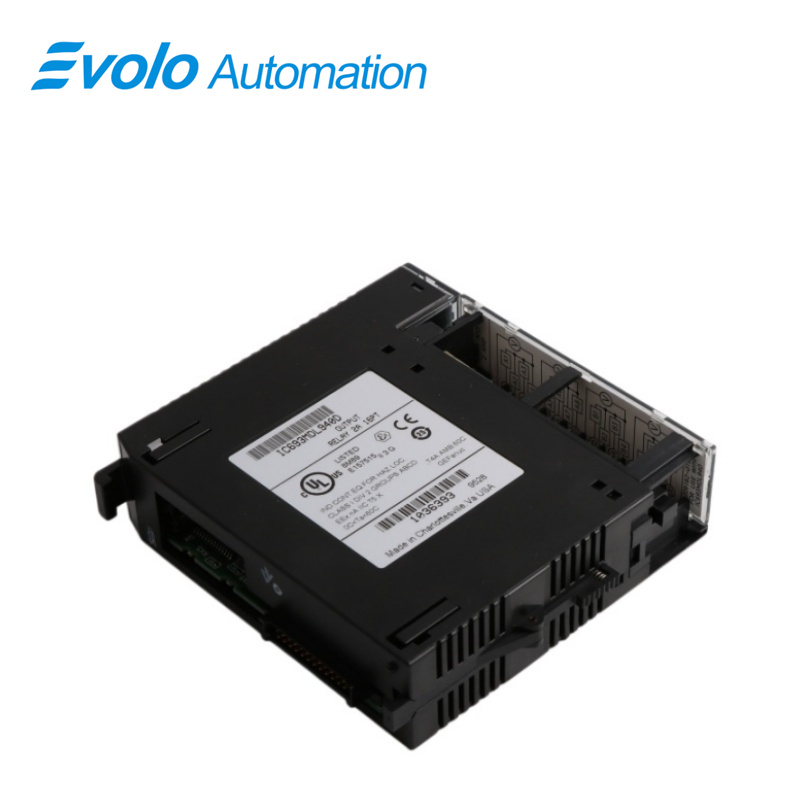

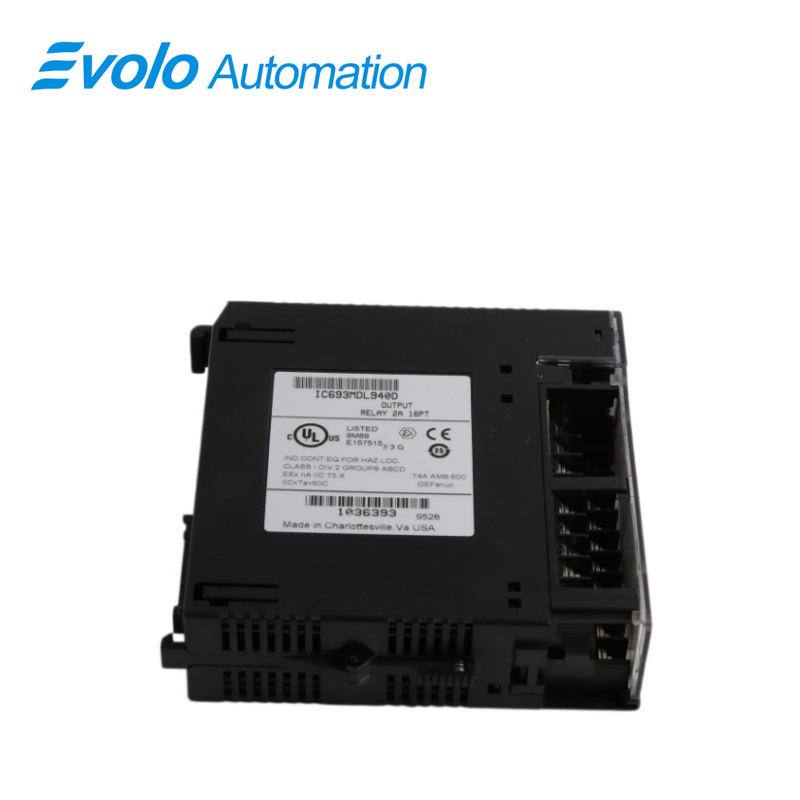

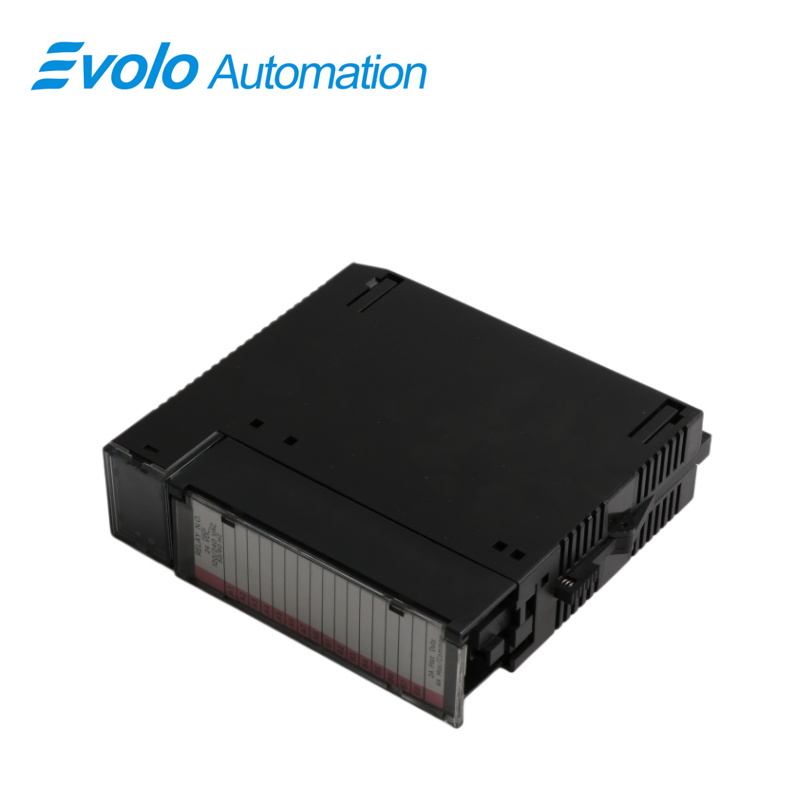

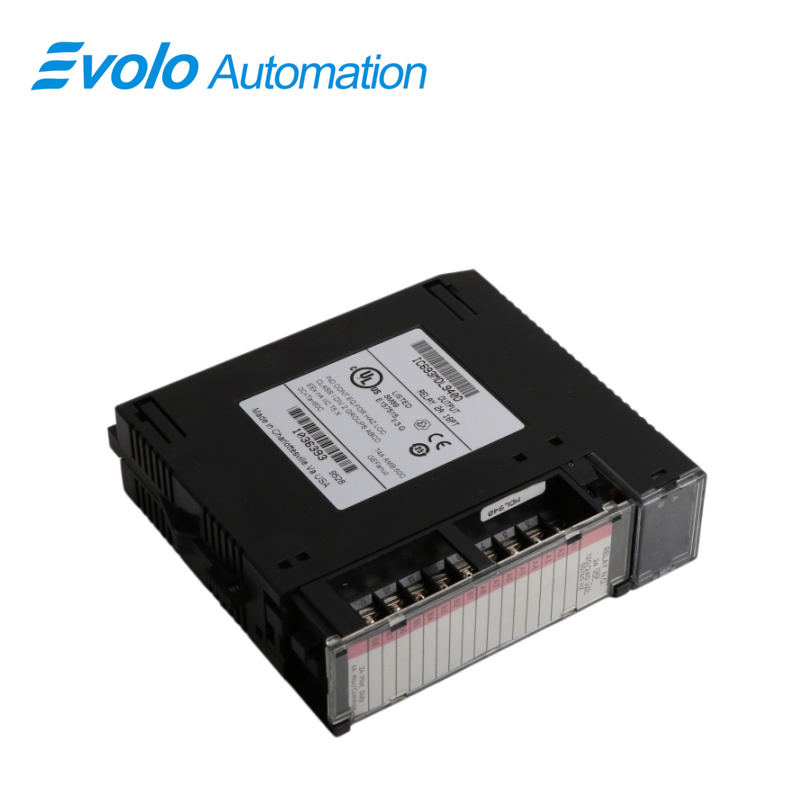

Umumiy ko'rinish

Kelib chiqish joyi:	AQSH
Brend nomi:	GE
Model raqami:	IC693MDL940
Qadoqlash tafsilotlari:	Asl yangi Zavod tomonidan sigillangan
Yetkazib berish muddati:	5-7 kun
To'lov shartlari:	T/T
Yetkazib berish qobiliyati:	E'tiborlangan

Texnik xususiyatlari

Parametr	Qiymat
Modul nomi	IC693MDL940 Rele chiqish moduli
Modul Turi	Rele chiqish moduli
O'lchovlar	3,5 x 13 x 13,5 sm
Vazn	0.4 kg
Nominal kuchlanmasi	24 V DC; 120/240 V AC (nominal)
Ishlanish kuchlanmasi	5–30 V DC; 5–250 V AC, 50/60 Gs
Moduldagi Chiqishlar Soni	16 ta (har biri 4 ta chiqishdan iborat toʻrt guruh)
Yolgʻizlik	Maydondan mantiq tomoni: 1500 V; Guruhlar orasida: 500 V
Maksimal yuk	har bir chiqish uchun 2 A (pilot yuk); umumiy ulanish uchun maksimal 4 A
Minimal yuk	10 mA
Maksimal oʻtish toklari	5 A
Yoqilish javob vaqti	15 ms gacha
O‘chirish javob vaqti	15 ms gacha
Ichki quvvat iste'moli	7 mA (barcha chiqishlar yoqilganda) 5 V shinalaridan; 135 mA (barcha chiqishlar yoqilganda) rele 24 V shinalaridan

Tavsif

IC693MDL940 2 A relsli chiqish moduli Seriya 90-30 dasturlanuvchi mantiq kontrolleri (PLC) uchun 16 ta oddiygina ochiq relsli tarmoqlarni taqmin etadi va foydalanuvchi tomonidan berilgan chiqish yuklarini boshqarish imkonini beradi. Har bir chiqishning o‘tish quvvati 2 A ni tashkil qiladi. Chiqish nuqtalari har birida to‘rttadan nuqta bo‘lgan to‘rt guruhga ajratilgan. Har bir guruhda umumiy quvvat chiqish terminali mavjud. Relsli chiqishlar motor boshqaruvchilari, solenoidlar va ko‘rsatkichlar kabi foydalanuvchi tomonidan taqmin etiladigan turli xil yuk qurilmalarini boshqarish imkonini beradi. Ichki relsli tarmoqlarga quvvat 24 V doimiy tok (DC) orqali orqa paneldagi +24 V DC avtobusdan beriladi. Maydon qurilmalarini ishga tushirish uchun foydalanuvchi o‘zining o‘zgaruvchan tok (AC) yoki doimiy tok (DC) manbasini taqmin etishi kerak. Ushbu modulda sig‘imlar (fuzlar) yo‘q. Har bir nuqtaning yoqilgan/o‘chirilgan holatini ko‘rsatuvchi LED indikatorlari modulning yuqori qismida joylashgan. LED indikatorlari ikkita gorizontal qatorga joylashtirilgan: har bir qatorda sakkizta yashil LED bor; yuqori qator A1 dan A8 gacha (1-dan 8-gacha bo‘lgan nuqtalar) va pastki qator B1 dan B8 gacha (9-dan 16-gacha bo‘lgan nuqtalar) deb belgilangan. Qo‘pol eshikning ichki va tashqi sirtlari o‘rtasiga qo‘yiladigan plastik qo‘yilma (insert) mavjud. Qo‘pol eshik yopilganda modulning ichki tomoniga qaragan sirtida elektr tarmog‘i ulanishlari haqida ma'lumot berilgan, shu bilan birga tashqi sirtga tarmoq identifikatsiyasi haqida ma'lumot yozib olinishi mumkin. Qo‘yilmaning tashqi chap chekkasi yuqori kuchlanishli modulni ko‘rsatish uchun qizil rangda ranglangan. Ushbu modul Seriya 90-30 PLC tizimidagi 5 yoki 10 ta slotli bazaplitada istalgan kirish/chiqish (I/O) slotiga o‘rnatilishi mumkin.

Qo'llanilishi

Turli sanoat avtomatlashtirish ：Haroratni boshqarish ，Motor tezligini boshqarish ，Elektr isitishni boshqarish ，Yorug'lik kuchlanishi boshqaruv

Ishlab chiqarish

Kimyo sanoati

Taom o'qilishi san'oati

O'rnatish

1 Umumiy o'rnatish talablari

Ushbu mahsulot Series 90-30 yoki RX3i tizimi bilan ishlatish uchun mo'ljallangan. Uning komponentlari ochiq uskunalar [foydalanuvchilar tomonidan kirish mumkin bo'lgan elektr qismga ega] deb hisoblanadi va xavfsizlikni ta'minlaydigan yakuniy qopqoq ichiga o'rnatilishi kerak. Minimal darajada, qopqoq 12 mm gacha (masalan, barmoqlar) qattiq jismlarga qarshi himoya darajasini ta'minashi kerak. Bu NEMA/UL Type 1 qopqoq yoki IP20 darajasi (IEC60529) bilan mos keladi va kamida ifloslanish darajasi 2 muhitini ta'minashi kerak.

2 Xavfli zonalarga o'rnatish

MDL940 moduli o'z ichiga olgan tizim faqat vosita yordamida ochiladigan yakuniy qopqoq ichiga o'rnatilishi kerak.

Asosiy xususiyatlar

O'n oltita NO rele chiqishlari: AC yoki DC yuklarni ulashni qo'llab-quvvatlaydi.

To'rtta izolyatsiyalangan guruh: Moslashuvchan simka ulash uchun har bir guruhda turli kuchlanishlarga imkon beradi.

Keng ishlatish kuchlanishi diapazoni: 5–30 VDC va 5–250 VAC mosligi.

har bir kanal uchun 2 amperlik quvvat: Turli xil past quvvatli sanoat boshqaruv qurilmalari uchun mos.

LED kanal ko'rsatkichlari: Haqiqiy vaqtda chiquvchi holatni kuzatish imkonini beradi.

15 ms lik o'tkazish javobi: Releni ishga tushirish vaqtining doimiylikka ega ekanligini ta'minlaydi.

Yuqori izolyatsiya darajasi: Maydon bilan mantiq o'rtasida 1500 V, guruhlar o'rtasida esa 500 V izolyatsiya.

Standart 90-30 stend integratsiyasi: Soddalashtirilgan o'rnatish uchun PLC ning bitta slotini egallaydi.

Tez-tez so'raladigan savollar

Savol: IC693MDL940 nima?
Javob: IC693MDL940 — GE Fanuc Series 90-30 uchun 2 amperlik rele chiquvchi moduli. U foydalanuvchi tomonidan ta'minlanadigan chiquvchi yuklarni boshqarish uchun 16 ta oddiygina ochiq rele sxemalarini taqdim etadi.

Savol: Har bir sxema uchun chiquvchi o'tkazish quvvati qancha?
Javob: 2 amper.

Savol: Rele chiquvlari nimalarni boshqara oladi?
J: Ular dvigatel boshqaruvchilarini, solenoidlarni va ko'rsatkichlarni boshqara oladi.

S: IC693MDL940 qanday turdagi quvvatdan foydalanadi?
J: IC693MDL940 ishlashi uchun kerak bo'ladigan quvvatni foydalanuvchi ta'minashi kerak; bu o'zgaruvchan yoki doimiy tok quvvati bo'lishi mumkin.

S: Ushbu modulda sig'imalar bor mi?
J: Yo'q.

S: IC693MDL940ning nominal kuchlanishi qancha?
J: 24 V doimiy tok yoki 120/240 V o'zgaruvchan tok.

S: IC693MDL940ning ishlaydigan kuchlanishi qancha?
J: 5 dan 30 V gacha doimiy tok yoki 5 dan 250 V gacha o'zgaruvchan tok, 50/60 Gs.
