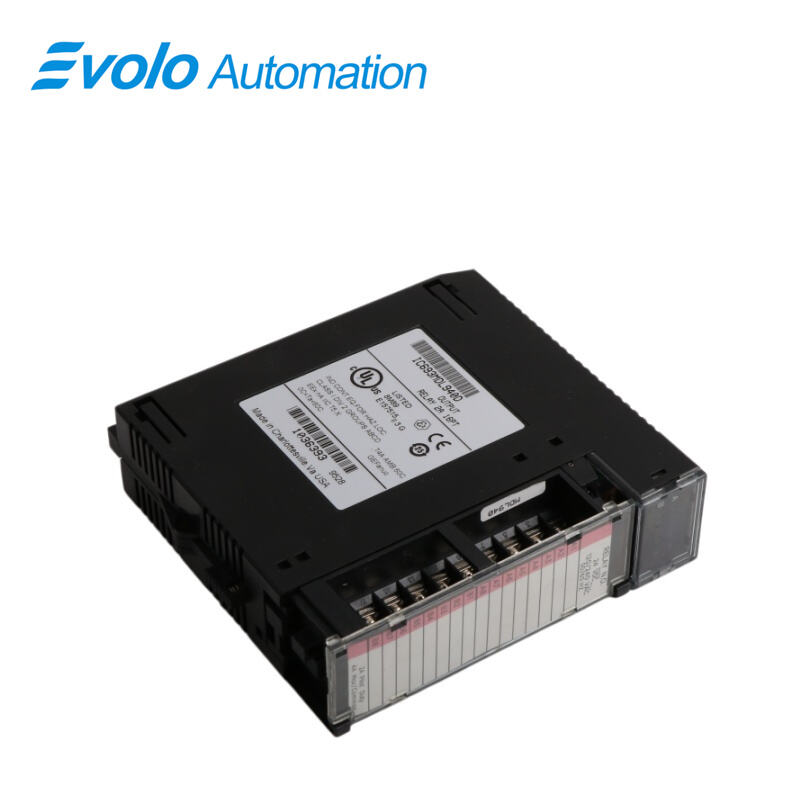

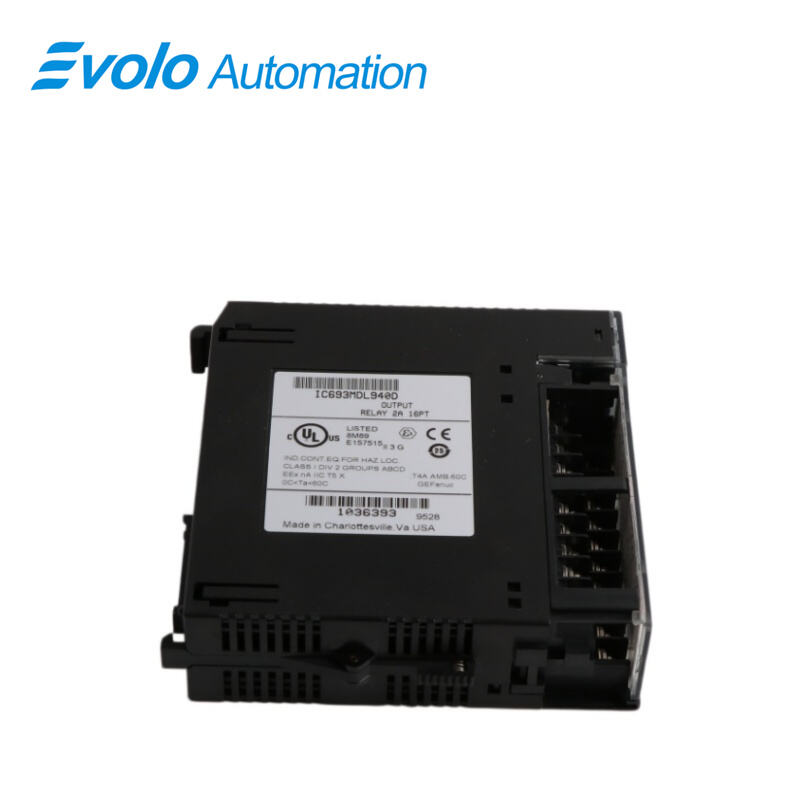

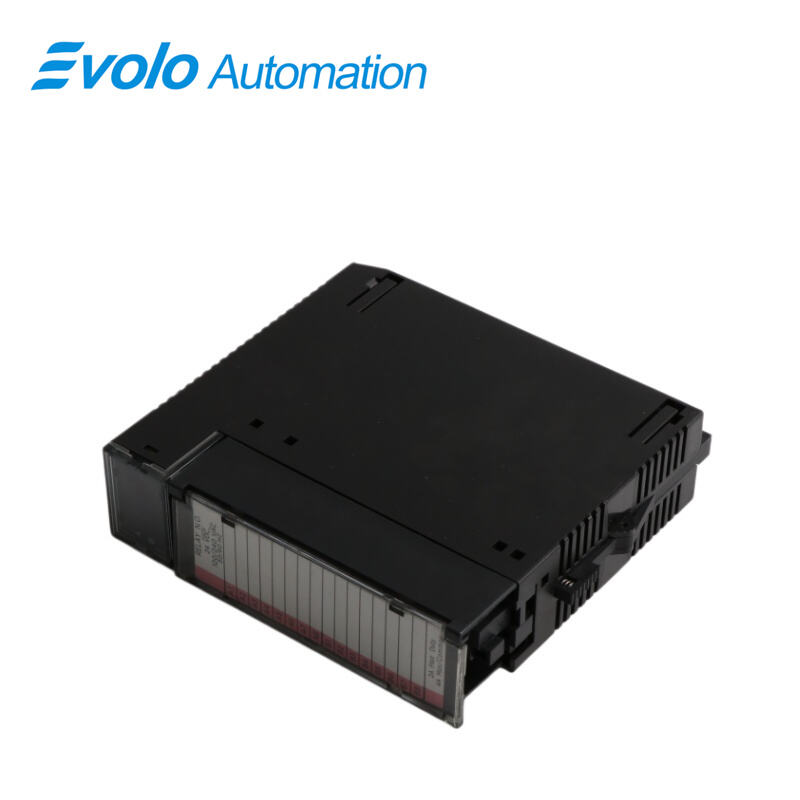

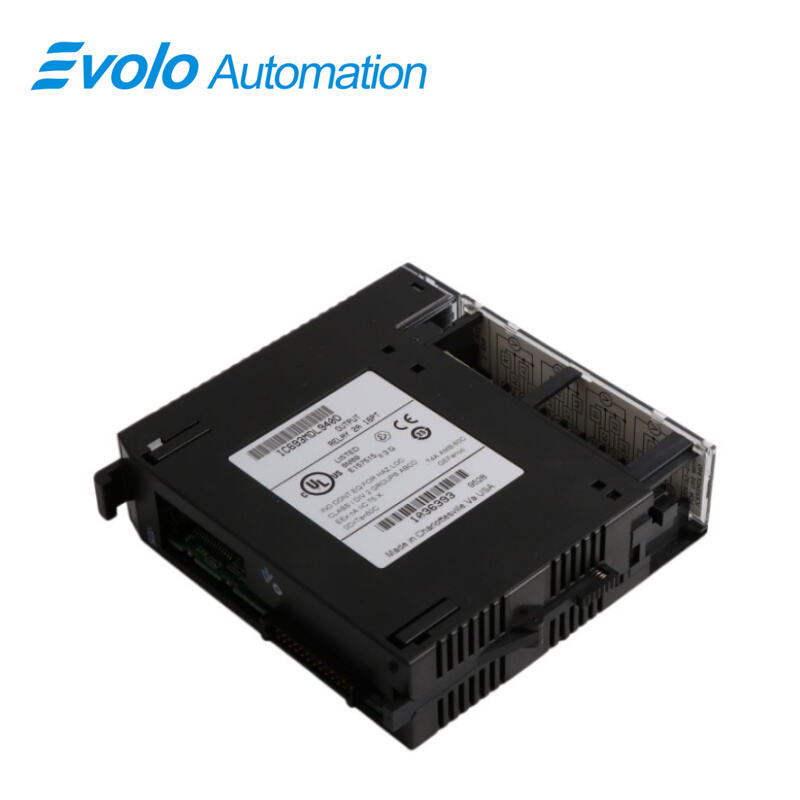

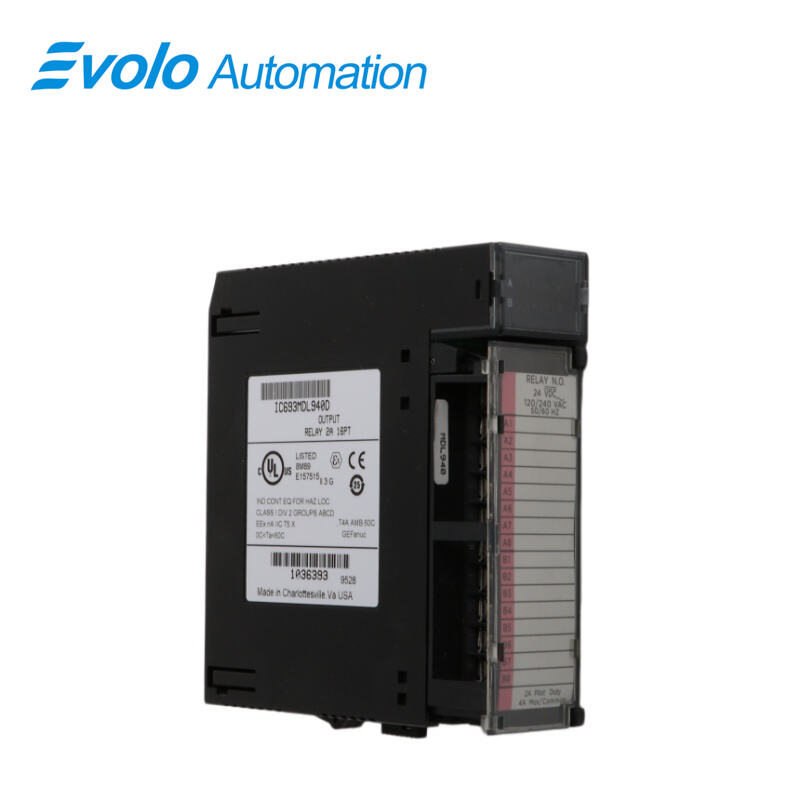

IC693MDL940 Relais-uitvoer-module

Oorsig

Oorsprongplek:	VSA
Handelsnaam:	Ge
Modelnommer:	IC693MDL940
Verpakking besonderhede:	Oorspronklik nuut, fabrieksverseël
Leveringstyd:	5-7 dae
Betalingsterms:	T/T
Verskaf Vermoë:	In voorraad

Spesifikasies

Beskrywing

Die IC693MDL940 2 A relais-uitsetmodule vir die Series 90-30 programmeerbare logikakontroleerder verskaf 16 normaal-geslote relaiskringte vir die beheer van uitsetbelastings wat deur die gebruiker voorsien word. Die uitsetskakelvermoë van elke uitset is 2 A. Die uitsetpunte is in vier groepe van elk vier punte gerangskik. Elke groep het ’n gemeenskaplike kraguitsetterminal. Die relaisuitsette kan ’n wye reeks deur die gebruiker verskafde belastingtoestelle beheer, soos: motorbeginners, solenoïede en aanwysers. Krag vir die interne relaiskringte word deur die +24 V GEL-lyn op die agterplaat verskaf. Die gebruiker moet die WG- of GEL-krag voorsien om velddraaiers te laat werk. Daar is geen sekeringe op hierdie module nie. LED-aanwysers wat die AAN/UIT-status van elke punt aandui, is bo-op die module geleë. Die LED’s is in twee horisontale rye gerangskik met agt groen LED’s in elke ry; die boonste ry is gemerk A1 tot 8 (punte 1 tot 8) en die onderste ry is gemerk B1 tot 8 (punte 9 tot 16). ’n Insetstuk gaan tussen die binne- en buiteoppervlak van die scharnierdeur in. Die oppervlak wat na die binnekant van die module wys (wanneer die scharnierdeur toe is), bevat inligting oor die bedradingskring, en kringidentifikasie-inligting kan op die buite-oppervlak aangeteken word. Die buite-linkerkant van die insetstuk is rooi gekleur om ’n hoëspanningsmodule aan te dui. Hierdie module kan in enige I/O-sleuf van ’n 5- of 10-sleufbasisplaat in ’n Series 90-30 PLC-stelsel geïnstalleer word.

Toepassings

Verskeie industriële outomatisering ：Temperatuurbeheer ，Motor spoedbeheer ，Elektriese verhittingbeheer ，Ligsterktebeheer

Vervaardiging

Chemiese bedryf

Voedselbedryf

Installasie

1 Algemene installasievereistes

Hierdie produk is bedoel vir gebruik met 'n Series 90-30- of RX3i-stelsel. Sy komponente word beskou as oop toerusting [met lewende elektriese dele wat aan gebruikers toeganklik mag wees] en moet in 'n finale behuising geïnstalleer word wat vervaardig is om veiligheid te verseker. As 'n minimum moet die behuising 'n mate van beskerming teen soliede voorwerpe tot 12 mm (bv. vingers) bied. Dit stem ooreen met 'n NEMA/UL-tipe 1-behuising of 'n IP20-gradering (IEC60529) wat ten minste 'n besoedelingsgraad 2-omgewing verskaf.

2 Installasie in gevaarlike areas

Die stelsel wat die MDL940-module bevat, moet binne 'n finale behuising gemonteer word wat slegs met behulp van 'n gereedskap toeganklik is.

Belangrike kenmerke

Sestien NO-relaisuitsette: Steun AC- of DC-belasting-skakeling.

Vier geïsoleerde groepe: Laat verskillende spanninge per groep toe vir buigsame bedrading.

Wye bedryfspanningsreeks: Kompatibel met 5–30 VDC en 5–250 VAC.

2-ampère per-kanaalwaardering: Geskik vir 'n verskeidenheid lae-krag industriële aktuatorre.

LED-kanaal-aanduiers: Verskaf werklike tyd uitsetstatus-bemonitoring.

15 ms skakelreaksietyd: Verseker konsekwente relaisaktiveringstyd.

Hoë isolasievlakke: 1500 V veld-na-logika en 500 V groep-na-groep skeiding.

Standaard 90-30 rak-integrasie: Beset een PLC-sleuf vir gestroomlyn installasie.

VEE

V: Wat is 'n IC693MDL940?
A: Die IC693MDL940 is 'n 2-ampère relais-uitsetmodule vir die GE Fanuc Series 90-30. Dit verskaf 16 normaal-oop relaiskringte vir die beheer van uitsetbelastings wat deur die gebruiker voorsien word.

V: Wat is die uitsetskakelkapasiteit vir elke kring?
A: 2 ampère.

V: Waarmee kan die relais-uitsette beheer?
A: Hulle kan motorbeginners, solenoïede en aanwysers beheer.

V: Watter tipe krag gebruik die IC693MDL940?
A: Krag om die IC693MDL940 te laat werk, moet deur die gebruiker verskaf word en kan óf AC- óf DC-krag wees.

V: Is daar sekeringe op hierdie module?
A: Nee.

V: Wat is die nominaal spanning vir die IC693MDL940?
A: 24 V DC of 120/240 V AC.

V: Wat is die bedryfspanning vir die IC693MDL940?
A: 5 tot 30 V DC of 5 tot 250 V AC, 50/60 Hz.
