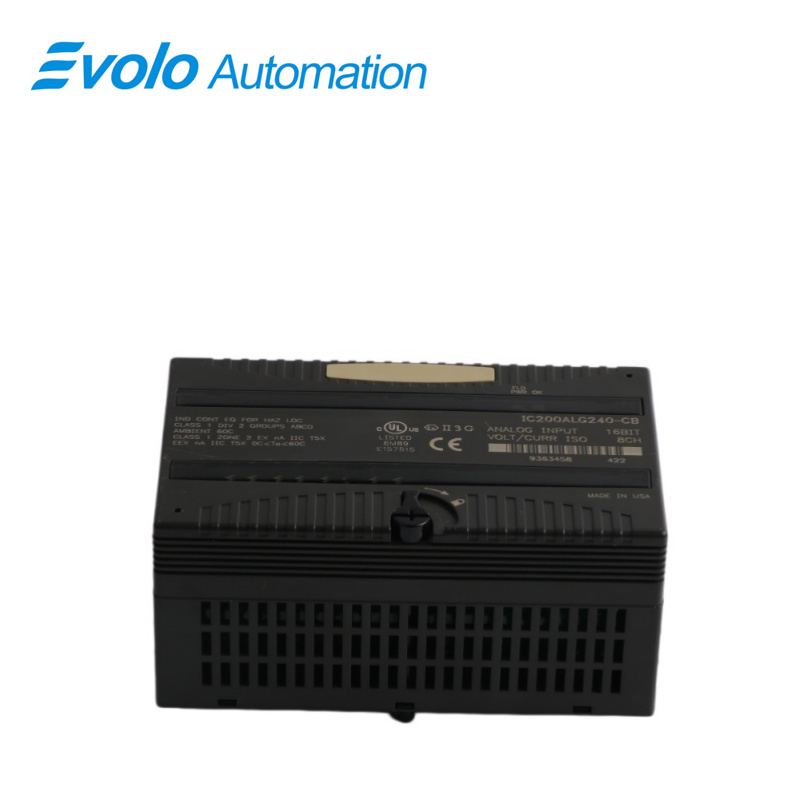

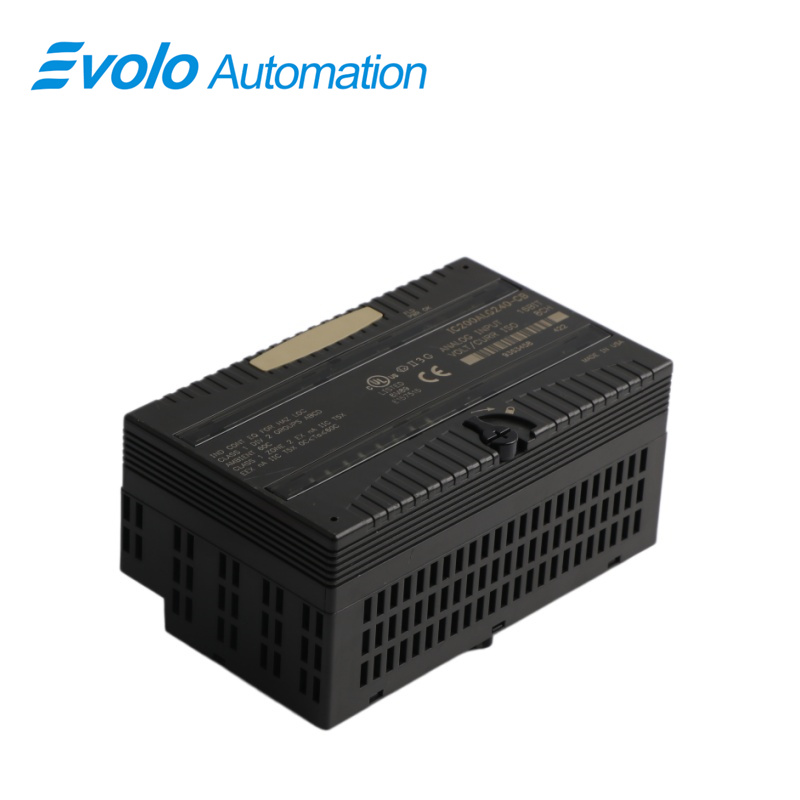

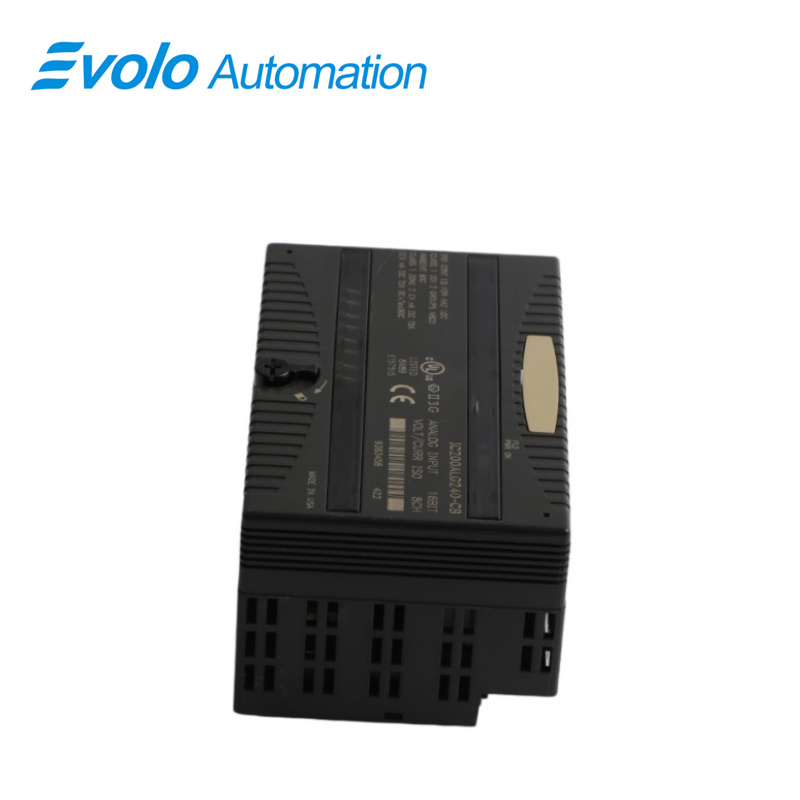

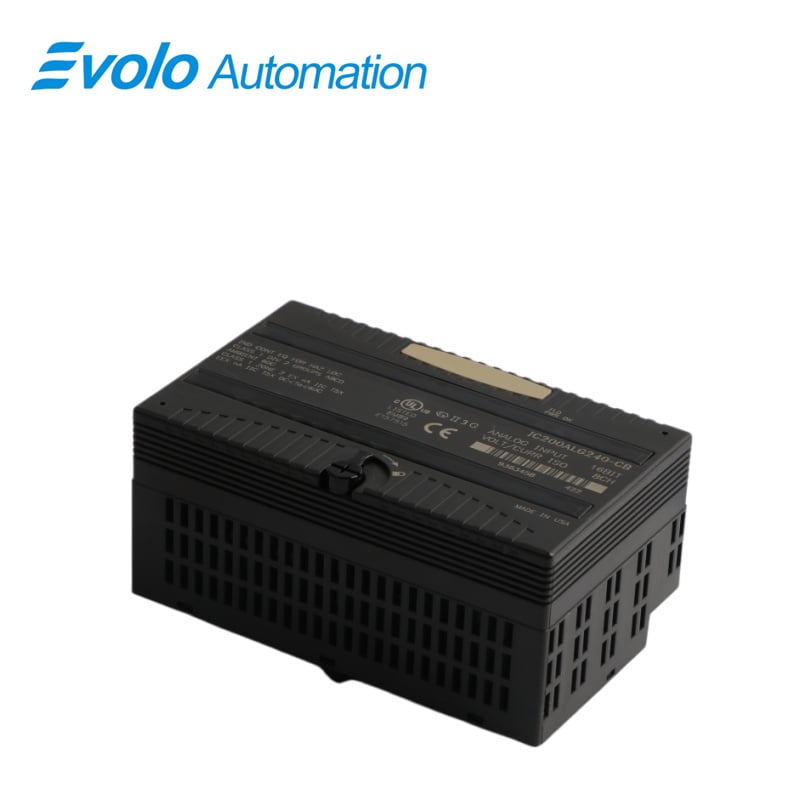

IC200ALG240 Analog Kirish Moduli, Xitoy IC200ALG240 Analog Kirish Moduli Ishlab Chiqaruvchilari, Yetkazib Beruvchilari, Zavodi

Umumiy ko'rinish

Kelib chiqish joyi:	AQSH
Brend nomi:	GE
Model raqami:	IC200ALG240
Qadoqlash tafsilotlari:	Asl yangi Zavod tomonidan sigillangan
Yetkazib berish muddati:	5-7 kun
To'lov shartlari:	T/T
Yetkazib berish qobiliyati:	E'tiborlangan

Texnik xususiyatlari

Model:	IC200ALG240
Modul turi:	Analog kirish moduli
O'lchamlari (BxUxCh):	11 x 5,5 x 6,5 sm
Vazn:	0.2 KG
Kanallar:	8 ta kirish
Modul identifikatori:	FFFF9802
Изоляция:	Foydalanuvchi kirishi va mantiqiy, shuningdek, ramka zaminiga: 250 VAC doimiy, 1500 VAC 1 daqiqa; Guruhdan guruhga: mavjud emas; Kanaldan kanalga: 250 VAC doimiy, 1500 VAC 1 daqiqa
LED Indicators:	FLD PWR (mantiqiy va foydalanuvchi quvvati mavjud); OK (modul holati)
Orqa panelning elektr iste'moli:	5 VDC: maksimal 15 mA; 3,3 VDC: maksimal 120 mA
Tashqi elektr ta'minoti:	+19,5 dan +30 VDC gacha; maksimal 100 mA va yuk toklari
Issiqlikni pasaytirish:	Yo'q
Diagnostika:	Yuqori/past chegaralar, Ortiqcha/kam diapazon, Ochiq sim, Maydon quvvatining yo'qolishi, Volatil bo'lmagan xotira nosozligi
Kirish ishlaydigan diapazoni:	Tok: +1 dan 20 mA gacha; Kuchlanish: ±10 VDC
Aniqlik (25°C da):	to'liq shkala bo'yicha maksimal ±0,1%
Harorat koeffitsienti:	Tok: odatda 45 ppm/°C, maksimal 90 ppm/°C; Kuchlanish: odatda 30 ppm/°C, maksimal 60 ppm/°C
Aynanlik (1 LSB):	Tok: nominal 381 nA; Kuchlanish: nominal 381 µV
Yangilanish tezligi:	maksimal ~20 ms (50 Gs da); maksimal ~16,7 ms (60 Gs da)
Oʻzaro taʼsirni bostirish:	70 dB minimal
Kirish standarti:	Oxirgi holatni saqlash (standart sozlash), 0 ta sozlanadigan
Kirish qarshiligi:	Tok: 150 Ω; Kuchlanish: 760 kΩ
Maydon kirishi filtri:	Raqamli, dasturlanadigan 50/60 Gs notchi bilan; 3 dB burchak chastotasi 10 Gs ±25%
Oddiy rejimda rad etish:	kamida 35 dB
Maydon kirish diapazoni:	Tok: ~0 dan 25 mA gacha; Kuchlanish: ~–12,5 V dan +12,5 V gacha
Maksimal kirish (shikastlanmaydi):	Hozirgi oqim: ±35 mA doimiy; Kuchlanish: ±17,5 V doimiy

Tavsif

IC200ALG240 analog kirish moduli — 8 ta izolyatsiyalangan kirishga ega aqlli modul boʻlib, maksimal 8 ta analog qurilma tomonidan beriladigan kirish signallarini qabul qiladi va 16 bitlik aniqlikda kirish maʼlumotlarini taqdim etadi. Analog kirish moduli 16-bitlik aniqlikka ega 8 ta analog kirish, 25 °C da 0,1% aniqlik va 1500 V oʻzgaruvchan tokdagi izolyatsiyaga ega. U mustaqil I/O stansiyasi konfiguratsiyalarini qoʻllab-quvvatlaydi va issiq oʻrnatish imkonini beradi. Modul maxsus asboblar talab qilmasdan tez va arzon simlashni taʼminlaydi. U 50 yoki 60 Gts notchlari bilan dasturlanadigan raqamli maydon kirish filtri hamda yuqori/past chegaralar, uzilgan simni aniqlash, maydon quvvatining yoʻqolishi va novolatil xotira nosozliklarini aniqlash kabi diagnostika imkoniyatlarini oʻz ichiga oladi.

Qo'llanilishi

Yengil sanoat ishlab chiqarish korxonalarida: CNC frezeralar va bosib chiqarish presslarida joylashuvni nazorat qilish uchun lazer siljish sensorlari yoki potentsiometr

Oziq-ovqat va ichimliklar zavodlari: qadoqlash liniyasi bosimi, idishlar darajasi va konveyer lentalarining tezlik sozlash signallarini nazorat qilish.

Plastmassa va rezina qayta ishlash zavodlari: injektsion shakllantirish uskunalari va kalıplarning o'rnida joylashgan bosim sensorlarini nazorat qilish.

Xususiyatlari

1 Sakkizta izolyatsiyalangan 4–20 mA tok kiritish kanali

2 O'n olti xonali aynanlikdagi konvertor

3 Sim uzilishini aniqlash funksiyasi

4 Yuqori aniqlikdagi fabrikada kalibrlash

5 Har bir kanal uchun 4–20 mA tok yoki ±10 V kuchlanish kiritishini tanlash imkoniyati

6 Oddiy rejimdagi o'zgaruvchan tokdan kelib chiquvchi shovqinlarni yo'q qilish uchun tanlanadigan kiritish filtri

7 Standart / oxirgi holatni saqlash operatsiyasini tanlash

8 Har bir kanal uchun standart qiymatlarni tanlash imkoniyati

9 Kanalga ko'ra past va yuqori diagnostika darajalarini tanlash

10 Kanalga ko'ra ogohlantirish darajalarini tanlash

11 Kanalga ko'ra masshtablash

12 Maydonni buyruq asosida qayta kalibrlash

Diagnostika

1 Yuqori chegaradan oshib ketish: Kirish qiymati taxminan +12,5 V yoki 25 mA dan ortiq bo'lganda modul 'Yuqori chegaradan oshib ketish' xatosini bildiradi

2 Past chegaradan past: Kirish qiymati tok kanalida taxminan 0 mA yoki kuchlanish kanalida –12,5 V bo'lganda modul 'Past chegaradan past' xatosini bildiradi

3 Sim uzilishi: Agar diapazonning past chegarasi sozlamasi taxminan 2,0 mA dan katta yoki teng bo'lsa, lekin kirishda tok aniqlanmasa, modul tok kirishlarida 'Sim uzilishi' xatosini bildiradi

4 Maydon quvvat manbaisining yo'qolishi: Maydon quvvati mavjud bo'lmasa (shuningdek, FLD PWR LED chirog'i bilan ko'rsatiladi), modul 'Maydon quvvat manbaisining yo'qolishi' xatosini bildiradi. Kirishlar konfiguratsiyada belgilangan holda standart holatga qaytadi

5 Yuqori chegaravi xavf: Kirish qiymati "Yuqori ogohlantirish" konfiguratsiya parametri bilan belgilangan qiymatdan katta yoki teng bo'lsa, modul Yuqori ogohlantirish xatosini bildiradi

6 Quyi chegaravi xavf: Kirish qiymati "Quyi ogohlantirish" konfiguratsiya parametri bilan belgilangan qiymatdan kichik yoki teng bo'lsa, modul Quyi ogohlantirish xatosini bildiradi

7 O'zgarmas xotira xavfi: Modul maydonni qayta kalibrlash paytida o'zgarmas xotira xavfi aniqlanganda gina ushbu xavfni bildiradi

Suvoriylik

Bu modul quyidagilarga mos keladi:

1 PLC CPU dasturiy ta'minoti versiyasi 1.20 yoki undan yuqori

2 EtherNet NIU EBI001 barcha versiyalari

3 Genius NIU GBI001 dasturiy ta'minoti versiyasi 1.10 yoki undan yuqori

4 Profibus NIU PBI001 dasturiy ta'minoti versiyasi 1.10 yoki undan yuqori

5 DeviceNet NIU DBI001 dasturiy ta'minoti versiyasi 2.10 yoki undan yuqori

6 GBI001 va PBI001 uchun dasturiy konfiguratsiyani amalga oshirish uchun NIU versiyasi 2.0 yoki undan yuqori talab qilinadi

Tez-tez so'raladigan savollar

Savol: 16-bit Versamax analog kirish moduli IC200ALG240 nima?
J: 16-bitlik Versamax analog kirish moduli — bu kuchlanish yoki tok kabi analog signallarni dasturlanuvchi mantiq kontrolleri (PLC) tomonidan qayta ishlash uchun raqamli ma'lumotlarga aylantirish uchun mo'ljallangan sanoat avtomatlashtirish komponenti. U sanoat sohalari bo'ylab analog kirishlarni aniq nazorat qilish va boshqarish imkonini beradi, shu bilan birga sensorlar va boshqa maydon qurilmalaridan aniqlik bilan ma'lumotlarni yig'ishni ta'minlaydi

S: Bu IC200ALG240 mikrosxemasining asosiy xususiyatlari nimalardan iborat?
J: 16-bitlik Versamax analog kirish moduli yuqori aniqlikdagi signal qayta ishlashni ta'minlaydi, bu esa muhim avtomatlashtirish jarayonlari uchun aniq ma'lumotlar konvertatsiyasini ta'minlaydi. U kuchlanish va tok kabi turli xil kirish turlarini qo'llab-quvvatlaydi, shu sababli turli xil ilovalarga mos keladi. Modul sanoat muhitida ishlashda ishonchli ishlashni ta'minlash uchun yuqori aniqlikni ta'minlash va shovqin ta'sirini minimal darajada kamaytirish uchun mo'ljallangan

S: IC200ALG240 qanday kirish signal doiralari bilan ishlaydi?
A: Bu modul turli sanoat ehtiyojlariga mos kelish uchun bir nechta kirish signali turlarini qo'llab-quvvatlaydi. Odatda qo'llab-quvvatlanadigan diapazonlar orasida 0–10 V, 4–20 mA va –10 V dan +10 V gacha bo'lgan diapazonlar hamda turli sensorlar va maydon qurilmalari bilan integratsiyani ta'minlash uchun mos keladigan moslik mavjud.
