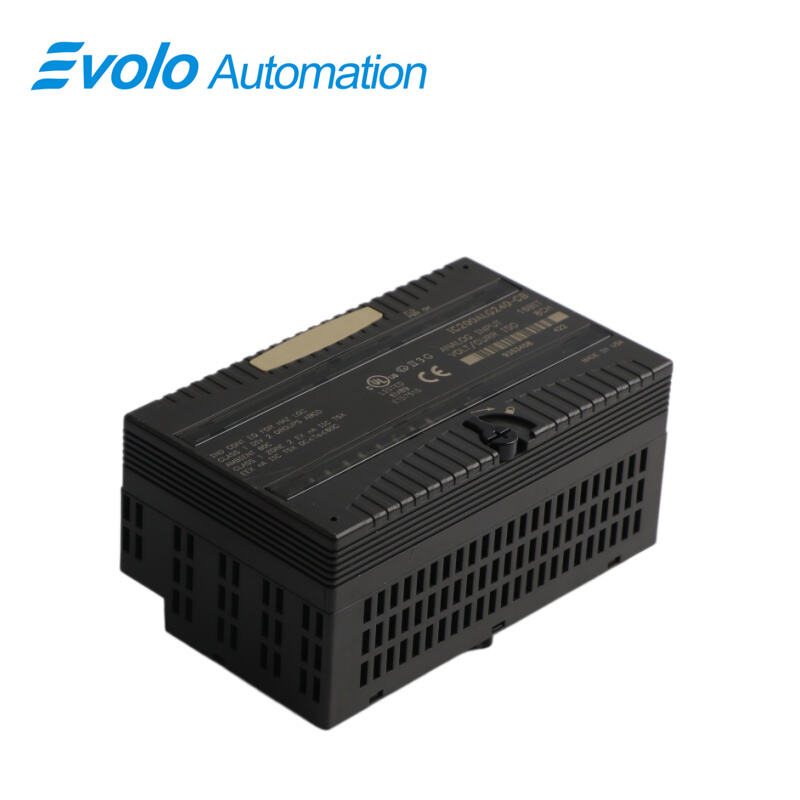

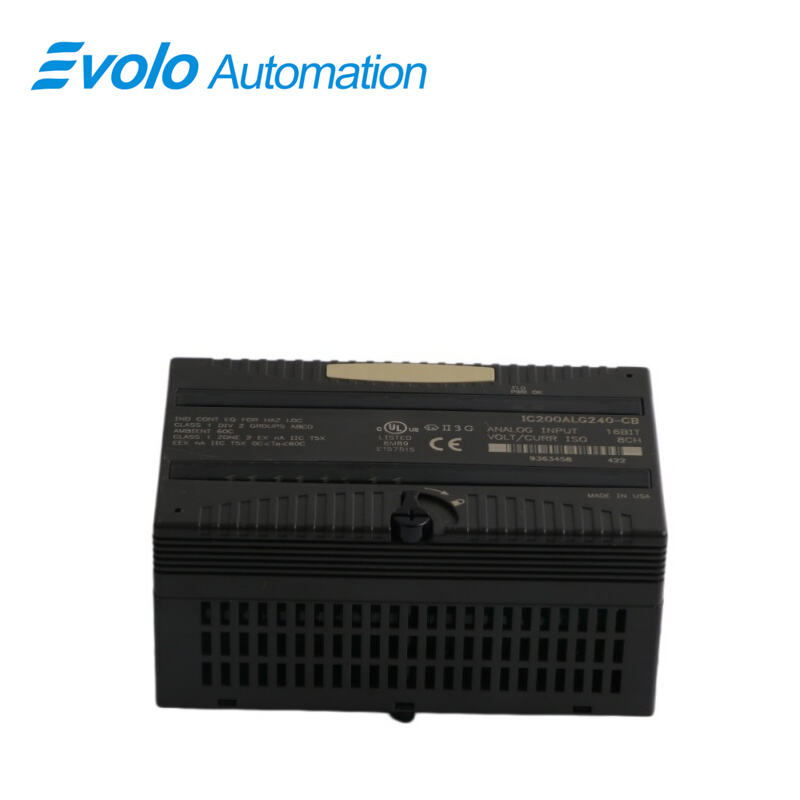

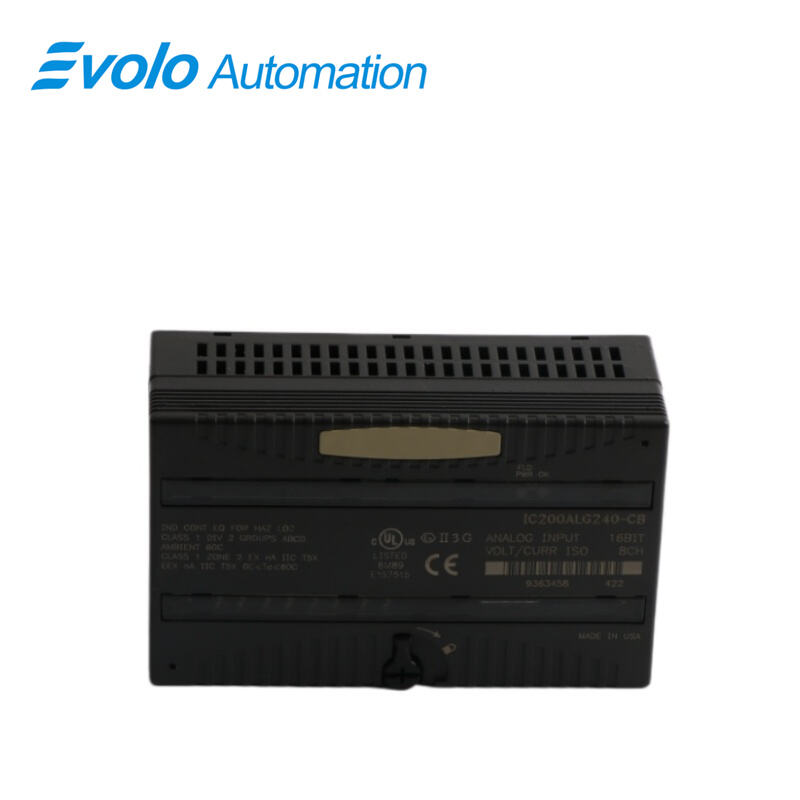

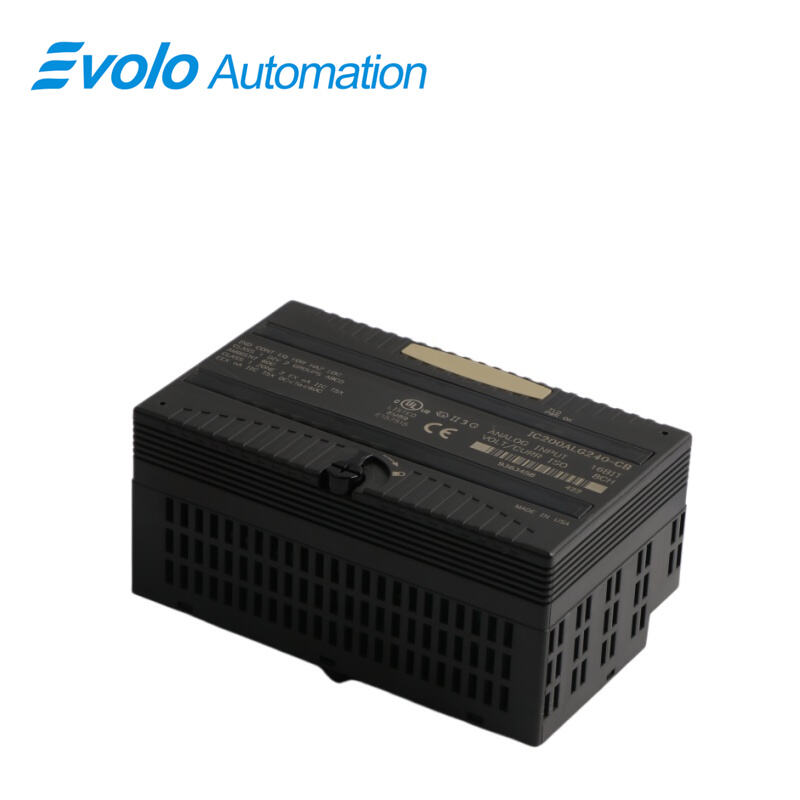

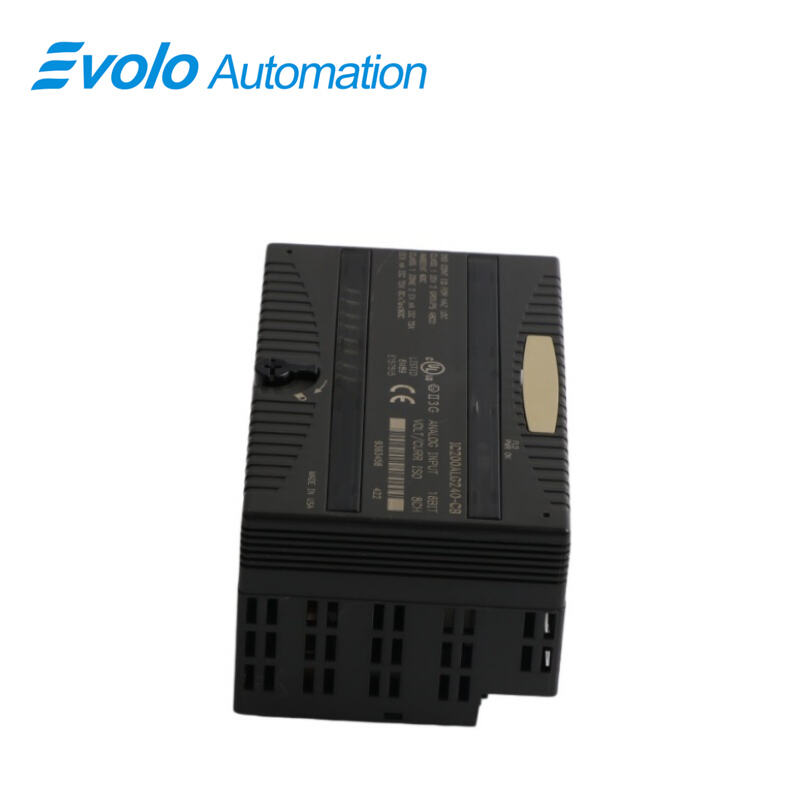

โมดูลอินพุตแอนะล็อก IC200ALG240

ภาพรวม
ข้อกำหนด
คำอธิบาย
การประยุกต์ใช้งาน
คุณสมบัติ
การวินิจฉัย
ความเข้ากันได้
คำถามที่พบบ่อย
สินค้าที่แนะนำ

ภาพรวม

สถานที่ผลิต:	สหรัฐอเมริกา
ชื่อแบรนด์:	จีอี
หมายเลขรุ่น:	IC200ALG240
รายละเอียดการบรรจุภัณฑ์:	ของใหม่ของแท้จากโรงงาน บรรจุภัณฑ์ยังไม่เปิด
ระยะเวลาจัดส่ง:	5-7 วัน
เงื่อนไขการชำระเงิน:	T/T
ความสามารถในการจัดหาสินค้า:	สินค้าพร้อมส่ง

ข้อกำหนด

รุ่น:	IC200ALG240
ประเภทโมดูล:	โมดูลอินพุตอะนาล็อก
ขนาด (สูง x กว้าง x ลึก):	11 x 5.5 x 6.5 ซม.
น้ำหนัก:	0.2 กก
ช่อง:	8 สัญญาณขาเข้า
รหัสโมดูล:	FFFF9802
การแยกส่วน:	แรงดันไฟฟ้าอินพุตของผู้ใช้ต่อโลจิกและกราวด์ของเฟรม: 250 VAC แบบต่อเนื่อง, 1500 VAC เป็นเวลา 1 นาที; ระหว่างกลุ่มต่อกลุ่ม: ไม่มีข้อมูล (N/A); ระหว่างช่องสัญญาณต่อช่องสัญญาณ: 250 VAC แบบต่อเนื่อง, 1500 VAC เป็นเวลา 1 นาที
ตัวชี้วัด LED:	FLD PWR (มีไฟเลี้ยงส่วนโลจิกและส่วนผู้ใช้); OK (สถานะของโมดูล)
การใช้กระแสไฟฟ้าของแผงด้านหลัง:	5 VDC: สูงสุด 15 mA; 3.3 VDC: สูงสุด 120 mA
แหล่งจ่ายไฟภายนอก:	+19.5 ถึง +30 VDC; สูงสุด 100 mA บวกกระแสโหลด
การลดกำลังเนื่องจากอุณหภูมิ:	ไม่มี
การวินิจฉัย:	ค่าจำกัดสูง/ต่ำ, เกิน/ต่ำกว่าช่วงที่กำหนด, สายขาด, สูญเสียพลังงานจากสนามแม่เหล็ก, ความผิดพลาดของหน่วยความจำแบบไม่สูญหาย (Non-volatile memory fault)
ช่วงการใช้งานของอินพุต:	กระแสไฟฟ้า: +1 ถึง 20 มิลลิแอมแปร์; แรงดันไฟฟ้า: ±10 โวลต์แบบตรง (DC)
ความแม่นยำ (ที่อุณหภูมิ 25°C):	±0.1% สูงสุดของช่วงการวัดเต็มค่า
สัมประสิทธิ์อุณหภูมิ:	กระแสไฟฟ้า: โดยทั่วไป 45 ppm/°C สูงสุด 90 ppm/°C; แรงดันไฟฟ้า: โดยทั่วไป 30 ppm/°C สูงสุด 60 ppm/°C
ความละเอียด (1 LSB):	กระแสไฟฟ้า: โดยเฉลี่ย 381 นาโนแอมแปร์; แรงดันไฟฟ้า: โดยเฉลี่ย 381 ไมโครโวลต์
อัตราการอัปเดต:	เวลาตอบสนองสูงสุดประมาณ 20 มิลลิวินาที ที่ความถี่ 50 เฮิร์ตซ์; ประมาณ 16.7 มิลลิวินาที ที่ความถี่ 60 เฮิร์ตซ์
การลดสัญญาณรบกวนระหว่างช่องสัญญาณ:	อย่างน้อย 70 เดซิเบล
ค่าเริ่มต้นของขาเข้า:	คงสถานะล่าสุดไว้ (ค่าเริ่มต้น), กำหนดค่าเป็น 0 ได้
ความต้านทานขาเข้า:	กระแสไฟฟ้า: 150 โอห์ม; แรงดันไฟฟ้า: 760 กิโลโอห์ม
ตัวกรองสัญญาณขาเข้าจากภาคสนาม:	แบบดิจิทัล พร้อมช่องตัดความถี่ (notch) ที่ตั้งค่าได้ที่ 50/60 เฮิร์ตซ์; ความถี่ที่ลดลง 3 เดซิเบล (3 dB corner frequency) ที่ 10 เฮิร์ตซ์ ±25%
ความสามารถในการปฏิเสธสัญญาณรบกวนแบบปกติ (Normal Mode Rejection):	อย่างน้อย 35 เดซิเบล
ช่วงสัญญาณขาเข้าจากภาคสนาม:	กระแสไฟฟ้า: ประมาณ 0 ถึง 25 มิลลิแอมแปร์; แรงดันไฟฟ้า: ประมาณ –12.5 โวลต์ ถึง +12.5 โวลต์
สัญญาณขาเข้าสูงสุด (โดยไม่เกิดความเสียหาย):	กระแสไฟฟ้า: ±35 มิลลิแอมแปร์ แบบต่อเนื่อง; แรงดันไฟฟ้า: ±17.5 โวลต์ แบบต่อเนื่อง

คำอธิบาย

โมดูลขาเข้าอะนาล็อก IC200ALG240 ที่มีขาเข้าแบบแยกสัญญาณ (isolated) จำนวน 8 ช่อง เป็นโมดูลอัจฉริยะที่รับสัญญาณขาเข้าจากอุปกรณ์อะนาล็อกได้สูงสุด 8 ตัว และให้ข้อมูลขาเข้าที่มีความละเอียด 16 บิต โมดูลขาเข้าอะนาล็อกนี้มีขาเข้าอะนาล็อก 8 ช่อง ความละเอียด 16 บิต ความแม่นยำ 0.1% ที่อุณหภูมิ 25 องศาเซลเซียส และมีการแยกสัญญาณด้วยแรงดันไฟฟ้าแบบ AC 1500 โวลต์ รองรับการกำหนดค่าสถานี I/O แบบอิสระ (standalone I/O station) และรองรับการแทรกโมดูลขณะระบบกำลังทำงาน (hot insertion) โมดูลนี้ช่วยให้การเดินสายทำได้อย่างรวดเร็วและประหยัดต้นทุน โดยไม่จำเป็นต้องใช้เครื่องมือพิเศษ รวมถึงมีตัวกรองสัญญาณขาเข้าดิจิทัลแบบตั้งค่าได้ (programmable digital field input filter) ที่มีช่องตัดความถี่ (notch) ที่ 50 หรือ 60 เฮิร์ตซ์ พร้อมคุณสมบัติด้านการวินิจฉัย เช่น การตรวจสอบค่าสูง/ต่ำเกณฑ์, การตรวจจับสายขาด (open wire detection), การสูญเสียแหล่งจ่ายไฟจากภาคสนาม (field power loss) และการวินิจฉัยข้อผิดพลาดของหน่วยความจำแบบไม่ลบเลือน (non-volatile memory fault diagnostics)

การประยุกต์ใช้งาน

โรงงานผลิตอุตสาหกรรมเบา: เซ็นเซอร์วัดการกระจัดด้วยเลเซอร์หรือโพเทนชิโอมิเตอร์สำหรับให้สัญญาณตำแหน่งย้อนกลับในเครื่องมือกลแบบ CNC และเครื่องตีขึ้นรูป

โรงงานอาหารและเครื่องดื่ม: การตรวจสอบแรงดันบนสายบรรจุภัณฑ์ ระดับของเหลวในถัง และสัญญาณปรับความเร็วของสายพานลำเลียง

โรงงานแปรรูปพลาสติกและยาง: การตรวจสอบเซ็นเซอร์วัดแรงดันในเครื่องฉีดขึ้นรูป และตำแหน่งแม่พิมพ์

คุณสมบัติ

1 แปดช่องสัญญาณขาเข้ากระแสไฟฟ้าแบบแยกกัน (4–20 mA)

2 ความละเอียดของตัวแปลงสัญญาณ 16 บิต

3 การตรวจจับสายขาด (Open wire detection)

4 การสอบเทียบจากโรงงานที่มีความแม่นยำสูง

5 การเลือกแบบแยกช่องสัญญาณขาเข้าได้ระหว่างกระแสไฟฟ้า 4–20 mA หรือแรงดันไฟฟ้า ±10 V

6 การเลือกตัวกรองขาเข้าเพื่อลดสัญญาณรบกวนแบบ AC แบบ normal mode

7 การเลือกโหมดการทำงานเริ่มต้น (default) หรือโหมดคงสถานะล่าสุด (hold last state)

8 การเลือกค่าเริ่มต้นสำหรับแต่ละช่องสัญญาณ

9 การเลือกระดับการวินิจฉัยกรณีสัญญาณต่ำกว่าช่วงและสูงกว่าช่วงสำหรับแต่ละช่องสัญญาณ

10 การเลือกระดับสัญญาณเตือนสำหรับแต่ละช่องสัญญาณ

11 การปรับสเกลสำหรับแต่ละช่องสัญญาณ

12 การปรับเทียบใหม่ในสนามตามคำสั่ง

การวินิจฉัย

1 สัญญาณเกินช่วง (Over-Range): โมดูลจะแจ้งข้อผิดพลาดสัญญาณเกินช่วงหากค่าสัญญาณขาเข้ามีค่ามากกว่าประมาณ +12.5 โวลต์ หรือ 25 มิลลิแอมแปร์

2 สัญญาณต่ำกว่าช่วง (Under-Range): โมดูลจะแจ้งข้อผิดพลาดสัญญาณต่ำกว่าช่วงหากค่าสัญญาณขาเข้ามีค่าประมาณ 0 มิลลิแอมแปร์ บนช่องสัญญาณกระแส หรือ –12.5 โวลต์ บนช่องสัญญาณแรงดัน

3 สายขาด (Open Wire): โมดูลจะแจ้งข้อผิดพลาดสายขาดบนช่องสัญญาณกระแส หากการกำหนดค่าจุดต่ำสุดของช่วงมีค่ามากกว่าหรือเท่ากับประมาณ 2.0 มิลลิแอมแปร์ แต่ไม่ตรวจพบกระแสที่ขาเข้า

4 สูญเสียแหล่งจ่ายไฟภาคสนาม (Loss of Field Power Supply): โมดูลจะแจ้งข้อผิดพลาดสูญเสียแหล่งจ่ายไฟภาคสนามหากไม่มีแหล่งจ่ายไฟภาคสนาม (ซึ่งยังแสดงโดยไฟ LED ป้าย FLD PWR) โดยค่าสัญญาณขาเข้าจะใช้ค่าเริ่มต้นตามที่กำหนดไว้ในการตั้งค่า

5 ขีดจำกัดสูง: โมดูลจะแจ้งเตือนความผิดปกติแบบสัญญาณเตือนสูง (High Alarm) หากค่าที่รับเข้ามามีค่ามากกว่าหรือเท่ากับค่าที่ระบุไว้ในพารามิเตอร์การกำหนดค่า “Alarm High”

6 ขีดจำกัดต่ำ: โมดูลจะแจ้งเตือนความผิดปกติแบบสัญญาณเตือนต่ำ (Low Alarm) หากค่าที่รับเข้ามามีค่าน้อยกว่าหรือเท่ากับค่าที่ระบุไว้ในพารามิเตอร์การกำหนดค่า “Alarm Low”

7 ความผิดปกติของหน่วยความจำแบบไม่ลบเลือน (Non-volatile Memory Fault): โมดูลจะแจ้งเตือนความผิดปกตินี้เฉพาะในระหว่างการปรับเทียบใหม่ภาคสนาม (field recalibration) หากตรวจพบความผิดปกติของหน่วยความจำแบบไม่ลบเลือน

ความเข้ากันได้

โมดูลนี้รองรับ:

1 เวอร์ชันเฟิร์มแวร์ CPU ของ PLC รุ่น 1.20 หรือใหม่กว่า

2 EtherNet NIU รุ่น EBI001 ทุกเวอร์ชัน

3 Genius NIU รุ่น GBI001 เวอร์ชันเฟิร์มแวร์ 1.10 หรือใหม่กว่า

4 Profibus NIU รุ่น PBI001 เวอร์ชันเฟิร์มแวร์ 1.10 หรือใหม่กว่า

5 DeviceNet NIU รุ่น DBI001 เวอร์ชันเฟิร์มแวร์ 2.10 หรือใหม่กว่า

6 สำหรับรุ่น GBI001 และ PBI001 จะต้องใช้ NIU เวอร์ชัน 2.0 หรือสูงกว่าเพื่อดำเนินการกำหนดค่าซอฟต์แวร์

คำถามที่พบบ่อย

คำถาม: โมดูลอินพุตอะนาล็อก Versamax แบบ 16 บิต รุ่น IC200ALG240 คืออะไร?
A: โมดูลอินพุตอะนาล็อก Versamax แบบ 16 บิต คือส่วนประกอบหนึ่งของระบบอัตโนมัติอุตสาหกรรมที่ออกแบบมาเพื่อแปลงสัญญาณอะนาล็อก เช่น แรงดันไฟฟ้าหรือกระแสไฟฟ้า ให้เป็นข้อมูลดิจิทัลซึ่งสามารถประมวลผลได้โดยโปรแกรมเมเบิลโลจิกคอนโทรลเลอร์ (PLC) โมดูลนี้ช่วยให้สามารถตรวจสอบและควบคุมสัญญาณอินพุตอะนาล็อกได้อย่างแม่นยำในงานอุตสาหกรรม ทำให้สามารถเก็บรวบรวมข้อมูลอย่างถูกต้องจากเซนเซอร์และอุปกรณ์ภาคสนามอื่นๆ

Q: คุณสมบัติหลักของ IC200ALG240 ตัวนี้คืออะไร?
A: โมดูลอินพุตอะนาล็อก Versamax แบบ 16 บิต มอบความสามารถในการประมวลผลสัญญาณความละเอียดสูง ซึ่งรับประกันการแปลงข้อมูลอย่างแม่นยำสำหรับกระบวนการอัตโนมัติที่สำคัญ โมดูลนี้รองรับประเภทสัญญาณอินพุตหลายรูปแบบ รวมถึงแรงดันไฟฟ้าและกระแสไฟฟ้า จึงมีความยืดหยุ่นสูงสำหรับการใช้งานหลากหลาย ทั้งนี้ โมดูลถูกออกแบบมาเพื่อให้มีความแม่นยำสูง พร้อมลดการรบกวนจากสัญญาณรบกวน (noise) ให้น้อยที่สุด เพื่อให้ทำงานได้อย่างเชื่อถือได้ในสภาพแวดล้อมอุตสาหกรรม

Q: IC200ALG240 รองรับช่วงสัญญาณอินพุตใดบ้าง?
A: โมดูลนี้รองรับสัญญาณขาเข้าหลายประเภท เพื่อตอบสนองความต้องการในภาคอุตสาหกรรมที่หลากหลาย ช่วงค่าที่รองรับโดยทั่วไป ได้แก่ 0–10 V, 4–20 mA และ -10 V ถึง +10 V ซึ่งให้ความยืดหยุ่นในการเชื่อมต่อกับเซ็นเซอร์และอุปกรณ์ภาคสนามต่าง ๆ
