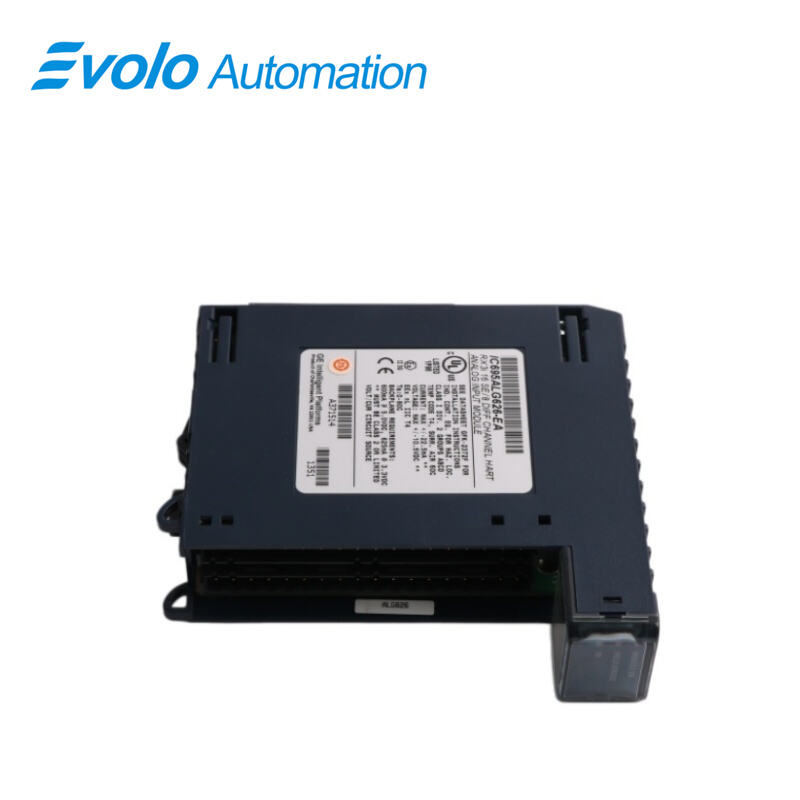

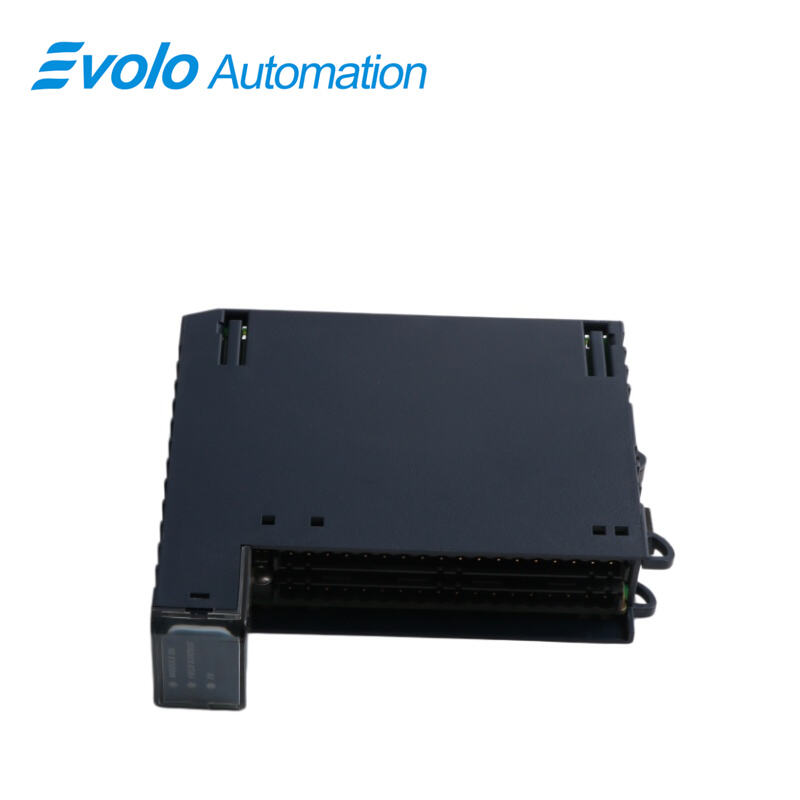

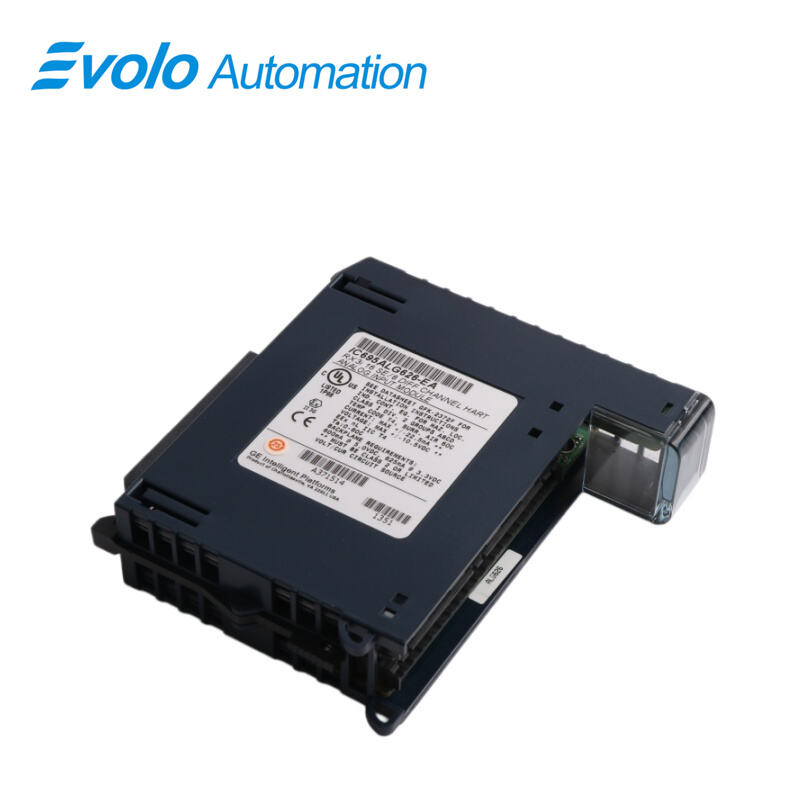

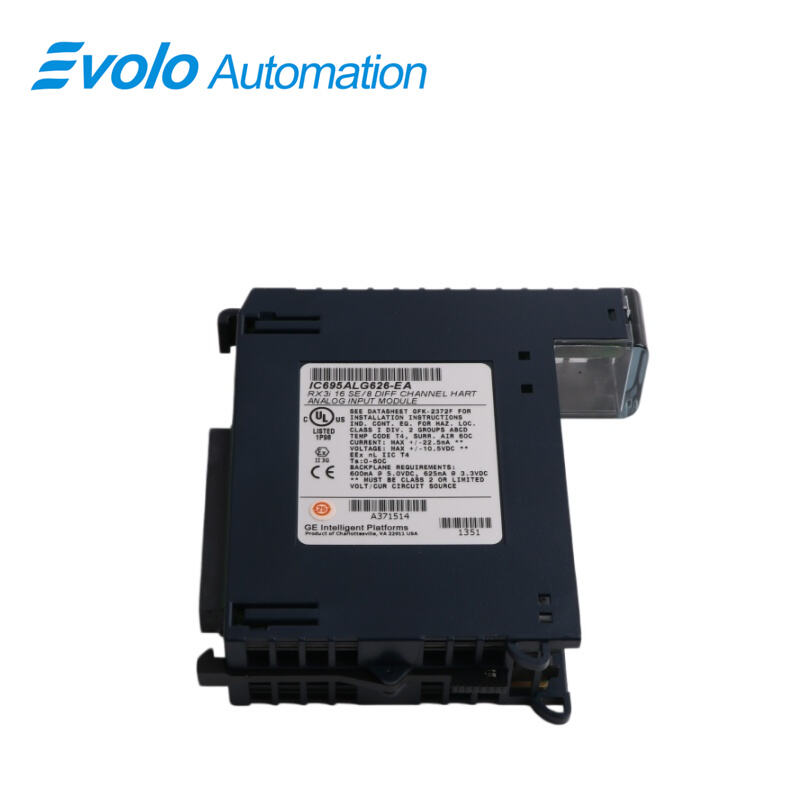

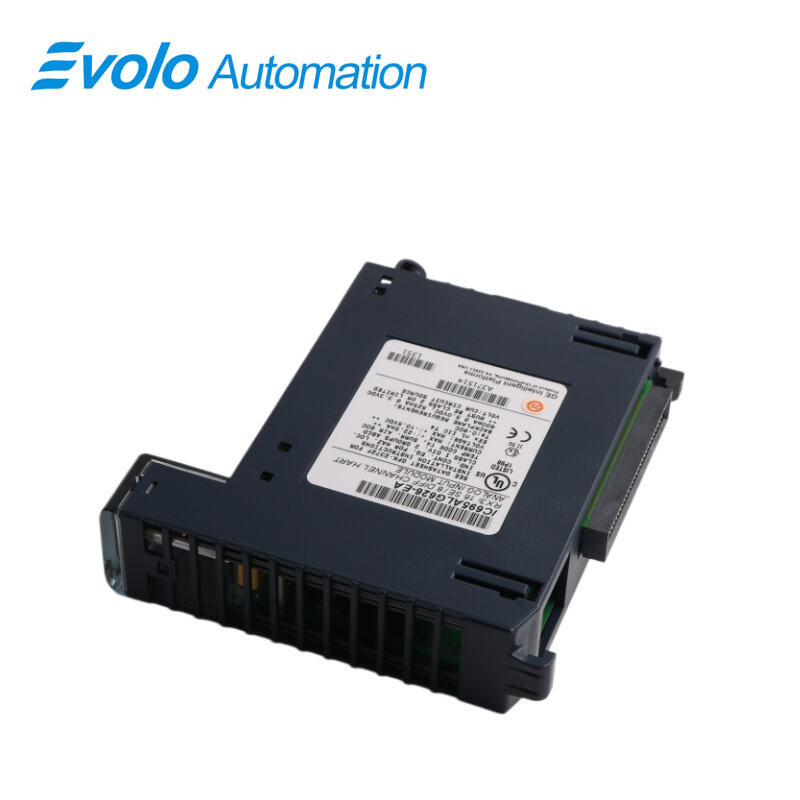

IC695ALG626 Analog Giriş Modülü, Çin IC695ALG626 Analog Giriş Modülü Üreticileri, Tedarikçileri, Fabrikası

Genel Bakış

Menşei Yeri:	ABD
Marka Adı:	GE
Model Numarası:	IC695ALG626
Paketleme Detayları:	Orijinal yeni Fabrika Mühürü
Teslim Süresi:	5-7 Gün
Ödeme Şartları:	T\/T
Tedarik Yeteneği:	Stokta

Özellikler

Parametre	Özelliği
Modül Adı	IC695ALG626
Modül tipi	Analog Giriş Modülü
Boyutlar	3,5 × 13,5 × 13,5 cm
Ağırlık	0.24 kg
Giriş Aralıkları	Akım: 0–20 mA, 4–20 mA, ±20 mA Gerilim: ±10 V, 0–10 V, ±5 V, 0–5 V, 1–5 V
Arka Panel Gücü	maks. 600 mA @ 5 VDC (+5% / -2,5%) Maks. 625 mA @ 3,3 VDC (+5% / -3%)
Güç Dissipasyonu	maks. 7,35 W
Çözünürlük	24 bit ADC, kayan nokta veya tamsayıya dönüştürülmüş
Girdi Verisi Biçimi	Yapılandırılabilir: 32 bit IEEE kaygan nokta veya 32 bit alanında 16 bit tamsayı
Filtre Seçenekleri	8 Hz, 12 Hz, 16 Hz, 40 Hz, 200 Hz, 500 Hz
Giriş Empedansı	>100 kΩ (gürültü girişleri), 249 Ω ±1% (akım girişleri)
Açık devreler tespiti	1 saniye en fazla
Aşırı voltaj / Aşırı akım	±60 VDC, ±28 mA sürekli maksimum
Ortak Kip Gürültü Reddi	120 dB min @ 50/60 Hz (8 Hz filtre) 110 dB min @ 50/60 Hz (12 Hz filtre)
Kanal-arası Karışma	-80 dB minimum (tek uçlu) -80 dB minimum (diferansiyel, topraklanmış) -60 dB minimum (diferansiyel, yüzen)
Kalibre Edilmiş Doğruluk (13–33°C)	±5 V, ±10 V, ±20 mA: Aralık %0,05'i 0–10 V, 0–5 V, 1–5 V, 0–20 mA: %0,1 4–20 mA: %0,125
Kalibre Edilmiş Doğruluk (0–60°C)	0–10 V, 0–5 V, 1–5 V: %0,2 0–20 mA: %0,25 4–20 mA: %0,3125 ±5 V, ±10 V: %0,1 ±20 mA: %0,125
Kalibrasyon Aralığı	tipik olarak 12 ay
İzolasyon voltajı	Terminal bloğu ile arka panel/kasa arasında: 250 VAC sürekli, 1500 VAC 1 dakika (optik izole, transformatör ile izole)
Programlayıcı Desteği	Machine Edition sürüm 5.5 ve sonrası

Açıklama

IC695ALG626, PACSystem RX3i platformundan Highway Addressable Remote Transducer (HART) 5.0 uyumlu analog giriş modülüdür. Bu modül, yakın zamanda Automation tarafından satın alınan GE Intelligent Platform (GE IP) tarafından daha önce üretilmiştir. Bu modül, süreç değişkenlerini ölçen analog saha cihazlarıyla arayüz kurmak ve ölçümleri, örneğin IC695ALG626 gibi bir alıcı elemana işlemek üzere iletmek amacıyla çoğunlukla kullanılır. Bu sayede IC695ALG626 modülü, 0–20 mA, 4–20 mA ve ±20 mA akım sinyalleri ile ±10 V, 0–10 V, ±5 V, 0–5 V ve 1–5 V gerilim sinyalleri sağlayan saha cihazlarıyla birlikte kullanılabilir. IC695ALG626 modülü, tek uçlu (single-ended) giriş yapılandırması için On Altı (16) giriş kanalı ve diferansiyel bağlantı için Sekiz (8) giriş kanalı sağlayabilir. HART protokolünü destekleyen bu modülde, her kanal dış bir HART haberleşme cihazı ile iletişim kurulabilmesine olanak tanınır; böylece yalnızca okuma değeri değil, aynı zamanda diğer HART parametrelerine de erişilebilir. IC695ALG626 modülü, Modül Durumu (Module OK), Saha Durumu (Field Status) ve Terminal Bloğu (TB) LED durum göstergeleriyle donatılmıştır. Modül Durumu (Module OK) LED’i, sabit yeşil ışıkta yanıyorsa modülün doğru şekilde yapılandırıldığını gösterir; yavaşça yeşil veya turuncu olarak yanıyorsa bir hata olduğunu; hızlıca yanıyorsa modülün doğru yapılandırılmadığını; LED sönmüşse modülün arızalı olduğunu ya da besleme kaynağının bulunmadığını belirtir. Saha Durumu (Field Status) LED’i, etkinleştirilmiş kanallarda herhangi bir arıza olmadığı ve terminal bloğunun takılı olduğu durumda sabit yeşil ışıkla yanar; sarı ışık, modülün bir kanalında arıza olduğunu gösterirken, LED’in sönmüş olması terminal bloğunun bağlantısız veya yanlış takıldığını ifade eder. Terminal Bloğu (TB) LED’i, terminal bloğu bağlı değilse kırmızı, bağlıysa yeşil ışıkla yanar; arka plan (backplane) beslemesi yoksa LED söner.

Uygulamalar

İnce kimya ve petrol rafinerisi: Reaktör sıcaklığı, boru hattı basıncı ve akış hızını izler. Analiz: Yüksek hassasiyetli veri toplama, kimyasal reaksiyon oranlarının doğru olmasını sağlar.

Büyük termik/su gücü santralleri: Yağ basıncı, yatak sıcaklığı ve su seviyesini izler. Analiz: Çok kanallı tasarım, büyük jeneratör gruplarında yoğun sensör erişimi için uygundur.

Gıda ve içecek işleme tesisleri: Dolum sıvı seviyesini ve sterilizasyon sıcaklığını kontrol eder. Analiz: Rx3i platformu sıcak takma-değiştirme (hot-swapping) özelliğini destekler; böylece üretim hattının kesintisiz bakımı sağlanır.

Özellikler

Tamamen yazılım ile yapılandırılabilir, ayarlamak için modül atlama bağlantıları (jumper) gerekmez

▪ Tam otomatik kalibrasyon

▪ Dahili hata denetimi

▪ Tüm voltaj ve 4–20 mA girişleri için açık devre algılama

▪ Kanal başına yapılandırılabilir ölçekleme ve ofset değerleri

▪ Yüksek alarm, düşük alarm, çok yüksek alarm, çok düşük alarm algılama

ve raporlama, kanal başına seçilebilir

▪ Modül arızası raporlaması

▪ Mantık programında tanısal nokta arızası kontaklarını destekler

▪ Gelecekteki güncellemeler için flash bellek

▪ Pozitif ve negatif değişim oranı alarmaları

▪ Başlangıçta otomatik kalibrasyon

▪ Kanal alarm ve arızaları için yapılandırılabilir kesmeler

▪ Terminal bloğu takma veya çıkarma algılama

▪ Sürüm 5.0 HART haberleşmesi

Kurulum

Tehlikeli Alanlara Kurulum:

Sınıf I, Gruplar A, B, C ve D, Bölüm 2 tehlikeli alanlarına ilişkin referansla etiketlenmiş cihazlar, yalnızca Sınıf I, Bölüm 2, Gruplar A, B, C, D ya da tehlikesiz alanlarda kullanılabilir.

Uyarı – Patlama tehlikesi – Bileşenlerin değiştirilmesi, Class I, Bölüm 2 için uygunluğu bozabilir.

Uyarı – Patlama tehlikesi – Tehlikeli alanlarda modüllerin değiştirilmesi veya kablolaması öncesinde gücü kapatın.

Uyarı – Patlama tehlikesi – Gücü kapatmadan veya alanın güvenli olduğu bilinmedikçe ekipmanı bağlamayın ya da bağlantısını kesmeyin.

SSS

S: IC695ALG626 nedir?
Y: IC695ALG626, GE Fanuc RX3i Serisi’ne ait, 16/8 kanallı, izole edilmemiş, diferansiyel, gerilim/akım, HART analog giriş modülüdür.

S: IC695ALG626 ne sağlar?
Y: Bu modül, 16 adet tek uçlu veya 8 adet diferansiyel giriş kanalı sağlar.

S: IC695ALG626 hangi özellikleri sunar?
Y: Bu modül, her kanalda HART sürüm 5.0 haberleşme özelliğine sahiptir.

S: IC695ALG626 kaç adet HART modemine sahiptir?
A: Bu modülde 4 adet dahili HART modem bulunur.

S: Tek uçlu (single-ended) modda ne olur?
A: Tek uçlu modda, 4 adet tek uçlu kanal her bir HART modemine çoklu erişim (multiplex) yöntemiyle yönlendirilir.

S: Farklı (differential) modda ne olur?
A: Farklı modda, 2 adet farklı kanal her bir HART modemine çoklu erişim (multiplex) yöntemiyle yönlendirilir.

S: Yapılandırma için analog giriş kanalları hangi aralıklarda ayarlanabilir?
Akım: 0–20 mA, 4–20 mA, ±20 mA. Gerilim: ±10 V, 0–10 V, ±5 V, 0–5 V, 1–5 V.

S: HART iletişimi kullanan kanallar için yapılandırma nasıl olmalıdır?
A: Yapılandırma mutlaka 4–20 mA aralığında olmalıdır.
