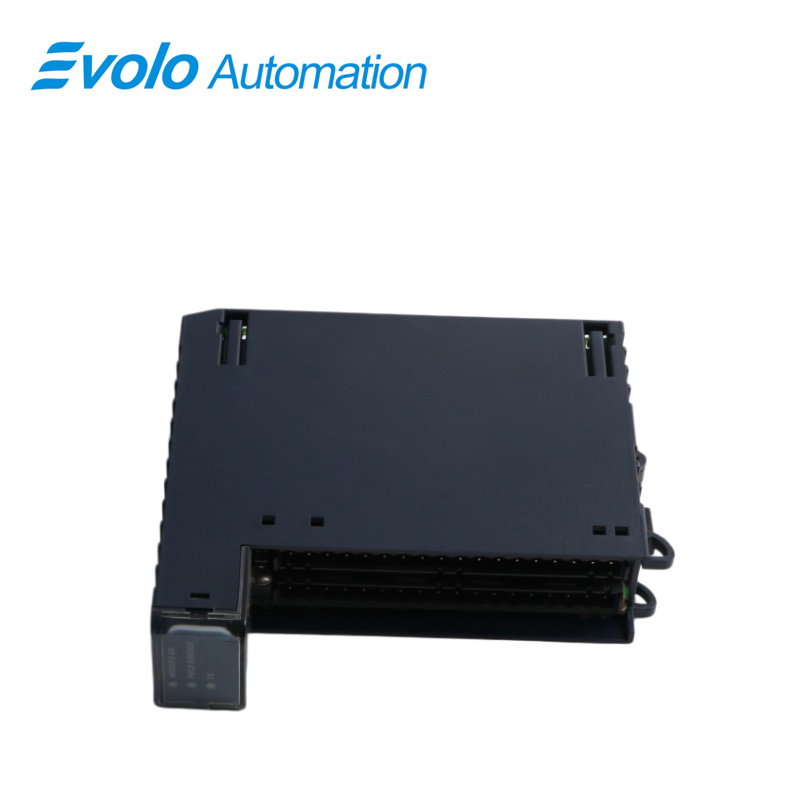

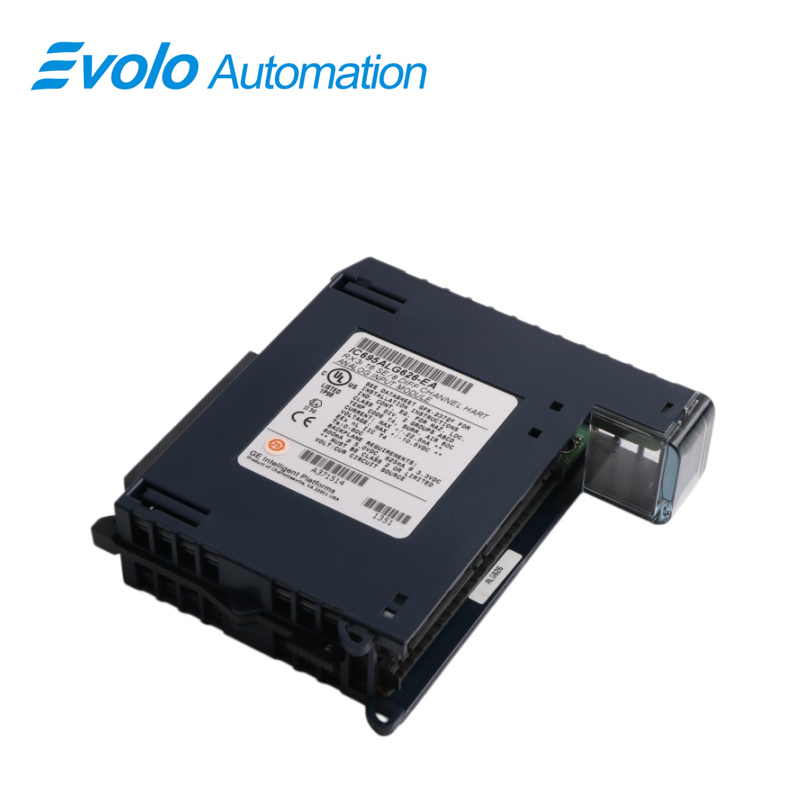

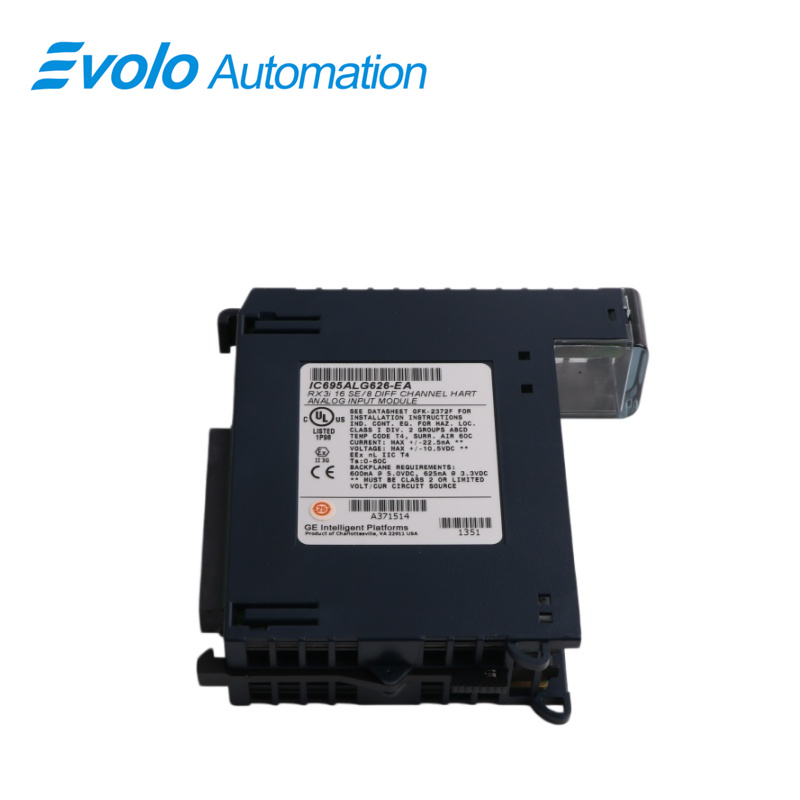

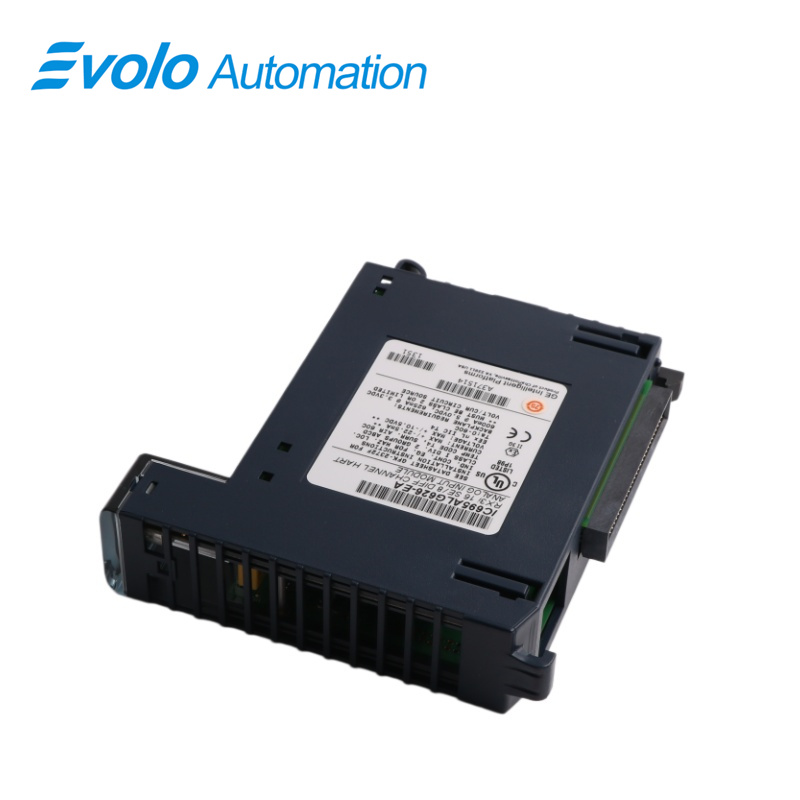

IC695ALG626 analoge ingangsmodule

Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	IC695ALG626
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Omschrijving

De IC695ALG626 is een analoge ingangsmodule met Highway Addressable Remote Transducer (HART)-functionaliteit versie 5.0, afkomstig van het PACSystem RX3i-platform. Deze module werd eerder gefabriceerd door GE Intelligent Platforms (GE IP), dat onlangs is overgenomen door Emerson Automation. Deze module wordt voornamelijk gebruikt om te communiceren met analoge veldinstrumenten die procesvariabelen meten en de meetwaarden verzenden naar een ontvangend element, zoals de IC695ALG626, voor verwerking. Daardoor kan de IC695ALG626 worden gebruikt met veldinstrumenten die stroomsignalen leveren van 0 tot 20 mA, 4 tot 20 mA of ±20 mA, en spanningsignalen van ±10 V, 0 tot 10 V, ±5 V, 0 tot 5 V of 1 tot 5 V. De IC695ALG626 biedt zestien (16) ingangskanalen bij configuratie voor single-ended ingangen en acht (8) ingangskanalen bij differentiële bedrading. Dankzij ondersteuning van het HART-protocol kan met elk kanaal via een externe HART-communicator worden gecommuniceerd om niet alleen de meetwaarde, maar ook andere HART-parameters op te halen. De IC695ALG626 is uitgerust met LED-statusindicatoren, zoals 'Module OK', 'Field Status' en 'TB LED'. De 'Module OK'-LED geeft met een vast groen licht aan dat de module correct geconfigureerd is; een langzaam knipperend groen of oranje licht wijst op een fout; snel knipperen betekent dat de module niet juist geconfigureerd is; en als de LED uit is, duidt dat op een defecte module of ontbrekende voeding. De 'Field Status'-LED brandt vast groen wanneer er geen storing is op de ingeschakelde kanalen en het aansluitblok aanwezig is; een geel licht geeft aan dat één van de kanalen in een gestoorde toestand verkeert; en een uitgaande LED betekent dat het aansluitblok niet is aangesloten of onjuist is geïnstalleerd. De 'TB LED' brandt rood wanneer het aansluitblok niet is aangesloten; groen wanneer het aansluitblok wel is aangesloten; en is uit wanneer er geen backplane-voeding aanwezig is.

Toepassingen

Fijnchemie en olie-refinaderij: controleert de reactortemperatuur, pijpleiddruk en debiet. Analyse: gegevensverzameling met hoge precisie zorgt voor nauwkeurige verhoudingen van chemische reacties.

Grote thermische- en waterkrachtcentrales: controleert de oliedruk, lager temperatuur en waterniveau. Analyse: een multikanaalsontwerp dat geschikt is voor dichte sensoraansluiting bij grote generatorsets.

Voedings- en drankverwerkende bedrijven: regelt het vloeistofniveau bij het vullen en de sterilisatietemperatuur. Analyse: het Rx3i-platform ondersteunt hot-swapping, waardoor onderhoud van de productielijn ononderbroken kan plaatsvinden.

Kenmerken

Volledig softwareconfigureerbaar, geen modulejumpers in te stellen

▪ Volledige automatische kalibratie

▪ Foutcontrole ingebouwd

▪ Open-kettingsdetectie voor alle spannings- en 4-20 mA-ingangen

▪ Per kanaal configureerbare schaling en offsetwaarden

▪ Detectie van hoogalarm, laagalarm, zeer hoog alarm en zeer laag alarm

en rapportage per kanaal selecteerbaar

▪ Melding van modulefouten

▪ Ondersteunt diagnosepuntfoutcontacten in het logisch programma

▪ Flashgeheugen voor toekomstige upgrades

▪ Alarmen voor positieve en negatieve veranderingsnelheid

▪ Automatische kalibratie bij opstarten

▪ Configureerbare onderbrekingen voor kanaalalarmen en -fouten

▪ Detectie van het inbrengen of verwijderen van aansluitklemmen

▪ HART-communicatie versie 5.0

Installatie

Installatie in gevaarlijke gebieden:

Apparatuur met een label dat verwijst naar klasse I, groepen A, B, C en D, divisie 2, gevaarlijke gebieden is uitsluitend geschikt voor gebruik in klasse I, divisie 2, groepen A, B, C, D of niet-gevaarlijke gebieden.

Waarschuwing – explosiegevaar – vervanging van onderdelen kan de geschiktheid voor klasse I, divisie 2, in het gedrang brengen.

Waarschuwing – Explosiegevaar – Schakel de stroom uit voordat u modules vervangt of aansluit wanneer u zich in gevaarlijke gebieden bevindt.

Waarschuwing – Explosiegevaar – Sluit apparatuur niet aan of los deze niet los, tenzij de stroom is uitgeschakeld of het gebied bekend is als niet-gevaarlijk.

Veelgestelde vragen

V: Wat is een IC695ALG626?
A: De IC695ALG626 is een 16/8-kanaals, niet-geïsoleerde, differentiële, spannings-/stroom-, HART-analoge ingangsmodule uit de GE Fanuc RX3i-serie.

V: Wat biedt de IC695ALG626?
A: Deze module biedt 16 enkelvoudige of 8 differentiële ingangskanalen.

V: Waarmee is de IC695ALG626 uitgerust?
A: Deze module is uitgerust met HART-versie 5.0-communicatiemogelijkheden op elk kanaal.

V: Hoeveel HART-modems heeft de IC695ALG626?
A: Deze module heeft 4 interne HART-modems.

V: Wat gebeurt er in enkelvoudige modus?
A: In enkelvoudige modus worden 4 enkelvoudige kanalen gemultiplext naar elk HART-modem.

V: Wat gebeurt er in differentiële modus?
A: In differentiële modus worden 2 differentiële kanalen gemultiplext naar elk HART-modem.

V: Bij configuratie, op welke bereiken kunnen de analoge ingangskanalen worden ingesteld?
A: Stroom: 0 tot 20 mA, 4 tot 20 mA, ±20 mA. Spanning: ±10 V, 0 tot 10 V, ±5 V, 0 tot 5 V, 1 tot 5 V.

V: Voor kanalen die HART-communicatie gebruiken, wat moet de configuratie zijn?
A: De configuratie moet op het bereik 4-20 mA staan.
