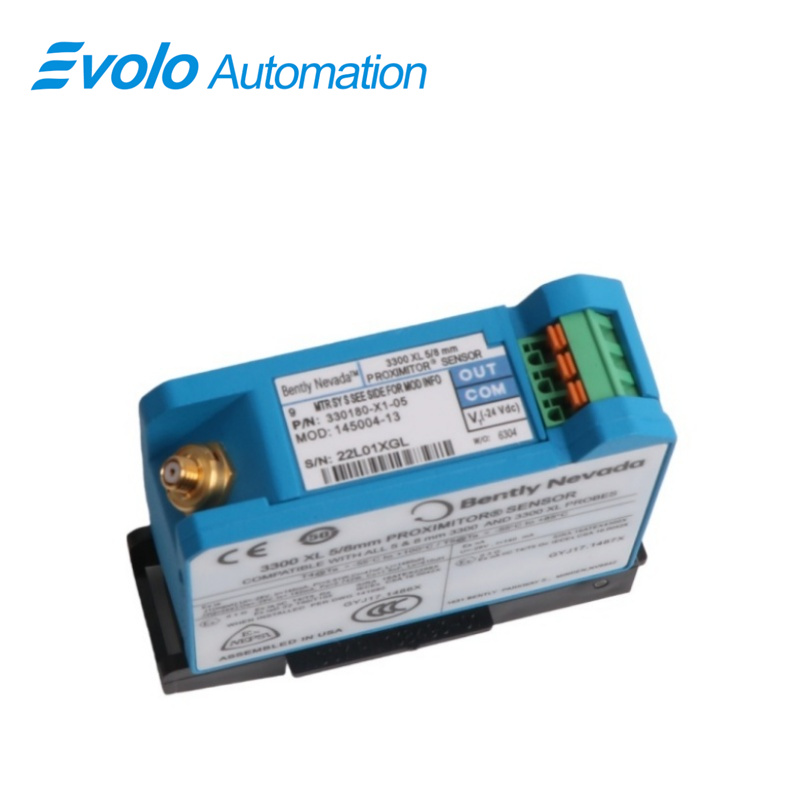

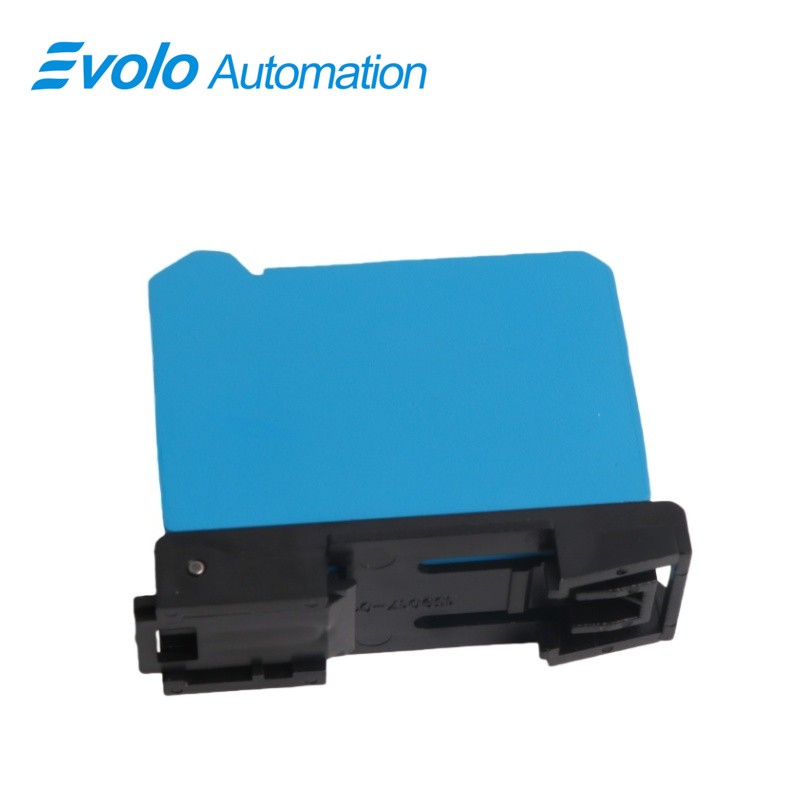

330180-X1-05 MOD:145347-05 3300 XL Proximitor Sensörü

Genel Bakış

Üretim Yeri:	Amerika
Marka Adı:	Bently Nevada
Model Numarası:	330180-X1-05 MOD ：145347-05
En Düşük Sipariş Miktarı:	1
Paketleme Detayları:	Orijinal yeni Fabrika Mühürü
Teslimat Süresi:	5-7 Gün
Ödeme Şartları:	T\/T
Tedarik Kapasitesi:	Stokta

Hızlı Detay

Tanım

330180-X1-05 MOD:145347-05 3300 XL Proximitor Sensörü, yüksek doğruluk gerektiren titreşim ve konum geri bildirimi için endüstriyel otomasyon sistemlerine yönelik gelişmiş bir özdirenç akımı (eddy-current) yaklaşım izleme ünitesidir. 3300 XL Yakınlık Transdüseri ailesinin bir parçası olan bu Proximitor Sensörü, temas etmeyen 3300 serisi 5 mm ve 3300 XL 8 mm yaklaşım problarını kabul eder ve kompresörler, türbinler, pompalar ve sıvı-film rulman ekipmanları gibi kritik döner makinelerin gerçek zamanlı izlenmesi için optimize edilmiştir. −17,5 Vdc ile −26 Vdc arasında çalışır ve 0 ila 10 kHz arası geniş frekans tepkimesi sunar (±3 dB, 305 m'ye kadar alan kablolaması ile), 3300 XL Proximitor Sensörü, tahmine dayalı bakım ve duruma dayalı izleme için hassas dinamik titreşim ve statik yer değiştirme ölçümleri sağlar.

MOD:145347-05 versiyonu A308 alüminyum muhafazadan inşa edilmiştir ve petrol kimyasal, gaz kompresyonu ve rafineri otomasyon ortamlarında kullanım için CSA, ATEX ve IECEx tehlikeli alan onaylarını karşılar. −52°C ile +100°C arasında sağlam bir sıcaklık aralığına ve giriş voltajındaki değişimde 2 mV'den az olan bir besleme hassasiyetine sahip olan 330180-X1-05 Proximitor Sensörü, termal stres ve elektriksel gürültü altında sinyal bütünlüğünü korur. Eski 3300 serisi bileşenlerle geriye dönük uyumluluğu, kurulum maliyetini düşürürken, minimum hedef boyutu 15,2 mm, sınırlı makine yüzeylerinde güvenilir yakınlık izlemesine olanak tanır. Bu özellikler, uzun vadeli performans ve düşük bakımli makine koruması arayan otomasyon OEM'leri, tesis güvenilirlik ekipleri ve titreşim izleme entegratörleri için 3300 XL Proximitor Sensörünü tercih edilen bir seçenek haline getirir.

Uygulamalar

Uygulama 1: Türbin Şaft Titreşim İzleme
3.000–12.000 rpm arasında çalışan buhar ve gaz türbinlerinde kullanılan 3300 XL Proximitor Sensörü, rotor kararsızlığını, sürtünmeleri ve dengesizliği tespit etmek için dinamik titreşim verileri sağlar. 0–10 kHz frekans tepkisi ile erken aşamadaki titreşim anormalliklerini yakalar ve tedavi edilmezse yıllık olarak türbin verimliliğini %3–7 oranında düşürebilir.

Uygulama 2: Kompresör Eksenel Konum Ölçümü
Eksenel yüklü gaz kompresörlerinde Proximitor Sensörü, yatak bozulmasını gösteren 50–150 μm değişikliklerin olduğu mil itme deplasmanını ölçer. Sürekli eksenel pozisyon takibi, planlanmayan duruşları en fazla %40 oranında azaltan tahmini kapatma stratejilerine olanak tanır.

Uygulama 3: Pompa Koşul Temelli Bakım
24/7 çalışan rafineri ve boru hattı pompaları için Proximitor Sensörü, kavitasyon ve mekanik oynaklık nedeniyle oluşan titreşim genliklerini tespit eder. Alan araştırmaları, titreşime bağlı bakımların pompa salmastra arızalarını %30–45 oranında azalttığını göstermiştir.

Uygulama 4: Döner Makinelerde Keyphasor Hız Ölçümü
3300 XL'den elde edilen Keyphasor referans sinyalleri, onbinlerce devire kadar hassas hız ölçümü sağlar. Doğru faz ve hız verileri dengeleme işlemlerine yardımcı olur ve titreşim dengeleme sonuçlarını %20-35 oranında artırır.

Uygulama 5: Sıvı Filmli Yatak Yer Değiştirme İzleme
Sensör, yağ filmi boşluğunun tipik olarak 50-100 μm olduğu sıvı filmlı yataklar için temas etmeden yer değiştirme ölçümünü destekler. Gerçek zamanlı geri bildirim, aksi takdirde olay başına 50.000-250.000 USD maliyet oluşturabilecek şafttan yatağa temas hatasını önler.

Özellikler

Rekabetçi Avantaj

Avantaj 1: Yüksek Çevresel Dayanıklılık
-52°C'den +100°C'ye kadar çalışır ve CSA, ATEX, IECEx tarafından onaylanmıştır; sensör, sert petrokimya ve rafineri saha koşullarında kullanım imkanı sunar ve onaysız sensörlere kıyasla kurulum uyumluluğunu %60'tan fazla artırır.

Avantaj 2: Uzun Mesafeli Sinyal Bütünlüğü
305 m'ye kadar alan kablosu ve 10 kHz'de ±3 dB kararlılık ile 3300 XL, uzun kablo mesafelerinde düşük gürültülü çıkış sağlayarak sinyal işleme donanımı maliyetlerini %15–20 oranında azaltır.

Avantaj 3: Geriye Dönük Bileşen Uyumluluğu
Eski nesil 3300 5 mm ve 8 mm sistemleriyle birbiri yerine kullanılabilir olması, prob eşleştirme gereksinimini ortadan kaldırır ve yenileme yükseltmeleri sırasında montaj işçilik süresini %25–40 oranında azaltır.

Avantaj 4: Düşük Güç ve Düşük Gürültü Tasarımı
-17,5 ile -26 Vdc arasında giriş gücü ve 2 mV/volttan düşük besleme duyarlılığı, otomasyon dolaplarında elektriksel gürültünün yayılmasını önler ve titreşim ölçüm doğruluğunu %10–18 oranında artırır.

Avantaj 5: Temassız Algılama ile Bakım Maliyetlerinin Azaltılması
Temassız özdirenç mekanizması, sıfır mekanik aşınma sağlar. Yaşam döngüsü alan verileri, temassız yaklaşım sensörlerinin makine izleme aralıklarını temaslı transduserlere göre 2 kat uzattığını göstermektedir.
