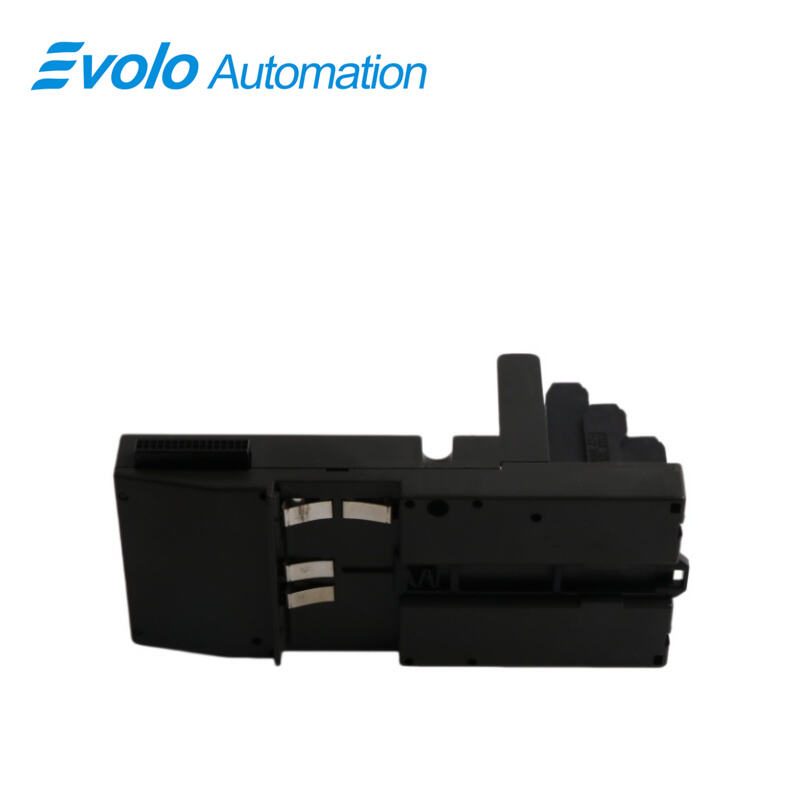

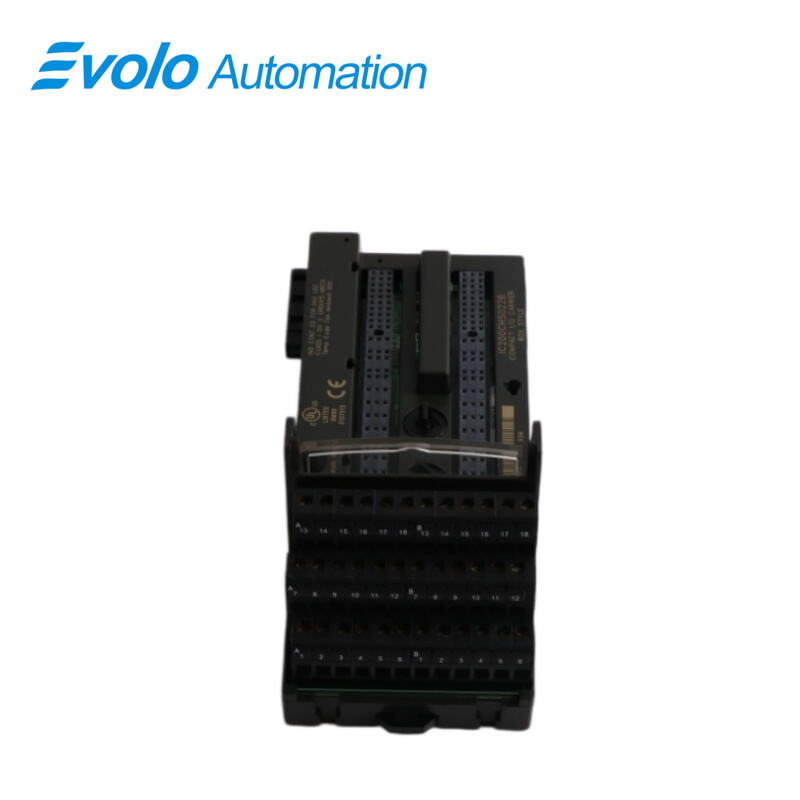

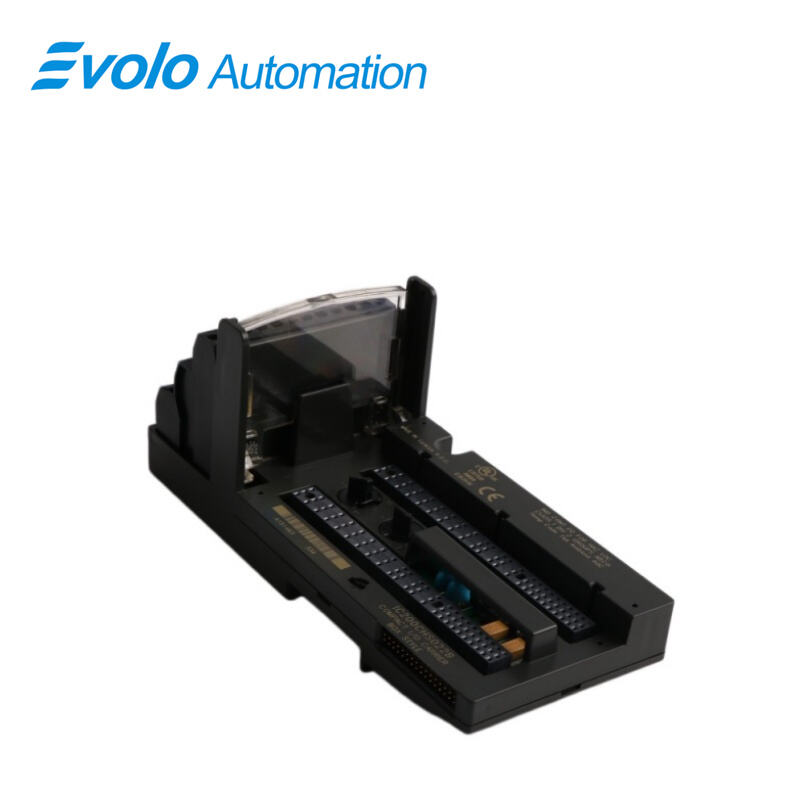

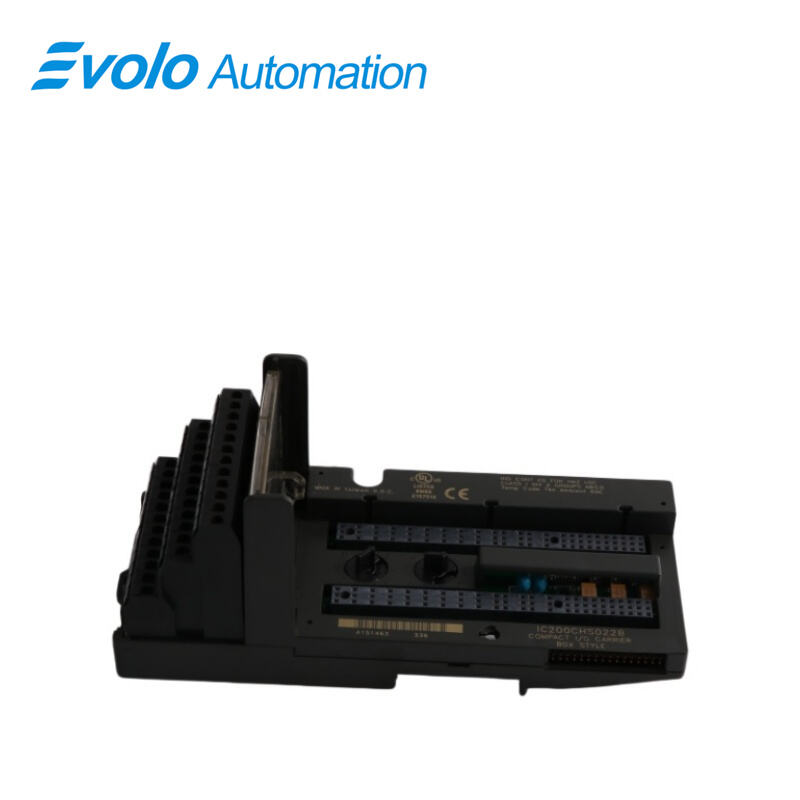

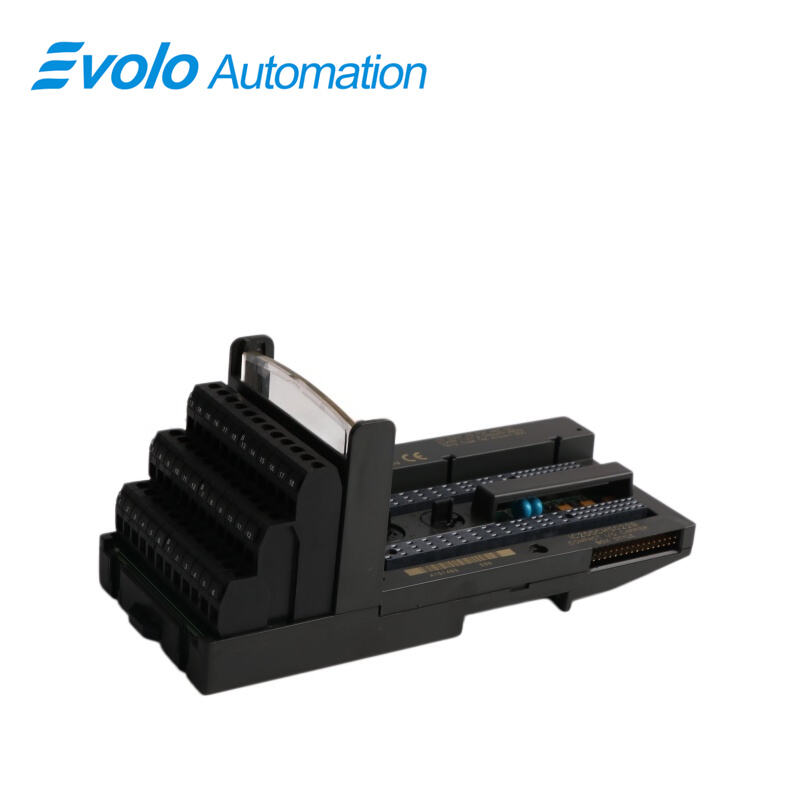

IC200CHS022 Kompakt Kutu Tipi G/Ç Taşıyıcısı

Genel Bakış

Menşei Yeri:	ABD
Marka Adı:	GE
Model Numarası:	IC200CHS022
Paketleme Detayları:	Orijinal yeni Fabrika Mühürü
Teslim Süresi:	5-7 Gün
Ödeme Şartları:	T\/T
Tedarik Yeteneği:	Stokta

Özellikler

Açıklama

Kompakt Kutu Tarzı G/Ç Taşıyıcısı (IC200CHS022), 36 adet IEC kutu tarzı terminal içerir. Bu taşıyıcı, bir adet G/Ç modülü için montaj, arka plan haberleşmesi ve saha kablolaması sağlar. IC200CHS022, barındırılan VersaMax G/Ç modüllerinin mevcut kablolama bağlantılarının taşıyıcı modüllere çıkarılmasına gerek kalmadan değiştirilmesini veya bakımının yapılmasını sağlayarak esneklik ve modülerlik sunar. Bu sayede özellikle kontrol sistemi veya modül arızasına bağlı olarak oluşan durma süreleri önemli ölçüde azalır. Bu taşıyıcı modülü, taşıyıcı modülün ortak G/Ç modülüyle aynı hizada sabitlenmesini sağlayan DIN rayı veya panel montaj çıkıntıları gibi montaj elemanlarını da içerir. IC200CHS022, terminal kablolamasının üzerine katlanabilen bir kart tutucuya sahiptir. Ayrıca G/Ç modülünü yerinde sabitleyen bir başka kart tutucuya sahiptir. Çalışma sırasında bu kart tutucu, geri çekilmiş konumda olmalıdır.

Uygulamalar

Ambalaj makinesi tesisleri: Kasalama ve mühürleme/kesme makineleri için küçük dağıtılmış kontrol kutuları.

Gıda ve içecek tesisleri: Bireysel ekipmanları (örneğin dolum pompaları ve otoklavlar) izlemek için sensörler ve aktüatörler.

Su arıtma tesisleri: Basınç, akış ve anahtar sinyallerini bağlamak amacıyla küçük dış mekân kontrol kutularında kullanılır.

Hafif sanayi otomasyon hatları: Uzun mesafeli kablolama ihtiyacını azaltmak için üretim hatlarında bölümlendirilmiş I/O veri toplama düğümleri.

Özellikler

1 Kompakt kutu tipi I/O taşıyıcısı, en fazla 32 adet I/O noktası ve 4 ortak/güç bağlantısı için kablolama desteğine sahiptir.

2 Doğru modül türünün taşıyıcıya takılmasını sağlamak için kolayca ayarlanabilen anahtarlama düzenekleri. Anahtarlar, modülün alt yüzeyindeki anahtarlamaya uyacak şekilde ayarlanır. Modül anahtarlaması atamalarının tam listesi Ek D’de yer almaktadır.

3 Arka panel bağlantısının hızlı kurulumu için taşıyıcıdan taşıyıcıya bağlantı konektörleri; ekstra kablo veya araç gerekmez.

4 Modülün taşıyıcıya güvenilir bir şekilde sabitlenmesi için modül kilitleme deliği.

5 Her I/O modülüyle birlikte verilen ve katlanarak dahil edilebilen baskılı devre kartı, entegre kart tutucuya yerleştirilebilir.

Kurulum prosedürü

1 Kolay Anahtarlama Düğmesi: Modülün tabanındaki anahtarlamayla eşleşerek kurulumu kolaylaştıran kolay anahtarlama düğmeleri. Bu tasarım, yanlış modül yerleştirilmesini önler ve doğru bileşenlerin doğru konumlara eklenmesini sağlar; bu işlem için ekstra araç veya çaba gerekmez.

2 Erkek-Dişi Bağlantı Elemanları: Modül, hızlı arka panel bağlantılarını kolaylaştıran erkek-dişi bağlantı elemanlarıyla donatılmıştır. Bu araçsız tasarım, modülün sisteme bağlanmasını kolaylaştırır; kurulum süresini kısaltır ve karmaşıklığını azaltır. Arka panel bağlantıları için ekstra araç veya kablo gerekmez; bu da kurulum sürecini basitleştirir.

3 Modül Kilit Deliği: Tasarıma entegre edilen bir kilit deliği, modülün taşıyıcıya güvenilir şekilde sabitlenmesini sağlar. Bu özellik, çalışma sırasında kararlılık sağlar ve modülün özellikle mekanik titreşimler veya diğer dış etkenlere maruz kalınan ortamlarda gevşemesini veya bağlantısının kopmasını önler.

Kablo Bağlantısı Esnekliği

1 Taşıyıcı, uygulamanın gereksinimlerine bağlı olarak tek telli veya çift telli kurulumlara uyacak şekilde tasarlanmıştır. Tek telli kurulumda modül, 0,36 mm² ile 2,1 mm² arasında değişen bir tel kesit aralığını destekler. Bu aralık, farklı sistem yapılandırmaları için çeşitli tel boyutları ve tiplerinin kullanılabilmesini sağlayarak esnekliği artırır.

2 Çift telli kurulumlar gerektiren uygulamalar için her bir terminalde maksimum 0,86 mm²’lik bir kesit desteklenir. Bu özellik, modülün daha karmaşık kablolama yapılandırmalarını desteklemesini sağlar ve otomasyon sistemlerindeki çeşitli kullanım durumları için esnekliğini artırır.

3 Optimal iletkenlik ve bağlantı bütünlüğünü sağlamak amacıyla yalnızca katı veya örgülü bakır teller kullanılmalıdır. Bu özellik, elektriksel bağlantıların güvenilirliğini korumaya yardımcı olur ve sistemin zaman içinde ve değişken çevre koşulları altında sürekli çalışmasını sağlar.

SSS

S: IC200CHS022 nedir?
Y: VersaMax serisi kapsamında GE tarafından geliştirilen bir G/Ç taşıyıcı modülüdür.

S: Modülün boyutları nelerdir?
Y: Boyutları 66,8 mm x 70 mm x 163,5 mm’dir; bu da onu alan kısıtlamaları olan endüstriyel ortamlara uygun kompakt bir çözüm haline getirir.

S: Modül nasıl kurulur?
Y: Modül, 7,5 mm x 35 mm’lik bir DIN rayına kolayca takılabilmesi için tasarlanmıştır. Maksimum stabilite ve elektromanyetik girişimlere (EMI) karşı koruma sağlamak amacıyla DIN rayı elektriksel olarak topraklanmış olmalı ve iletken, korozyona dayanıklı bir yüzeye sahip olmalıdır. Ayrıca, yüksek mekanik titreşim ve şoka maruz kalan ortamlarda taşıyıcıyı ayrıca panoya monte etmeniz önerilir.

S: Hangi tür kablolama desteğini sunar?
Y: Taşıyıcı, her uçta tek telli ve çift telli bağlantı kurma imkânı sağlar. Tek telli kablonun kesit aralığı 0,36 mm² ile 2,1 mm² arasındadır; çift telli bağlantıda ise maksimum kesit 0,86 mm²’dir. Sadece katı veya örgülü bakır teller kullanılmalıdır.
