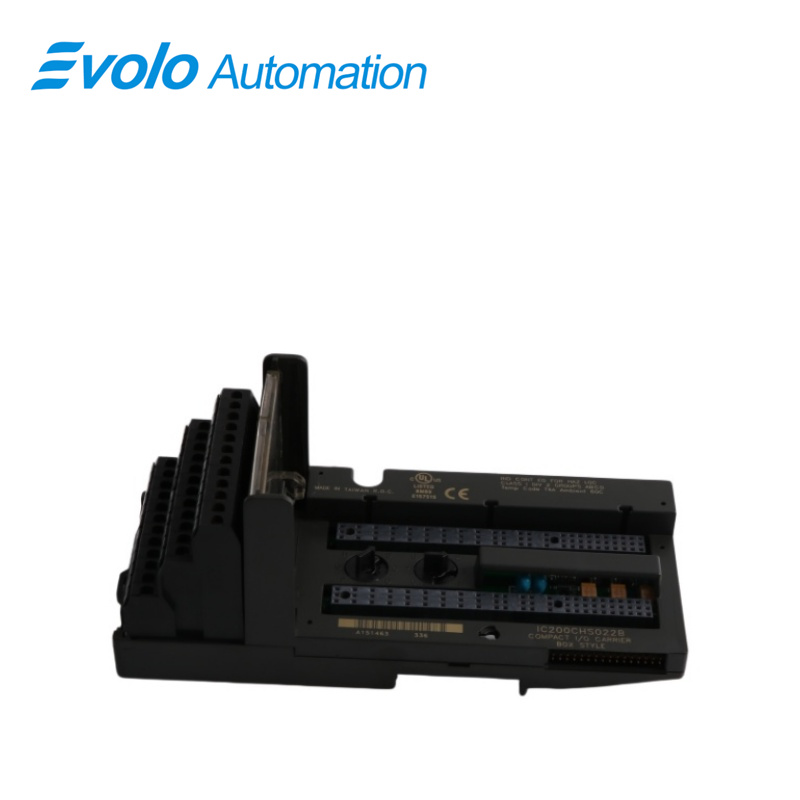

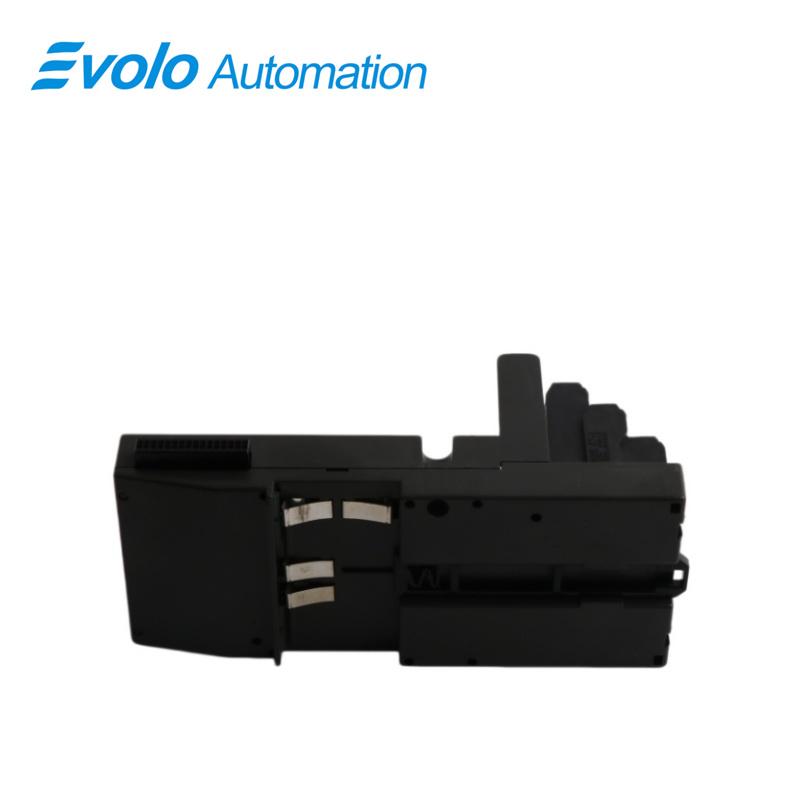

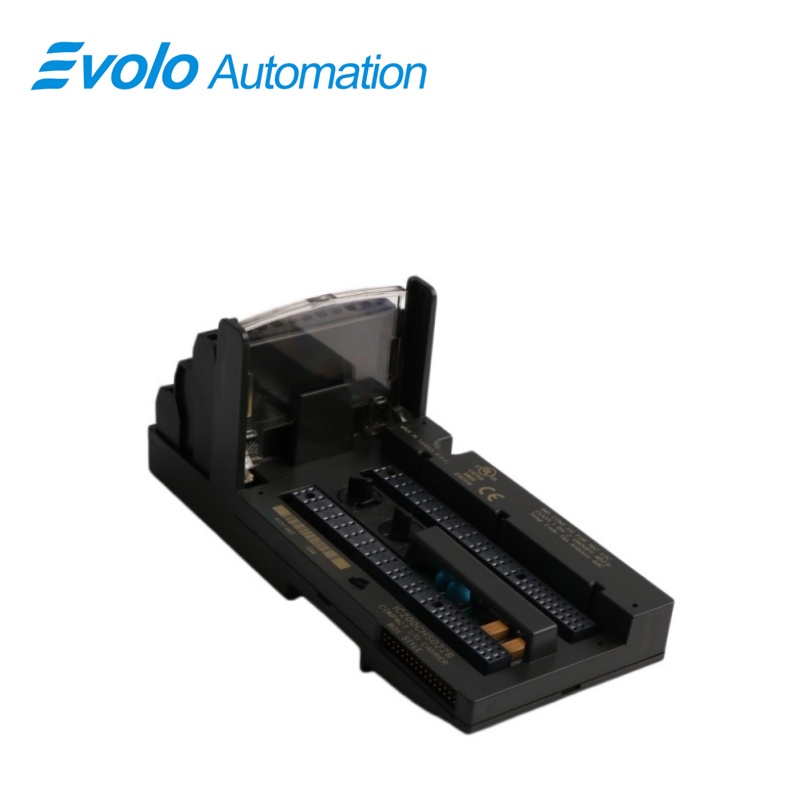

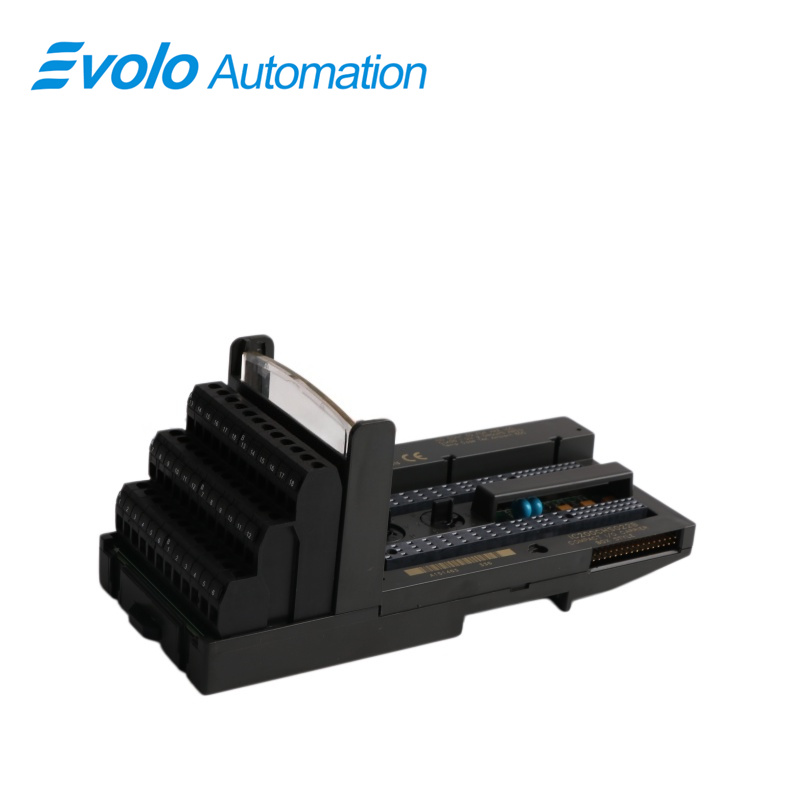

IC200CHS022 কমপ্যাক্ট বক্স-স্টাইল আই/ও ক্যারিয়ার

সারসংক্ষেপ

উৎপত্তি স্থান:	মার্কিন যুক্তরাষ্ট্র
ব্র্যান্ড নাম:	জিই
মডেল নম্বর:	IC200CHS022
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

বিবরণ

কমপ্যাক্ট বক্স-স্টাইল ই/ও ক্যারিয়ার (IC200CHS022) -এ 36টি IEC বক্স-স্টাইল টার্মিনাল রয়েছে। এটি একটি ই/ও মডিউলের জন্য মাউন্টিং, ব্যাকপ্লেন যোগাযোগ এবং ফিল্ড ওয়্যারিং প্রদান করে। IC200CHS022 নমনীয়তা এবং মডিউলারিটি প্রদান করে, কারণ এটি হোস্ট করা ভার্সাম্যাক্স ই/ও মডিউলগুলিকে ক্যারিয়ার মডিউলগুলিতে বিদ্যমান ওয়্যারিং সংযোগগুলি অপসারণ না করেই প্রতিস্থাপন বা রক্ষণাবেক্ষণ করার অনুমতি দেয়। এর ফলে ট্রাবলশুটিংয়ের সময় উল্লেখযোগ্যভাবে কমে যায়, বিশেষ করে নিয়ন্ত্রণ সিস্টেম বা মডিউলের ডাউনটাইমের সময়। এই ক্যারিয়ার মডিউলটি DIN স্লট বা প্যানেল মাউন্টিং ট্যাবের মতো মাউন্টিং অ্যাসেম্বলি প্রদান করে যাতে ক্যারিয়ার মডিউলটি সহযোগী ই/ও মডিউলের সাথে স্থায়ীভাবে সংযুক্ত থাকে। IC200CHS022-এ একটি কার্ড হোল্ডার রয়েছে যা টার্মিনাল ওয়্যারিংয়ের উপর দিয়ে হিঞ্জ করে নীচের দিকে ঝুলে থাকে। এটি একটি কার্ড হোল্ডারও বহন করে যা ই/ও মডিউলটিকে স্থায়ীভাবে আটকে রাখে। কার্যক্রম চলাকালীন, এই কার্ড হোল্ডারটি প্রত্যাহৃত (রিট্র্যাক্টেড) অবস্থানে থাকতে হবে।

প্রয়োগ

প্যাকেজিং মেশিনারি কারখানা: কেস প্যাকার এবং সিলিং/কাটিং মেশিনগুলির জন্য ছোট বিতরণকৃত নিয়ন্ত্রণ বক্স।

খাদ্য ও পানীয় উদ্যান: ব্যক্তিগত সরঞ্জাম (যেমন ফিলিং পাম্প এবং অটোক্লেভ) পর্যবেক্ষণের জন্য সেন্সর এবং অ্যাকচুয়েটর।

জল পরিশোধন কেন্দ্র: চাপ, প্রবাহ এবং সুইচ সংকেতগুলি সংযুক্ত করার জন্য ছোট বাইরের নিয়ন্ত্রণ বাক্সে স্থাপন করা হয়েছে।

হালকা শিল্প স্বয়ংক্রিয়করণ লাইন: দীর্ঘ দূরত্বের তারের সংযোগ কমানোর জন্য উৎপাদন লাইনে বিভাগীয় I/O ডেটা অর্জন নোড।

বৈশিষ্ট্যসমূহ

১ কমপ্যাক্ট বক্স-স্টাইল I/O ক্যারিয়ার ৩২টি I/O পয়েন্ট এবং ৪টি সাধারণ/বিদ্যুৎ সংযোগের জন্য তার সংযোগ সমর্থন করে।

২ সহজে সেট করা যায় এমন কী-ডায়ালগুলি ক্যারিয়ারে সঠিক ধরনের মডিউল ইনস্টল করা নিশ্চিত করে। কীগুলি মডিউলের নীচের অংশে থাকা কী-প্যাটার্নের সাথে মেল রাখতে সেট করা হয়। মডিউল কী-প্যাটার্ন বরাদ্দের একটি সম্পূর্ণ তালিকা পরিশিষ্ট D-এ অন্তর্ভুক্ত করা হয়েছে।

৩ ক্যারিয়ার-টু-ক্যারিয়ার মেটিং কানেক্টরগুলি অতিরিক্ত তার বা সরঞ্জাম ছাড়াই ব্যাকপ্লেন সংযোগ দ্রুত ইনস্টল করার জন্য।

৪ মডিউলটিকে ক্যারিয়ারের সাথে নিরাপদভাবে আটকানোর জন্য মডিউল ল্যাচ ছিদ্র।

৫ প্রতিটি I/O মডিউলের সাথে প্রদানকৃত একটি মুদ্রিত ওয়্যারিং কার্ড, যা ভাঁজ করে অন্তর্নির্মিত কার্ড হোল্ডারে ঢোকানো যায়।

ইনস্টলেশন প্রক্রিয়া

১ সহজ-কীয়িং ডায়াল: মডিউলের ভিত্তির সাথে কীয়িং মিলিয়ে নেওয়ার জন্য সহজ-কীয়িং ডায়াল, যা ইনস্টলেশনকে সরলীকৃত করে। এই ডিজাইনটি ভুল মডিউল স্থাপন রোধ করে এবং নির্দিষ্ট অবস্থানে সঠিক উপাদানগুলি স্থাপন নিশ্চিত করে—অতিরিক্ত যন্ত্রপাতি বা প্রচেষ্টা ছাড়াই।

২ পুরুষ-মহিলা কানেক্টর: মডিউলটি দ্রুত ব্যাকপ্লেন সংযোগের জন্য পুরুষ-মহিলা কানেক্টর সহ সরবরাহ করা হয়। এই যন্ত্রপাতি-মুক্ত ডিজাইনটি মডিউলকে সিস্টেমের সাথে সংযুক্ত করাকে সহজ করে এবং ইনস্টলেশনের সময় ও জটিলতা উভয়ই কমায়। ব্যাকপ্লেন সংযোগের জন্য কোনো অতিরিক্ত যন্ত্রপাতি বা কেবল প্রয়োজন হয় না, যা সেটআপ প্রক্রিয়াকে আরও সরলীকৃত করে।

৩ মডিউল ল্যাচ গর্ত: ডিজাইনে একটি ল্যাচ গর্ত অন্তর্ভুক্ত করা হয়েছে, যা মডিউলটিকে ক্যারিয়ারের সাথে নিরাপদভাবে আটকানো নিশ্চিত করে। এই বৈশিষ্ট্যটি কার্যক্রমের সময় স্থিতিশীলতা প্রদান করে এবং মডিউলটি ঢিলে হয়ে যাওয়া বা বিচ্ছিন্ন হয়ে যাওয়া রোধ করে—বিশেষ করে যেসব পরিবেশে যান্ত্রিক কম্পন বা অন্যান্য বাহ্যিক উৎসের প্রভাব থাকে।

তারের সংযোগের নমনীয়তা

1 ক্যারিয়ারটি অ্যাপ্লিকেশনের প্রয়োজনীয়তা অনুযায়ী একক-তার বা দ্বৈত-তার সেটআপ উভয়ই সমর্থন করার জন্য ডিজাইন করা হয়েছে। একক-তার সেটআপে, মডিউলটি ০.৩৬ মিমি² থেকে ২.১ মিমি² পর্যন্ত তারের ক্রস-সেকশন রেঞ্জ সমর্থন করে। এই রেঞ্জটি বিভিন্ন সিস্টেম কনফিগারেশনের জন্য বিভিন্ন আকার ও ধরনের তার পরিচালনার নমনীয়তা নিশ্চিত করে।

2 যেসব অ্যাপ্লিকেশনে দ্বৈত-তার সেটআপ প্রয়োজন, সেগুলোতে এটি প্রতিটি টার্মিনালে সর্বোচ্চ ০.৮৬ মিমি² ক্রস-সেকশন সমর্থন করে। এই বৈশিষ্ট্যটি মডিউলকে আরও জটিল ওয়্যারিং কনফিগারেশন সমর্থন করতে সক্ষম করে, যা স্বয়ংক্রিয়করণ সিস্টেমগুলিতে বিভিন্ন ব্যবহারের ক্ষেত্রে এর নমনীয়তা বৃদ্ধি করে।

3 অপ্টিমাল পরিবাহিতা এবং সংযোগের অখণ্ডতা নিশ্চিত করার জন্য শুধুমাত্র কঠিন (সলিড) বা তারের গুচ্ছ (স্ট্র্যান্ডেড) তামা তার ব্যবহার করা উচিত। এই স্পেসিফিকেশনটি বৈদ্যুতিক সংযোগগুলির বিশ্বস্ততা বজায় রাখতে সাহায্য করে, যার ফলে সিস্টেমটি সময়ের সাথে সাথে এবং বিভিন্ন পরিবেশগত অবস্থার অধীনে কার্যকর থাকে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: IC200CHS022 কী?
উত্তর: এটি GE দ্বারা ভার্সাম্যাক্স সিরিজের অধীনে উন্নয়ন করা একটি I/O ক্যারিয়ার মডিউল।

প্রশ্ন: মডিউলটির মাত্রা কত?
উত্তর: এটি ৬৬.৮ মিমি × ৭০ মিমি × ১৬৩.৫ মিমি পরিমাপের হয়, যা স্থান-সীমিত শিল্প পরিবেশের জন্য একটি সংক্ষিপ্ত সমাধান গঠন করে।

প্রশ্ন: মডিউলটি কীভাবে ইনস্টল করা হয়?
উত্তর: মডিউলটি ৭.৫ মিমি × ৩৫ মিমি ডিআইএন রেলে সহজেই ক্লিক করে লাগানো যায়। সর্বোচ্চ স্থিতিশীলতা এবং তড়িৎ চুম্বকীয় ব্যাঘাত (ইএমআই) থেকে রক্ষা পাওয়ার জন্য, ডিআইএন রেলটি তড়িৎভাবে গ্রাউন্ড করা উচিত এবং এটি একটি পরিবাহী, ক্ষয়রোধী পৃষ্ঠ বিশিষ্ট হওয়া আবশ্যিক। এছাড়া, উচ্চ যান্ত্রিক কম্পন ও আঘাতের পরিবেশের জন্য, ক্যারিয়ারটি প্যানেল-মাউন্ট করাও সুপারিশ করা হয়।

প্রশ্ন: এটি কোন ধরনের ওয়্যারিং সমর্থন করে?
উত্তর: ক্যারিয়ারটি প্রতিটি টার্মিনালে একক-তার এবং দ্বৈত-তার সেটআপ উভয়ই সমর্থন করে। একক-তারের ক্রস-সেকশন পরিসর ০.৩৬ মিমি² থেকে ২.১ মিমি², যখন সর্বোচ্চ দ্বৈত-তার ক্রস-সেকশন ০.৮৬ মিমি²। শুধুমাত্র কঠিন বা তারের গুচ্ছ (স্ট্র্যান্ডেড) তামা তার ব্যবহার করা যাবে।
