Pangkalahatang Paglalarawan

Pinagmulan:	Sweden
Pangalan ng Brand:	ABB
Numero ng Modelo:	TU921S 3KDE175111L9210
Mga Detalye ng Pakete:	Orihinal na bagong nakaselyad sa pabrika
Oras ng Pagpapadala:	5-7 araw
Mga Tuntunin sa Pagbabayad:	T/T
Kakayahang Mag-supply:	Nasa imbentaryo

Mga teknikal na tukoy

Parameter	Halaga
Modelo	TU921S 3KDE175111L9210
Uri	Na-redundant na yunit ng pagtatapos
Uri ng senyal	Na-redundant na yunit ng pagtatapos
SOE	N/A
Pag-alis	No
Likas na kaligtasan	Oo
Mekanika	S900
Suportadong sukat ng kable	0.5 – 2.5 mm ²
Lapad	498 mm (19.6 pulgada)
Lalim	147 mm (5.8 pulgada)
Taas	274 mm (10.8 pulgada)
Timbang	3.79 kg (8.35 na libra)
CE mark	Oo
MAPANLINLANG NA LOKASYON	ATEX Zone 1
Korosibong kapaligiran	ISA-S71.04: G3
Mga kondisyon sa klima habang gumagana	Maximum na relatibong kahalumigan: 93 % ±3 % sa 40 °C
Pinakamataas na Temperatura ng Kapaligiran	-20 °°C hanggang +60 °C
Pagpapatupad ng ROHS	DIRECTIVE/2011/65/EU (EN 50581:2012)
Pagsunod sa WEEE	DIRECTIVE/2012/19/EU
Kategorya ng WEEE	Maliit na Kagamitan (Walang panlabas na dimensyon na hihigit sa 50 cm)

Paglalarawan

Ang remote na S900 I/O system ay maaaring i-install sa mga hindi panganib na lugar o diretso sa Zone 1 o Zone 2 na panganib na lugar, depende sa napiling variant ng sistema. Ang S900 I/O ay nakikipag-ugnayan sa antas ng control system gamit ang standard na PROFIBUS DP. Ang I/O system ay maaaring i-install diretso sa field, kaya nababawasan ang gastos para sa marshalling at wiring.

Matibay ang sistema, may kakayahang tumanggap ng error, at madaling pansinin. Ang mga naka-integradong mekanismo ng pagkakawala ng koneksyon ay nagpapahintulot sa pagpapalit habang gumagana pa ito, ibig sabihin walang kailangang panghihinto sa primarya na voltage upang palitan ang mga power supply unit.

S900 I/O type S. Para sa pag-install sa panganib na lugar na Zone 1. Para sa pagkonekta sa mga field device na intrinsically safe na naka-install sa Zone 2, Zone 1 o Zone 0.

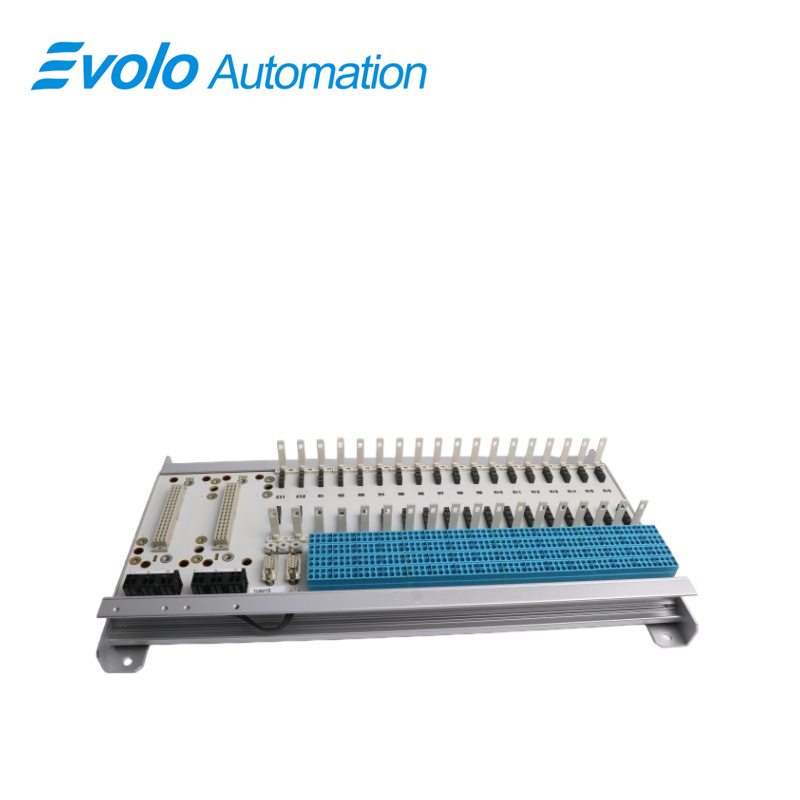

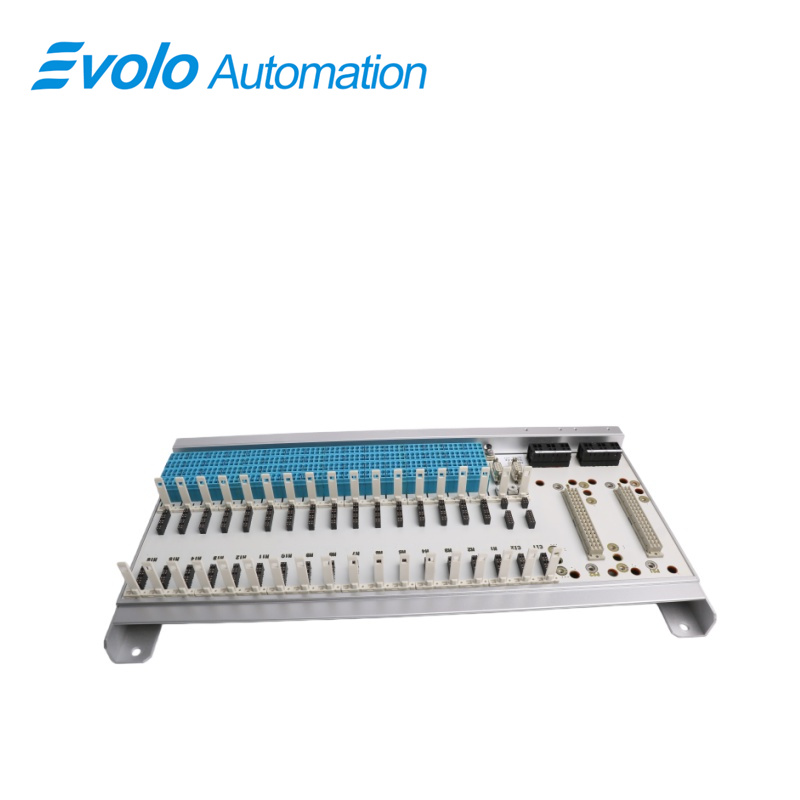

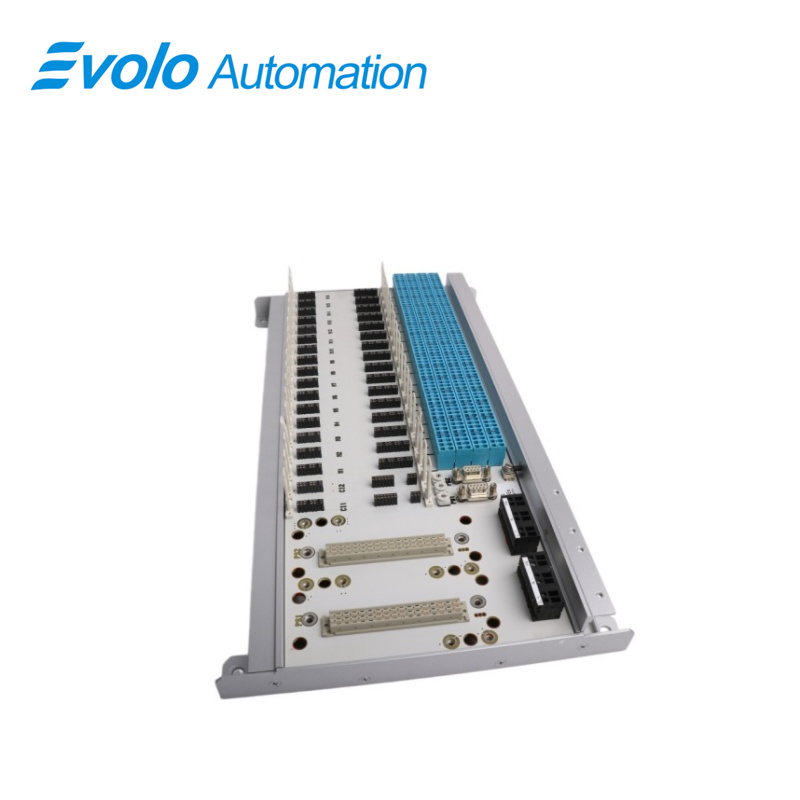

TU921S 3KDE175111L9210 Redundant Termination Unit (TU16R-Ex), para sa 16 na I/O module, redundante na komunikasyon at kuryente (kasama sa paghahatid ang CD910).

Mga Aplikasyon

Mga halaman ng petrochemical: Ginagamit para sa pagkuha ng senyal mula sa field instrument sa Zone 1/2 upang maiwasan ang mga pagsabog dulot ng mga elektrikal na spark.

Mga halaman ng likas na gas: Nagbibigay ng lubos na maaasahang relay ng senyal habang isinasagawa ang pagpapadala at proseso nito sa mahabang distansya.

Mga halaman ng kemikal: Gumagana sa mga linya ng produksyon sa mga kapaligirang may kainan (proteksyon ng G3 coating) at pampaputok/pampasabog.

Mga offshore drilling platform/mga yard ng barko: Nagpapahintulot ng nakalaang kable para sa remote I/O sa mga nakakapitik at mataas na panganib na espasyo.

Mga halaman ng pharmaceutical: Sumusunod sa mahigpit na mga kinakailangan para sa kaligtasan ng kapaligiran at pagkakapatuloy ng signal sa mga proseso ng pharmaceutical.

Mga Tugon at Benefisyo

ATEX Certification para sa pag-install sa Zone 1

Redundansiya (Kuryente at Komunikasyon)

Hot Configuration habang tumatakbo

Functionality ng Hot Swap

Palawakin ang Diagnostic

Mahusay na konpigurasyon at pagsusuri sa pamamagitan ng FDT/DTM

G3 – coating para sa lahat ng mga bahagi

Pinasimple na pagpapanatili gamit ang awtomatikong pagsusuri

Yunit ng pagkonekta para sa hanggang 16 na modyul ng I/O

Handa para sa redundante na sistema ng kuryente at komunikasyon

Hanggang 4 na terminal bawat channel

Paunang pagpili ng address ng fieldbus

Handa para sa sertipikadong field housing

Maaaring i-mount sa Zone 1, Zone 2 o safe area

Madalas Itanong

Tanong: Sa anong mga explosion-proof na lugar maaari itong gamitin? TU921S 3KDE175111L9210 ?
A: Ito ay sertipikado ng ATEX at maaaring i-install nang direkta sa Zone 1, Zone 2, o mga hindi panganib na lugar.

Q: Ano ang pinakamataas na bilang ng mga field signal na kayang suportahan ng TU921S 3KDE175111L9210 unit ng terminal?
A: Suportado nito ang hanggang 16 na module ng I/O, na may pinakamataas na 4 na terminal block bawat channel. Ang eksaktong bilang ay nakasalalay sa uri ng isinertong module.

Q: Kailangan bang i-shut down ang sistema kapag binabago ang power module ng TU921S 3KDE175111L9210 ?
A: Hindi. Mayroon itong isang integrated na mekanismo para sa pag-off ng kuryente at hot-swappable na kakayahan, na nagpapahintulot sa pagpapalit ng power o communication modules habang tumatakbo ang sistema.

T: Ang TU921S 3KDE175111L9210 tumutol sa mga korosibong gas?
A: Oo. Lahat ng mga komponente ay karaniwang napapalutang ng G3 (sumusunod sa ISA-S71.04), na angkop para sa matitinding industriyal na atmospera.

Q: Kasama ba ang mga accessory sa TU921S 3KDE175111L9210 package?
A: Isang aksesorya na CD910 para sa pagkakakilanlan o pag-configure ang kasama sa karaniwang paghahatid.
