Översikt
Härstammar från: |
Sverige |
Varumärke: |
ABB |
Modellnummer: |
TU921S 3KDE175111L9210 |
Förpackningsinformation: |
Original ny fabriksförseglad |
Leveranstid: |
5-7 Dagars |
Betalningsvillkor: |
T/T |
Leveransförmåga: |
På lager |
Specifikationer
|
Parameter |
Värde |
|
Modell |
TU921S 3KDE175111L9210 |
|
TYP |
Redundansavslutningsenhet |
|
Signaltyp |
Redundansavslutningsenhet |
|
SOE |
N/A |
|
Uppsägning |
No |
|
Intrinsisk säkerhet |
Ja |
|
Mekanik |
S900 |
|
Stödd kabellängd |
0,5–2,5 mm ² |
|
Bredd |
498 mm (19,6 tum) |
|
Djup |
147 mm (5,8 tum) |
|
Höjd |
274 mm (10,8 tum) |
|
Vikt |
3,79 kg (8,35 lbs.) |
|
CE-märke |
Ja |
|
FARLIG PLATS |
ATEX Zon 1 |
|
Korrosiv atmosfär |
ISA-S71.04: G3 |
|
Klimatiska driftsförhållanden |
Relativ luftfuktighet max. 93 % ±3 % vid 40 °C |
|
Maximal omgivningstemperatur |
-20 °C till +60 °C |
|
ROHS-kompatibilitet |
DIREKTIV/2011/65/EU (EN 50581:2012) |
|
WEEE-kompatibilitet |
DIREKTIV/2012/19/EU |
|
WEEE-kategori |
Liten utrustning (ingen yttre dimension större än 50 cm) |
Beskrivning
Det fjärranslutna S900 I/O-systemet kan installeras i icke-explosiva områden eller direkt i farliga områden av zon 1 eller zon 2, beroende på den valda systemvarianten. S900 I/O kommunicerar med kontrollsystemnivån med hjälp av PROFIBUS DP-standard. I/O-systemet kan installeras direkt i fältet, vilket minskar kostnaderna för marshalling och kablingsarbete.
Systemet är robust, fel-tolerant och lätt att underhålla. Integrerade kopplingsmekanismer möjliggör utbyte under drift, vilket innebär att det inte behövs någon avbrott av huvudspänningen för att byta ut strömförsörjningsaggregaten.
S900 I/O-typ S. För installation i explosionsfarligt område zon 1. För anslutning av intrinsiskt säkra fältenheter installerade i zon 2, zon 1 eller zon 0.

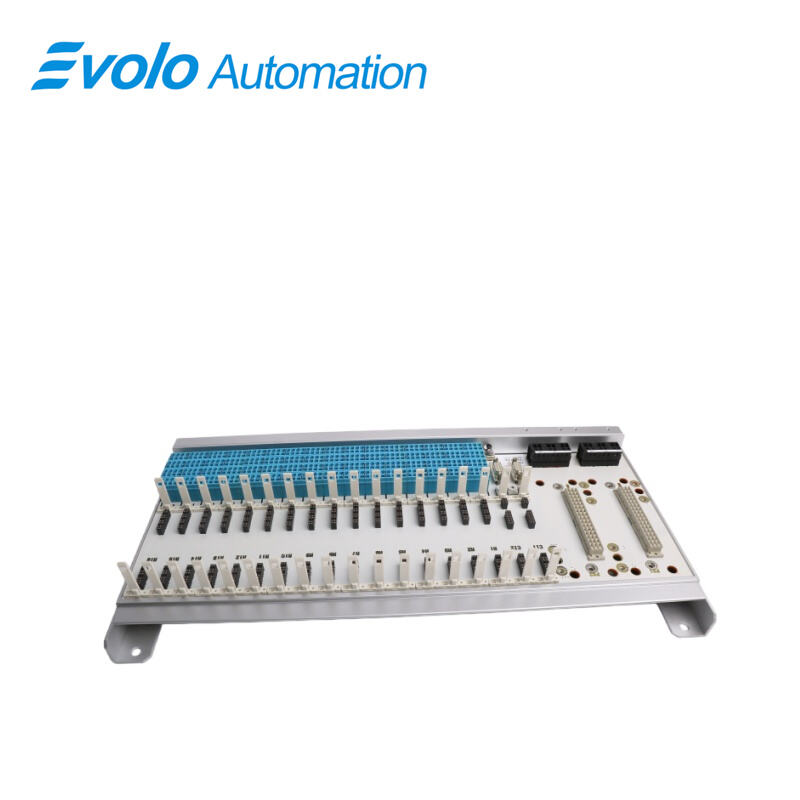

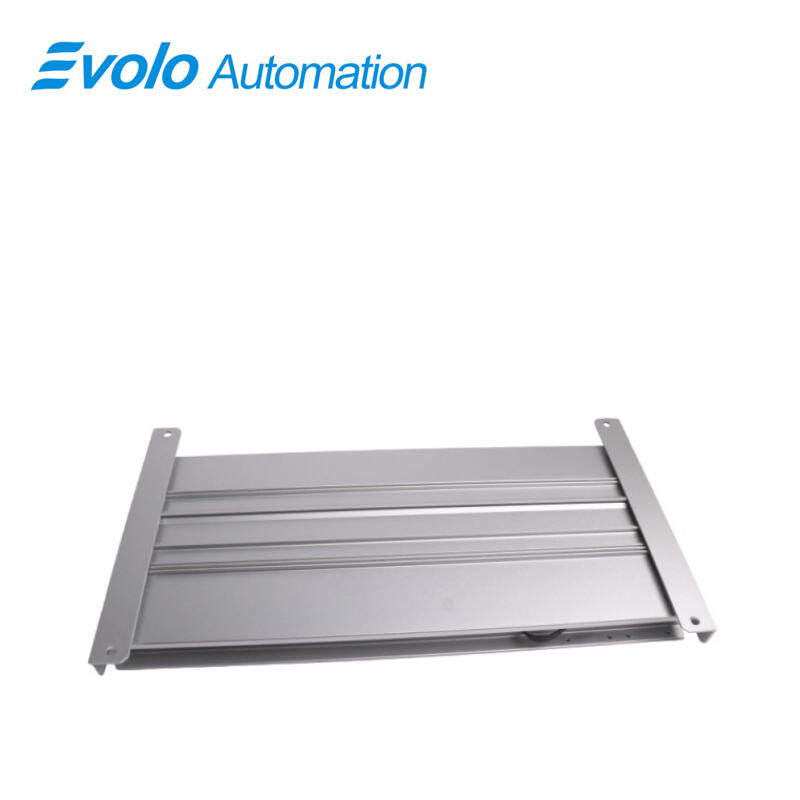

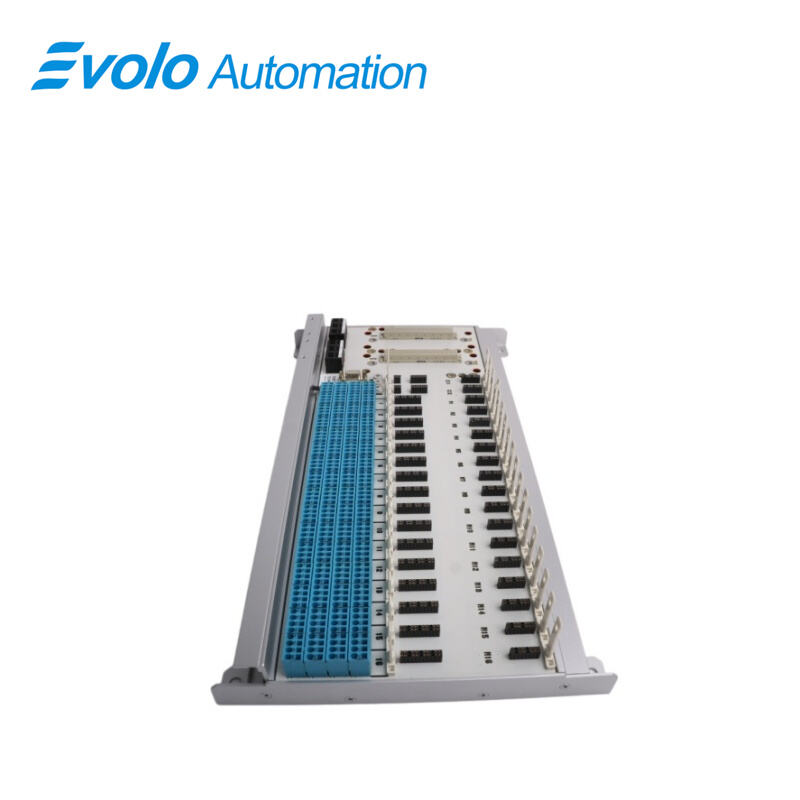

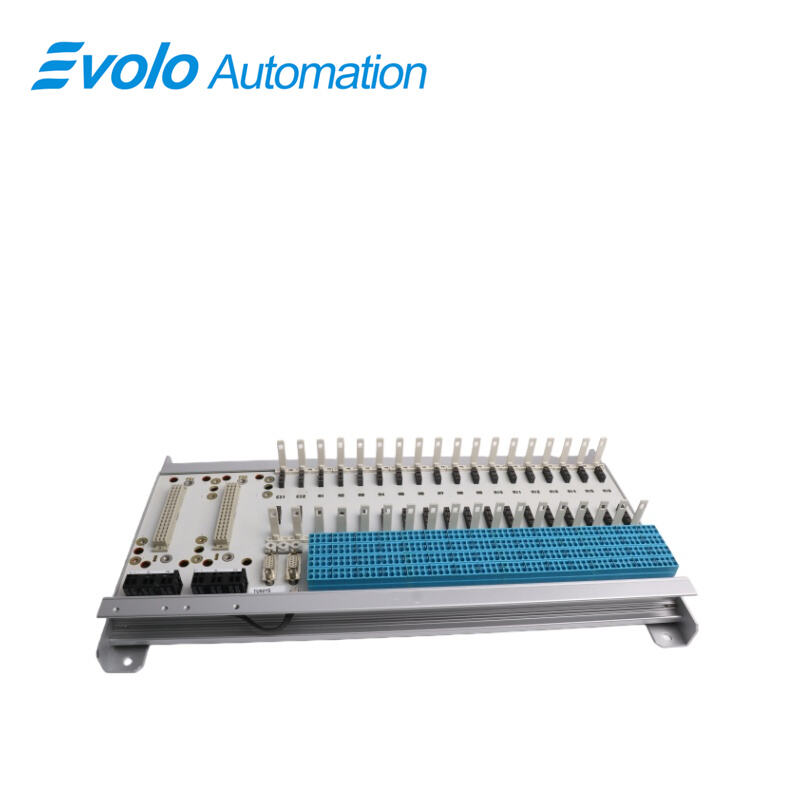

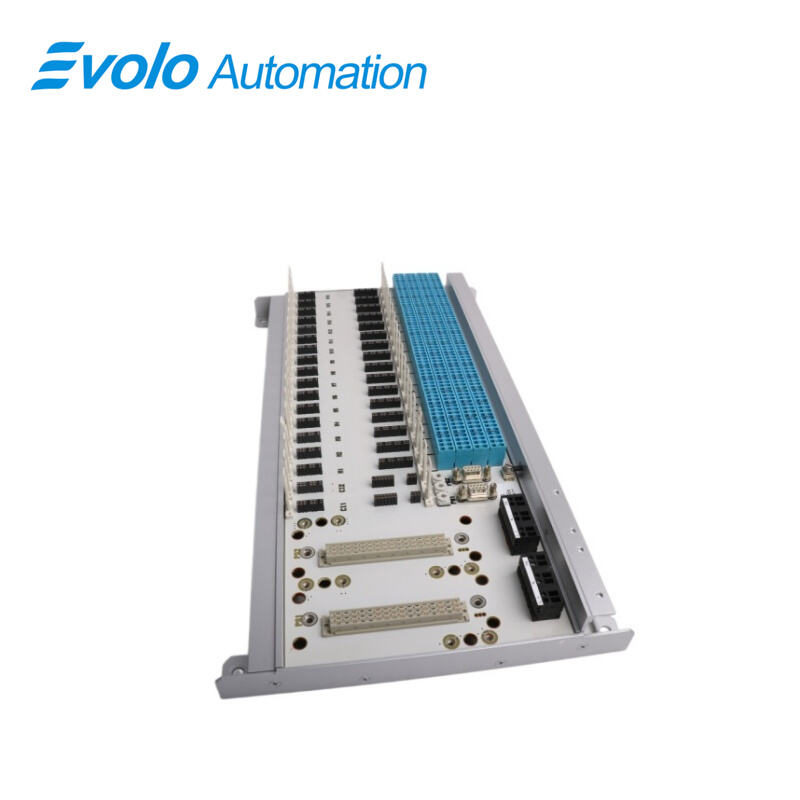

TU921S 3KDE175111L9210 Redundant avslutningsenhet (TU16R-Ex), för 16 I/O-moduler, redundant kommunikation och strömförsörjning (leverans inkluderar CD910).
Tillämpningar
Funktioner och fördelar
ATEX-certifiering för installation i zon 1
Redundans (ström och kommunikation)
Konfiguration under drift
Funktion för varm utbytbarhet
Utökad diagnostik
Utmärkt konfiguration och diagnostik via FDT/DTM
G3 – beläggning för alla komponenter
Förenklad underhåll med automatisk diagnostik
Avslutningsenhet för upp till 16 I/O-moduler
Förberedd för redundans i systemström och kommunikation
Upp till 4 anslutningar per kanal
Förinställning av fältbussadress
Förberedd för certifierad fälthusning
Montering i zon 1, zon 2 eller säker zon är möjlig
Vanliga frågor
Fråga: I vilka explosionssäkra områden kan den användas? TU921S 3KDE175111L9210 installeras?
Svar: Den är ATEX-certifierad och kan installeras direkt i zon 1, zon 2 eller icke-explosionsfarliga områden.
Fråga: Vad är det maximala antalet fältsignaler som TU921S 3KDE175111L9210 terminalenheten kan stödja?
Svar: Den stödjer upp till 16 I/O-moduler, med högst 4 terminalblock per kanal. Det exakta antalet beror på typen av modul som monteras.
Fråga: Måste systemet stängas av vid byte av strömmodulet för TU921S 3KDE175111L9210 ?
Svar: Nej. Den har en integrerad avstängningsmekanism och stöd för varm utbyte, vilket möjliggör utbyte av ström- eller kommunikationsmoduler medan systemet är igång.
F: Är TU921S 3KDE175111L9210 motståndskraftig mot korrosiva gaser?
Svar: Ja. Alla komponenter är standardmässigt belagda med G3 (i enlighet med ISA-S71.04), lämpliga för hårda industriella atmosfärer.
Fråga: Inkluderas tillbehör i TU921S 3KDE175111L9210 paketet?
Svar: Ett CD910-tillbehör för identifiering eller konfiguration ingår i standardleveransen.
