Siemens 6ES7193-6BP00-0DA0 SIMATIC ET 200SP BU15-P16+A0+2D BaseUnit

Pangkalahatang-ideya

SIEMENS SIMATIC ET 200SP

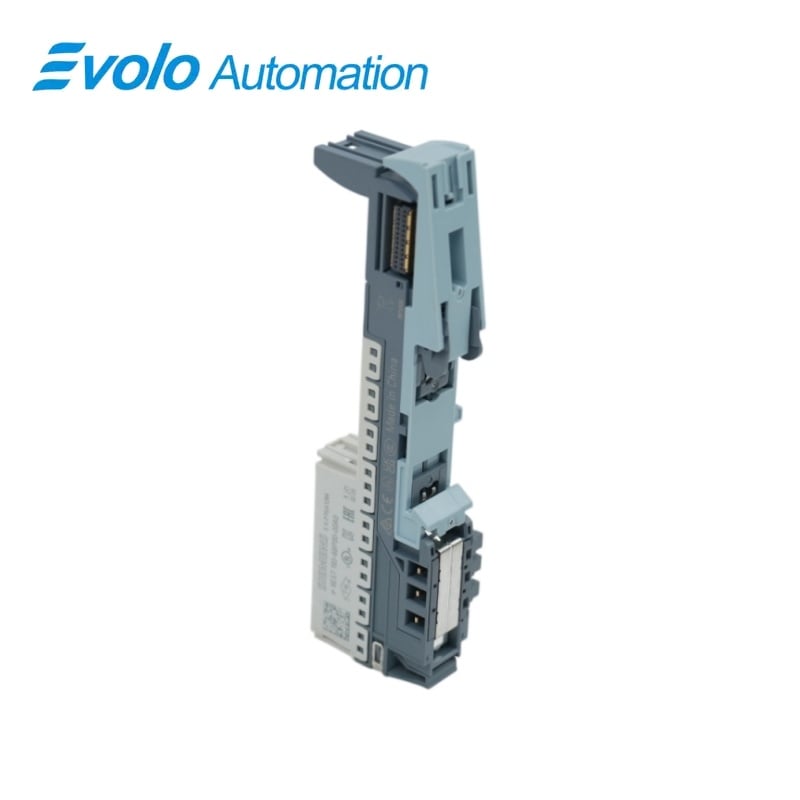

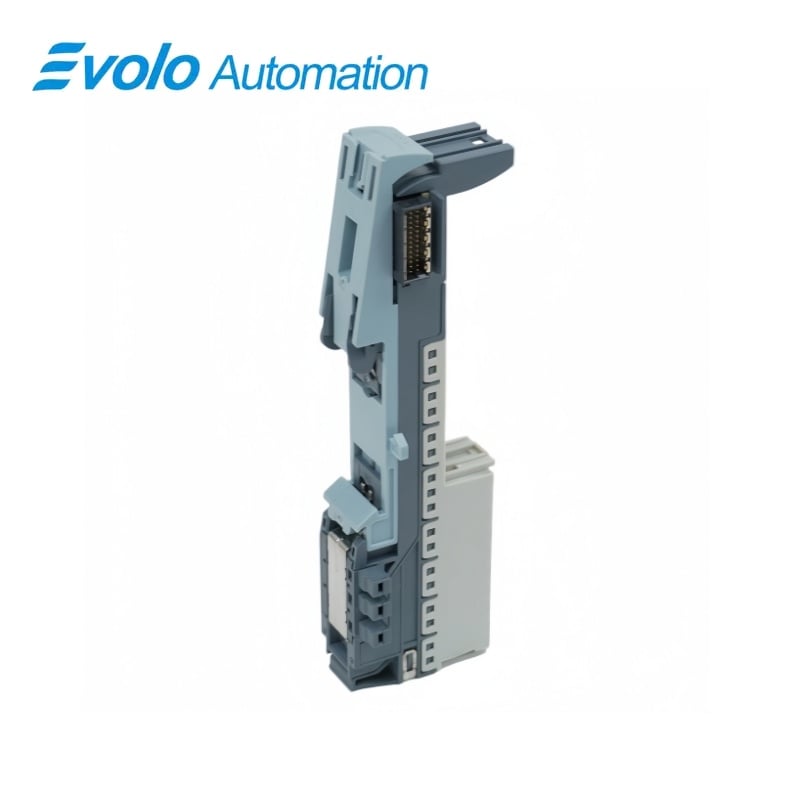

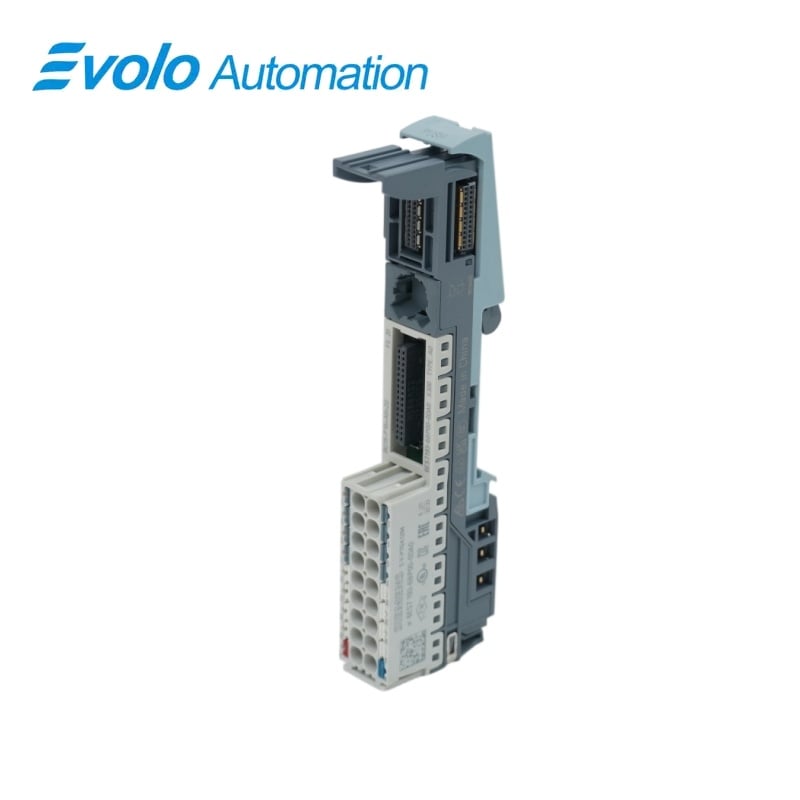

6ES7193-6BP00-0DA0 SIMATIC ET 200SP BU15-P16+A0+2D BaseUnit

Isang maliwanag na kulay na A0 BaseUnit na may 16 na push-in process terminals, dalawang supply-bus connections, at isang integrated filter para sa hiwalay na pinapagana na ET 200SP load group.

Sa Isang Sulyap

Tatak	Siemens
Modelo	6ES7193-6BP00-0DA0
Uri ng Produkto	A0 BaseUnit
Koreng paggawa	Nagsisimula ng bagong station load group
Aplikasyon	Mga compatible na ET 200SP I/O module

Hiwalay na suplay ng grupo ng karga

Ang maliwanag na kulay na base ay bukas sa isang bagong potensyal na grupo.

Direktang pagkakabit ng proseso

Sampung apat na push-in na terminal ng proseso ang nag-uugnay sa modyul ng I/O.

Walang karagdagang hanay

Ang kompaktong bersyon na ito ay walang AUX o karagdagang terminal.

Buod ng Produkto

6ES7193-6BP00-0DA0 Bumubuo ng isang bagong grupo ng karga ng ET 200SP gamit ang kaayusan ng terminal na BU15-P16+A0+2D.

Ang naka-integradong filter nito, hiwalay na suplay ng potensyal na grupo, at opsyonal na koneksyon ng shield ay sumusuporta sa kompaktong posisyon ng wiring na 15 mm nang walang karagdagang hanay ng auxiliary terminal.

Pokus sa pag-order: Gamitin ang maliwanag na kulay na kaayusan ng bagong grupo kung kailangan ang bago at sariwang suplay, at isaalang-alang ang kawalan ng AUX at karagdagang terminal.

Mga Pangunahing Function

Hiwalayin ang susunod na potensyal na grupo

Ang BaseUnit ay nagsisimula ng isang bagong grupo sa halip na kumokonekta sa suplay mula sa grupo sa kaliwa nito.

Konektahin ang mga signal ng I/O at suplay

Ang labing-anim na terminal ng proseso at dalawang koneksyon ng suplay na P1/P2 ang nagbibigay ng mga punto ng wiring ng module.

Isama ang pag-filter ng suplay

Kasali ang isang na-integradong filter, at maaaring idagdag bilang opsyon ang koneksyon ng shield na na-integradong sistema.

Opisyal na Mga Tukoy

Nakatakdang boltahe ng suplay	24 V DC
Paghahanay ng Terminal ng Proseso	Labing-anim na terminal na push-in; walang AUX o dagdag na terminal
Mga Koneksyon ng Supply-Bus	Dalawang terminal na konektado sa P1 at P2
Pinakamataas na Kasalukuyang P1/P2 Bus	10 A
Pinakamataas na Kasalukuyang Proseso-Terminal	2 A
Proteksyon sa Supply Line	24 V DC, 10 A na miniature circuit breaker na may B o C na katangian
Uri ng Pampinsala–Boltaheng Pagsusulit	707 V DC
Seksyon ng Conductor	0.14–2.5 mm² (AWG 26–14)
Temperatura ng operasyon sa pahalang	−30 hanggang +60 °C
Temperatura ng operasyon sa patayo	−30 hanggang +50 °C
Pinakamataas na taas para sa instalasyon	5,000 m; may mga limitasyon sa taas na higit sa 2,000 m
Pinakamababang Punto ng Rosas	−60 °C, para sa mga aplikasyon sa dry-room
Mga Kulay na Label sa Process Terminal	CC00–CC09
Kabuuang sukat	15 × 117 × 35 mm (L × T × L)
Humigit-kumulang na timbang	40 g

Opisyal na sanggunian: Siemens A0 BaseUnit Data Sheet

Mga Madalas Itanong

Dapat ko bang gamitin ang 6ES7193-6BP00-0DA0 upang ipagpatuloy ang load group sa kaliwa?

Ang BaseUnit na ito na may maliwanag na kulay ay nagsisimula ng isang bagong potential group imbes na ipagpatuloy ang grupo sa kanyang kaliwa.

Maaari ko bang ikonekta ang karagdagang AUX wires sa 6ES7193-6BP00-0DA0?

Ang base ay walang AUX terminals o add-on terminals.

Paano ko mapoprotektahan ang supply lines na nagpapakain sa 6ES7193-6BP00-0DA0?

Gamitin ang 24 V DC, 10 A miniature circuit breaker na may B o C tripping characteristic.

Ano ang pagkakaiba sa pagitan ng bus at process limits sa 6ES7193-6BP00-0DA0?

Ang mga P1/P2 buses ay kaya ng hanggang 10 A, samantalang bawat process terminal ay limitado sa 2 A.

Maaari bang idagdag ang shield connection sa 6ES7193-6BP00-0DA0?

May opsyonal na system-integrated shield connection.

Aling conductor range ang tumutugma sa push-in terminals ng 6ES7193-6BP00-0DA0?

Ang mga terminal ay tumatanggap ng 0.14–2.5 mm² na conductors, na katumbas ng AWG 26–14.

Anong temperature limit ang nagbabago kapag inilalagay ang 6ES7193-6BP00-0DA0 nang patayo?

Ang operating range ay −30 hanggang +50 °C kapag patayo, kumpara sa −30 hanggang +60 °C kapag pahiga.

Kakatayan at Mga Paalala sa Pag-order

Bago mag-order ng 6ES7193-6BP00-0DA0: Piliin ang bagong base na grupo na A0 na may kailangang 16 na koneksyon sa proseso, at bigyan ng hiwalay na proteksyon sa suplay ang bagong grupo.

Talaan ng Pagkakatutong para sa 6ES7193-6BP00-0DA0

• Gamitin ang isang ET 200SP I/O module na awtorisado para sa BU type A0.
• Piliin ang madilim-na-kulay na pagkakaayos ng bagong grupo sa konpigurasyon ng estasyon.
• Bigyan ng hiwalay na 24 V DC na suplay at proteksyon sa suplay na may B- o C-characteristic.
• Panatilihin ang pagkakaiba sa mga limitasyon ng bus na 10 A at proseso-terminal na 2 A.
• Idagdag lamang ang opsyonal na koneksyon sa shield kung kinakailangan ito ng instalasyon.
• I-aplay ang mga restriksyon sa temperatura at altitud para sa aktwal na lokasyon ng pag-mount.
