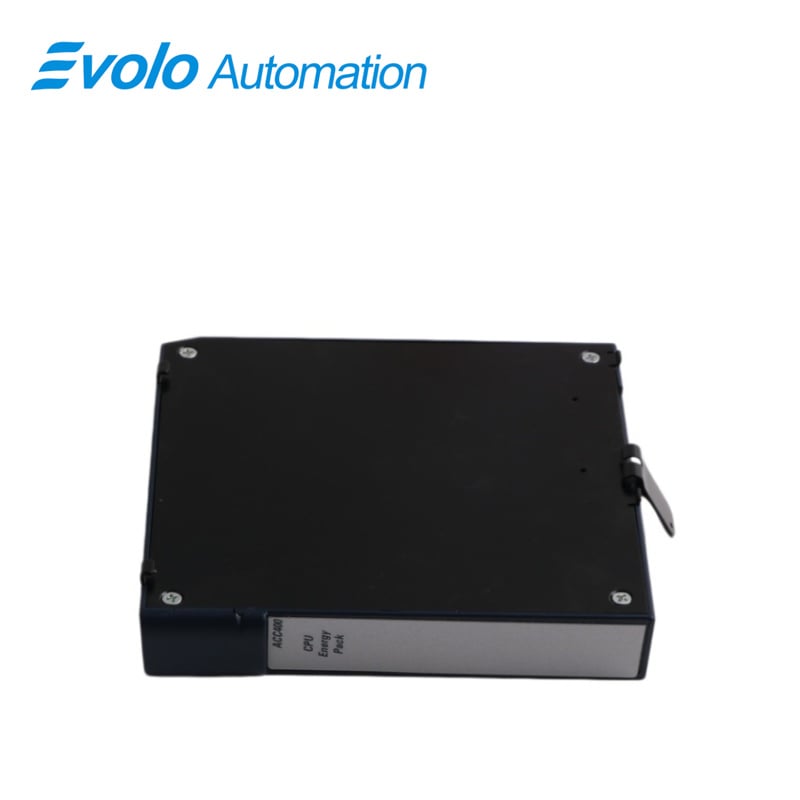

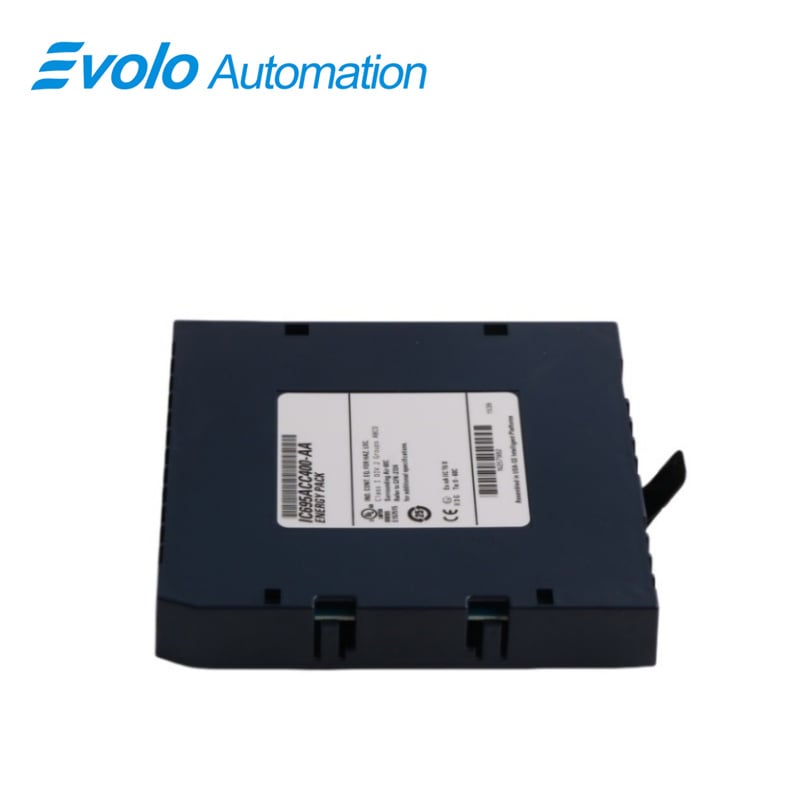

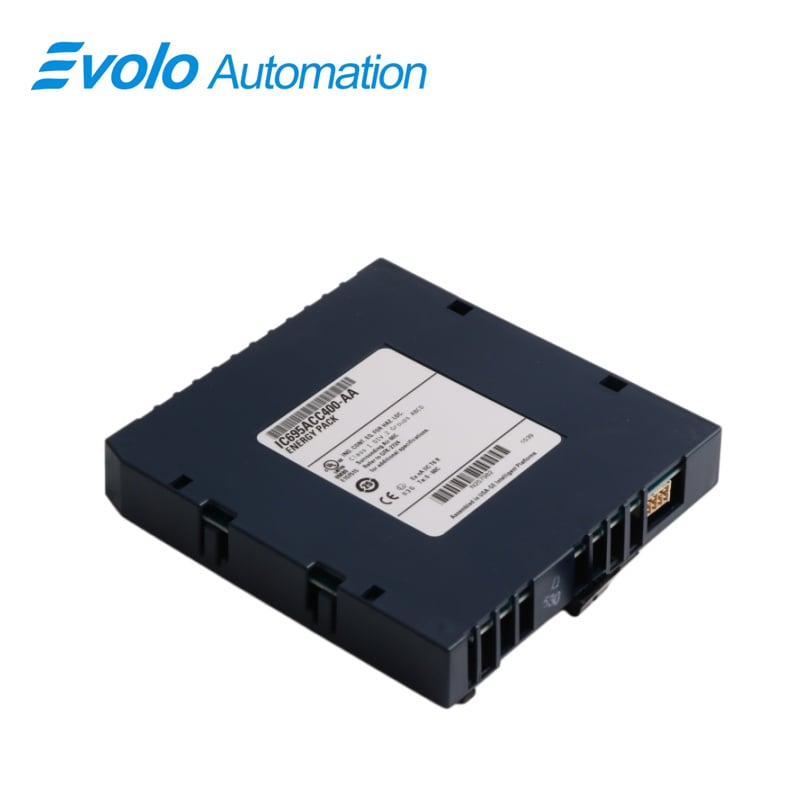

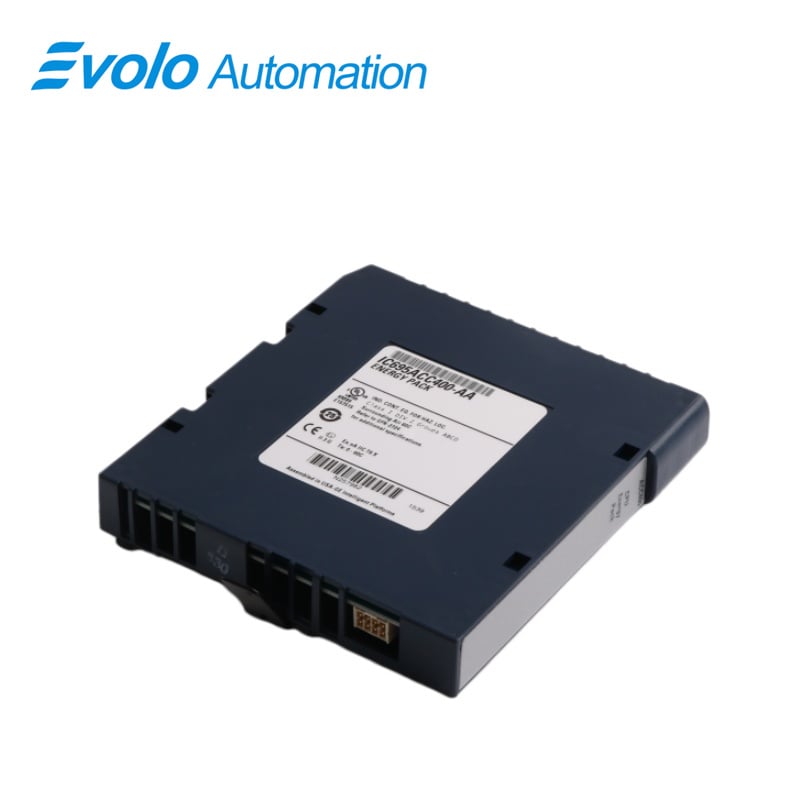

IC695ACC400 Energy Pack

Pangkalahatang Paglalarawan

Pinagmulan:	USA
Pangalan ng Brand:	Mga
Numero ng Modelo:	IC695ACC400
Mga Detalye ng Pakete:	Orihinal na bagong nakaselyad sa pabrika
Oras ng Pagpapadala:	5-7 araw
Mga Tuntunin sa Pagbabayad:	T/T
Kakayahang Mag-supply:	Nasa imbentaryo

Mga teknikal na tukoy

Paglalarawan

Ang PACSystems* RX3i IC695ACC400 Energy Pack ay idinisenyo para gamitin kasama ang isa sa mga sumusunod na RX3i CPU: CPE302, CPE305 o CPE310. Hindi ito compatible sa anumang iba pang CPU. Sa kaso ng pagkawala ng kapangyarihan ng sistema, pinapanatili ng Energy Pack ang kapangyarihan nang sapat na tagal upang maitala ng CPU ang nilalaman ng kanyang user memory sa non-volatile storage (flash) memory. Ipinapaskil ang Energy Pack sa kaliwang gilid ng isang RX3i module at kinokonekta sa CPU gamit ang kable na IC695CBL001. Habang naka-on ang sistema, binabayaran ng Energy Pack mula sa 24 Vdc rail ng RX3i sa pamamagitan ng kable na IC695CBL001 na nag-uugnay sa CPU at sa Energy Pack. Sumusunod ang Energy Pack sa EU RoHS Directive 2011/65/EU gamit ang mga sumusunod na exemption na nakatala sa Annex: 7(a), 7(c)-I at III.

Mga Aplikasyon

Mga Planta ng Hangin: Ang mga control cabinet sa mga tornong wind turbine ay may limitadong espasyo at napakataas na gastos sa pagpapanatili. Ang paggamit ng ACC400 ay nag-aalis ng abala sa paulit-ulit na pag-akyat sa tore upang palitan ang mga baterya.

Mga Planta ng Langis at Gas (Mga Estasyon na Walang Tsuper): Sa mga panlabas na estasyon para sa pagsubaybay sa pipeline, tiyak na hindi mawawala ang mahahalagang datos ng operasyon at mga rekord ng kawalan ng kagalingan habang may kawalan ng kuryente.

Mga Planta ng Patuloy na Produksyon (hal. mga planta ng semiconductor at kemikal): Ito ay nagpipigil sa pagkawala ng programa dahil sa pagbaba ng baterya habang may kawalan ng kuryente, na nagsisiguro ng mabilis na pag-restart at pagpapatuloy ng produksyon.

Instalasyon

Ang Energy Pack ay nakakabit sa kaliwang gilid ng isang RX3i module. Upang huwag okupahan ang isang backplane slot, dapat ito ay nakakabit sa module (karaniwang power supply) sa slot 0 ng rack. Ito ay konektado sa CPU gamit ang kable na IC695CBL001. Tandaan na kapag nakakabit sa isang module sa slot 0, ang Energy Pack ay lalabas nang humigit-kumulang 13 mm (0.5") sa kaliwang gilid ng backplane.

Para i-install ang Energy Pack:

1. I-engage ang mga hook sa itaas na bahagi ng frame ng Energy Pack module gaya ng ipinapakita sa Larawan 3.

2. I-rotate ang ibabang bahagi ng Energy Pack papasok sa posisyon nito at i-engage ang mga hook sa ilalim. Ang latch ay sasnap sa lugar nito.

3. I-connect ang kable na IC695CBL001 mula sa konektor sa ilalim ng Energy Pack (Figure 2) papunta sa katumbas na konektor sa ilalim ng CPU.

Operasyon

Paalala: Kapag pinapagana ang Energy Pack para sa unang beses, o kapag nasa isang sistema na hindi na pinapagana nang sapat na tagal upang lubos na ma-discharge ang Energy Pack, maaaring kailanganin ito ng ilang segundo upang ma-charge hanggang sa kanyang antas ng operasyon. Sa panahong ito, i-rereport ng Energy Pack ang estado ng 'Charging' sa CPU.

Ang Energy Pack ay nagbibigay ng sumusunod na impormasyon tungkol sa kanyang estado sa CPU, na ginagamit ng CPU upang lumikha ng mga indikasyon sa LED at mga mensahe ng error. Para sa mga detalye tungkol sa mga indikasyong ito at mga error, mangyaring tingnan ang dokumentasyon ng gumagamit para sa CPU.

1 Charging Ang Energy Pack ay naka-charge; hindi pa ito nakakabili ng kaukulang antas ng minimum operating voltage.

2 Fault May umiiral na hardware fault sa Energy Pack.

3 Low capacitance Ang Energy Pack ay malapit nang matapos ang kanyang buhay na operasyonal at dapat palitan.

4 Na-charge: Ang Energy Pack ay na-charge sa itaas ng minimum operating voltage nito at handa nang suportahan ang operasyon ng CPU.

Madalas Itanong

Tanong: Ano ang IC695ACC400?
Sagot: Ito ay isang RX3i Energy Pack na ginawa ng GE.

Tanong: Paano gumagana ang IC695ACC400 Energy Pack?
Sagot: Sa kaso ng pagkawala ng kuryente, ang Energy Pack ay nagbibigay ng pansamantalang kuryente sa RX3i CPU upang payagan itong isulat ang mahahalagang data ng user sa non-volatile memory. Ito ay nagpipigil sa pagkawala ng data kapag ang sistema ay biglang nababasa.

Tanong: Paano i-install ang IC695ACC400 Energy Pack?
Sagot: Ang Energy Pack ay nakakabit sa kaliwang gilid ng RX3i module. Dapat itong mai-install sa slot O ng rack (karaniwang lokasyon ng power supply). Ang Energy Pack ay konektado sa CPU gamit ang kable. Ang proseso ng pag-install ay kasama ang pag-sekure ng Energy Pack sa lugar nito gamit ang mga mounting hook nito at ang pagkonekta ng kable sa pagitan ng Energy Pack at ng CPU.

Tanong: Paano ko ikokonekta ang IC695ACC400 Energy Pack sa sistema?
A: Ang kable ay nag-uugnay sa Energy Pack sa RX3i CPU. Ang isang dulo ng kable ay isinusok sa ibabang konektor ng Energy Pack, at ang kabilang dulo nito ay nakakakonekta sa katumbas na konektor sa CPU.

Q: Anong kable ang ginagamit para ikonekta ang IC695ACC400 sa CPU?
A: Ang katugmang kable ay ang IC695CBL001.
