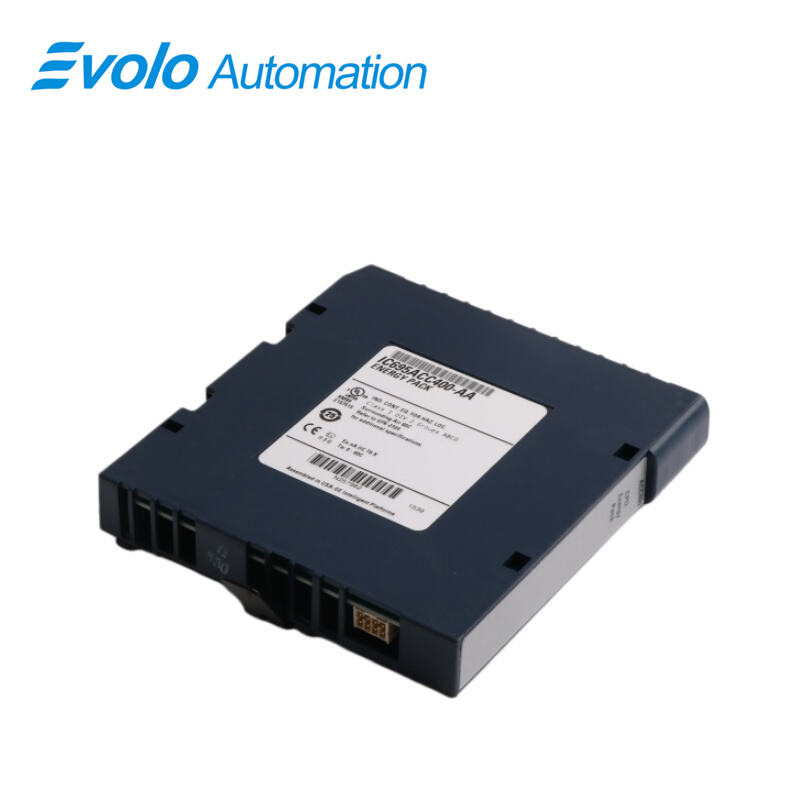

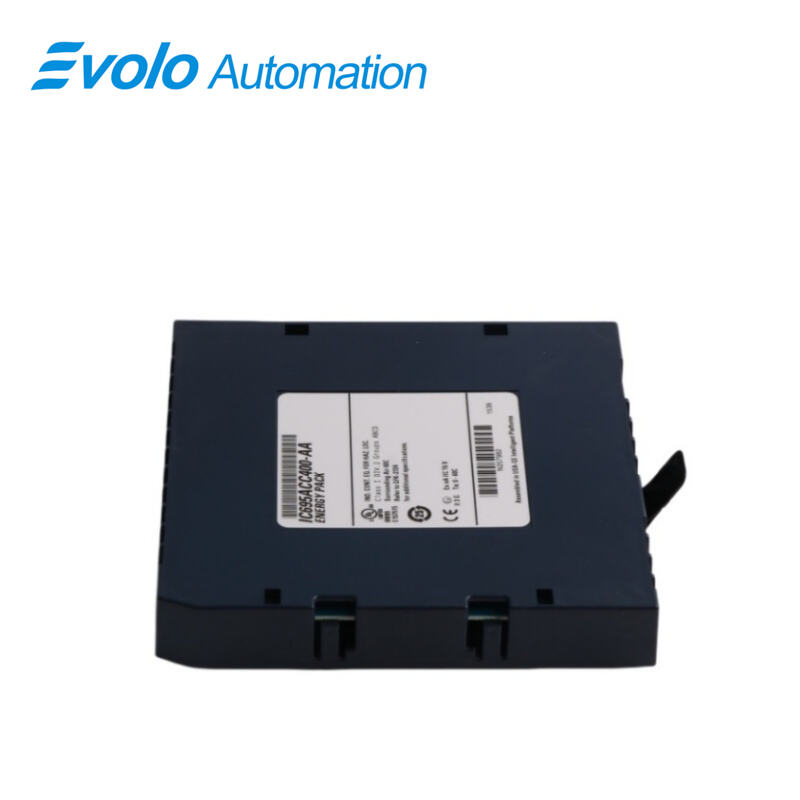

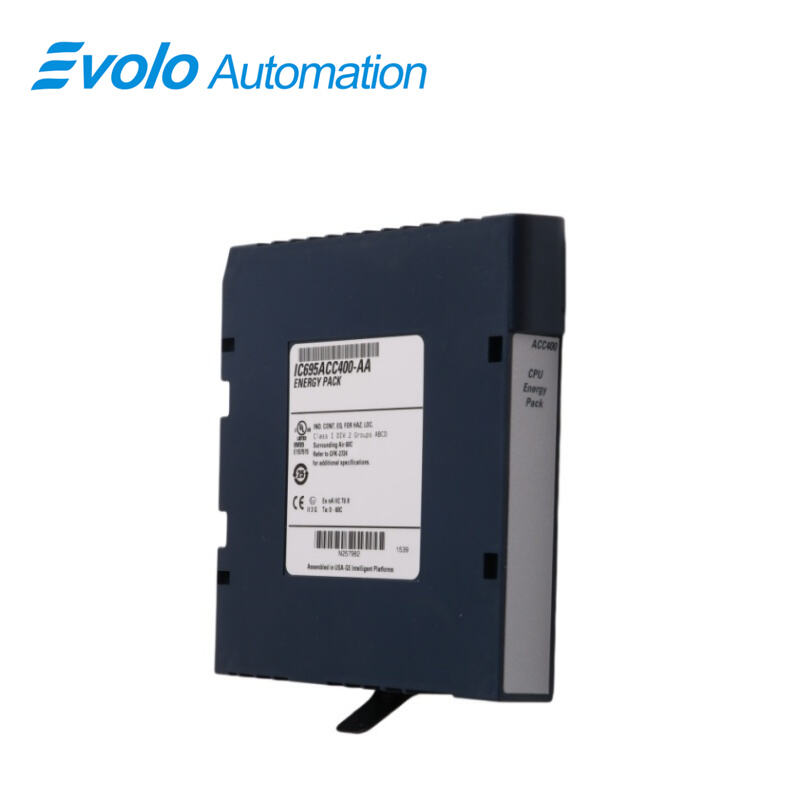

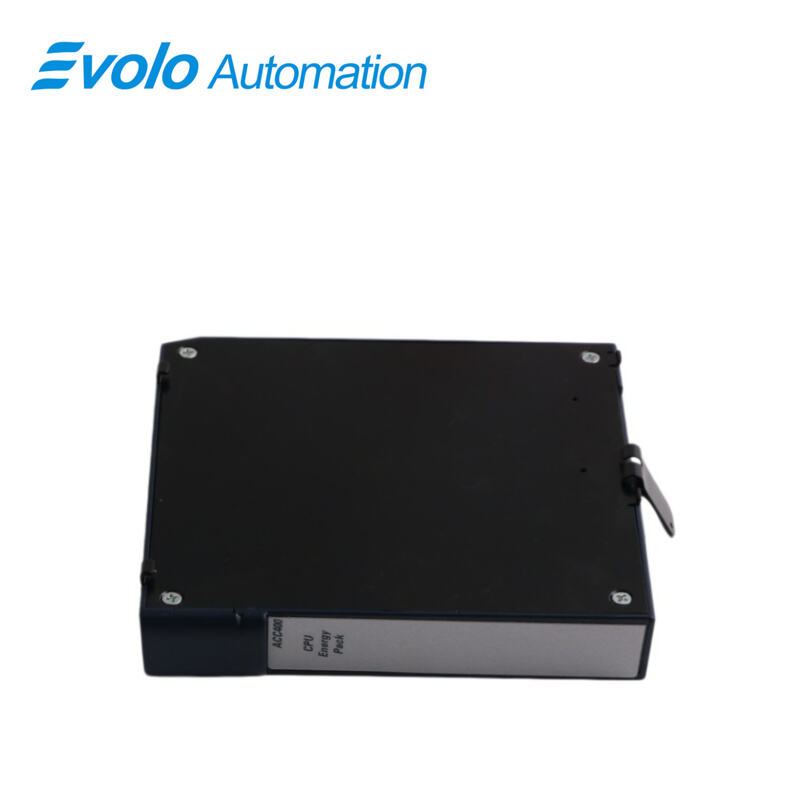

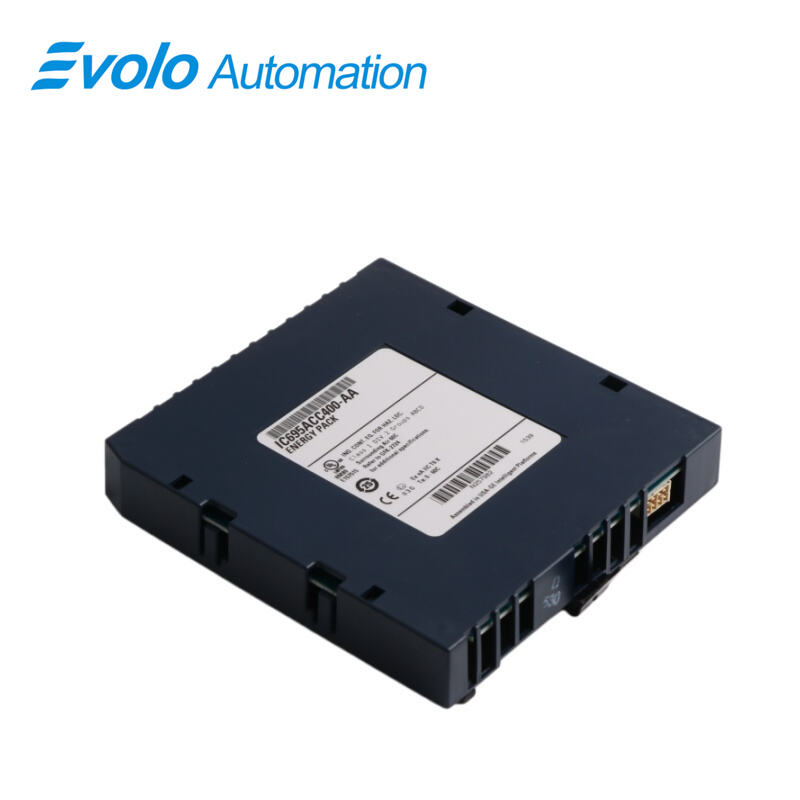

IC695ACC400 Energiepakkie

Oorsig

Oorsprongplek:	VSA
Handelsnaam:	Ge
Modelnommer:	IC695ACC400
Verpakking besonderhede:	Oorspronklik nuut, fabrieksverseël
Leveringstyd:	5-7 dae
Betalingsterms:	T/T
Verskaf Vermoë:	In voorraad

Spesifikasies

Beskrywing

Die PACSystems* RX3i IC695ACC400-energiepak is bedoel vir gebruik met een van die volgende RX3i-sentrale verwerkers (CPUs): CPE302, CPE305 of CPE310. Dit is nie saamwerkbaar met enige ander CPU’s nie. In die geval van ‘n verlies van stelselkrag sal die energiepak krag verskaf vir genoeg tyd sodat die CPU sy gebruikersgeheue-inhoud na nie-volatiel- (vlas) geheue kan skryf. Die energiepak word aan die linkerkant van ‘n RX3i-module gemonteer en word aan die CPU gekoppel met behulp van die kabel IC695CBL001. Terwyl die stelsel aan die brand is, laai die energiepak vanaf die RX3i 24 Vdc-rail via die IC695CBL001-kabel wat die CPU aan die energiepak verbind. Die energiepak voldoen aan die EU se RoHS- riglyn 2011/65/EU met behulp van die volgende uitsonderings wat in die bylae geïdentifiseer word: 7(a), 7(c)-I en III.

Toepassings

Windkragaanlegte: Beheerkasies op windturbientoringe het beperkte spasie en baie hoë onderhoudskoste. Deur die ACC400 te gebruik, word die ongerief vermy om periodiek die toring te beklim om batterye te vervang.

Olie- en gasaanlegte (onbemannde stasies): By afgeleë pyplynmoniteringsstasies verseker dit dat kritieke bedryfsdata en foutrekorde nie tydens kragonderbrekings verlore gaan nie.

Aanhouende vervaardigingsaanlegte (bv. halfgeleier- en chemiese aanlegte): Dit voorkom programverlies as gevolg van batteryontlading tydens kragonderbrekings, wat vinnige herbegin en hervatting van produksie verseker.

Installasie

Die Energiepak is aan die linkerkant van 'n RX3i-module gemonteer. Om nie 'n agterpaneelgleuf in te neem nie, moet dit op die module (gewoonlik 'n kragvoorsiening) in gleuf 0 van die rak gemonteer word. Dit is aan die CPU verbind met kabel IC695CBL001. Let daarop dat die Energiepak, wanneer dit op 'n module in gleuf 0 gemonteer word, ongeveer 13 mm (0,5 duim) buite die linkerkant van die agterpaneel uitsteek.

Om die Energiepak te installeer:

1. Skakel die boonste monteerhake op die raam van die Energiepak-module soos in Figuur 3 getoon in.

2. Draai die onderkant van die Energiepak op sy plek in en skakel die onderste hake in. Die sluitstuk sal met 'n klik vasgeskakel word.

3. Verbind die IC695CBL001-kabel vanaf die aanSluiting onderaan die Energiepak (Figuur 2) na die ooreenstemmende aanSluiting onderaan die CPU.

Bediening

Let op: Wanneer die Energiepak vir die eerste keer aangeskakel word, of in ’n stelsel wat lank genoeg afgeskakel was om die Energiepak heeltemal te ontlaai, kan dit ’n paar sekondes neem voordat dit tot sy bedryfsvlak gelaai is. Die Energiepak sal tydens hierdie tyd ’n Laai-toestand aan die CPU rapporteer.

Die Energiepak verskaf die volgende statusinligting aan die CPU, wat die CPU gebruik om LED-aanwysings en foutboodskappe te genereer. Vir besonderhede oor hierdie aanwysings en foute, raadpleeg asseblief die CPU-gebruikersdokumentasie.

1 Laai Die Energiepak word gelaai; nog nie bo die minimum bedryfspanning gelaai nie.

2 Fout ’n Hardewarefout bestaan in die Energiepak.

3 Lae kapasitansie Die Energiepak is naby die einde van sy leeftyd en moet vervang word.

4 Gelaai: Die Energiepak is gelaai bo sy minimum bedryfspanning en is gereed om die CPU-bedryf te ondersteun.

VEE

V: Wat is die IC695ACC400?
A: Dit is ’n RX3i-energiepak wat deur GE ontwikkel is.

V: Hoe werk die IC695ACC400-energiepak?
A: In die geval van ’n kragonderbreking verskaf die energiepak tydelike krag aan die RX3i-CPU, wat dit in staat stel om noodsaaklike gebruikersdata na nie-volatiele geheue te skryf. Dit voorkom dat data verlore gaan wanneer die stelsel onverwags afskakel.

V: Hoe word die IC695ACC400-energiepak geïnstalleer?
A: Die energiepak word aan die linkerkant van die RX3i-module gemonteer. Dit moet in gleuf O van die rak geïnstalleer word (gewoonlik waar die kragvoorsiening geleë is). Die energiepak word met ’n kabel aan die CPU gekoppel. Die installasieproses behels dat die energiepak met sy monteerhake vasgemaak word en dat die kabel tussen die energiepak en die CPU aangesluit word.

V: Hoe koppel ek die IC695ACC400-energiepak aan die stelsel?
A: Die kabel verbind die Energiepakkie met die RX3i CPU. Een punt van die kabel word in die onderste aansluiting van die Energiepakkie gesteek, en die ander punt word aan die ooreenstemmende aansluiting op die CPU gekoppel.

V: Wat is die kabel wat gebruik word om die IC695ACC400 aan die CPU te verbind?
A: Die toepaslike kabel is die IC695CBL001-kabel.
