IC693CPU364 na Solong Slot na CPU Module, Mga Tagagawa, Tagapag-suplay, at Pabrika ng IC693CPU364 na Solong Slot na CPU Module sa Tsina

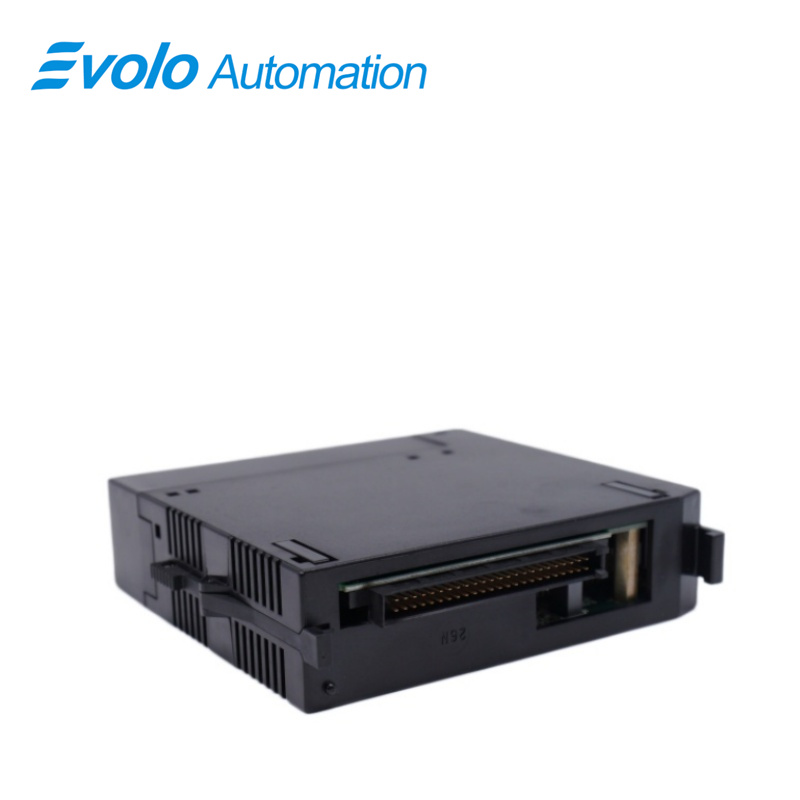

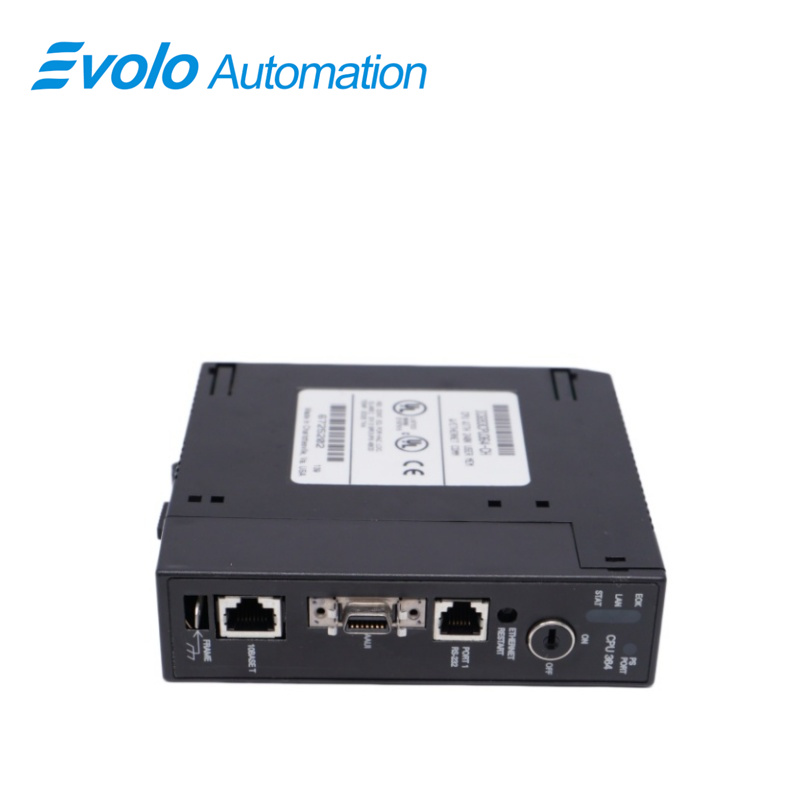

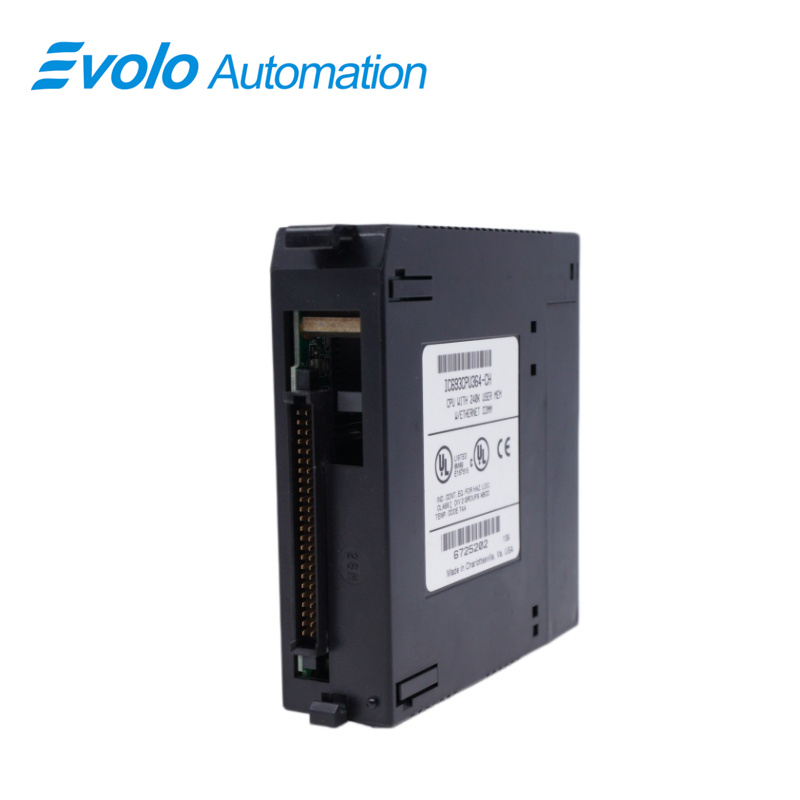

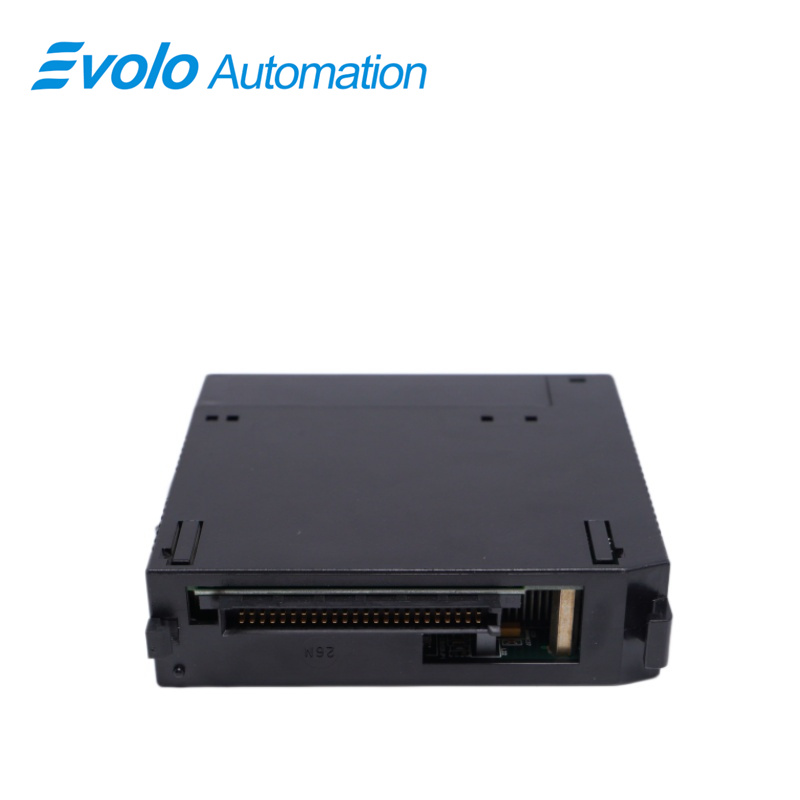

Pangkalahatang Paglalarawan

Pinagmulan:	USA
Pangalan ng Brand:	Mga
Numero ng Modelo:	IC693CPU364
Mga Detalye ng Pakete:	Orihinal na bagong nakaselyad sa pabrika
Oras ng Pagpapadala:	5-7 araw
Mga Tuntunin sa Pagbabayad:	T/T
Kakayahang Mag-supply:	Nasa imbentaryo

Mga teknikal na tukoy

Parameter	Halaga
Pangalan ng Modulo	IC693CPU364 na Solong Slot na CPU Module
Uri ng module	Solong slot na CPU module na may naka-embed na Ethernet interface
Mga sukat	3.5 x 13 x 13.7 cm
Timbang	0.34 kg
Serye	Series 90-30
Kabuuang Baseplate kada Sistema	8 (baseplate ng CPU + 7 expansion at/o remote)
Kailangang Load mula sa Power Supply	1.1 A mula sa +5 VDC na suplay
Bilis ng Prosesor	25 MHz
Uri ng prosesor	80386EX
Fuse ng Ethernet	2.69 x 2.69 x 6.1 mm, 125 V, 1 A, mabagal ang pag-act
Operating Temperature	0–60 °C (32–140 °F) na kapaligiran
Karakteristikong Bilis ng Pag-scan	0.22 ms bawat 1K na lohika (Boolean contacts)
Memory ng Gumagamit (Kabuuan)	240 KBytes (245,760 Bytes)
Mga Punto ng Discrete Input (%I)	2,048
Mga Punto ng Discrete na Output (%Q)	2,048
Discrete na Global na Memory (%G)	1,280 bits
Mga Internal na Coil (%M)	4,096 bits
Mga Coil ng Output (Panandalian) (%T)	256 bits
Mga Reference sa Status ng Sistema (%S)	128 bits (%S, %SA, %SB, %SC – 32 bits bawat isa)
Register Memory (%R)	Nakakonpigurang sa mga increment na 128-word, 128–16,384 words (DOS) / 128–32,640 words (Windows / VersaPro 1.0+)
Mga Analog na Input (%AI)	Nakakonfigurasi sa mga increment na 128 na salita, 128–8,192 na salita (DOS) / 128–32,640 na salita (Windows / VersaPro 1.0+)
Mga Analog na Output (%AQ)	Nakakonfigurasi sa mga increment na 128 na salita, 128–8,192 na salita (DOS) / 128–32,640 na salita (Windows / VersaPro 1.0+)
Mga System Register (%SR)	28 na salita (para lamang sa sanggunian)
Mga Timer/Counter	higit sa 2,000 (nakasalalay sa magagamit na user memory)
Mga Shift Register	Oo
Mga Built-in na Serial Port	1 (gumagamit ng konektor sa PLC Power Supply, sumusuporta sa SNP/SNPX, kailangan ng mga opsyonal na module para sa RTU at CCM)
Komunikasyon sa Ethernet (Panloob)	AAUI o 10Base-T (Ang AAUI ay nangangailangan ng panlabas na transceiver)
Komunikasyon sa Ethernet (Karagdagang Interface)	Sumusuporta sa mga opsyonal na module ng Ethernet
LAN	Kailangan ng mga opsyonal na module para sa Genius, Profibus, FIP

Paglalarawan

Ang IC693CPU364 ay isang module ng Controller mula sa pamilya ng produkto na Series 90-30. Ang controller na ito ay ginawa ng GE Fanuc Automation at mayroong Isang (1) interface ng Ethernet, 240 KB na user memory, processor na 80386EX na may bilis na 25 MHz at karaniwang scan rate na 0.22 ms bawat 1K ng logic para sa Boolean contacts.

Ang controller na ito ay sumusuporta sa hanggang 2,048 na Discrete input, 2,048 na Discrete output, hanggang 1,280 bits ng panloob na discrete na global memory, 4,096 na panloob na coil, 256 bits ng pansamantalang output coil, Configurable Analog Input sa mga increment na 128-word mula sa 128 hanggang 16,384 na salita gamit ang Logicmaster software at mula sa 128 hanggang 32,640 na salita gamit ang Control version 2.2, at Analog output na configurable sa mga increment na 128-word mula sa 128 hanggang 16,384 na salita gamit ang Logicmaster programming software at mula sa 128 hanggang 32,640 na salita kapag ginagamit ang Control version 2.2.

Ang IC693CPU364 ay karaniwang tinatawag na CPU 364. Ito ay isang controller module na may sukat na isang slot lamang, na may processor na tipo ng 80386EX at bilis ng processor na 25 MHz, na may scan rate na 0.22 ms bawat 1K ng logic para sa Boolean contacts (karaniwan). Mayroon itong nakaimbak na user memory na 240 KB na maaaring i-configure batay sa mga nakatakda na %R, %AI, at %AQ na variables at registers. Mayroon itong Isang (1) Ethernet communication port para sa programming at komunikasyon. Maaari ring ikomunikasa ang controller na ito sa pamamagitan ng built-in na RS485 communication port na naka-install sa power supply na matatagpuan sa pinakakaliwang slot ng baseplate. Ang controller na ito ay sumusuporta sa hanggang Walo (8) na baseplate, kung saan ang Isa (1) ay ang CPU baseplate at ang Pitong (7) ay ang remote I/O baseplates.

Mga Aplikasyon

Mga halaman ng paglilinis ng tubig at proteksyon sa kapaligiran: Gumagamit ng mga Ethernet port upang i-upload ang data mula sa maraming pumping station patungo sa sentral na SCADA monitoring system.

Pagsasaproseso ng pagkain at inumin: Ginagamit para sa lohikal na kontrol ng mga linya ng pagpupuno at mga makina ng pagpapakete, habang kumakomunikasyon din nang mataas na bilis sa mga HMI (Human-Machine Interfaces) sa pamamagitan ng Ethernet.

Awtomatikong paggawa: Naglilingkod bilang isang hiwalay na yunit na tagapangasiwa sa mga workshop ng bahagi ng sasakyan at pagsasaproseso ng plastik, na nagpapahintulot sa network na pangangasiwa sa buong pabrika.

Pantawid ng kuryente: Kumuha ng datos tungkol sa estado ng kagamitan sa mga auxiliary system ng substation, na sumusuporta sa mataas na bilis na EGD (Ethernet Global Data) na pagpapalitan.

Mga Katangian ng CPU

• Software Floating-Point. Ang CPU364 ay sumusuporta sa lahat ng floating-point function blocks na kasalukuyang

sinusuportahan ng CPU352. Ito ay ipinatutupad sa firmware gamit ang floating point emulation sa CPU364.

Ang mga ito ay mga Floating-Point math function blocks na inilalarawan sa IC693 PLC Reference Manual.

• Ang kabuuang user memory ay 240K na bytes. Ang mga sanggunian sa %R, %AI, at %AQ ay maaaring i-configure hanggang 16K ng %R, 8K ng %AI

at 8K ng %AQ memory gamit ang MS-DOS PLC programming software, bersyon 9.02 o mas bago. Ang tatlong ito

ang mga sanggunian ay maaaring i-configure hanggang sa 32K sa susunod na bersyon (2.2) ng Windows PLC programming software.

Ang mga instruksyon sa pag-configure para sa tampok na ito ay inilalarawan sa MS-DOS IC693 Programming Software User’s

Manual, at isasama rin ito sa on-line help sa susunod na bersyon ng Windows PLC Programming Software,

bersyon 2.2.

• Isang bagong function block, ang Sequential Event Recorder, ay magagamit sa module na ito. Maaaring gamitin ang function block na ito upang irekord ang hanggang 1024 na sample ng 32 hiwalay na discrete (bit) na sanggunian. Ang function block na ito ay inilalarawan sa IC693 PLC Reference Manual.

Mga Pananaw at Buksan na Problema

1 Trace LZ

Habang aktibo ang lokal na Station Manager na ‘TRACE LZ’ troubleshooting command sa isang Ethernet Interface, huwag bigyan ng Station Manager na ‘REM <node> TEST’ commands mula sa isang remote Interface. Ang gawin nito ay maaaring magdulot ng hindi normal na pag-uugali, kabilang ang pagkakalock ng module at pagkawala ng module sa PLC fault table.

2 Mode ng Pagsasa-Update ng Ethernet Firmware

Kapag ang firmware ng Ethernet (daughterboard) ay nasa mode ng pag-update, walang error ang naa-log sa PLC upang ipahiwatig ito. Ang mode ng pag-update ng firmware ay ipinapakita ng pagkikislap ng mga LED na EOK, LAN, at STAT. Ang mga LED ay kumikislap nang sabay-sabay.

3 Maramihang Mga Pangyayari sa Log

Ang Interface ng Ethernet ay minsan ay nagpapagenera ng maramihang mga pangyayari sa exception log at mga entry sa PLC Fault Table kapag isang error condition lamang ang nangyayari. Sa mga paulit-ulit na kondisyon ng error, ang exception log at/o ang PLC Fault Table ay maaaring punuin nang lubusan ng paulit-ulit na mga mensahe ng error.
