IC693CPU364 Enkelgleuf-CPU-module, China IC693CPU364 Enkelgleuf-CPU-modulevervaardigers, -verskaffers, -fabriek

Oorsig

Oorsprongplek:	VSA
Handelsnaam:	Ge
Modelnommer:	IC693CPU364
Verpakking besonderhede:	Oorspronklik nuut, fabrieksverseël
Leveringstyd:	5-7 dae
Betalingsterms:	T/T
Verskaf Vermoë:	In voorraad

Spesifikasies

Parameter	Waarde
Module Naam	IC693CPU364 Enkelgleuf-CPU-module
Modultipe	Enkelgleuf-CPU-module met ingebedde Ethernet-koppelvlak
Afmetings	3,5 x 13 x 13,7 cm
Gewig	0.34 kg
REEKS	Series 90-30
Totale basisplate per stelsel	8 (CPU-basisplaat + 7 uitbreidings- en/of afstandsbasisplate)
Laai vereis vanaf kragvoorsiening	1.1 A vanaf +5 VDC-voorsiening
Prossor Snelheid	25 MHz
Prosesseurtipe	80386EX
Ethernet-sekerheid	2,69 x 2,69 x 6,1 mm, 125 V, 1 A, stadigwerkend
Bedryfstemperatuur	0–60 °C (32–140 °F) omgewings temperatuur
Tipiese skandeerfrekwensie	0,22 ms per 1K logika (Boolese kontakte)
Gebruikersgeheue (totaal)	240 KBytes (245 760 Bytes)
Diskrete insetpunte (%I)	2,048
Diskrete uitsetpunte (%Q)	2,048
Diskrete globale geheue (%G)	1 280 bis
Interne rolle (%M)	4 096 bis
Uitset (Tydelike) Kleppe (%T)	256 bis
Stelselstatusverwysings (%S)	128 bis (%S, %SA, %SB, %SC – elk 32 bis)
Registergeheue (%R)	Konfigureerbaar in inkremente van 128 woorde, 128–16 384 woorde (DOS) / 128–32 640 woorde (Windows / VersaPro 1.0+)
Analogie-insette (%AI)	Konfigureerbaar in inkremente van 128 woorde, 128–8 192 woorde (DOS) / 128–32 640 woorde (Windows / VersaPro 1.0+)
Analogie-uitsette (%AQ)	Konfigureerbaar in inkremente van 128 woorde, 128–8 192 woorde (DOS) / 128–32 640 woorde (Windows / VersaPro 1.0+)
Stelselregisters (%SR)	28 woorde (slegs vir verwysing)
Tydhouders/Tellers	>2 000 (hang af van beskikbare gebruikersgeheue)
Skuifregisters	Ja
Ingeboude reekspoorte	1 (gebruik koppelstuk op PLC-voeding, ondersteun SNP/SNPX, vereis opsie-module vir RTU en CCM)
Kommunikasie-Ethernet (Interne)	AAUI of 10Base-T (AAUI vereis eksterne transceiver)
Kommunikasie-Ethernet (Addisioneel)	Ondersteun Ethernet-opsiemodule
LAN	Vereis opsie-module vir Genius, Profibus, FIP

Beskrywing

Die IC693CPU364 is 'n beheerdermodule uit die Series 90-30-produkreeks. Hierdie beheerder word vervaardig deur GE Fanuc-automatisering en beskik oor een (1) Ethernet-koppelvlak, 240 KB gebruikersgeheue, 'n 80386EX-prosessor met 'n prosessorspoed van 25 MHz en 'n tipiese skandeerkoers van 0,22 ms per 1K logika vir Boolese kontak.

Hierdie beheerder ondersteun tot 2 048 diskrete insette, 2 048 diskrete uitsette, tot 1 280 bisse interne diskrete globale geheue, 4 096 interne rolle, 256 bisse tydelike uitsetrolle, konfigureerbare analoog-insette in inkremente van 128 woorde vanaf 128 tot 16 384 woorde met Logicmaster-software en vanaf 128 tot 32 640 woorde met Control-weergawe 2.2, sowel as analoog-uitsette wat konfigureerbaar is in inkremente van 128 woorde vanaf 128 tot 16 384 woorde met Logicmaster-programmeringsoutjie en vanaf 128 tot 32 640 woorde wanneer Control-weergawe 2.2 gebruik word.

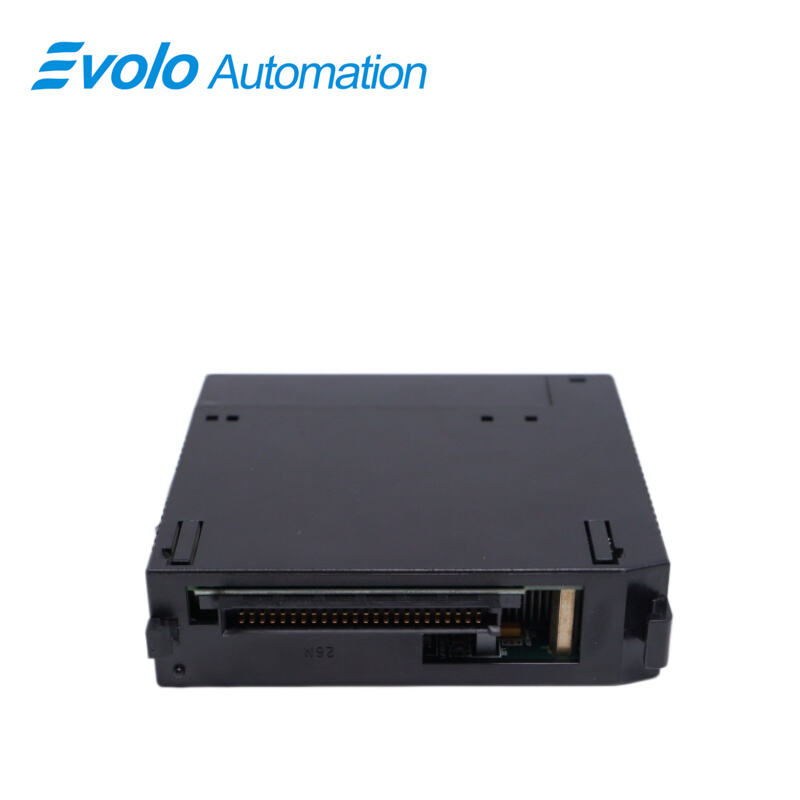

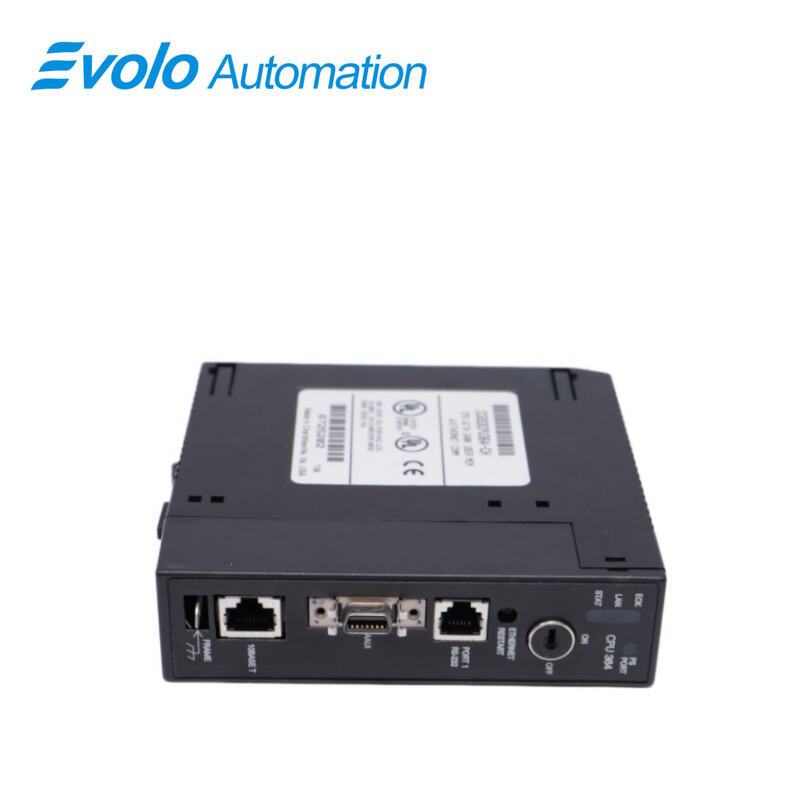

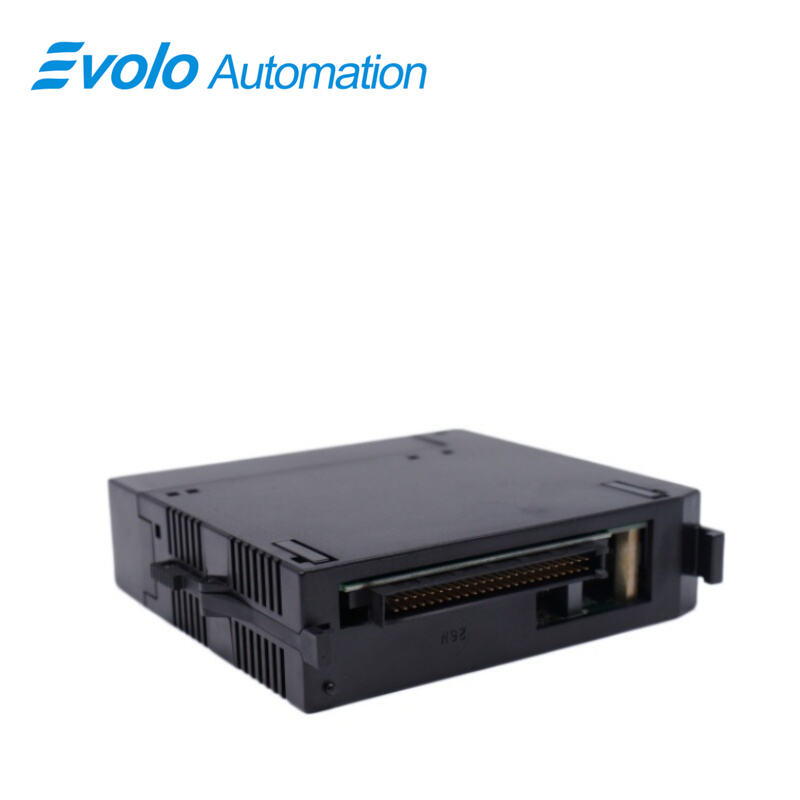

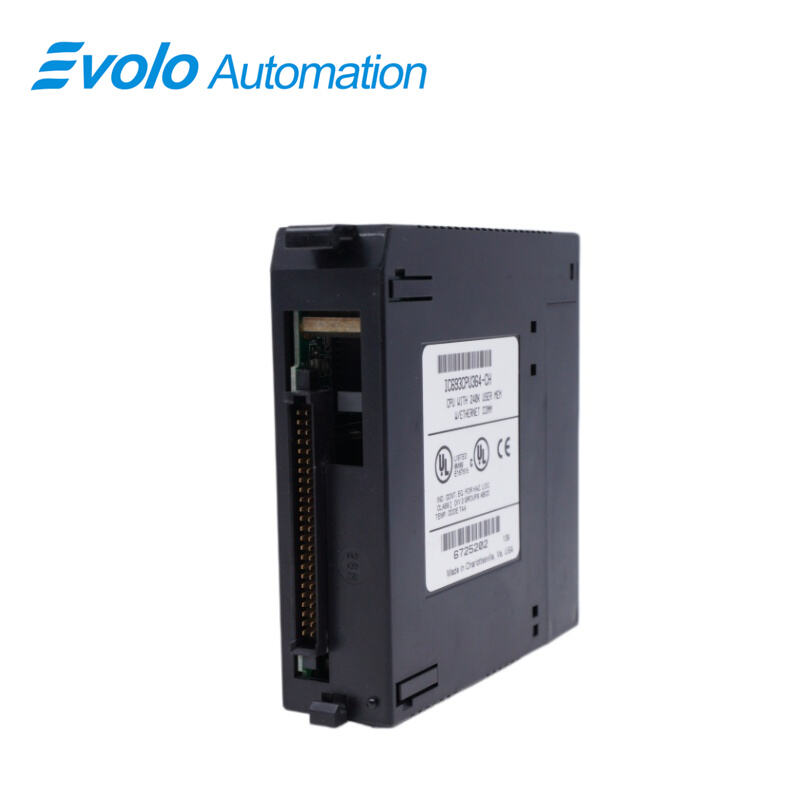

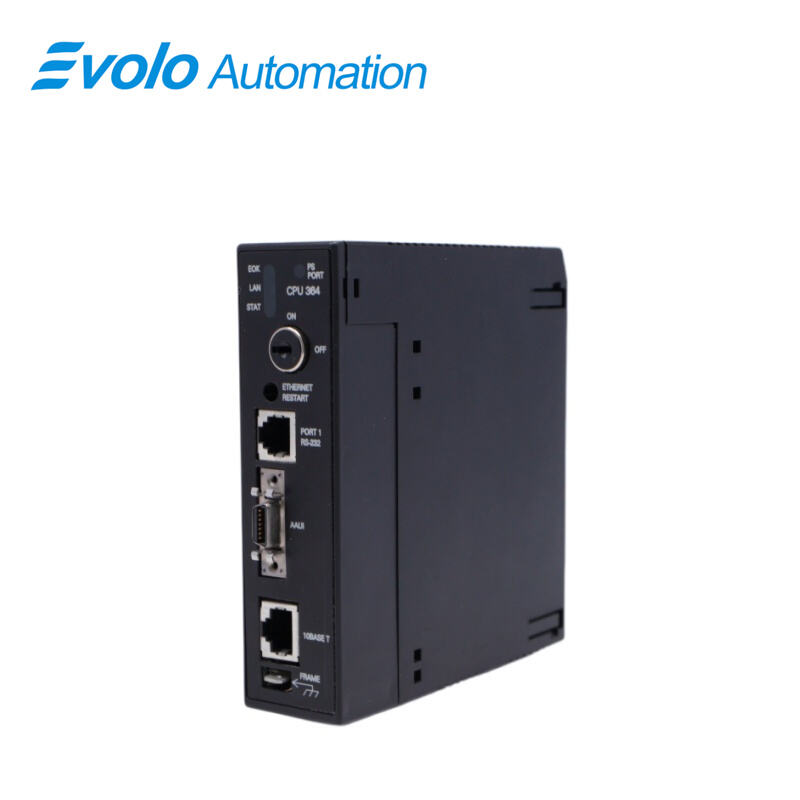

Die IC693CPU364 word algemeen as die CPU 364 verwys. Dit is 'n enkelgleufwydte beheerdermodule met 'n prosessor van die tipe 80386EX en 'n prosessorspoed van 25 MHz, terwyl dit 'n skandeerkoers van 0,22 ms per 1K logika vir Boolese kontakte (tipies) toon. Dit het 'n ingebedde gebruikersgeheue van 240 KB wat gekonfigureer kan word afhangende van die gekonfigureerde %R-, %AI- en %AQ-veranderlikes en registers. Dit het een (1) Ethernet-kommunikasiepoort vir programmering en kommunikasie. Hierdie beheerder kan ook deur die ingeboude RS485-kommunikasiepoort gekommunikeer word wat aan die kragvoorsiening op die mees linkerkantse gleuf van die basisplaat geïnstalleer is. Hierdie beheerder ondersteun tot agt (8) basisplate, waarvan een (1) die CPU-basisplaat is en sewe (7) die afstand-I/O-basisplate.

Toepassings

Waterbehandelings- en omgewingsbeskermingsaanlegte: Gebruik Ethernet-poorte om data van verskeie pompstasies na 'n sentrale SCADA-toepassingstelsel te oplaai.

Voedsel- en drankverwerking: Gebruik vir logika-beheer van vullyne en verpakkingsmasjiene, terwyl dit ook teen hoë spoed met HMIs (Mens-Masjien-Koppelvlakke) via Ethernet kommunikeer.

Vervaardigingsoutomatisering: Dien as 'n onafhanklike eenheidbeheerder in werkswinkels vir motoronderdele en plastiekverwerking, wat fabriekwydse netwerkbestuur moontlik maak.

Kragmonitoring: Versamel toestanddata van toerusting in onderstasie-bykomstige sisteme en ondersteun hoëspoed-EGD (Ethernet Global Data)-uitruil.

CPU-funksies

• Sagteware-vlotpunt. Die CPU364 ondersteun al die vlotpunt-funksieblokke wat tans

deur die CPU352 ondersteun word. Hulle word in firmware geïmplementeer deur middel van vlotpunt-emulasie in die CPU364.

Hierdie vlotpunt-wiskundefunksieblokke word beskryf in die IC693 PLC-verwysingshandleiding.

• Gebruikersgeheue is in totaal 240 K-bye. %R-, %AI- en %AQ-verwysings is konfigureerbaar tot 16 K van %R, 8 K van %AI

en 8 K van %AQ-geheue met behulp van die MS-DOS PLC-programmeringsagteware, weergawe 9.02 of nuwer. Hierdie drie

verwysings sal in die volgende vrystelling (2.2) van die Windows PLC-programmeringsprogram konfigureerbaar wees tot 32K.

Konfigurasieinstruksies vir hierdie funksie word in die MS-DOS IC693 Programmeringsprogramgebruikers

Handleiding beskryf en sal in die aanlyn-hulp van die toekomstige vrystelling van die Windows PLC-programmeringsprogram ingesluit word,

weergawe 2.2.

• ’n Nuwe funksieblok, die Opeenvolgende Gebeurtenisopnameblok, is beskikbaar in hierdie module. Hierdie funksieblok kan gebruik word om tot 1024 monsters van 32 afsonderlike diskrete (bis) verwysings op te neem. Hierdie funksieblok word in die IC693 PLC-verwysingshandleiding beskryf.

Beperkings en Oop Probleme

1 Spoor LZ

Terwyl ’n plaaslike Stasiebestuurder se “SPOOR LZ”-probleemoplossingsbevel van krag is by ’n Ethernet-koppelvlak, moet u nie Stasiebestuurder “VERW <knop> TOETS”-bevele na dit vanaf ’n afstandkoppelvlak uitreik nie. Dit kan abnormale gedrag veroorsaak, insluitend modulevasval en verlies-van-module in die PLC-fouttabel.

2 Ethernet-firmware-opdateringsmodus

Wanneer die Ethernet (dogterkaart)-firmware in opdateringsmodus is, word geen fout op die PLC aangeteken om hierdie toestand aan te dui nie. Die firmware-opdateringsmodus word aangedui deur die knipper van die EOK-, LAN- en STAT-LEDs. Die LED's knipper gesamentlik.

3 Veelvoudige Loggebeurtenisse

Die Ethernet-koppelvlak genereer soms verskeie uitsonderingsloggebeurtenisse en PLC-fouttabelinskrywings wanneer 'n enkele fouttoestand voorkom. By herhalende fouttoestande kan die uitsonderingslog en/of PLC-fouttabel heeltemal gevul raak met herhalende foutboodskappe.
