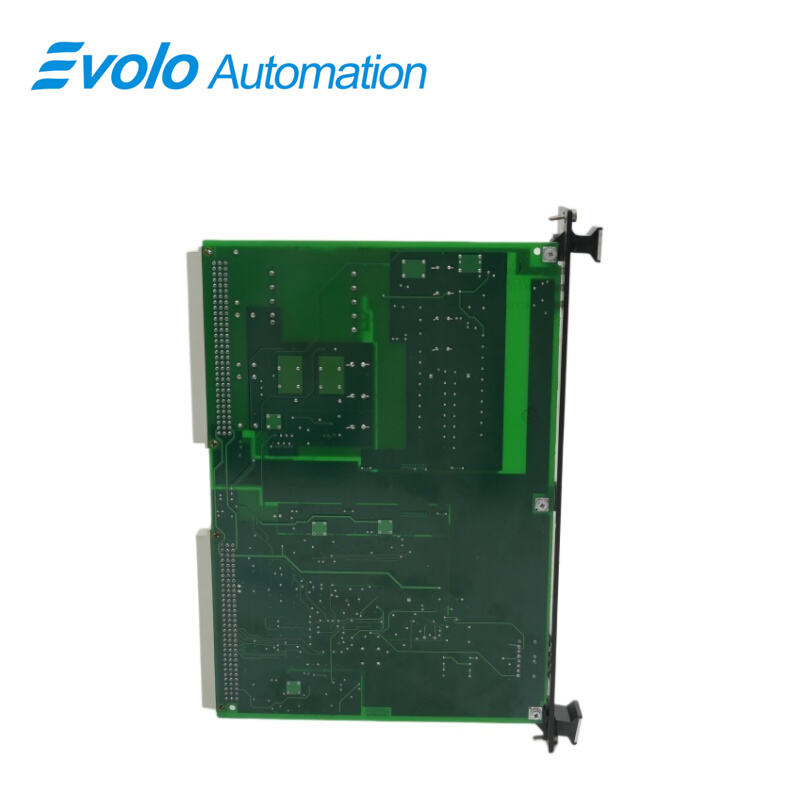

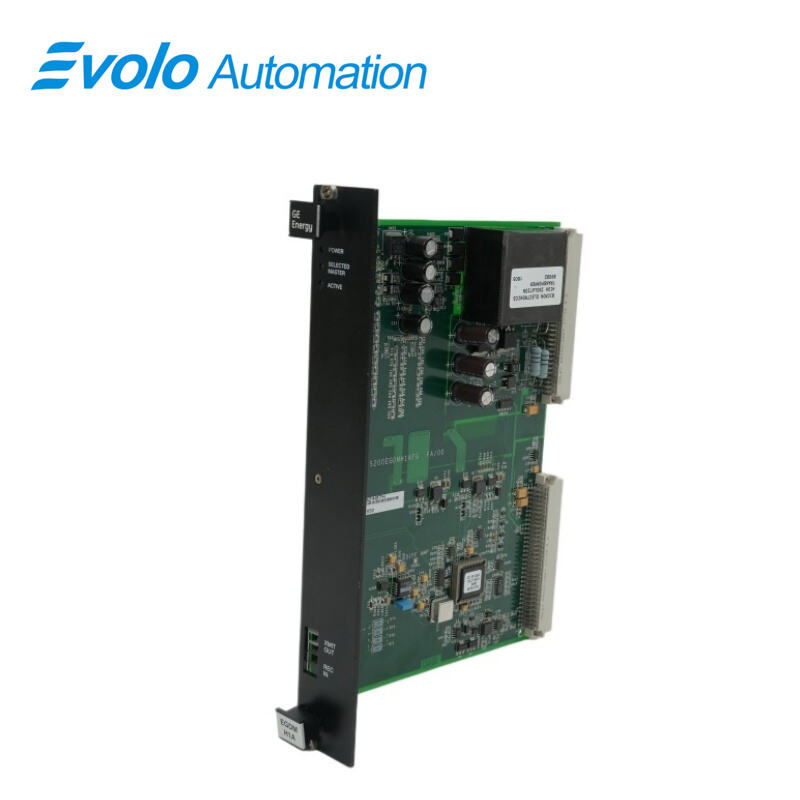

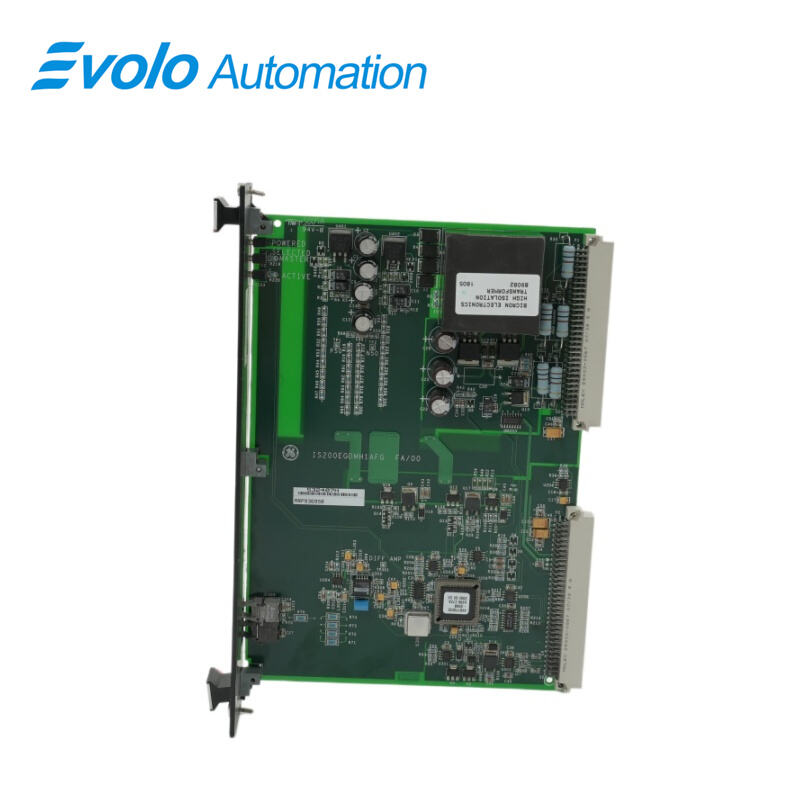

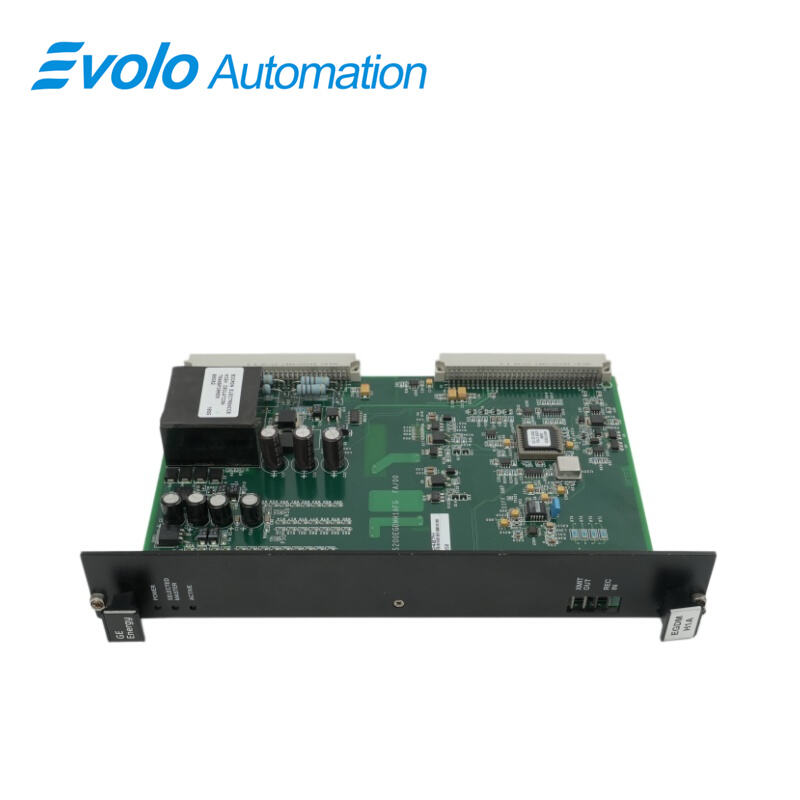

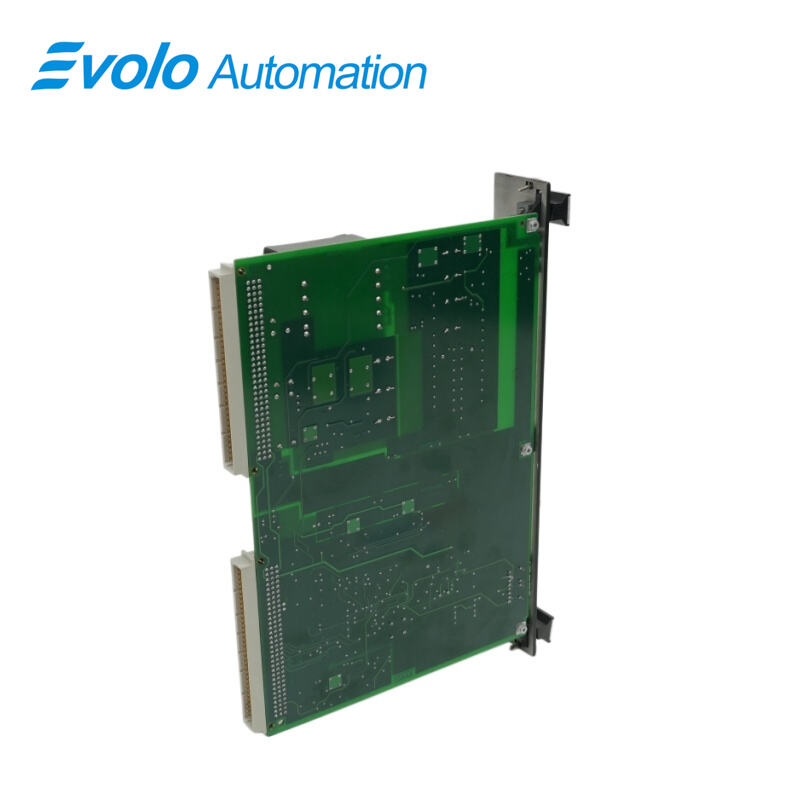

โมดูลตรวจจับการต่อพื้นของเครื่องกำเนิดไฟฟ้า (Exciter Ground Detector Module) IS200EGDMH1A IS200EGDMH1AAB

ภาพรวม

สถานที่ผลิต:	สหรัฐอเมริกา
ชื่อแบรนด์:	จีอี
หมายเลขรุ่น:	IS200EGDMH1A IS200EGDMH1AAB
รายละเอียดการบรรจุภัณฑ์:	ของใหม่ของแท้จากโรงงาน บรรจุภัณฑ์ยังไม่เปิด
ระยะเวลาจัดส่ง:	5-7 วัน
เงื่อนไขการชำระเงิน:	T/T
ความสามารถในการจัดหาสินค้า:	สินค้าพร้อมส่ง

ข้อกำหนด

คำอธิบาย

IS200EGDMH1A IS200EGDMH1AAB คือโมดูลตัวตรวจจับการต่อพื้นแบบเอ็กไซเตอร์ (Exciter Ground Detector Module) ที่พัฒนาโดยบริษัท GE ซึ่งเป็นส่วนหนึ่งของระบบเอ็กไซเทชัน EX2100 โมดูลตัวตรวจจับการต่อพื้นทำหน้าที่เป็นองค์ประกอบสำคัญภายในระบบควบคุมการเอ็กไซเทชัน EX2100 โดยออกแบบมาเพื่อให้มั่นใจในความน่าเชื่อถือและความปลอดภัยของวงจรสนามเครื่องกำเนิดไฟฟ้าผ่านการตรวจจับข้อบกพร่องการต่อพื้นที่อาจเกิดขึ้น โมดูลนี้มีรูปแบบแบบสองช่อง (double slot) และสองความสูง (double height) ขนาด 6U ซึ่งสามารถติดตั้งลงบนแร็คแผงหลังพลังงานเอ็กไซเตอร์ (Exciter Power Backplane rack: EPBP) ได้ตามสถาปัตยกรรมของระบบ การผสานรวมโมดูลนี้เข้ากับสถาปัตยกรรมของระบบ รวมทั้งการทำงานร่วมกับโมดูล EXAM มีส่วนสำคัญอย่างยิ่งต่อความสามารถของระบบในการระบุและจัดการปัญหาข้อบกพร่องการต่อพื้นได้อย่างรวดเร็ว จึงส่งผลให้ความปลอดภัยและประสิทธิภาพในการดำเนินงานของระบบเครื่องกำเนิดไฟฟ้าดีขึ้น

การประยุกต์ใช้งาน

โรงไฟฟ้าพลังความร้อนและโรงไฟฟ้านิวเคลียร์: ในระบบเอ็กไซเทชัน GE EX2100/EX2100e ใช้ป้องกันอุบัติเหตุการต่อพื้นแบบจุดเดียวหรือสองจุดที่เกิดจากความเสียหายของฉนวนหุ้มขดลวดโรเตอร์

โรงไฟฟ้าพลังน้ำ: การตรวจสอบประสิทธิภาพของฉนวนโรเตอร์เครื่องกำเนิดไฟฟ้าแบบเรียลไทม์ในสภาพแวดล้อมที่มีความชื้นสูง

โรงไฟฟ้าอุตสาหกรรมขนาดใหญ่: การป้องกันระบบจ่ายกระแสกระตุ้นสำหรับมอเตอร์ซิงโครนัสกำลังสูงในอุตสาหกรรมเหล็กและเคมี

ตัวเชื่อมต่อไฟเบอร์ออปติก

1 ขั้วต่อไฟเบอร์ออปติก: ขั้วต่อไฟเบอร์ออปติกมีบทบาทสำคัญในการรับประกันการส่งสัญญาณภายในระบบ โดยเฉพาะในสถานการณ์ที่ความน่าเชื่อถือ อัตราการส่งข้อมูลสูง และการรบกวนสัญญาณต่ำเป็นสิ่งจำเป็นอย่างยิ่ง ภายในบริบทของโมดูลตรวจจับพื้นดิน (EGDM) ขั้วต่อไฟเบอร์ออปติกสองชนิดที่แตกต่างกัน ได้แก่ U201 และ U305 ทำหน้าที่ส่งสัญญาณระหว่างโมดูลกับบอร์ด EISB (Excitation ISB)

2 ตัวเชื่อมต่อไฟเบอร์ออปติกด้านล่าง (U201): U201 ทำหน้าที่เป็นตัวเชื่อมต่อที่รับผิดชอบในการส่งสัญญาณโอซิลเลเตอร์จากบอร์ด EISB ไปยังโมดูลตรวจจับการต่อพื้นดิน (Ground Detection Module) ตัวเชื่อมต่อนี้ใช้ตัวรับสัญญาณไฟเบอร์ออปติก Hewlett Packard รุ่น HFBR2528 ซึ่งออกแบบมาโดยเฉพาะเพื่อรับสัญญาณแสงอย่างน่าเชื่อถือ ตัวเชื่อมต่อรับสัญญาณ HFBR2528 ช่วยให้การรับสัญญาณโอซิลเลเตอร์มีประสิทธิภาพสูง และสร้างการเชื่อมต่อที่มั่นคงสำหรับการส่งสัญญาณเฉพาะนี้จากบอร์ด EISB ไปยังโมดูล EGDM

3 ตัวเชื่อมต่อไฟเบอร์ออปติกด้านบน (U305): U305 ทำหน้าที่เป็นตัวเชื่อมต่อที่รับผิดชอบในการส่งสัญญาณของตัวต้านทานตรวจจับ (sense resistor signal) จากโมดูล EGDM ไปยังบอร์ด EISB ตัวเชื่อมต่อนี้ใช้ตัวส่งสัญญาณไฟเบอร์ออปติก Hewlett Packard รุ่น HFBR1528 ซึ่งออกแบบมาโดยเฉพาะเพื่อส่งสัญญาณแสง ตัวเชื่อมต่อส่งสัญญาณ HFBR1528 ช่วยให้การส่งสัญญาณของตัวต้านทานตรวจจับมีประสิทธิภาพและน่าเชื่อถือสูง ทำให้การสื่อสารแบบสองทิศทางระหว่างโมดูล EGDM กับบอร์ด EISB เสร็จสมบูรณ์

คุณสมบัติ

1 การตรวจจับการรั่วไหลลงสู่พื้นดินของขดลวดสนาม: ฟังก์ชันหลักของโมดูลคือการตรวจจับความต้านทานการรั่วไหลลงสู่พื้นดินของขดลวดสนามที่จุดใดๆ ในวงจรขดลวดสนามของเครื่องกำเนิดไฟฟ้า ความสามารถในการตรวจจับนี้ครอบคลุมทั้งด้านกระแสสลับ (AC) และด้านกระแสตรง (DC) ของวงจร โดยมีวัตถุประสงค์เพื่อระบุการรั่วไหลผิดปกติใดๆ ซึ่งอาจก่อให้เกิดอันตรายต่อความปลอดภัยหรือกระทบต่อความสมบูรณ์ของระบบ

2 การกำหนดค่าระบบ: ในระบบแบบซิมเพล็กซ์ (Simplex) จะใช้โมดูล EGDM เพียงหนึ่งตัวสำหรับการตรวจจับการต่อพื้นดิน อย่างไรก็ตาม ในระบบแบบสำรอง (Redundant) ที่ออกแบบมาเพื่อเพิ่มความน่าเชื่อถือ จะใช้โมดูล EGDM จำนวนสามตัว ซึ่งช่วยเสริมสร้างความสามารถในการตรวจจับข้อบกพร่องการต่อพื้นดินอย่างแข็งแกร่งทั่วทั้งวงจรขดลวดสนามของเครื่องกำเนิดไฟฟ้า

3 ตำแหน่งของโมดูล: ตำแหน่งภายในระบบแสดงไว้ในรูปที่ 1 ซึ่งมีแนวโน้มว่าจะแสดงการจัดวางโมดูลภายในแร็ก (Rack) หรือแชสซี (Chassis) ของระบบ เพื่อให้การทำงานมีประสิทธิภาพสูงสุดและสามารถเข้าถึงได้ง่ายระหว่างการปฏิบัติงานและการบำรุงรักษา

การโต้ตอบของโมดูล EXAM 4 ตัว: โมดูลตรวจจับพื้นดิน (Ground Detection Module) ทำงานร่วมกับโมดูล EXAM (EXcitation AMplifier) ซึ่งทำหน้าที่เป็นอุปกรณ์ลดสัญญาณ (attenuator) ที่ตรวจวัดแรงดันไฟฟ้าข้ามตัวต้านทานตรวจจับพื้นดิน (ground sense resistor) สัญญาณแรงดันนี้จะถูกส่งผ่านสายเคเบิลพิเศษที่มีจำนวนตัวนำ 9 เส้น ขณะที่ตัวโมดูล EXAM เองตั้งอยู่ภายในโมดูลแรงดันสูง (High Voltage Module) ซึ่งติดตั้งอยู่ในแผงเสริม (Auxiliary Panel)
